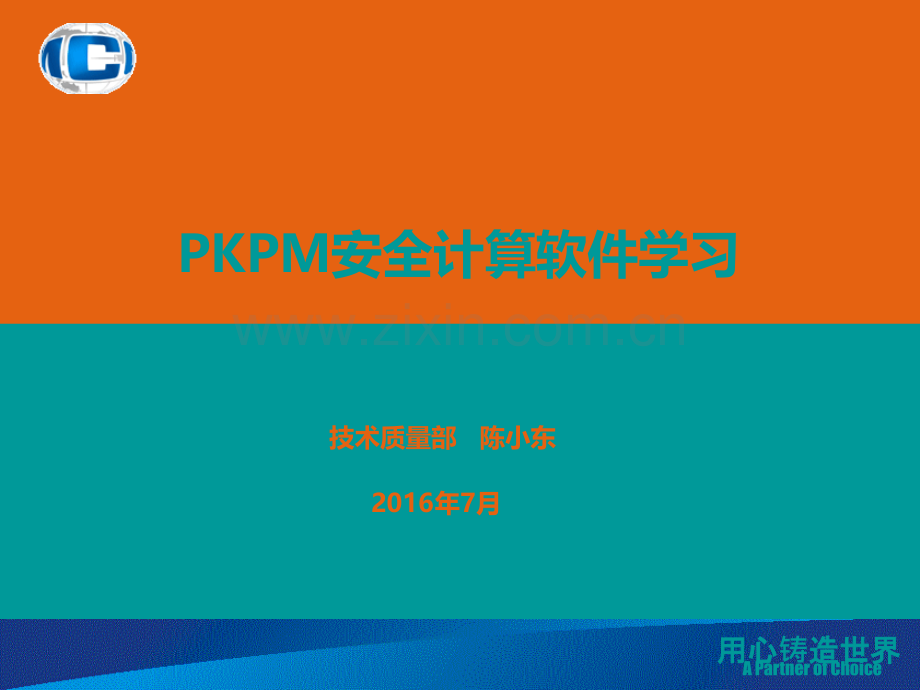

pkpm安全计算软件学习.ppt_第1页
第1页 / 共35页
pkpm安全计算软件学习.ppt_第2页
第2页 / 共35页
pkpm安全计算软件学习.ppt_第3页
第3页 / 共35页
pkpm安全计算软件学习.ppt_第4页
第4页 / 共35页
pkpm安全计算软件学习.ppt_第5页
第5页 / 共35页
点击查看更多>>
资源描述

1、技术质量部 陈小东 PKPM安全计算软件学习 2016年7月用心用心铸造世界造世界A Partner of Choice用心用心铸造世界造世界A Partner of Choice基坑支护验算2高支模验算1目目 录录用心用心铸造世界造世界A Partner of Choice第一节第一节 高支模验算高支模验算一、大断面柱模板计算二、大梁侧模版计算三、墙模板计算四、满堂楼板模板支架计算五、落地式楼板模板支架计算六、梁模板支架计算用心用心铸造世界造世界A Partner of Choice一、大断面柱模板计算大断面柱定义:1、按经验做法,梁柱中按规范图纸要求设对拉螺栓即为大断面柱和大梁;2、短边B

2、值大于等于500mm的柱。用心用心铸造世界造世界A Partner of Choice1 面板材料:面板材料:新模板规范中对面板的计算可按简支跨考虑。2 小钢模:小钢模:小钢模程序不需要输入内楞参数;3 B方向竖楞数量:方向竖楞数量:根据截面宽度输入竖楞布置数量;4 柱截面柱截面B方向对拉螺栓:方向对拉螺栓:用户可以按软件的默认平均间距自动设置,也可以手动设置;5 模板竖楞截面宽度模板竖楞截面宽度b(mm):表面贴着胶合板面板的方向为b;6 模板竖楞截面高度度模板竖楞截面高度度h(mm):柱箍与胶合板面板之间的竖楞竖楞(竖方木)截面高度;7 柱箍间距:柱箍间距:在对话框中输入设定的柱箍间距;8

3、 对拉螺栓直径(对拉螺栓直径(mm):):输入所选用螺栓的直径;9 柱箍参数:柱箍参数:柱箍的材料可以选择木材或钢材,如果选择木材作为柱箍,需要输入木材的宽度和高度;钢材柱箍有双钢管、双槽钢、工字钢、单槽钢、单钢管、方钢截面形式可供用户选择,用户依据实际需要选择所用材料的型号或者有关的参数;10 柱截面计算高度柱截面计算高度L(mm):可以柱的浇筑高度作为参考数据;11 新浇新浇混凝土侧压力标准值混凝土侧压力标准值(kN/m2):根据公式进行计算;12 倾倒倾倒混凝土侧压力标准值混凝土侧压力标准值(kN/m2):按实际情况进行选择;注意:如果面板为小钢模,则仅需设置外龙骨。用心用心铸造世界造世

4、界A Partner of Choice疑难释义胶合板面板按模板规范规定,此处按照简支梁计算。柱荷载计算高度:10m柱分两次浇筑,第二次浇筑在第一次浇筑初凝前,则计算高度为10m;反之,计算高度为5m。新浇砼侧压力标准值:砼的浇筑速度为每小时柱中砼上升几米的意思。侧压力计算位置到顶面的高度即为柱荷载计算高度。倾倒砼侧压力标准值按照实际情况取值。用心用心铸造世界造世界A Partner of Choice二、大梁侧模板计算大梁定义:1、按经验做法,梁柱中按规范图纸要求设对拉螺栓即为大断面柱和大梁;用心用心铸造世界造世界A Partner of Choice1荷载标准值见大断面柱模板计算取值;荷载

5、标准值见大断面柱模板计算取值;2.结构重要性系数:结构重要性系数:设计使用年限分别为100年及以上、50、5年时,重要性系数分别不应小于1.1、1.0、0.9。3支设方式:支设方式:分别为A、B类;A类内楞为水平的,B类内楞为竖直的。现在大部分情况下选择B方式。4.4.两侧楼板厚度两侧楼板厚度:如有则考虑,没有为0。5.对拉螺栓断面跨度方向间距对拉螺栓断面跨度方向间距:一般为垂直方向的内楞(或外楞)间距。疑难释义面板计算方式按简支梁进行计算。断面高度H包含楼板的高度。侧模板上下位置考虑压脚龙骨按照实际情况打钩。参数设置用心用心铸造世界造世界A Partner of Choice墙模板计算参数设

6、置参见大梁参数设置。用心用心铸造世界造世界A Partner of Choice四、满堂楼板模板支架计算二层及二层以上的模板支架计算采用本条。架体设计参数用心用心铸造世界造世界A Partner of Choice荷载参数荷载参数设置1模板自重:模板自重:2混凝土和钢筋自重:混凝土和钢筋自重:砼自重24kN/m3,梁每立方砼钢筋自重1.5kN/m3,板每立方钢筋自重1.1kN/m3。本处填本处填25.1。由于楼层高度全部为5m以上,因此要手工算出每平方米支架钢管(包含扣件)自重,再加上上述表格中第一项的数值得到模板自重标准值。计算方法参考JGJ130-2011扣件式脚手架规范 附录4.2.1条

7、进行。用心用心铸造世界造世界A Partner of Choice楼板截面支座配筋率:楼板通常配筋为双排双向,此处为双排单向钢筋面积除以楼板截面积的值。楼板的短边长边:通常以柱的位置或者主梁的位置作为临边临界点。5楼板强度计算参数:楼板强度计算参数:指下一层作为支撑面的楼板强度。4风荷载系数:风荷载系数:按情况输入。3施工人员及设备荷载标施工人员及设备荷载标准值:准值:一般取一般取2.5。具体见JGJ162-4.1.2条。用心用心铸造世界造世界A Partner of Choice板底支撑参数设置 龙骨支撑 按照公司要求,高大支模支撑系统必须采用支撑体系(垂直受压),不能采用脚手架体系(偏心受

8、压)。因此板底支撑形式选择托梁支撑。钢管支撑 顶托支撑用心用心铸造世界造世界A Partner of Choice1 立柱横向间距或排距立柱横向间距或排距(m):参考脚手架规范,将平台下面的钢管支架分为两个方向,有连接件与建筑物主体结构连接的方向为横向间距横向间距,另外方向为纵向间纵向间距距;2 板底横向钢管间距板底横向钢管间距(m):根据对话框标注输入应当注意其值小于立柱横向间距,此项只适用于第一种木方支撑形式;3 立杆上端伸出至模板支撑点长度立杆上端伸出至模板支撑点长度a:一般取0.2或0.3m。4扣件抗滑移系数:扣件抗滑移系数:全新的扣件取1.0,旧的取0.85。5面板的计算宽度:面板的

9、计算宽度:按面板的实际长度取值。6、钢管外径:、钢管外径:钢管壁厚按照现场使用的钢管壁厚通过游标卡尺测量后得到算术平均值填写,现在外围市场上壁厚情况通常为2.63.0mm。7、钢管折减系数钢管折减系数:轴心受压取1.0。8、面板木方材料选择、面板木方材料选择:面板通常为9层18厚的胶合板。木方面板材料参数按照木方面板购买厂家或租赁商提供的相关性能检测报告上提供的数据为准。架体设计参数设置用心用心铸造世界造世界A Partner of Choice五、落地式楼板模板支架计算一层的模板支架计算采用本条。架体设计参数用心用心铸造世界造世界A Partner of Choice是否验算地基承载力地基承

10、载力标准值输入按照地勘报告给出的值填写,如果没有按照素填土值85来输入。基础底面扩展面积为钢管下垫的木板、木方、槽钢等所换算来的面积。值为木方(槽钢)面积除以上面支撑的钢管根数,且扩展面积最大值为0.25。地基承载降低系数:按照有限公司规定,高大支模地面必须采取砼地面硬化措施,则此值取1。由于各种因素达不到硬化要求的,按照给出数据进行取值。其余参数同满堂楼板支架计算。用心用心铸造世界造世界A Partner of Choice六、梁模板支架计算用心用心铸造世界造世界A Partner of Choice1参照规范通常按照模板规范来考虑;参照规范通常按照模板规范来考虑;2.承重架支设方式:承重架

11、支设方式:小梁选择无承重立杆,大梁选择2根(或2根以上)承重立杆,不选择1根承重立杆(经试验这种情况中间杆承受上部68%的力,两侧2根杆只承受32%的力,容易导致失稳)。(扣件式计算不能满足要求时,采用顶托式,顶托承受力比较大。高支模计算中全部采用顶托式。)3木方计算方法木方计算方法:一般情况按简支梁计算(具体根据相关规范)。4、脚手架步距、脚手架步距:通常模板支撑脚手架不走人,一般为1.5m。装饰脚手架通常为1.8m,便于人通过或操作施工。5、脚手架高度、脚手架高度:从地面支点算起到构件底端下表面高度的一个数值。6、梁两侧楼板情况、梁两侧楼板情况 梁板一起浇筑的,考虑梁两侧楼板情况。梁两侧楼

12、板计算长度:按照楼板支撑跨度的一半来进行考虑。7、地基承载力参数同前。、地基承载力参数同前。8、风荷载:室内计算不考虑,室外计算考虑。、风荷载:室内计算不考虑,室外计算考虑。参数设置用心用心铸造世界造世界A Partner of Choice建筑施工模板安全技术规范JGJ162-2008。2.振捣混凝土时产生的荷载标准值(4.1.2 活荷载标准值应符合下列规定:2.振捣混凝土时产生的荷载标准值(),对水平面模板可采用2 kN/m2,对垂直面模板可采用4 kN/m2。用心用心铸造世界造世界A Partner of Choice第二节第二节 基坑支护验算基坑支护验算一、放坡计算二、排桩支护计算用心

13、用心铸造世界造世界A Partner of Choice一、放坡计算用心用心铸造世界造世界A Partner of Choice 这种支护要求基坑深度不深(5m以下);施工区域作用范围内无其他建(构)筑物,有可供放坡的地方;基坑土质较好,一般为黄土土质;基坑里面地下水较少。规范通常选取基坑支护规范JGJ120-2012,侧壁重要系数通常选取1.0。地面标高便于计算通常为相对标高。荷载数量根据现场情况进行填写;基坑旁为主动区域,基坑底部为被动区域;荷载类型有集中力和局部等,根据现场情况填写。放坡级数通常为2级,根据基坑深度确定放坡高度(每层高度不一定相同),平台宽度通常为1.52.0m,放坡系数

14、通常按下表取值。基本计算参数用心用心铸造世界造世界A Partner of Choice用心用心铸造世界造世界A Partner of Choice 土层数及相关数据根据地勘报告进行填写,土层总高度应为基坑深度2倍以上。基坑外侧水压标高为降排水前基坑处水压标高,实测获得或者通过查地勘报告获得。基坑内侧水压标高为降排水后基坑处水压标高,通常为基坑底部标高以下0.5m高。计算方法:黏土为水土合算,沙土为水土分算。基本计算参数用心用心铸造世界造世界A Partner of Choice滑移线与计算书用心用心铸造世界造世界A Partner of Choice二、排桩计算用心用心铸造世界造世界A Pa

15、rtner of Choice基本计算参数用心用心铸造世界造世界A Partner of Choice1.排桩数据 标高取相对标高,不取绝对标高。2.桩种类 水泥土桩为单排桩,双排及其他的在水泥土墙栏目中进行计算。搅拌桩加止水帷幕的方式还是采用单排桩进行计算,止水帷幕只起到止水作用,不参与受力。桩计算宽度:桩与桩型心之间的型心距。3.荷载数量 主动区作用在基坑外侧地面上;被动区作用在基坑底部,标高为基坑底部标高。4放坡 桩顶高度不高于放坡的最底面。平台宽度一般为1.52m。荷载主动区标高也要落下在放坡底面。5、拆撑换撑计算 通常情况下不考虑这项。用心用心铸造世界造世界A Partner of

16、Choice用心用心铸造世界造世界A Partner of Choice1、土层参数、土层参数完全按照地质报告进行输入。给m值就输m值,给k值就输入k值。修正系数有就填写在修正系数表格中,没有就不填全部为1。透水层(砂性土层)按水土分算,不透水层(粘性土层)按水土合算。m法中m值可以根据值点击“计算m值”按钮得出。2、被动区加固、被动区加固当基坑底部土层质量不好时,可以采取换填、夯实、搅拌桩加固等措施。数据根据相关试验得出内聚力和内摩擦角。3、支点层数、支点层数按照实际情况填写,刚度通过计算(有个问号标志,可以点击进去计算)得出。4、指定土压力、指定土压力0点不填。水平抗力模型一般为弹性。点不

17、填。水平抗力模型一般为弹性。用心用心铸造世界造世界A Partner of Choice计算结果1、m法计算 进行隆起验算、倾覆验算、渗流验算都合格后,插入图形,点确定得出结果。(承压水验算通常用不到,除非桩下面有承压水层。)点击内力位移,得到上下两个图形,上面为经典法结果,下面为m法结果。(经典法有缺陷,位移值为0。m法有位移值。)。m法位移图中上侧的绿色曲线为基坑周边地面的最大沉降量,可以控制基坑周围建筑物的沉降量(见下图)。点击整体稳定,通过计算出 的k值来检测是否满足滑移要求。(二级基坑稳定安全系数k值取1.2)m法计算书中有抗隆起、抗倾覆、抗渗流验算结果,经典法中没有。通常采用m法进行计算。用心用心铸造世界造世界A Partner of Choice用心用心铸造世界造世界A Partner of Choice计算结果2、腰梁及锚杆验算验算腰梁:如果有腰梁的,进行腰梁验算。支点力:根据m法最大支点轴力图中得出,(其中括弧内数据为水平方向支点轴力,括弧外数据为斜方向支点轴力),填写括弧内数据最大值。如果腰梁或锚杆水平方向布置,则支点轴力也呈水平方向,则括弧内外数据相同。支点间距:为水平方向布置间距。锚杆验算:按实际情况填写,计算出锚杆根数、长度等。3、桩配筋、桩配筋按情况填写,采用m法计算,最后得出桩配筋剖面图。用心用心铸造世界造世界A Partner of Choice
