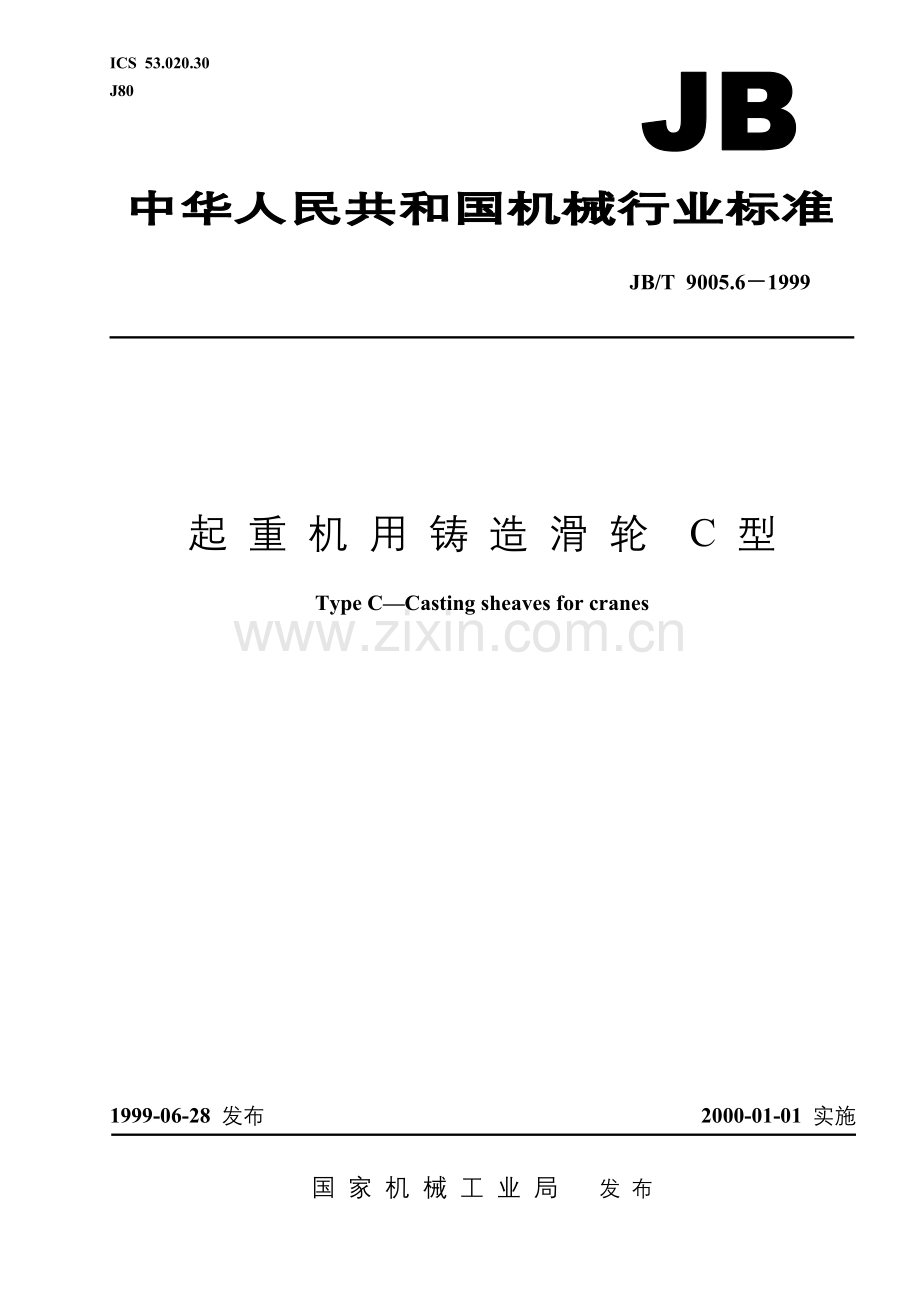

JBT9005.6-1999起重机用铸造滑轮C型.doc

ICS53.020.30
J80
JB/T9005.6－1999

起 重 机 用 铸 造 滑 轮 C 型

Type C—Casting sheaves for cranes
1999-06-28 发布
2000-01-01 实施
国 家 机 械 工 业 局 发 布

JB/T 9005.6－1999

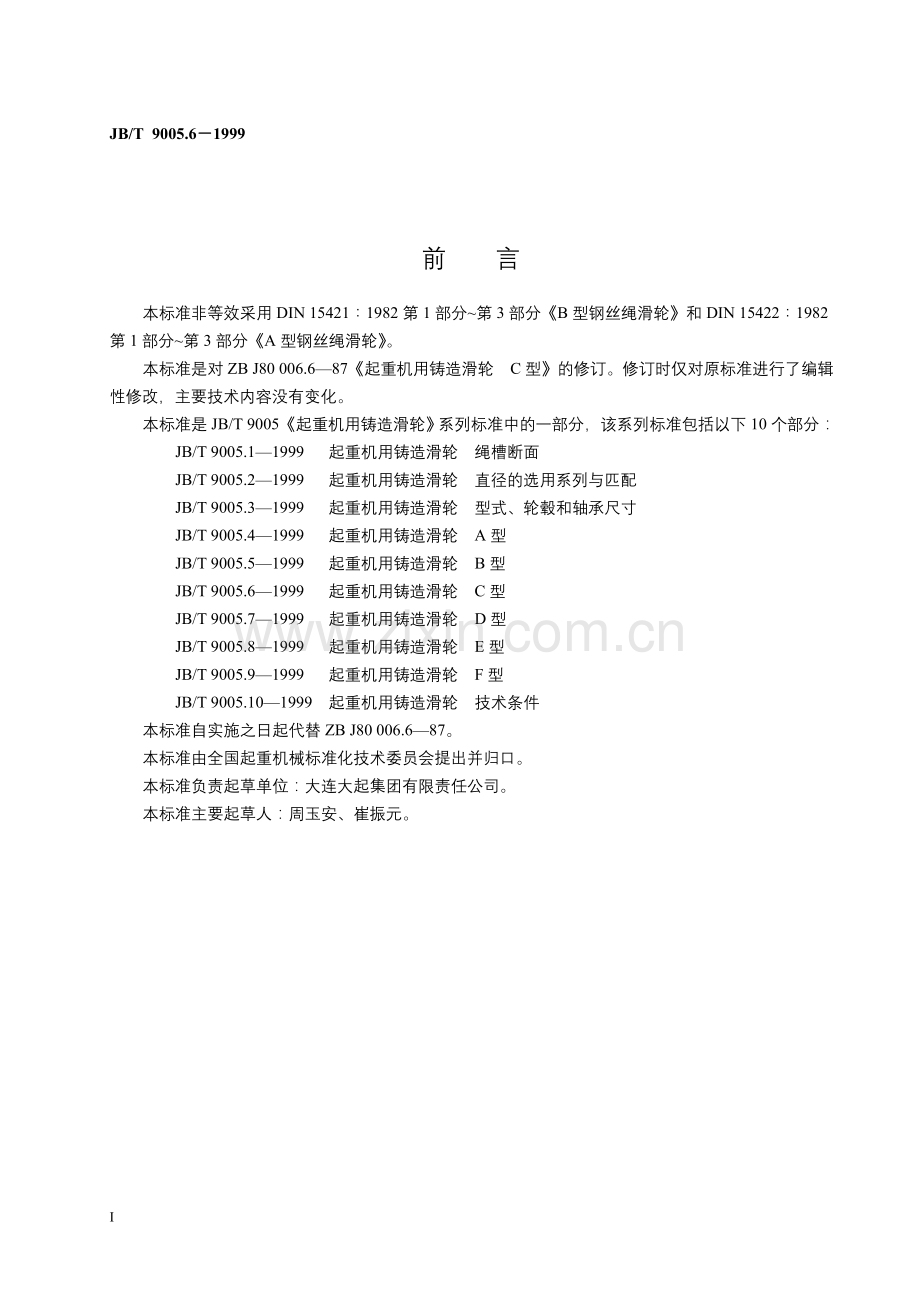

前 言
本标准非等效采用DIN 15421∶1982第1部分~第3部分《B型钢丝绳滑轮》和DIN 15422∶1982第1部分~第3部分《A型钢丝绳滑轮》。
本标准是对ZB J80 006.6—87《起重机用铸造滑轮 C型》的修订。修订时仅对原标准进行了编辑性修改，主要技术内容没有变化。
本标准是JB/T 9005《起重机用铸造滑轮》系列标准中的一部分，该系列标准包括以下10个部分：
JB/T 9005.1—1999 起重机用铸造滑轮 绳槽断面
JB/T 9005.2—1999 起重机用铸造滑轮 直径的选用系列与匹配
JB/T 9005.3—1999 起重机用铸造滑轮 型式、轮毂和轴承尺寸
JB/T 9005.4—1999 起重机用铸造滑轮 A型
JB/T 9005.5—1999 起重机用铸造滑轮 B型
JB/T 9005.6—1999 起重机用铸造滑轮 C型
JB/T 9005.7—1999 起重机用铸造滑轮 D型
JB/T 9005.8—1999 起重机用铸造滑轮 E型
JB/T 9005.9—1999 起重机用铸造滑轮 F型
JB/T 9005.10—1999 起重机用铸造滑轮 技术条件
本标准自实施之日起代替ZB J80 006.6—87。
本标准由全国起重机械标准化技术委员会提出并归口。
本标准负责起草单位：大连大起集团有限责任公司。
本标准主要起草人：周玉安、崔振元。

I

JB/T 9005.6－1999
国家机械工业局 1999-06-28 批准
中华人民共和国机械行业标准
起 重 机 用 铸 造 滑 轮 C 型

Type C—Casting sheaves for cranes

JB/T 9005.6－1999
代替ZB J80 006.6—87

2000-01-01 实施

5

1 范围
本标准适用于在起重机动滑轮组范围内，要求密封较严的带滚动轴承有内轴承套的钢丝绳铸造滑轮（以下简称滑轮）。
在钢丝绳传动中的其他滑轮，例如定滑轮或除动滑轮组外的其他承载件中也可采用本标准规定的滑轮。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 68—1985 开槽沉头螺钉
GB/T 276—1994 滚动轴承 深沟球轴承 外形尺寸
GB/T 283—1994 滚动轴承 圆柱滚子轴承 外形尺寸
GB/T 819—1985 十字槽沉头螺钉
3 型式和尺寸
3. 1 C型滑轮按其采用滚动轴承型式的不同又分为C1型（带深沟球轴承）和C2型（带圆柱滚子轴承）。C型滑轮的型式和尺寸详见图1和表1的规定。

C1型 C2型
图 1 C型
标记示例：
钢丝绳直径d=25mm，滑轮直径D=630mm和直径D5=90mm的C1型滑轮，标记为：
滑轮 C1 25×630–90 JB/T 9005.6—1999
表 1
尺 寸 mm
滚动轴承代号
沉头螺钉
GB/T 68
GB/T 819
螺钉数量
D5
D6
D7
B
B3
B4
C1型
按GB/T 276
C2型
按GB/T 283
45
60
110
60
90
76
6212
NF212
M8×20
8
50
60
110
60
90
76
6212
NF212
M8×20
8
55
70
125
65
95
81
6214
NF214
M8×20
8
60
70
125
65
95
81
6214
NF214
M8×20
8
65
80
140
70
100
86
6216
NF216
M8×20
8
70
80
140
70
100
86
6216
NF216
M8×20
8
75
90
160
80
110
96
6218
NF218
M10×25
8
80
100
180
85
115
101
6220
NF220
M10×25
8
90
110
200
95
125
111
6222
NF222
M10×25
12
100
120
215
100
130
116
6224
NF224
M10×25
12
110
130
230
100
130
118
6226
NF226
M12×30
12
120
140
250
100
130
118
6228
NF228
M12×30
12
130
150
270
110
140
128
6230
NF230
M12×30
12
140
160
290
115
145
133
6232
NF232
M12×30
12
150
170
310
125
155
143
6234
NF234
M12×30
16
160
180
320
125
155
143
6236
NF236
M12×30
16
170
190
340
130
160
148
6238
NF238
M12×30
16
180
200
360
135
165
153
6240
NF240
M12×30
16
190
220
400
150
190
174
6244
NF244
M16×40
16
200
220
400
150
190
174
6244
NF244
M16×40
16
注：为便于滑轮的安装，在连接结构中应规定每边的轴向间隙至少为1mm。

3. 2 C型滑轮用内轴套（T）和隔环（H）的尺寸详见图2、图3以及表2的规定。
标记示例：
直径D5=90mm和长度B3=125mm的C型滑轮用内轴套（T），标记为：
内轴套 T 90×125 JB/T 9005.6—1999
直径D7=200mm的C型滑轮用隔环（H），标记为：
隔环 H 200 JB/T 9005.6—1999

图 2 （T）内轴套

图 3 隔环（H）
表 2 mm
内 轴 套 (T)
隔 环 (H)
D5
E9
D6
h6
D9
D17
B3
()
L2
()
L4
()
S1
R6
单件重量
kg
D7
()
D8
S2
()
单件重量
kg
45
60
72
48
90
42.5
5
1.00
2.5
0.87
110
100
6
0.08
50
60
72
53
90
42.5
5
1.00
2.5
0.60
110
100
6
0.08
55
70
82
58
95
44.5
6
1.00
2.5
1.00
125
115
7
0.10
60
70
82
63
95
44.5
6
1.00
2.5
0.70
125
115
7
0.10
65
80
92
68
100
46.5
7
0.50
2.5
1.22
140
130
8
0.13
70
80
92
73
100
46.5
7
0.50
2.5
0.84
140
130
8
0.13
75
90
104
79
110
50.5
9
0.50
2.5
1.68
160
150
10
0.18
80
100
114
84
115
54.5
6
0.50
2.5
2.55
180
165
7
0.22
90
110
124
94
125
58.5
8
0.50
2.5
3.07
200
185
9
0.32
100
120
134
104
130
60.5
9
0.50
2.5
3.52
215
200
10
0.38
110
130
144
114
130
60.5
9
1.00
4.0
3.61
230
215
10
0.41
120
140
154
124
130
62.5
5
1.00
4.0
3.79
250
235
6
0.27
130
150
164
134
140
65.5
9
1.00
4.0
4.55
270
255
10
0.49
140
160
174
144
145
68.5
8
1.00
4.0
5.06
290
275
9
0.47
150
170
184
154
155
72.5
10
1.00
4.0
6.12
310
295
11
0.60
160
180
194
164
155
72.5
10
1.00
4.0
6.53
320
305
11
0.62
170
190
204
174
160
75.5
9
1.00
4.0
7.11
340
325
10
0.61
180
200
214
184
165
78.5
8
1.00
4.0
7.49
360
345
9
0.58
190
220
234
194
190
90.5
9
1.00
4.0
14.36
400
380
10
0.96
200
220
234
204
190
90.5
9
1.00
4.0
9.84
400
380
10
0.96

3. 3 C型滑轮用挡盖（G）的尺寸详见图4和表3的规定。
标记示例：
直径D7=200mm的C型滑轮用槽型密封挡盖（G），标记为：
挡盖 G 200 JB/T 9005.6—1999

图 4 槽型密封挡盖（G）
表 3
尺 寸 mm
孔 数
n
单件重量
kg
D7
f7
D10
D12
D14
D15
D16
B2
H1
H2
110
61
9
95
125
145
13
7.4
2
4
1.08
125
71
9
110
145
165
13
7.4
2
4
1.39
140
81
9
125
160
180
13
7.4
2
4
1.62
160
91
11
145
185
210
13
7.4
2
4
2.89
180
101
11
165
205
230
13
7.4
2
4
2.82
200
111
11
185
225
250
13
7.4
2
6
3.30
215
121
11
200
240
265
13
7.4
2
6
3.66
230
131
14
210
260
290
14
8.4
2
6
5.28
250
141
14
230
280
310
14
8.4
2
6
6.21
270
151
14
250
300
330
14
8.4
2
6
6.78
290
161
14
270
320
350
14
8.4
2
6
7.60
310
171
14
290
340
370
14
8.4
2
8
7.60
320
181
14
300
350
380
14
8.4
2
8
7.44
340
191
14
320
370
400
14
8.4
2
8
8.03
360
201
14
340
390
420
14
8.4
2
8
8.55
400
221
18
380
440
480
17
11.4
3
8
16.29
