自适应电子镇流器控制器IR2520原理及应用

IR2520是国际整流器公司生产的自适应CFL(小型荧光灯）照明镇流器控制芯片，可使镇流器的组件数量减少20%，与传统的电子镇流器设计相比，可提高镇流器的可靠性，并可补偿由于温度和老化而引起的电灯特性变化。
（1）特性
IR2520依靠经过整流的线路电压来工作，并为600半桥提供栅极驱动。600 V半桥通过一个简单的谐振LC网络为灯管供电。能自我启动，并能防范灯丝烧断和灯管放电故障。
IR2520的主要特点如下：
●集成有600 V的半桥驱动器、高压自举二极管及15.6 V的齐纳钳位二极管；
●内置０～５Ｖ ＤＣ电压控制振荡器；
●由于采用自适应ＺＶＳ技术，故器件功耗很小；
●具有波峰因数检测过电流保护功能，可省去外部电流感测电阻；
●最小频率正常燃点时的工作频率，可编程；
●启动电流很小（１５０μＡ)。 (2) 内部电路与引脚功能

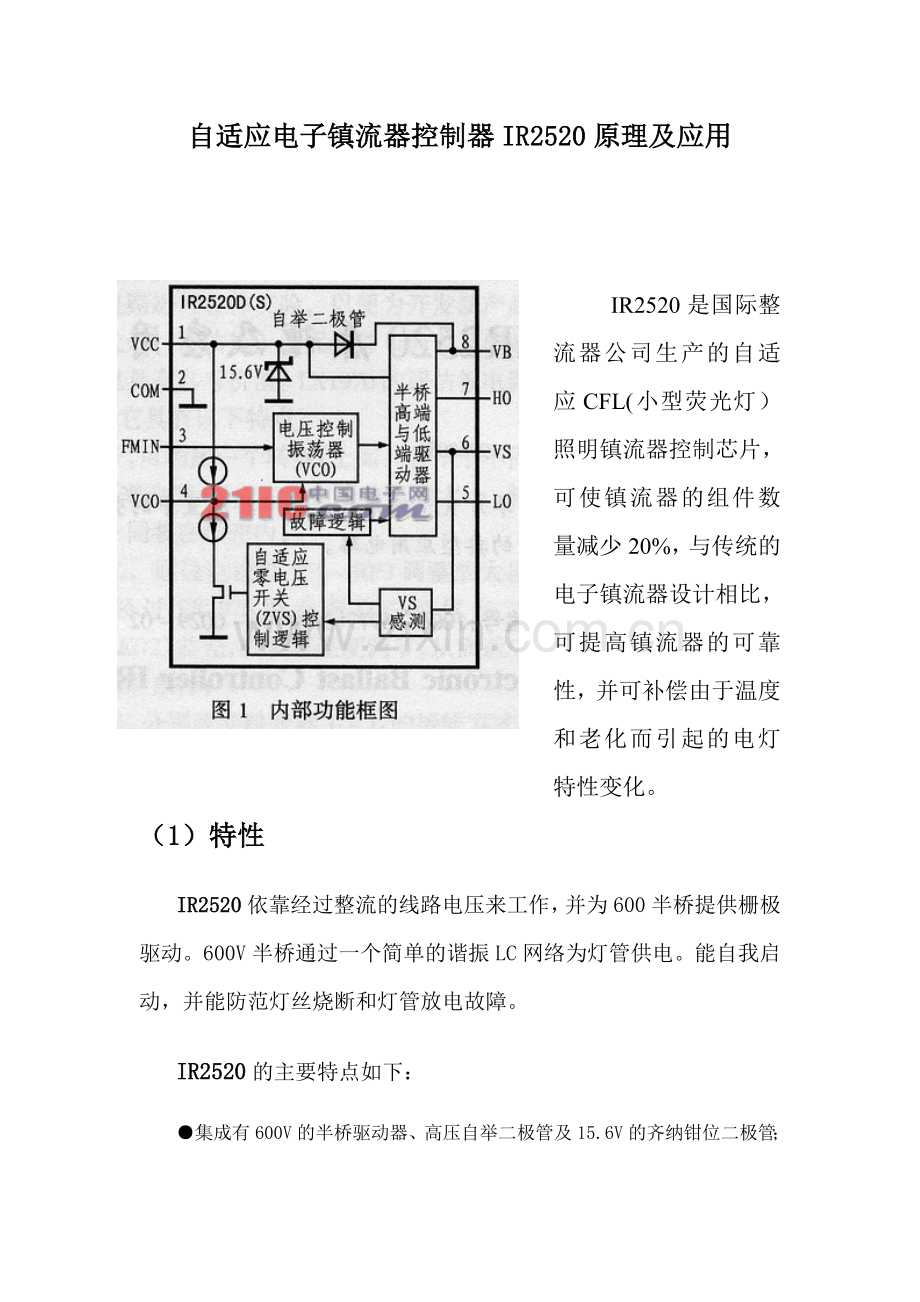

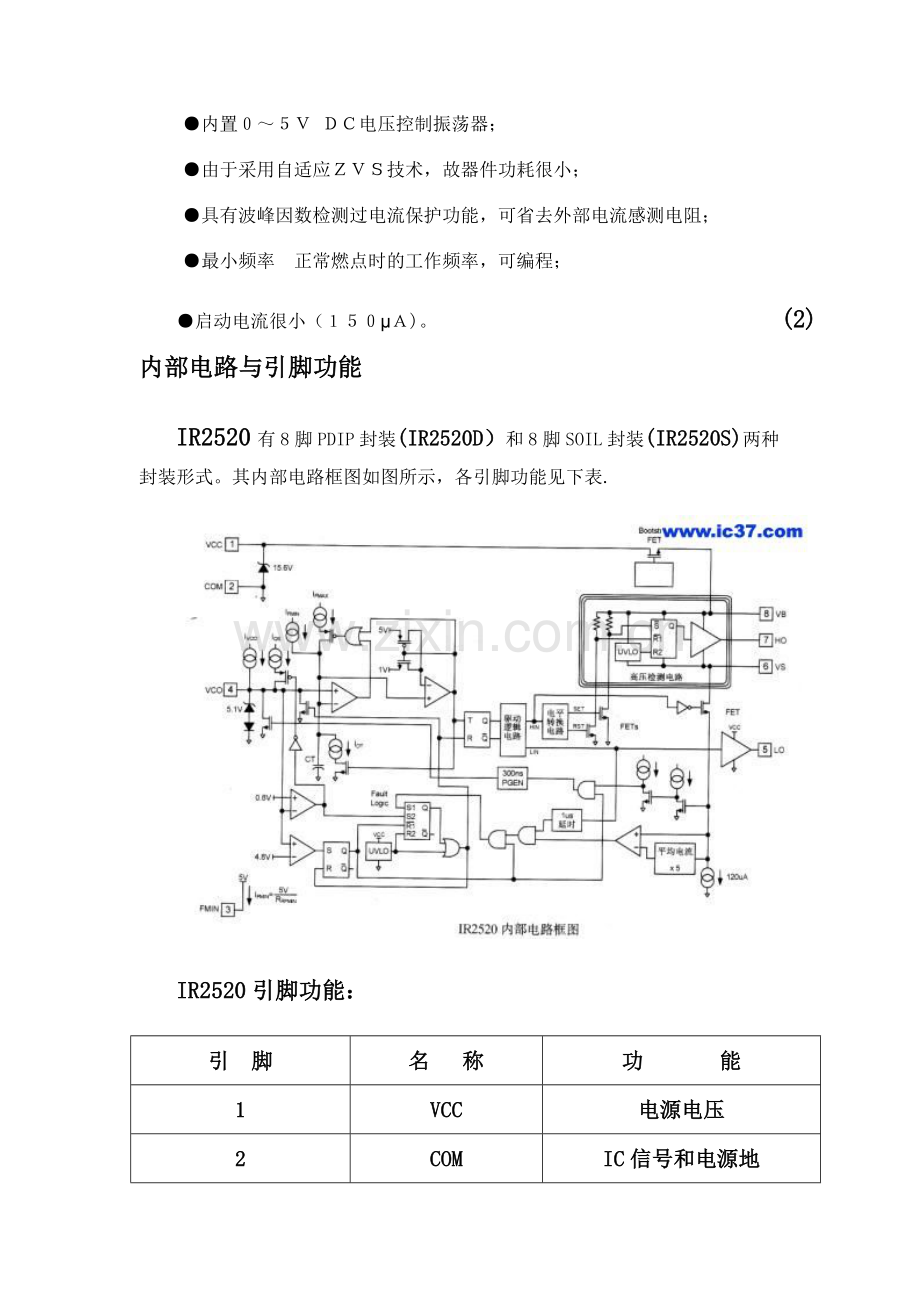

IR2520有8脚PDIP封装(IR2520D）和8脚SOIL封装(IR2520S)两种封装形式。其内部电路框图如图所示，各引脚功能见下表.

IR2520引脚功能：
引 脚
名  称
功    能
1
VCC
电源电压
2
COM
IC信号和电源地
3
FMIN
最小频率设定
4
VCO
电压控制振荡器输入
5
LO
低端栅极驱动器输出
6
VS
高端浮置电源回复
7
HO
高端栅极驱动器输出
8
VB
高端栅极驱动器浮置电源
推荐工作条件
符  号
参数定义
最小值
最大值
单   位
VCC
电源电压
VCCUV+
VCLAMP
V
ICC
电源电流
6
10
mA
RFMIN
最低频率设定电阻
10
100
kΩ
Vvco
VCO脚电压
0
5
V
Tj
结温
-25
125
℃
(３)　应用电路
由IR2520组成的紧凑型荧光灯电子镇流器电路框图如图所示。该镇流器的输人电压范围为180--270 V，输出端可配接7-35 W的灯管。
图２中，Ｆ１为浪涌电流
限制电阻，ＢＲ为桥式整流器，Ｃ１和Ｌ１组成ＬＣ滤波电路，ＩＲ２５２０和外部元件组成半 桥变换器，ＤＣＰ１、ＤＣＰ２和ＣＣＰ组成电荷泵电路，ＬＲＥＳ和ＣＲＥＳ等组成ＬＣ串联谐振网络。由于Ｃ２＝Ｃ３ＣＲＥＳ，因此，ＬＣ谐振电路频率 ｆ０主要由ＬＲＥＳ和ＣＲＥＳ决定ｆ０≈１／２π√ＬＲＥＳ ＣＲＥＳ 。当ＬＲＥＳ和ＣＲＥＳ发生串联谐振时，ＣＲＥＳ上产生的高压脉冲施加到灯管上，即可使灯管击穿而点亮。一旦灯被启动，ＬＲＥＳ只起稳流作用。
下面对图２中各部分的主要功能作以说明：
３．１ 欠压锁定（ＵＶＬＯ)模式
当图２中的启动电路工作时，流过启动电阻ＲＳＵＰＰＬＹ的电流将对启动电容ＣＶＣＣ进行充电，并使ＣＶＣＣ上的电压逐渐升高。在ＶＣＣ脚电压达到启动门限电平１３．２Ｖ之前，电源电流ＩＱＣＣ约为１５０μＡ，ＩＣ脚３和脚４上的电压ＶＦＭＩＮ和ＶＶＣＯ均为０Ｖ，半桥截止。一旦脚ＶＣＣ上的电压超过１３．２Ｖ，ＩＣ将导通并开始振荡。
    ＩＣ 内自举二极管和ＶＢ脚与ＶＳ脚之间的电容ＣＢＯＯＴ可用于决定ＩＣ内高端驱动器电路的电压，ＩＣ外部的二极管ＤＣＰ１、ＤＣＰ２和电容ＣＣＰ组成的电荷泵 电路可用于为ＩＣ低端驱动电路提供工作电压。ＩＣ启动之后，ＬＯ脚上的驱动输出首先使功率开关Ｍ２导通，然后由ＶＣＣ通过自举二极管对自举电容充电。当 ＣＢＯＯＴ上的电压超过９Ｖ时，ＩＣ高端驱动器被使能。而在高端与低端驱动器之间的１．５μｓ死区时间内，控制电路可用于保证半桥高端开关Ｍ１和低端功率开关Ｍ２不会发生直通。
３．２ 频率扫描模式
一旦ＶＣＣ脚上电压超过１３．２Ｖ，ＩＲ２５２０将进入频率扫描模式。此时，ＩＲ２５２０ 内部的电流源将对ＶＣＯ脚外部电容ＣＶＣＯ充电，从而使脚ＶＣＯ上的电压从０Ｖ线性增加，同时使ＶＣＯ振荡从最大值开始线性降低。当频率降至镇流器输出级 ＬＣ串联谐振频率时，ＬＣ电路发生谐振并产生高压将灯点亮。只要灯启动成功，ＶＣＯ脚上的电压将一直升高到５．２Ｖ，频率ｆ则降至最小值ｆＭＩＮ。当 ＶＶＣＯ超过２Ｖ以后，ＺＶＳ和波峰因数峰值电流与平均值电流之比值　检测均被使能。当ｆ与ｆＭＩＮ相等时，ＦＭＩＮ脚上的电压ＶＦＭＩＮ为５．１Ｖ。
３．３ 正常运行模式
在灯点火之后，镇流器输出级变为低Ｑ值ＲＣＬ电路，此时ＶＶＣＯ被限制在５．２Ｖ，频率降 至ｆＭＩＮ，实际上，这时的最低工作频率即是灯正常燃点时的工作频率。该状态下的灯功率由谐振电感(扼流圈ＬＲＥＳ）、谐振电容(灯启动电容ＣＲＥＳ）、 ＤＣ总线电压ＶＢＵＳ和ｆＭＩＮ共同确定。如果发生非ＺＶＳ，即在死区时间内也就是两个开关Ｍ１与Ｍ２之间的非交迭时间(电压不能回落到零（在低端开关 Ｍ２导通之前，会有一个电压横跨低端开关）。ＩＣ脚ＶＣＯ上的电压ＶＶＣＯ将因外部电容ＣＶＣＯ的充电电流减小而降低，从而引起频率升高。通过ＶＳ感测和自适应ＺＶＳ控制逻辑可使ＩＣ自动保持ＺＶＳ操作。由图可知，ＶＣＯ脚外部电容ＣＶＣＯ的充电电流受该脚内部ＭＯＳ晶体管控制，进而控制ＶＣＯ脚上的电压和振荡频率。
当ＩＣ外部高端开关Ｍ１接通时，ＩＣ脚ＶＳ上的电压即为ＤＣ干线电压。ＩＲ２５２０的６００Ｖ高压工艺允许ＶＳ脚进行精密测量，并能承受ＤＣ干线高压。
３．４ 故障模式
如果灯点火期间出现故障，灯电压和输出级电流都会增加，直到扼流圈饱和或进入电容性开关模 式。ＩＲ２５２０无需外部电流传感元件，而是利用低端ＭＯＳＦＥＴ（Ｍ２)的导通电阻ＲＤＳｏｎ　并通过ＶＳ脚来感测半桥电流。如果在ＬＯ的７０个开关 周期内，也就是在低端开关Ｍ２导通期间，电流波峰因数超过３，那么，ＩＣ将进入故障模式，并使两个栅极驱动器均输出低电平，从而使Ｍ１、Ｍ２均截止。
若灯丝开路，半桥将发生硬开关，并通过波峰因数电路检测。在故障发生约７０个周期之后，ＩＣ进入故障模式，半桥截止。为使ＩＣ复位到频率扫描模式，ＶＣＣ必须从内部欠压锁定（ＵＶＬＯ)门限以下（＜１０．５Ｖ)再回复到ＵＶＬＯ以上（＞１３．２Ｖ)。图３给出了ＩＲ２５２０的运行状态和工作流程。
