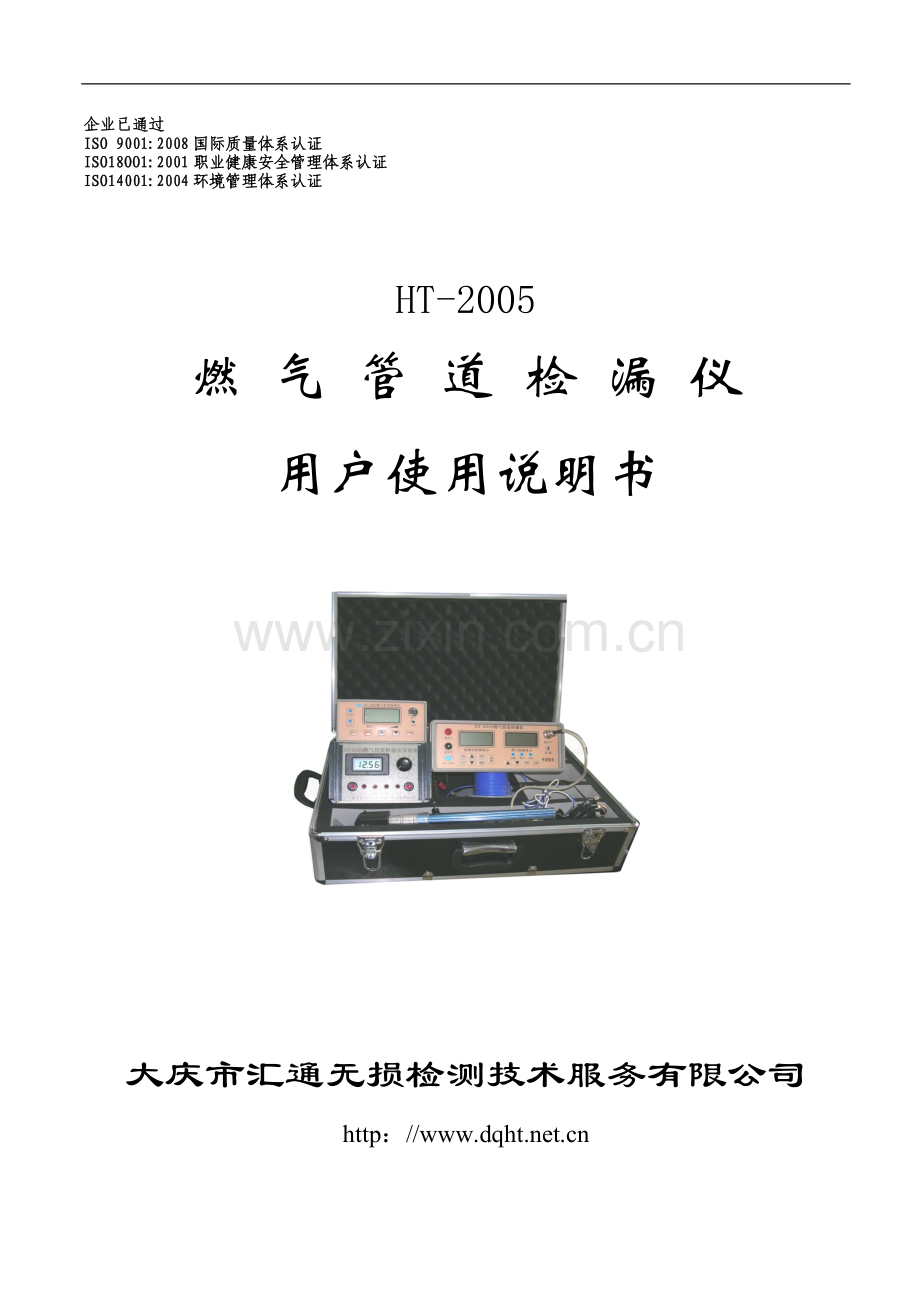

HT-2005
燃 气 管 道 检 漏 仪
用户使用说明书

大庆市汇通无损检测技术服务有限公司
http：//

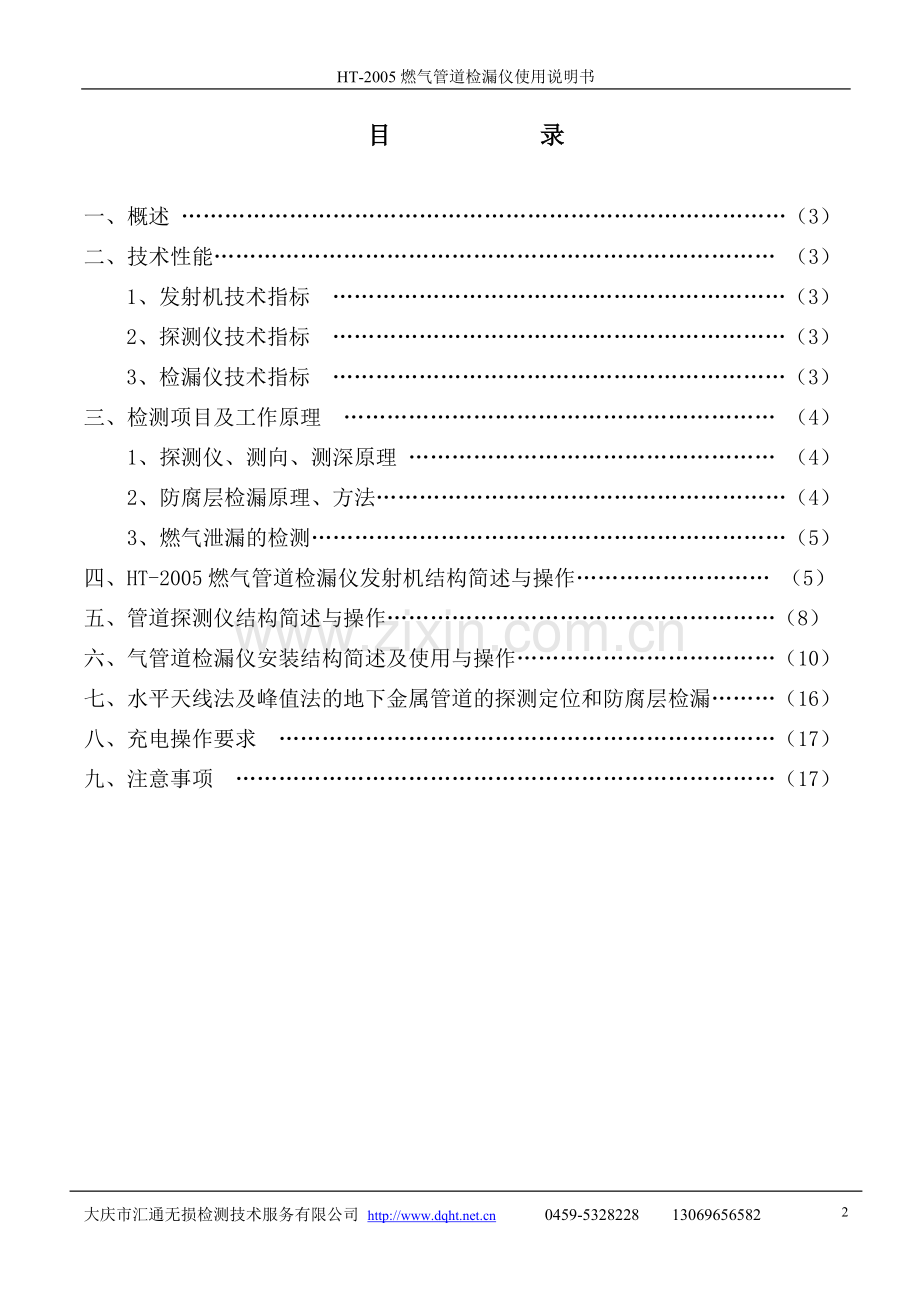

目 录

一、概述 …………………………………………………………………………（3）
二、技术性能…………………………………………………………………… （3）
1、发射机技术指标 ………………………………………………………（3）
2、探测仪技术指标 ………………………………………………………（3）
3、检漏仪技术指标 ………………………………………………………（3）
三、检测项目及工作原理 …………………………………………………… （4）
1、探测仪、测向、测深原理 …………………………………………… （4）
2、防腐层检漏原理、方法…………………………………………………（4）
3、燃气泄漏的检测…………………………………………………………（5）
四、HT-2005燃气管道检漏仪发射机结构简述与操作……………………… （5）
五、管道探测仪结构简述与操作………………………………………………（8）
六、气管道检漏仪安装结构简述及使用与操作………………………………（10）
七、水平天线法及峰值法的地下金属管道的探测定位和防腐层检漏………（16）
八、充电操作要求 ……………………………………………………………（17）
九、注意事项 …………………………………………………………………（17）

一、 概述
HT—2005型燃气管道检漏仪，是油田、化工、输油、输气、水电、物业管理等部门为保证燃气管道的施工质量检查和燃气管道日常进行安全生产维护、维修工作的一种必备检测仪器。
（一）能在不挖开复土的情况下方便和准确地查出地下金属燃气管道的走向，深度和绝缘防腐层腐蚀点的精确位置。
（二）利用进口高性能的燃气传感器和燃气检测灵敏度可调的电路设计，能对管道、容器的燃气泄漏进行可靠跟踪，精确的指出泄露点的准确位置。
（三）设备组合式的设计方案，实现了一机多用全新检测理念，为用户节约设备购置经费，显示出设备的实际价值。
（四）数字化控制与操作界面，全数字化显示，使得设备操作更加简便、易学，实用性更强。
二、 技术性能
本仪器由发射机、探测仪、燃气管道检漏仪等三部分组成。
1、发射机技术指标：
1.1发射功率:0—30W可调（可根据用户需要提高发射功率）
1.2具有间歇与连续信号输出方式，可手动控制
1.3输出阻抗匹配:0-100Ω
1.4发射距离:50m—5km；示现场环境而定(可逐级向5Km以外移动)
1.5工作电流:0.6—3A可调
1.6工作电源:DC12V ±5% AC220V ±30%(系镉镍蓄电池组汽车电源,本单位随机配带电池组)
1.7重量:2.8Kg
1.8外形尺寸:170×119×220
2、探测仪主要技术指标:
2.1灵敏度:0.1mV
2.2工作电源:DC11.1V±5%
2.3静态工作电流:≤30mA
2.4走向位置偏差<10cm
2.5探测深度:<5m（可根据用户需要提供测量埋深>5m的管道）
2.6数值、声响、模拟条显示信号强弱，增益数值显示
3、燃气管道检漏仪主要技术指标
3.1能够对燃气金属管道防腐层漏点检测定位
3.2能够对燃气泄漏点检测定位
3.3埋地燃气管道防腐层检漏深度:<5m
3.4管道防腐层检漏准确率: >98%
3.5管道防腐层检漏位置偏差:<20cm
3.6燃气泄漏检最高灵敏度:≤50PPm（可显示燃气气体相对浓度）
3.7燃气检漏响应、恢复时间小于2S
3.8燃气检测传感器预热时间：1-2分钟
3.8燃气检漏准确率: 100%
3.9整机静态工作电流: ≤100mA
3.10工作电压:DC11.1V ±5%
3.11数字化控制，数值显示检测结果，
三、HT-2005燃气管道检漏仪的检测项目及工作原理
(一)探测仪具有测向、测深度的功能其工作原理如下:
利用地下金属管道为导体，大地作为回路，通过对地下金属管道发送一交流电磁波信号，探测仪利用探头与磁力线地平面垂直相切时，收到的信号最小及零值法(几乎为零)的原理来测定管道的走向和深度,方法原理见(图一、二)。操作说明见探测仪操作方法的2、3、4条。同时我们可以采用水平天线法及峰值法进行
地下管线定位，方法见（图三）。
(二)燃气管道防腐层检漏原理、方法
1、检漏原理：
通过对地下管道发送的交流信号源，当地下管道防腐绝缘层有破损或腐蚀露铁点，该处金属部分与大地相短路，在漏点处形成电流回路，同时产生漏电信号，向地面辐射，并在漏点正上方辐射信号最大，根据这一原理，可以准确地找到管道防腐绝缘层漏蚀点。
2、检漏方法：
管道防腐绝缘层检漏方法，是采用“人体电容法”见原理（图二），“人体电容法”就是利用人体做检漏仪的传感元件，当检漏人员走到漏点附近时，检漏仪的声响和视感都开始有反应，当走到漏蚀点的正上方时，各种响应都比较强力，从而准确找到管道防腐绝缘层漏蚀点的准确位置。
(三)燃气泄漏的检测
燃气泄漏的检测是利用灵敏度高，性能稳定，军品级进口燃气传感器，高稳定性的电子控制电路组成燃气泄漏检测仪。检测仪根据燃气泄漏时向空气中扩散的物理现象，用检测仪灵敏度高时进行燃气泄漏探测，采用调节降低检测灵敏度的方法，进行燃气泄漏点的跟踪定位。燃气管道泄漏检测见示意图（图四）。
四、HT-2005燃气管道检漏仪发射机结构简述与操作：
1、发射机前面板示意图

（1）数字显示器:精确显示发射机工作电源电压和工作电流
（2）阻抗调节器:调节阻抗匹配,选择适当的信号输出阻抗
（3）电流指示器:指示灯亮数字显示器,显示工作电流读数，指示发射机处于调节输出工作状态
（4）电压指示器:指示灯亮，电流指示自动转入电压指示,显示器指示直流电源电压读数，指示发射机处于正常工作状态
（5）充电指示器:指示灯点亮时发射机处于正常充电状态
（6）输出指示器:指示发射机的各种信号工作状态
（7）电源开关:发射机电源开关打开后，指示灯点亮发射机通电
（8）发射机输出信号间歇与连续状态选择开关，开关按下时发射机以连续方式发射输出，开关打开时发射机以间歇方式发射输出，用户根据现场需要进行选择。
（9）（10）发射机输出信号接口，（9）通过红色10米插头连线与被检测地下管线连接，（10）通过黑色20米插头连线和接地棒与大地连接
2、 发射机后面板示意图及功能简述

（1）电源插座:外接直流12V电源接口
（2）保险丝座:直流3A，起过载保护作用
（3）充电插座:交流220V电源入接口
带保险丝座:交流2A，交流过载保护作用
3、HT-2005燃气管道检漏仪发射机操作
（1）电源电压检查，将外接12V直流电源插入发射机后部12V输入插孔，此时发射机电源开关处于关闭状态，这时显示器自动显示电池电压，电压应≥12V，否则应充足电后再使用。
（2）交流电源供电：将交流220V通过电源连接线插入发射机220V的电源插孔，按下电源开关，指示灯亮，仪器内部自动转换为交流稳压供电。
（3）发射机信号输出线的接法：（见发射机安装示意）
a.先将电源开关关闭，同时将“阻抗调节”旋钮调到空档“O”档。
b.取出发射机信号输出线，插入发射机后部的信号输出插孔内，同时将信号输出线放开。
c.信号输出线短线将红色鱼夹接到被测管道的阴极测试柱内芯线上，保护测试柱内芯线上（一般管道每隔500m至1000m有一个测试柱），若没有此柱，可用磁铁接在露出金属被测管道上（注意保证接触良好）。
d.取出接地棒，与信号输出线长线带黑色鱼夹，在垂直于被检管道方向10—20m处打入地下1m左右深，该处应较潮湿，接地电阻应小于10Ω方可正常工作。（注意：输出线端不可发生短路现象，否则仪器不能正常工作）。
（4）阻抗调节选择：按下发射机的电源开关，电流指示灯亮，显示器自动显示本机静态工作电流应≤0.6A，阻抗匹配是“O”档，“阻抗匹配”旋钮由最小位置逐渐调节，使电流读数≤3A，输出功率为最佳，如“阻抗匹配”已调动到5档，电流<1.2A，说明鱼夹连接处接触不良或接地电阻太大，应重新处理后再选择较潮湿的地方或加足水，使电流≤3A 为最佳，经过20—40秒钟后，电压指示灯亮，显示器自动转换为电源电压值显示，匹配指示灯间歇闪烁，这时可进行管道检测，如果发射机阻抗匹配还没有调好，只要重新启动电源开关，电流指示灯亮显示器重新显示工作电流，供阻抗调节，20-40秒后电压指示灯亮，数字表头又显示电源电压，匹配指示灯闪烁以此类推，直到调好“阻抗匹配”使电流达到最佳，方可
进行检测。
（5） HT-2005燃气管道检漏仪发射机设有发射信号选择输出开关，用户可根据现场实际情况选择输出信号以连续或间歇输出方式。正常检测时我们采用间歇方式，实行管道普查时采用连续方式。
五、管道探测仪结构简述与操作
1、管道探测仪前面板功能简述

（1）探测仪通电工作电源指示灯
（2）空
（3）“ON”键：探测仪电源开机键，按动此键电源指示灯被点亮
（4）“OFF”键：探测仪电源关闭键，按动此键探测仪工作电源将被切断
（5）“▲”键：探测仪增益上调键，控制接收信号强弱
（6）“▼”键：探测仪增益下调键，控制接收信号强弱
（7）“MODE”键：此键为探测仪适时信号强度读取键
（8）探测仪信号输入插座
（9）耳机插孔
（10）探测仪检测数据显示屏 ：可同时显示探测仪接收信号强度、增益大小、信号大小模拟条指示器、电池电压等
2、探测仪后面板功能简述

探测仪后面板示意图
（1） 探测仪充电插孔
（2） 探测仪充电器插头
（3） 探测仪、检漏仪充电器
（4）扬声器:正确反应探测仪检测时声响效应反应接收信号强度
3、管道探测仪的使用与操作
T = 8 8 8
U = 11.2 8 4

探测仪数据显示屏
（1）探测棒插头插入探测仪插孔内，并旋紧固定螺母。按动探测仪电源“ON”键，电源指示灯将被点亮，显示屏显示U=11.2表示电池电压为11.2伏,当显示屏显示“Lb-OFF”表示电池欠压，电源控制电路将在2-3秒内自动关机，探测仪需要进行充电后再用。
（2）探测管向管位：手提探测仪将探测棒的连接杆，检测人员安现场需要打开伸缩拉杆的紧固卡，选择适当的长度拉出探测拉杆，卡死紧固卡。将探头垂直地面及地下管道，离信号发射端一段距离（发射机已打开），围绕信号发射端旋转，当探测仪发出声响时，此时声音由大变小，再由小变大（基本成对称性）在声音最小处，即为管道正上方，工作人员背向发射机的方向即为管道的走向（见原理图二）发射机以连续方式发射信号时，探测仪发出声响为连续声响。发射机以间歇方式发射信号时，探测仪发出声响为断续声响。
（3）探测仪增益控制：通过调整“▲”键和“▼”键控制接收信号强弱，使得显示屏数值显示T=888控制在0-1000之间，扬声器有清晰声响，信号模拟条显示有变化显示。
（4）探测深度：管道埋土深度的测定原理见原理图一，首先将探头垂直地面找到管道，正上方A处，在该处标下记号，然后将探头与管道垂直与地面成45度倾斜角向一侧平移，再找到声音、信号数值最小的位置B点，管道中心点O，这样ABO为一等腰直角三角形，AB=AO即为埋土深度。
（5）在正常进行管道探测时，我们可以通过调整“▲”键和“▼”键控制接收信号强弱，使得显示屏数值显示T=888控制在0-1000之间指示，扬声器有清晰声响，信号模拟条显示有变化显示。此时探测仪可以把小信号放大0-84db，（显示屏中的“84”为增益数值显示）帮助我们可以直观指示地下管线的精确位置。HT-Ⅵ管道探测仪有一项特殊功能，按动“MODE”键探测仪适时读取被测管道此点的信号强度，数据显示屏显示P=0-1020之间的数值，在管道检测中我们可以以管段等距方式测量，管道信号变化情况绘出管道信号衰减变化状况，评价管道外防腐层保护状况。
六、 燃气管道检漏仪安装结构简述及使用与操作
1、 燃气管道检漏仪安装结构简述
1.1燃气管道检漏仪前面板

（1）“ON”键：燃气管道检漏仪电源开机键，按动此键电源指示灯被点亮
（2）“OFF”键：燃气管道检漏仪电源关闭键，按动此键探测仪工作电源将被切断
（3）“▲”键：燃气管道防腐层检漏增益上调键，控制接收信号强弱，数值变化为：0-84db
（4）“▼”键：燃气管道防腐层检漏增益下调键，控制接收信号强弱，数值变化为：0-84db
（5）“模式”键：此键为燃气管道防腐层检漏报警设定键
（6）“删除”键：燃气管道防腐层检漏漏点记数删除键，每按动一次漏点数将减去一个
（7）“选择”键：按动此键选择燃气管道检漏仪的工作状态，仪器有三种工作状态：1、燃气管道防腐层检漏，检漏指示灯（8）点亮
2、燃气管道燃气泄漏检测，燃气指示灯（9）点亮
3、检漏指示灯（8）和燃气指示灯（9）都亮时，仪器可以同时对燃气管道防腐层检漏和燃气管道燃气泄漏检测
（8）燃气管道防腐层检漏工作指示灯
（9）燃气管道燃气泄漏检测工作指示灯
（10）空
（11）“▲”键：燃气管道燃气泄漏检测增益上调键，控制燃气检漏时燃气传感器的工作灵敏度，数值变化为：0-84db
（12）“▼”键：燃气管道燃气泄漏检测增益下调键，控制燃气检漏时燃气传感器的工作灵敏度，数值变化为：0-84db
（13）“归零”键：燃气管道燃气泄漏检测时不管传感器的工作灵敏度控制在什么数值下，只要按动此键增益数值将归零，浓度显示为此时燃气泄漏相对浓度值
（14）“风扇”键：控制吸气风扇工作状态工作、停止，用户根据检测现场需要选择
（15）（16）检漏信号输入插座，（15）与随机6米红色检测线插头连接，（16）
与随机1米黑色检测线插头连接
（17）燃气泄漏检测信号输入接口
（18）耳机插孔：燃气管道防腐层检漏时声响效应可通过耳机反应
（19）燃气管道防腐层检漏数据显示屏 ：可同时显示燃气管道防腐层检漏接收信号强度、增益大小、信号大小模拟条指示器、电池电压等
（20）燃气管道燃气泄漏检测数据显示屏 ：可同时显示燃气管道燃气泄漏检测泄漏气体相对浓度，模拟显示浓度大小，传感器的工作灵敏度大小，正确显示燃气泄漏的最大点。
1.2燃气管道检漏仪后面板

（1）燃气管道检漏仪充电插孔
（2）扬声器:正确反应燃气管道防腐层破损检测时声响效应反应接收信号强度
1.3燃气管道检漏仪燃气泄漏探测棒

（1）燃气管道检漏仪燃气泄漏探测器信号连接头
（2）泄漏探测器信号连接线
（3）泄漏探测器可任意伸缩连结杆，拉伸或收缩时先打开连结杆锁紧卡，达到合适长度时锁紧锁紧卡
（4）传感器及吸气泵固定支架
（5）泄漏探测器气体进入口
2、燃气管道检漏仪防腐层检漏的使用与操作
QT = 8 8 8
U = 11.2 8 4

防腐层检测显示
（1）将检漏输入信号线分别插入检漏信号输入插座内（15）（16），保证接触良好。按动燃气管道检漏仪电源“ON”键，电源指示灯将被点亮，显示屏显示U=11.2表示电池电压为11.2伏,当防腐层检测显示屏显示“Lb-OFF”表示主机电池欠压，电源控制电路将在2-3秒内自动关机，燃气管道检漏仪需要进行充电后再用。
（2）按动“选择”开关使检漏指示灯点亮，仪器工作在燃气管道防腐层检漏工作状态
（3）检漏准备：先将检测线放开，由两名操作人员同时操作，前面的人拿探测仪，测管向管位，将检测线的长线红色鱼夹夹在手表的金属部位上（如没表可直接抓在手上）后面的人手持检漏仪，手持检测线的短线黑色鱼夹，准备检漏。
（4）检漏仪增益控制：通过调整“▲”键和“▼”键控制接收信号强弱，使得显示屏数值显示T=888控制在0-100之间，扬声器有清晰声响，信号模拟条显示有一格显示。（增益数值在0-84db间变化）
（5） 准备工作做好，二人成纵队沿管线行走，2人之间应相距3-6m左右。
（6）检漏操作：二人成纵队沿管线走向行走时，若显示屏数值，扬声器声响、信号模拟条显示都不变化，说明无漏泄情况。当听到声音和显示屏数值都变大，信号模拟条显示上升，第二人走到该处时又发生同样的变化，经几次验证，变化都一样，在声音最响和显示屏数值相对最大，信号模拟条显示最高，说明该处为泄漏点，并做好标记。（注意：当离开发射机越远信号越弱，要随时调节检漏仪增益，保持接收信号指示值和声音一定的静态信号）
（7）燃气管道检漏仪有一项特殊功能，可实现等条件下的管道防腐层漏点的自动检测与漏点记数，按动“模式”键显示屏出现QT=888自动检漏报警门限设定，数据显示屏显示QT=0-1020之间的数值，我们可以调整QT的数值大小，来设定检漏仪报警门限，实现检漏仪的自动防腐层检漏，设定值通过“▲”键和“▼”键调整，报警门限设定完毕后，再次按动“模式”键一次，显示屏出现T=XXX，为正常检漏接收信号数值，显示屏左下方显示L=000为漏点记数显示，采用自动检漏方式进行检测时，当发现漏点时，检漏人员站在漏点上方停留2-3秒，漏点记数器将自动记数，如发现漏点判断有误可通过按动“删除”键，进行漏点记数修改。
（8） 漏方式的选择：现场测试时我们可以用以下方法进行验证
8.1纵队检测法:两个检漏人员沿管道走向向前行走进行检测方式，此种检测方式时当第一检测人员走到漏点上方时，检漏示值、声响、模拟条显示都有变化，第二检测人员走到漏点上方时，也产生同样的反应，用此种方式进行防腐层漏点定位。
8.2漏点小信号定位法：两个检漏人员沿管道走向向前行走进行检测方式，此种检测方式时当第一检测人员走到漏点上方时，检漏示值、声响、模拟条显示都有变化最强烈时做一标记，继续前进时当第二检测人员走到距标记漏点与检漏线长度的一半时发现检漏报警信号降至最低，说明漏点位置定位是正确的。
8.3侧面检测法：两个检漏人员进行管道防腐层漏点检测时，一个人始终走在管道的正上方，另一检测人员与被检管道成90度角放开检漏线沿管道走向向前行，当在管道正上方检测人员走到漏点上方时，检漏示值、声响、模拟条显示都有变化最强烈。此点为防腐层破损点。
（9）漏点总结：漏蚀点越大、越多，发射机射程越小， 漏蚀面积与“增益”指数值成反比，信号越大，漏点越大，需要的“增益”就越小，再结合射程规律即可测算，注意管经越大土壤电阻值越小信号射程也就越小。

3、燃气管道燃气泄漏点的检测（见图四）
T = 8 8 8.8
8 4

燃气检漏显示
（1）燃气管道燃气泄漏检测准备：取出燃气泄漏检测探棒，将探杆拉伸至合适的长度，使燃气传感器防护罩的平面于地面平行，将燃气检测信号插头，插入检漏仪插孔（17）内，并旋紧插头与插座间的连接螺母。
（2）打开燃气管道检漏仪的电源开关，按动“选择”开关使燃气指示灯点亮，仪器工作在燃气管道泄漏检测工作状态
（3）工作状态选择完成后，燃气泄漏检测系统电源打开，燃气传感器将需要1-2分钟的预热时间，期间数值显示将出现T= 102.0%的示值，同时出现连续的声音与模拟条报警。传感器预热完成后，数值显示将归到0值，声音与视觉报警也将消失。可以进行气体泄漏检测。
（4）如果气体传感器1-2分钟预热后，数值显示不变，声音与视觉报警不停说明信号连接头没有连接好，请重新连接。
（5）燃气泄漏检测的操作
5.1燃气管道泄漏的检测时,需两个人进行操作，第一个人使用管道探测仪进行地下管道跟踪，第二个人使用检漏仪紧跟其后，进行燃气泄漏检测。
5.2燃气泄漏检测时按动“▲”键，提高燃气检漏时燃气传感器的工作灵敏度，使得增益数值变化为84db，当气体传感器接收到被检气体时，数字显示屏将出现数值变大，当数值大于16%，探测器将出现声音与视觉报警，视觉报警信号将根据数值大小显示强弱。我们可以判断传感器附近地区有可燃气体泄漏现象，此时按动“▼”键慢慢降低传感器的灵敏度，继续向前进行跟踪，直至检漏仪根据泄漏燃气的扩散的物理现象，找到燃气泄漏的相对浓度最大点，并连续的报警声,我们可以基本断定此处为燃气的泄漏点。相对浓度值是在传感器的灵敏度为零时有效。
5.3如检测的管道、容器在地面以上时，我们可以断定此处为燃气的泄漏点。
5.4如检测的燃气管道是埋地的,我们需结合管道探测仪进行管道定位,和管道防腐层检漏仪找到附近管道防腐层破损点，进行埋地燃气管道泄漏点定位。
七、水平天线法及峰值法的地下金属管道的探测定位和防腐层检漏
5.1探测原理（图三）
把地下金属管道作为主导体，利用大地作为回路，当一低频大电流电信号通过金属管道时，将探测仪探头与被测管道成水平垂直相切放置时在管线正上方时收到信号最大，当向两侧平移时，收到信号变小的现象，测定管道的走向和位置，进行深度的测量时同图（一）方法。注:当遇到管端或断管时,探测仪的增益指示和声音效果将消失。
5.2检漏原理（图二、四）
当低频大电流电信号通过带有一定压力可导电的液体金属管道时，跟探测管道走向方法一样，保持探测仪信号指示值在0-1000之间，顺着管道走向向前垂直平行移动，当探测仪探头移到漏点正上方时，由于导电液体的泄漏，带来漏失电流的增加致使探测仪信号指示值显著下降，同时声响效果也将变小，此时在该处做好标记，用检漏仪同上述检漏法进行定点，即可准确找到管道泄漏点的准确位置。(注：低频大电流电信号在无液体泄漏时，这时电流信号变化将以一定线性量渐减，无突变现象,不可以采取上述方法检漏)。
八、充电操作要求
1、电池组充电：由本仪器发射机电源自动充电，插上电池组，（仅限本公司配套的蓄电池）发射机电源开关应处于关机位置，数字表头显示为此电池组电压（电压、电流指示灯均不亮）插上220V输入插头，充电指示灯亮，表示充电正常,本机采用恒流浮充的方式,即使因工作原因忘记电池组充电也无碍不会损坏电池组。
2、探测仪、检漏仪的充电：探测仪、检漏仪分别配套专用充电器，将充电插头分别插入探测仪、检漏仪，然后把充电器插入220V电源，这时充电器上的指示灯亮红色，说明充电正常，当指示灯变成绿色时及电池充电完成。
九、注意事项
1、各单机电源极性不可接反，充电时必须弄清正负极性，电压标准必须相符。
2、发射机在接负载时，应关掉电源，“阻抗匹配”调到最小位置“O”。
3、发射机输出端切勿短路，更不能有外界电源反输现象。
4、发射机的交流电源保险丝不准大于2A，否则不安全。
5、各单机不工作时应关闭所有电源，以便提高蓄高电池的利用率，长期不用，每月充足一次、所有蓄电池组，以备长年使用和保存。
6、检漏仪工作时屏蔽线，必须先检查后使用，芯线与屏蔽层切不可短路或相碰，鱼夹要与人体接触良好，人体不可与屏蔽层相碰，否则会造成检漏仪失灵。
7、被测管线如中间有绝缘法兰隔断，必须分段检测。
8、燃气管道检漏仪中检测指示灯和燃气指示灯不亮时将无法完成相应的检测功能.

HT-2005燃气管道检漏仪装箱清单
1、 燃气管道发射机一台
2、 燃气管道探测仪一台
3、 燃气管道检漏仪一台
4、 燃气管道泄漏探测棒一付
5、 发射机输出线10米红色、20米黑色各一根
6、 检漏线1.5米黑色、6米红色各一根
7、 燃气管道探测仪、燃气管道检漏仪充电器各一只
8、 电源线一根
9、 线盘两只
10、 接地棒一根
11、 连接磁铁一块
12、 包装箱一只
13、 护套两只
14、 保险丝2A、3A各两只
15、 探测仪探棒一付
16、 12V电池组一组
17、 用户使用说明书一份
18、 产品合格证一份
19、 用户意见书一份
20、 装箱单一份

装箱人： 检验人：

大庆市汇通无损检测技术服务有限公司
年 月 日
