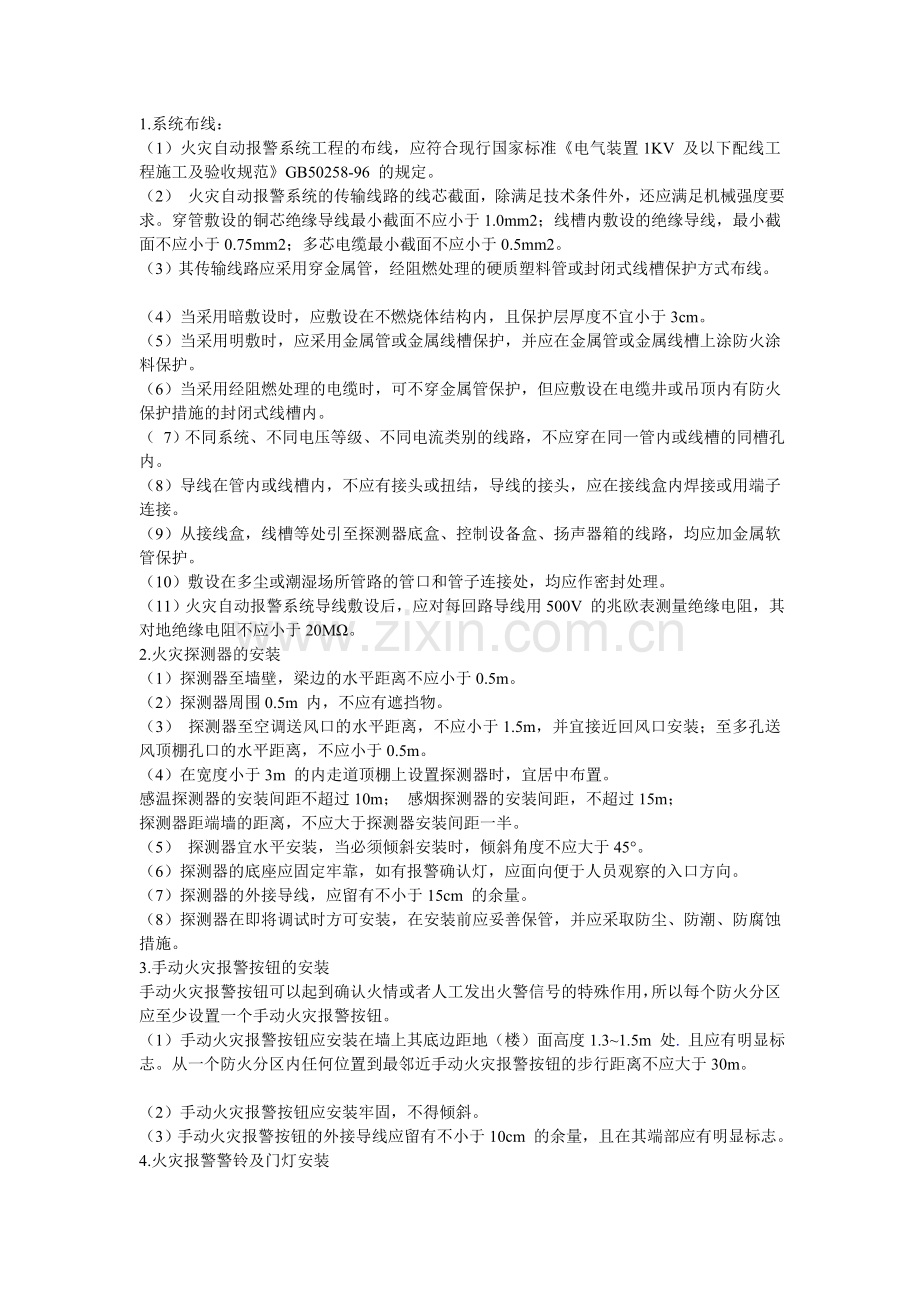

1.系统布线：
  i/ Q/ _! o5 {* Z9 I) （1）火灾自动报警系统工程的布线，应符合现行国家标准《电气装置1KV 及以下配线工程施工及验收规范》GB50258-96 的规定。; B; b. j1 @
（2） 火灾自动报警系统的传输线路的线芯截面，除满足技术条件外，还应满足机械强度要求。穿管敷设的铜芯绝缘导线最小截面不应小于1.0mm2；线槽内敷设的绝缘导线，最小截面不应小于0.75mm2；多芯电缆最小截面不应小于0.5mm2。房产论坛,装修论坛,业主论坛# c1 S0 @/ f
（3）其传输线路应采用穿金属管，经阻燃处理的硬质塑料管或封闭式线槽保护方式布线。2 F- x. \3 y; v$ j
（4）当采用暗敷设时，应敷设在不燃烧体结构内，且保护层厚度不宜小于3cm。
2 u4 Y. L0 V（5）当采用明敷时，应采用金属管或金属线槽保护，并应在金属管或金属线槽上涂防火涂料保护。
6 g8 a( K3 Q1 ]3 A房产论坛,装修论坛,业主论坛（6）当采用经阻燃处理的电缆时，可不穿金属管保护，但应敷设在电缆井或吊顶内有防火保护措施的封闭式线槽内。. \  ^# s
（ 7）不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同槽孔内。
% Q7 j) w* i- f新浪乐居论坛（8）导线在管内或线槽内，不应有接头或扭结，导线的接头，应在接线盒内焊接或用端子连接。
* b- K; |, R2 A（9）从接线盒，线槽等处引至探测器底盒、控制设备盒、扬声器箱的线路，均应加金属软管保护。
, {" K  {$ （10）敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。
+ U) f2 _1 B( n. R（11）火灾自动报警系统导线敷设后，应对每回路导线用500V 的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MΩ。
7 d) e( ~4 Y, ]# W新浪乐居论坛2.火灾探测器的安装
2 \2 Y9 _# F) n5 M/ h( N: i房产论坛,装修论坛,业主论坛（1）探测器至墙壁，梁边的水平距离不应小于0.5m。
- {& L- W8 `新浪乐居论坛（2）探测器周围0.5m 内，不应有遮挡物。买房,购房,装修论坛,房产论坛) n  M' b0 Y
（3） 探测器至空调送风口的水平距离，不应小于1.5m，并宜接近回风口安装；至多孔送风顶棚孔口的水平距离，不应小于0.5m。9 L# e9 I1 ~/ U
（4）在宽度小于3m 的内走道顶棚上设置探测器时，宜居中布置。
* o& s& ?1 A新浪乐居论坛感温探测器的安装间距不超过10m； 感烟探测器的安装间距，不超过15m；房产论坛,装修论坛,业主论坛( |! k* x, S
探测器距端墙的距离，不应大于探测器安装间距一半。
$ c6 y# ~（5） 探测器宜水平安装，当必须倾斜安装时，倾斜角度不应大于45°。
/ P& Z0 Q) i& h新浪乐居论坛（6）探测器的底座应固定牢靠，如有报警确认灯，应面向便于人员观察的入口方向。买房,购房,装修论坛,房产论坛: C0 i3 g; D' x- l$ v
（7）探测器的外接导线，应留有不小于15cm 的余量。 f; g9 g$ C4 \$ A
（8）探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。
& ]3 j. S) K买房,购房,装修论坛,房产论坛3.手动火灾报警按钮的安装
% Z$ T/ o/ F5 u) G新浪乐居论坛手动火灾报警按钮可以起到确认火情或者人工发出火警信号的特殊作用，所以每个防火分区应至少设置一个手动火灾报警按钮。买房,购房,装修论坛,房产论坛8 g6 K, l5 S, U
（1）手动火灾报警按钮应安装在墙上其底边距地（楼）面高度1.3~1.5m 处. 且应有明显标志。从一个防火分区内任何位置到最邻近手动火灾报警按钮的步行距离不应大于30m。房产论坛,装修论坛,业主论坛. S- n- R/ C6 m
（2）手动火灾报警按钮应安装牢固，不得倾斜。
! [' n' q, ^新浪乐居论坛（3）手动火灾报警按钮的外接导线应留有不小于10cm 的余量，且在其端部应有明显标志。
& a" ]( T/ c新浪乐居4.火灾报警警铃及门灯安装

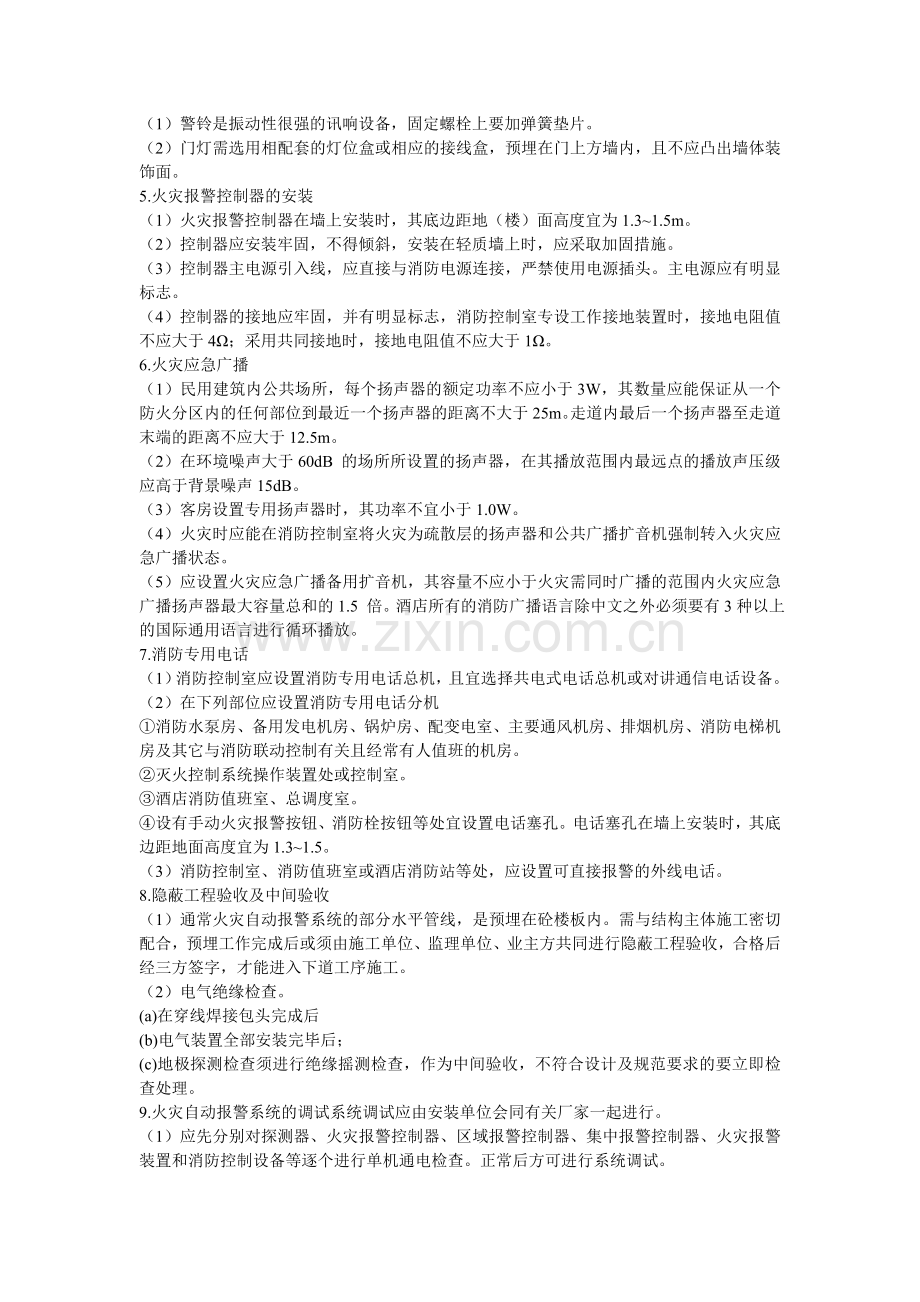

: b3 ?  Y- p- W0 a% c3 h房产论坛,装修论坛,业主论坛（1）警铃是振动性很强的讯响设备，固定螺栓上要加弹簧垫片。
: E2 u' t! @- E0 [买房,购房,装修论坛,房产论坛（2）门灯需选用相配套的灯位盒或相应的接线盒，预埋在门上方墙内，且不应凸出墙体装饰面。新浪乐居论坛6 ^1 f' x7 \0 R0 |4 f
5.火灾报警控制器的安装% ?# P# C# C: T
（1）火灾报警控制器在墙上安装时，其底边距地（楼）面高度宜为1.3~1.5m。
% S, ]2 s" [: x' N买房,购房,装修论坛,房产论坛（2）控制器应安装牢固，不得倾斜，安装在轻质墙上时，应采取加固措施。
- f/ d; ]$ p# H# x买房,购房,装修论坛,房产论坛（3）控制器主电源引入线，应直接与消防电源连接，严禁使用电源插头。主电源应有明显标志。
- U2 F* L& ]" Y买房,购房,装修论坛,房产论坛（4）控制器的接地应牢固，并有明显标志，消防控制室专设工作接地装置时，接地电阻值不应大于4Ω；采用共同接地时，接地电阻值不应大于1Ω。- F4 T5 x9 s( y( M
6.火灾应急广播房产论坛,装修论坛,业主论坛% \! Q8 i# q/ i
（1）民用建筑内公共场所，每个扬声器的额定功率不应小于3W，其数量应能保证从一个防火分区内的任何部位到最近一个扬声器的距离不大于25m。走道内最后一个扬声器至走道末端的距离不应大于12.5m。
! X% A# A# H$ t  B* x! {  Z房产论坛,装修论坛,业主论坛（2）在环境噪声大于60dB 的场所所设置的扬声器，在其播放范围内最远点的播放声压级应高于背景噪声15dB。
6 P1 z( Y新浪乐居论坛（3）客房设置专用扬声器时，其功率不宜小于1.0W。
' o6 K- |7 W2 ^（4）火灾时应能在消防控制室将火灾为疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态。
( M% J/ G4 t7 g1 J2 z  t新浪乐居论坛（5）应设置火灾应急广播备用扩音机，其容量不应小于火灾需同时广播的范围内火灾应急广播扬声器最大容量总和的1.5 倍。酒店所有的消防广播语言除中文之外必须要有3种以上的国际通用语言进行循环播放。
- ]- f$ Q1 C买房,购房,装修论坛,房产论坛7.消防专用电话" o+ e) y: {7 A; c
（1）消防控制室应设置消防专用电话总机，且宜选择共电式电话总机或对讲通信电话设备。
5 e5 N# I9 N（2）在下列部位应设置消防专用电话分机# K6 ~- n/ u" D
①消防水泵房、备用发电机房、锅炉房、配变电室、主要通风机房、排烟机房、消防电梯机房及其它与消防联动控制有关且经常有人值班的机房。买房,购房,装修论坛,房产论坛% t5 I+ O& |& ]
②灭火控制系统操作装置处或控制室。
2 y' [* O$ [$ c0 @" H房产论坛,装修论坛,业主论坛③酒店消防值班室、总调度室。房产论坛,装修论坛,业主论坛! U) h% g& L
④设有手动火灾报警按钮、消防栓按钮等处宜设置电话塞孔。电话塞孔在墙上安装时，其底边距地面高度宜为1.3~1.5。
  V% h  B9 C! W（3）消防控制室、消防值班室或酒店消防站等处，应设置可直接报警的外线电话。买房,购房,装修论坛,房产论坛% J5 U2 D' ~8 [
8.隐蔽工程验收及中间验收
0 k$ I: ^; ^房产论坛,装修论坛,业主论坛（1）通常火灾自动报警系统的部分水平管线，是预埋在砼楼板内。需与结构主体施工密切配合，预埋工作完成后或须由施工单位、监理单位、业主方共同进行隐蔽工程验收，合格后经三方签字，才能进入下道工序施工。
! Q' j8 w5 W1 s. v' M（2）电气绝缘检查。' M( F; b3 X$ e) O
(a)在穿线焊接包头完成后新浪乐居8 i/ a# o
(b)电气装置全部安装完毕后；买房,购房,装修论坛,房产论坛1 w% V* ~2 g2 ~  B
(c)地极探测检查须进行绝缘摇测检查，作为中间验收，不符合设计及规范要求的要立即检查处理。买房,购房,装修论坛,房产论坛  b" a) v: O. l/ w9 V
9.火灾自动报警系统的调试系统调试应由安装单位会同有关厂家一起进行。
6 Y6 W9 m; d7 B/ y新浪乐居（1）应先分别对探测器、火灾报警控制器、区域报警控制器、集中报警控制器、火灾报警装置和消防控制设备等逐个进行单机通电检查。正常后方可进行系统调试。7 a, O. o) g
（2）火灾自动报警系统通电后，对报警控制器进行下列功能检查。
+ J; q3 n(a)火灾报警自检功能；( V0 x* J- Y5 d; F& }
(b)消音、复位功能；新浪乐居. t6 l7 Q7 q( w( ~: p# X$ ~
(c)故障报警功能；房产论坛,装修论坛,业主论坛" a5 z2 {' z
(d)火灾优先功能；
/ v, c3 ?% T8 d- F6 |(e)报警记忆功能；
  i* L9 h. Q(f)电源自动转换和备用电源自动充电功能；房产论坛,装修论坛,业主论坛6 s# b: _3 v
(g)备用电源的欠压和过压报警功能；& E- {7 p- G. U
（3） 对备用电源连续充放电3 次后，主电源和备用电源能自动转换。房产论坛,装修论坛,业主论坛6 ~. z; h8 b
（4）应采用专用检查仪器对探测器逐个进行试验，其动作应准确无误。新浪乐居论坛3 h2 e; v
（5）应分别由主电源和备用电源供电，检查火灾自动报警系统各项控制功能和联动功能。
! q! j9 C4 F（6） 火灾自动报警系统应在连续运行120h 无故障后，才能填写调试报告。
! K) \( T4 B' `新浪乐居论坛10.系统的验收新浪乐居论坛0 w% P$ _- u
（1）火灾自动报警系统竣工验收，应在公安消防监督机构监督下，由建设主管单位主持，设计、施工、调试等单位参加，共同进行。
, W) z: y新浪乐居论坛（2）火灾自动报警系统验收前，建设单位应向公安消防监督机构提交验收申请报告，并附下列技术文件；新浪乐居论坛+ w  T4 E3 X: p5 K
(a)建筑工程消防验收登记表；新浪乐居论坛/ t. N8 f; Q( O3 d
(b)系统竣工图
  m; j3 (c)施工记录（包括隐蔽工程验收记录）房产论坛,装修论坛,业主论坛( R' P# ~, x/ ~+ L
(d)调试报告房产论坛,装修论坛,业主论坛8 j& I' m2 A5 {
(e)管理、维护人员登记表；新浪乐居: o8 S% E, L9 m1 X
（3）系统竣工验收6 W& T! S. o- W# m
(a)消防用电设备电源的自动切换装置，应进行3 次切换试验，每次试验均应正常。买房,购房,装修论坛,房产论坛0 {7 I6 S# X4 U
(b)火灾报警控制器应按下列要求进行功能抽验；
( z: z, ①实际安装数量在5 台以下者，全部抽验；
4 X5 }# z( y* Y& ]& P, |买房,购房,装修论坛,房产论坛②实际安装数量在6 台~10 台者，抽验5 台；
2 y( p9 e3 ③实际安装数量超过10 台者，按实际安装数量30%~50%的比例、但不小于5 台抽验。抽验时每个功能应重复1~2 次，被抽验控制器的基本功能应符合现行国家标准《火灾报警控制器通用技术条件》中的功能要求。房产论坛,装修论坛,业主论坛( o: g7 a: w3 c9 {
(c)火灾探测器（包括手动报警按钮）， 应按下列要求进行模拟火灾响应试验和故障报警抽验；买房,购房,装修论坛,房产论坛. ?: E7 b
①实际安装数量在100 只以下者，抽验10 只；房产论坛,装修论坛,业主论坛$ X! q% _( l/ `
②实际安装数量超过100 只，按实际安装数量5%~10%的比例、但不少于10 只抽验。被抽验探测器的试验均应正常。
3 M$ t9 o: i& A5 t+ Z2 (d)室内消火栓的功能验收应在出水压力符合现行国家有关建筑设计防火规范的条件下进行，并应符合下列要求：+ {2 {( P. u& T% n  ~
①工作泵、备用泵转换运行1~3 次；
7 W- _( j新浪乐居论坛②消防控制室内操作启、停泵1~3 次；
; a' e6 J, }) F% E2 ?新浪乐居③消火栓处操作启泵按钮按5%~10%的比例抽验。以上控制功能应正常，信号应正确。+ X3 S! x7 L1 r
(e)自动喷水灭火系统的抽验，应在符合现行国家标准《自动喷水灭火系统设计规范》的条件下，抽验下列控制功能：房产论坛,装修论坛,业主论坛  P4 }( B8 A+ [* u; X
①工作泵、备用泵转换运行1~3 次；) j& p% c* Y
②消防控制室内操作启、停泵1~3 次；. u# Y7 k* L9 m; C/ j$ ]. [
③水流指示器、闸阀关闭器及电动阀等按实际安装数量的10%~30%的比例进行末端放水试验。上述控制功能、信号均应正常。4 I' C. g. G$ @
(f)卤代烷、泡沫、二氧化碳、干粉等灭火系统的抽验，应在符合现行各有关系统设计规范的条件下按实际安装数量的20%~30%抽验下列控制功能；& }0 x3 h  s  M
①人工启动和紧急切断试验1~3 次；新浪乐居( X& T* C& ~2 @
②与固定灭火设备联动控制的其它设备（包括关闭防火门窗、停止空调风机、关闭防火阀、落下防火幕等）试验1~3 次；
& w: Z' c, w买房,购房,装修论坛,房产论坛③抽一个防护区进行喷放试验（卤代烷系统应采用氮气等介质代替）。新浪乐居论坛8 ~0 ]' R, B4 i
(g)电动防火门、防火卷帘的抽验，应按实际安装数量的10%~20%抽验联动控制功能，其控制功能、信号均应正常。房产论坛,装修论坛,业主论坛9 Y5 d, ~" L
(h)通风空调和防排烟设备（包括风机和阀门）的抽验，应按实际安装数量的10%~20%抽验联动控制功能，其控制功能、信号均应正常。
& I; h3 N$ T$ S7 [买房,购房,装修论坛,房产论坛(i)消防电梯的检验应进行1~2 次人工控制和自动控制功能检验，其控制功能、信号均应正常。
4 K+ \$ D新浪乐居(j)火灾事故广播设备的检验，应按实际安装数量的10%~20%进行下列功能检验。
+ z! Y) Y, C①在消防控制室选层广播；
: r. B( q4 z# N" ^新浪乐居论坛②共享的扬声器强行切换试验；
4 E) [& H0 q买房,购房,装修论坛,房产论坛③备用扩音机控制功能试验。
% |' k4 R0 ~  H* _' e1 I房产论坛,装修论坛,业主论坛上述控制功能应正常，语音应清楚。
# v1 R1 i: (k)消防通讯设备的检验，应符合下列要求：新浪乐居9 e  E$ D* K9 l/ L% g
①消防控制室与设备间所设的对讲电话进行1~3 通话试验；
) S9 I) Z7 O' \& ②电话插孔按实际安装数量的5%~10%进行通话试验；
0 D4 o! S# B/ Z③消防控制室的外线电话与“119 台”进行1~3 次通话试验。3 B2 ]/ [* N/ v, N3 m
上述功能应正常，语音应清楚。房产论坛,装修论坛,业主论坛$ n. L  X0 y( |8 D
本节各项检验项目中，当有不合格者时，应限期修复或更换，并进行修复或更换，并进行复验。复验时，对有抽验比例要求的，应进行加倍试验。复验不合格者，不能通过验收。
1 B5 V7 A( {0 ~房产论坛,装修论坛,业主论坛三、事后控制要点：1 ~$ T( Q& y; o9 w
1.产品保护. m% G1 g) k8 x
（1）安装探测器时，应先安装底座，调试时再安装探头。4 N9 k5 Y; s% w
（2）端子箱安装完毕后，应注意上锁，保护箱体不受污染。新浪乐居/ \: z8 F. k% ]- j: U  x
（3）区域报警控制器和集中报警控制器、柜、盘安装时，应注意保持墙面清洁。安装后应采取防尘和防潮等措施，最好及时将门上锁。6 B' }* ^( q' c/ w
2.技术数据的移交
. h0 k; G7 ^' i, o5 j( }# [（1）火灾自动报警系统工程验收登记表；买房,购房,装修论坛,房产论坛( D- f  H8 R% n
（2）施工记录（包括隐蔽工程验收记录，中间验收记录等）；
; Q/ B1 v" `7 L; n新浪乐居论坛（3）调试报告；
- ]3 t# d# t! ?2 p( E新浪乐居论坛（4）系统竣工图；
7 _/ Q8 k6 i) X) N（5）重大工伤事故报告；房产论坛,装修论坛,业主论坛3 }3 p- g# c* T" H$ o
（6）质量事故报告；房产论坛,装修论坛,业主论坛3 \# ^* S
（7）各种设备、材料的出产合格证、说明书；, U- x' z6 B" U
（8）施工中补充的技术交底和新工艺交底。
