比例尺的大小以及应用

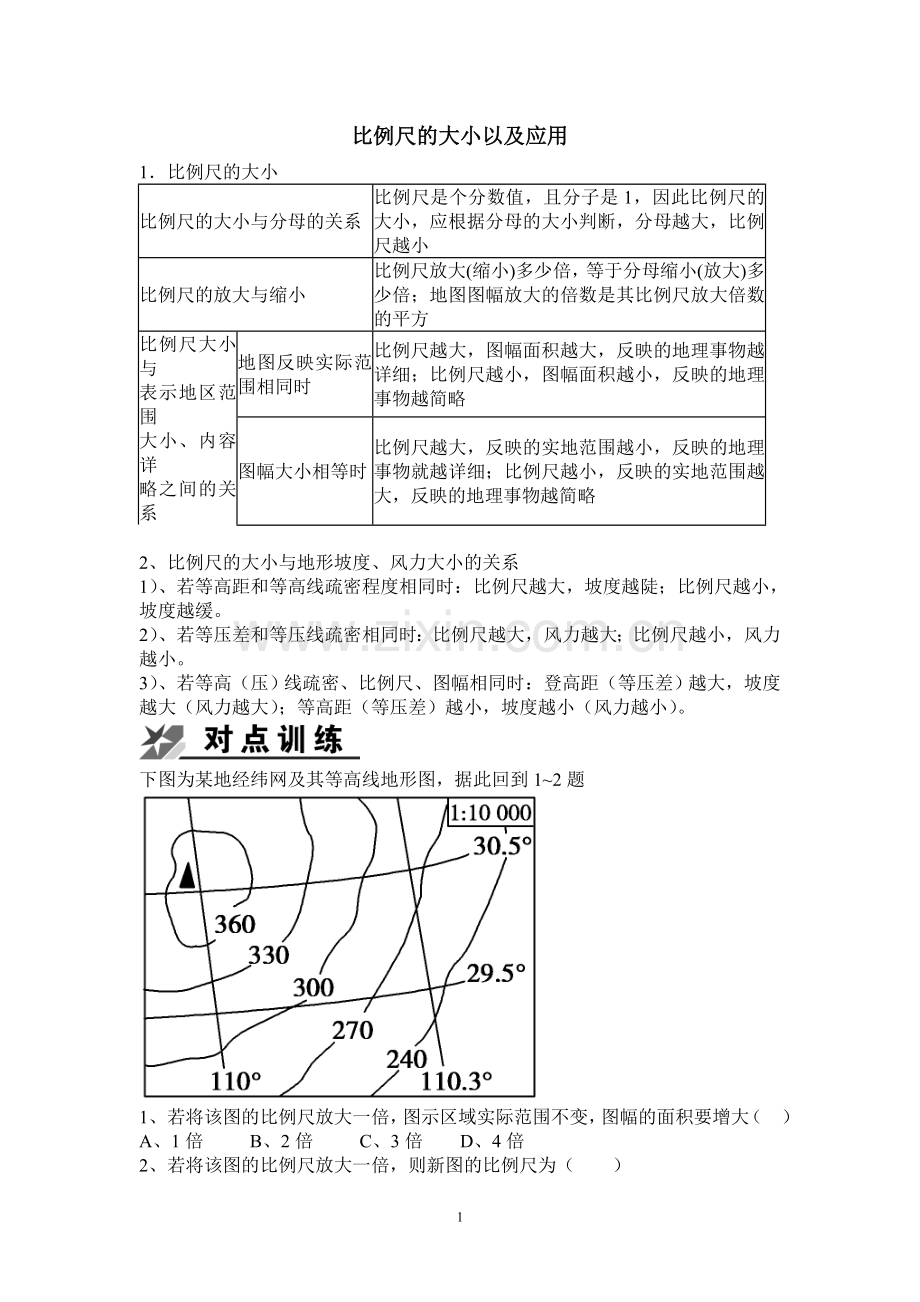

1．比例尺的大小
比例尺的大小与分母的关系
比例尺是个分数值，且分子是1，因此比例尺的大小，应根据分母的大小判断，分母越大，比例尺越小
比例尺的放大与缩小
比例尺放大(缩小)多少倍，等于分母缩小(放大)多少倍；地图图幅放大的倍数是其比例尺放大倍数的平方
比例尺大小与
表示地区范围
大小、内容详
略之间的关系
地图反映实际范围相同时
比例尺越大，图幅面积越大，反映的地理事物越详细；比例尺越小，图幅面积越小，反映的地理事物越简略
图幅大小相等时
比例尺越大，反映的实地范围越小，反映的地理事物就越详细；比例尺越小，反映的实地范围越大，反映的地理事物越简略

2、比例尺的大小与地形坡度、风力大小的关系
1）、若等高距和等高线疏密程度相同时：比例尺越大，坡度越陡；比例尺越小，坡度越缓。
2）、若等压差和等压线疏密相同时：比例尺越大，风力越大；比例尺越小，风力越小。
3）、若等高（压）线疏密、比例尺、图幅相同时：登高距（等压差）越大，坡度越大（风力越大）；等高距（等压差）越小，坡度越小（风力越小）。

下图为某地经纬网及其等高线地形图，据此回到1~2题

1、 若将该图的比例尺放大一倍，图示区域实际范围不变，图幅的面积要增大（ ）
A、1倍 B、2倍 C、3倍 D、4倍
2、若将该图的比例尺放大一倍，则新图的比例尺为（ ）
A、图上一厘米代表实际距离0.5千米
B、图上一厘米代表实际距离0.05千米
C、图上一厘米代表实际距离10千米
D、图上一厘米代表实际距离15千米

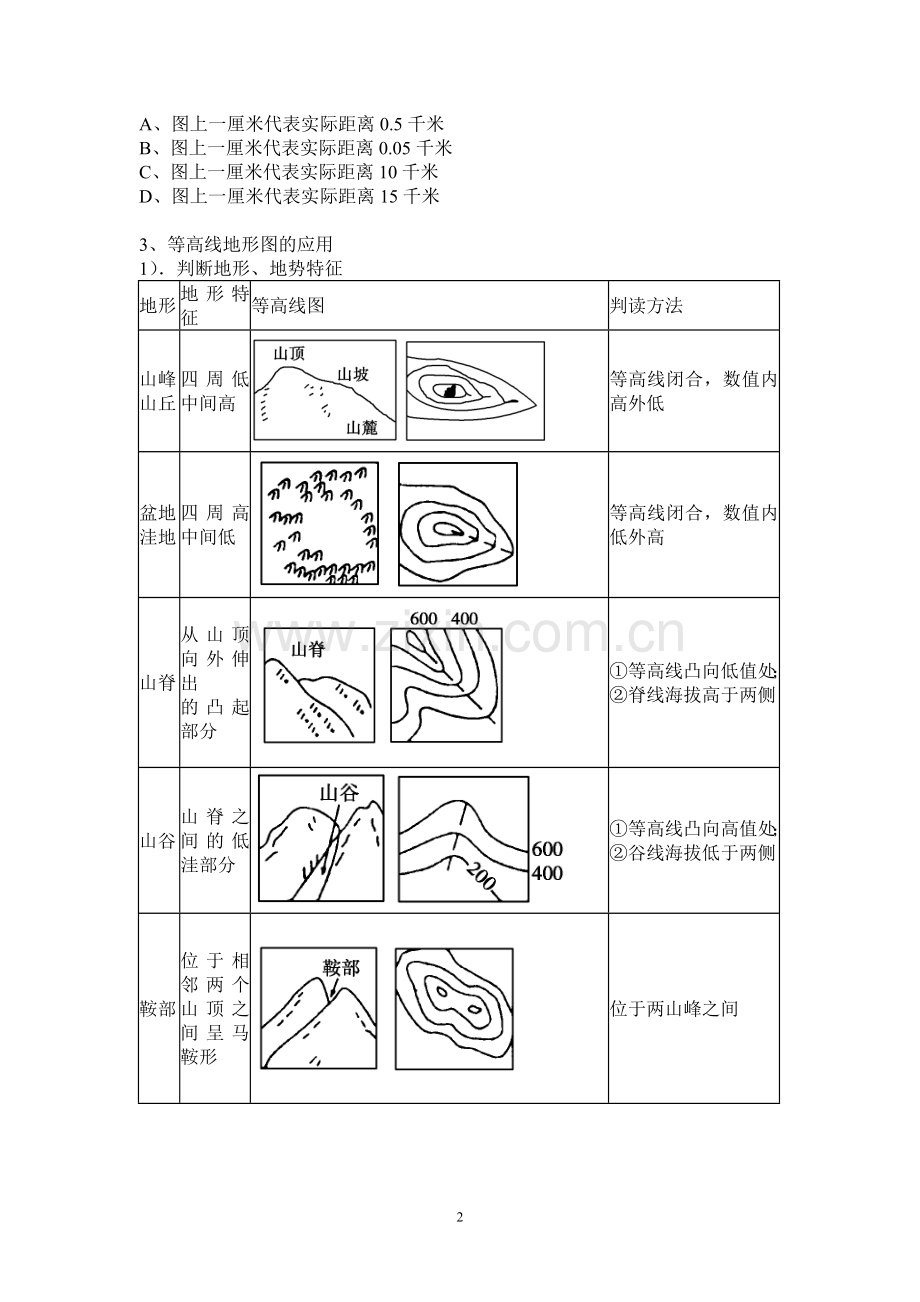

3、等高线地形图的应用
1）．判断地形、地势特征
地形
地形特征
等高线图
判读方法
山峰
山丘
四周低中间高

等高线闭合，数值内高外低
盆地
洼地
四周高中间低

等高线闭合，数值内低外高
山脊
从山顶向外伸出
的凸起部分

①等高线凸向低值处；
②脊线海拔高于两侧
山谷
山脊之间的低洼部分

①等高线凸向高值处；
②谷线海拔低于两侧
鞍部
位于相邻两个山顶之间呈马鞍形

位于两山峰之间
陡崖
近于垂直的山坡

①等高线重合；
②根据陡崖符号
平原
海拔一般低于200米，平坦

等高线稀疏，数值小
丘陵
海拔在500米以下，
起伏小

类似山地，数值小

2）、判断水系特征、水文特征
A、水系特征：上地常形成放射状水系；盆地常形成向心状水系；山脊常形成分水岭（山脊处等高线弯曲最大处的连线称分水线）；山谷常有河流发育，等高线穿越河谷时向上弯曲，即河流流向与等高线凸出方向相反。
B、水文特征：等高线密集的河谷，河流流速大，陡崖处有时形成瀑布；河流的流量还与流域面积（集水区面积）和所处迎风坡、背风坡有关；河流流出山口常形成冲积扇。

3）、帮助人民在工农业生产活动中进行正确的区位选择

A、 确定水库库址与大坝坝址
水库库区宜选择在河谷、山谷地区或选择在口袋形的洼地、小盆地，这些地区库容大，有较大的积水面积（如上图中甲处）。
水库坝址应选择在河谷、山谷地区的最窄处或口袋形的洼地、小盆地的袋口处（如上图中已处）,确定坝高时应依据出口处等高线的高程（如上图中应选择200米高程），坝长可依据比例尺计算得出。

B、 确定交通线路
一般交通建设的线路选择要求坡度平缓、线路较短，尽量少占用农田、少建桥梁，避开断崖、陡坡等，如下图所示：

从A处修建铁路到C处，经过B处坡度较缓，施工较易；而经过D处则坡度较陡，施工不易，增加建设费用，故应选择图中的虚线线路。

C、 指导农业生产布局
根据等高线地形图反映出来的地貌类型、地势起伏、坡度陡缓，结合气候和水源条件，因地制宜地提出农林牧副渔业布局方案。例如，平原宜发展种植业，山区宜发展林业、牧业。

D、 影响工业区、居民区选址
工业区宜建在地形平坦开阔的地区，最好是交通便利，水源充足，接近资源；居民区最好建在依山傍水、地形开阔的向阳地带，并且要交通便利，远离污染。

4）、有关问题的计算
A、计算两地间的相对高度
从登高线上读出任意两点的海拔高度，就可以计算这两点的相对高度：
H相=H高—H低

B、计算两地间的气温差
已知某地的气温和两地间的相对高度，根据气温垂直递减率（0.6摄氏度每一百米）可计算出两地间的气温差异：T差=0.6/100×H相（摄氏度）

C、估算某地形区的相对高度
在等高线地形图上，某地形区最下部等高线的注记高程为H低，最上部等高线的注记高程为H高，该图的等高距为d，则该地形区的相对高度为：
H高－H低≤H相＜H高－H低＋2d
D、 估算陡崖的相对高度
一般情况下，等高线不能相交，因为同一点不会有两个海拔高度。但在悬崖峭壁处，等高线可以重合。假设陡崖处重合的等高线有n条，等高距为d，则陡崖的相对高度H的取值范围是：(n－1)d≤H<(n＋1)d。 ②崖顶处海拔高度H取值范围：A≤H＜A＋h，A为崖顶处闭合等高线中海拔最大值。
③崖底处海拔高度H取范围：B－h＜H≤B，B为重合等高线中海拔最小值。

3．(2010·浙江卷)下图是某地地形图，MN、PQ是地形剖面线。①、②是水库，若从中选择
一个作为自来水厂的水源地，其条件是自流引水且工程建设费用最小。完成(1)～(2)题。

(1)M→N、P→Q对应的地形剖面图和应选择的水库分别是 (　　)
A.甲、乙；① B.乙、甲；②
C．甲、乙；② D．乙、甲；①
(2)Z村拟建一座玻璃温室大棚和一家污水处理厂，应依次布局在 (　　)
A．③④ B．④⑤ C．⑤⑥ D．③⑥
解析：(1)从总体来看图中的地形剖面线MN的海拔南部高于北部，PQ的海拔西部
高于东部，故分别对应甲、乙两个地形剖面图。水源地的选择要求工程建设费用
最小且自流引水，水库①距离自来水厂远，且途中有海拔较高的地段，需要用动
力把水提升到较高的地区，不能自流引水；水库②距离自来水厂较近，且全程可
以自流引水，故选C。
(2)Z村东部有一条河流，根据等高线判断其应该为自北向南流，故污水处理厂只能
建在河流的下游⑥处，排除A、B两项；玻璃温室大棚应选择在地势平坦开阔、光照
充足、向阳的地方布局，③处最符合条件，故选D。
答案：(1)C (2)D

规律总结：等高线的判读注意“五读”

(1)延伸方向——等高线延伸方向为地形走向，与等高线垂直方向为坡度最陡方向，是水流方向。
(2)疏密程度——密陡疏缓。等高线稀疏表示坡度缓，等高线密集表示坡度陡。
(3)极值——某区域海拔最大或最小情况，显示该区域地势起伏大小。
(4)弯曲状况——等高线向地势低的方向凸，则为山脊；相反则为山谷。
(5)闭合等高线——高度不在正常范围内，其特点是“大于大的”或“小于小的”。

2．读“某地区等高线地形图”，完成(1)～(3)题。

(1)关于图中规划公路叙述正确的是 (　　)
A．最大高差可能为180米
B．走向为东北—西南
C．长度约为6千米
D．穿越山脊地区
(2)沿图中a—b剖面线绘制的地形剖面是下图中的 (　　)

(3)在图示区域内拟建一座防火瞭望塔，在①②③④的选址方案中，瞭
望范围最大的是 (　　)
A．① B．② C．③ D．④

解析：第(1)题，图中的规划公路经过的最低点海拔为0～100米，最高点
为100～200米，所以相对高差为0～200米；规划公路的走向为西北—东南；
根据图中比例尺可知，规划公路的长度约为4千米，穿越的为鞍部。第(2)题，
由图知a—b剖面线经过的海拔最高点为700～800米，最低点为200～300米，
起点海拔为300～400米，终点为300～400米，再结合沿线穿过的地形类型可
确定正确答案为A项。第(3)题，④处海拔高，且周围基本没有阻挡物，瞭望
范围最大。
答案：(1)A　(2)A　(3)D
