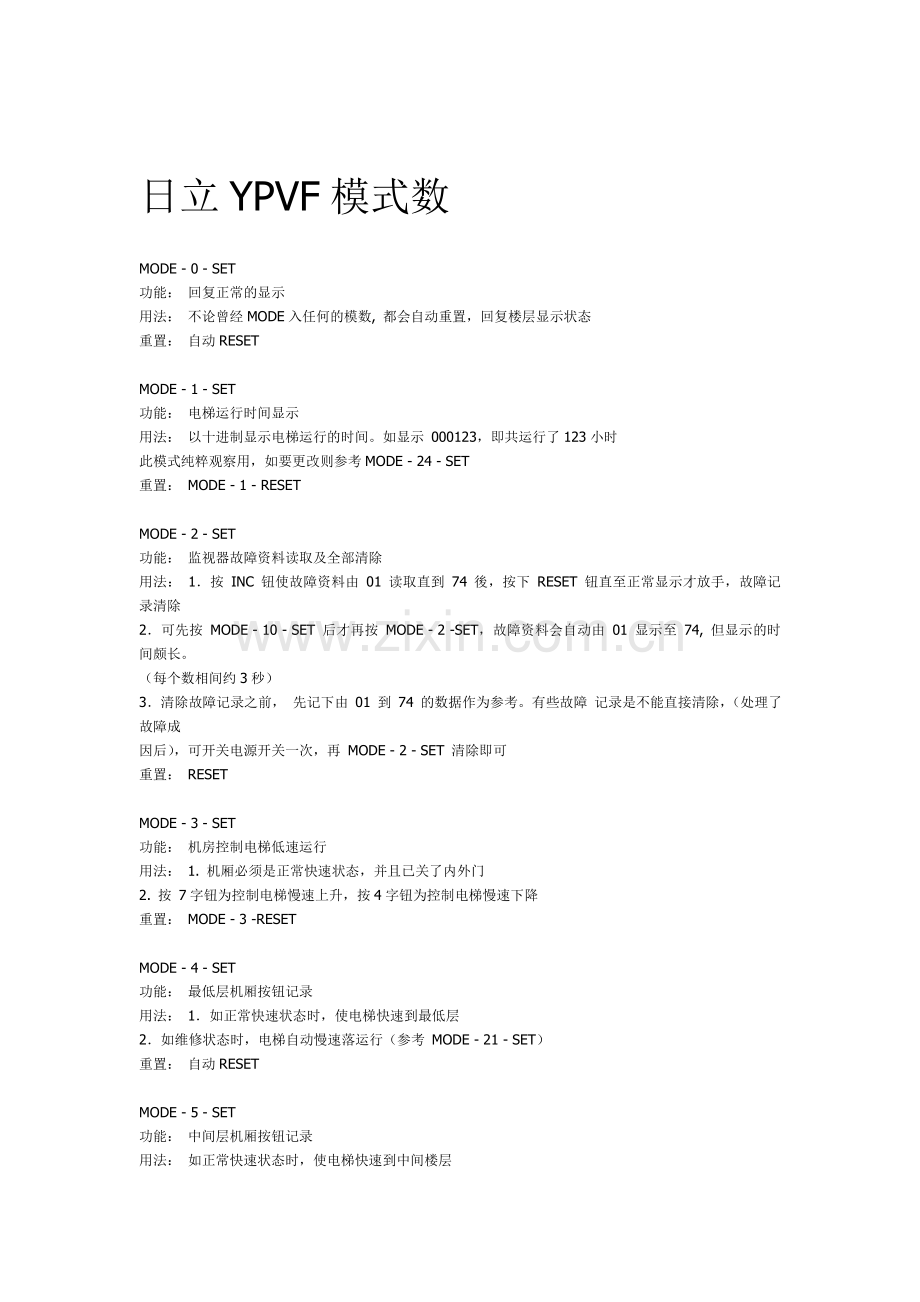

日立YPVF模式数

MODE - 0 - SET
功能： 回复正常的显示
用法： 不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态
重置： 自动RESET

MODE - 1 - SET
功能： 电梯运行时间显示
用法： 以十进制显示电梯运行的时间。如显示 000123，即共运行了123小时
此模式纯粹观察用，如要更改则参考MODE - 24 - SET
重置： MODE - 1 - RESET

MODE - 2 - SET
功能： 监视器故障资料读取及全部清除
用法： 1．按 INC 钮使故障资料由 01 读取直到 74 後，按下 RESET 钮直至正常显示才放手，故障记录清除
2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。
（每个数相间约3秒）
3．清除故障记录之前， 先记下由 01 到 74 的数据作为参考。有些故障 记录是不能直接清除，（处理了故障成
因后），可开关电源开关一次，再 MODE - 2 - SET 清除即可
重置： RESET

MODE - 3 - SET
功能： 机房控制电梯低速运行
用法： 1. 机厢必须是正常快速状态，并且已关了内外门
2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降
重置： MODE - 3 -RESET

MODE - 4 - SET
功能： 最低层机厢按钮记录
用法： 1．如正常快速状态时，使电梯快速到最低层
2．如维修状态时，电梯自动慢速落运行（参考 MODE - 21 - SET）
重置： 自动RESET

MODE - 5 - SET
功能： 中间层机厢按钮记录
用法： 如正常快速状态时，使电梯快速到中间楼层
重置： 自动RESET

MODE - 7 - SET
功能： 最高层机厢按钮记录
用法： 1．如正常快速状态时，使电梯快速到最高层
2．如维修状态时，电梯自动慢速上升运行（参考 MODE - 21 - SET）
重置： 自动 RESET

MODE - 10 - SET
功能： 监视器故障资料自动读取
用法： 先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时
间颇长。（每个数相间约3秒）
重置： 自动RESET

MODE - 11 - SET
功能： 楼层阶高测量运行 （将楼层距离数据输入电脑）
用法： 电梯於最低层转为快速状态，按入 MODE - 11 - SET後，（电梯会自动转为慢速状态），按 START 钮直至
电梯慢速上升，当电梯上升至最高层後，#50B 继电器自行释放成OFF，将1号 DIP制拨向上ON，等待直至 #50B继电
器自动转回ON 后，将1号DIP制拨回下OFF，按 MODE - 11 - RESET，测试完成
重置： MODE - 11 - RESET

MODE - 12 - SET
功能： 外指示灯检查
用法： 阶高测试完成，电梯可正常高速运行后，如按下MODE - 12 - SET，则会出现下列情况：
1. 发光管型指示灯时：由下至上每层走马式闪亮．及上落灯亦会闪亮
2. 如数字式指示灯时，则以 8 8 型式闪亮，上落灯亦会闪亮
重置： MODE - 12 - RESET

MODE - 13 - SET
功能： 超载状态切除
用法： 1. 当电梯超载时，（蜂鸣器响并不会自动关门），按下 MODE - 13 - SET 电梯则会暂时切除超载状态，可
以进行一次快速运行，运行后，自动转回超载警示状态
2. 此方法只作超载测量运行用
重置： 一次自动RESET

MODE - 14 - SET
功能： SDS 切除试验（多以在高速电梯 HVF型使用）
用法： 多用以试验空载上运行冲顶或满载下运行冲程，模拟电梯电脑的SDS减速资料出错， 当电梯踫到减速开关时，
电梯马上急停，确保电梯安全。及可检查纲丝缆打滑情度。
重置： 一次自动RESET

MODE - 15 - SET
功能： 电梯专用运行
用法： 按入模式后，电梯变成专用状态。（会取消自动运行，群控状态，司机控制状态，外按钮叫唤等功能取消）
机厢按钮呼唤正常，但要按机厢CLOSE关门钮才可运行
重置： MODE - 15 - RESET

MODE - 16 - SET
功能： 精密平层状态切除 （1.5米/秒速度，1.75米/秒速度电梯或特别情况下特 殊电梯 ）
用法： 1. 如果电梯平层有问题，检查时会被微平层的功能所影响，切除该功能后，检查楼层平层会比较方便准确
2. 如果微平层的检测器故障，电梯平层误差很大及会出现故障，可用此方法暂时取消微平层功能， 待更换检测器
后再回复功能
重置： MODE - 16 - RESET

MODE - 20 - SET
功能： 故障码的连续显示
用法： 按入后，显示器会以主电脑故障码--->副电脑故障码状态连续 显示
重置： MODE - 20 - RESET

MODE - 21- SET
功能： 机厢按钮讯号记录
用法： 1. 如果需要快速运行指定的楼层，可先MODE - 21 - SET，然后在机厢内按下所要运行的楼层，电梯就会
不停在所按的楼层间运行，直至关掉电源或状态取消为止
2. 电梯为机厢控制的维修状态，如需要在机房控制上下运行，先按 MODE - 21 - SET，然后按MODE - 4 - SET（
下行 ）或MODE - 7 - SET（上行 ）等于有人在机厢按下维修时的最上层或最下层钮作上下运行一样，但此状态比
较危险，因电梯会一直上行 或下行 ，直至踫到停速制为止。要确保电梯井内没有工作人员工作或没有问题才可运行
重置： MODE - 21 - RESET
下）

注意：1，相关操作请学习日立ypvf电梯连载
     2，由于部分模式可能不利于电梯设备，这里并未列出，会员可以到会员之家下载参考。

MODE - 22- SET
功能： 主电脑数据的读取及重写
用法： 可读取或重写主电脑地址资料 （16进制显示）
写入： 关安全开关令#50B继电器释放OFF，1号DIP制向上ON，并要停止电脑程序运行
重置： MODE - 22 - RESET

MODE - 23- SET
功能： 副电脑数据的读取及重写
用法： 可读取或重写副电脑地址资料 （16进制显示）
写入： 关安全开关令#50B继电器释放OFF，1号DIP制向上ON，并要停止电脑程序运行
重置： MODE - 23 - RESET

MODE - 24- SET
功能： 改写电梯的运行时间
用法： 改写电梯的运行时间， 以10进制小时为单位
写入： 关安全开关令#50B继电器释放OFF，1号DIP制向上ON
重置： MODE - 24 - RESET

MODE - 34- SET
功能： 空载零点设 入（有差动变压器作重量检测）
用法： 把空载时重量检测的差动变压器输出电压资料输入电脑
写入： 关安全开关令#50B继电器释放OFF，1号DIP制向上ON
重置： MODE - 34 - RESET

MODE - 35- SET
功能： 满载检定设 入（有差动变压器作重量检测）
用法： 把满载时重量检测的差动变压器输出电压资料输入电脑
写入： 关安全开关令#50B继电器释放OFF，1号DIP制向上ON
重置： MODE - 35 - RESET

MODE - 40- SET
功能： 运行速度调整
用法： 1. 将 电梯的快速标准速度减低，以$01为0.25米/秒（15米/分）为单位向下减少
2. 如 电梯标准速度为1.75米/秒 （105米/分），数据显示为 $0007，如需要改为1米/秒 （60米/分），改为 $0004 即可
3. 只能改小， 不能改大，只以标准速度为限，即改为$000A亦不能成为2.5米/秒 （150米/分），但对电梯运行 无碍
写入： 关安全开关令#50B继电器释放OFF，1号DIP制向上ON
重置： MODE - 40 - RESET

MODE - 45- SET
功能： 20% 以上载量的上行调整（无差动变压器，1米/秒速度以下）
用法： 上行的偏压数值设入
（500KG~750KG载重，数据为 $0000, 900KG~1150KG载重，数据为 $0900)
写入： 关安全开关令#50B继电器释放OFF，1号DIP制向上ON
重置： MODE - 45 - RESET

MODE - 46- SET
功能： 20% 以下载量的上行调整（无差动变压器，1米/秒速度以下）
用法： 上行的偏压数值设入 (数据为 $1500)
写入： 关安全开关令#50B继电器释放OFF，1号DIP制向上ON
重置： MODE - 46 - RESET

MODE - 47- SET
功能： 20% 以上载量的下行调整（无差动变压器，1米/秒速度以下）
用法： 下行的偏压数值设入 (数据为 $0000)
写入： 关安全开关令#50B继电器释放OFF，1号DIP制向上ON
重置： MODE - 47 - RESET

MODE - 50- SET
功能： 20% 以下载量的下行调整（无差动变压器，1米/秒速度以下）
用法： 下行的偏压数值设入 (数据为 $2000)
写入： 关安全开关令#50B继电器释放OFF，1号DIP制向上ON
重置： MODE - 50 - RESET

MODE - 51- SET
功能： 空载上行的起动调整（有差动变压器作重量检测）
用法： 如空载上行起动急，加大原始数值（$2080) ，如上行起动倒落，减少原始数值
写入： 关安全开关令#50B继电器释放OFF，1号DIP制向上ON
重置： MODE - 51 - RESET

MODE - 52- SET
功能： 空载下行的起动调整（有差动变压器作重量检测）
用法： 如空载下行起动急落，加大原始数值（$30C0) ，如下行起动倒流上，减少原始数值
写入： 关安全开关令#50B继电器释放OFF，1号DIP制向上ON
重置： MODE - 52 - RESET

MODE - 53- SET
功能： 上行平层楼板误差调整
用法： 如上行停层时误差楼板高，减少原始数值（$007B) ，如上行停层时误差楼板低，加大原始数值
写入： 关安全开关令#50B继电器释放OFF，1号DIP制向上ON
重置： MODE - 53 - RESET

MODE - 54- SET
功能： 下行平层楼板误差调整
用法： 如下行停层时误差楼板高，加大原始数值（$007B) ，如下行停层时误差楼板低，减少原始数值
写入： 关安全开关令#50B继电器释放OFF，1号DIP制向上ON
重置： MODE - 54 - RESET

MODE - 55- SET
功能： 重载起动补偿调整 （只对满载上运行）
用法： 在电梯满载起动时，如上行起动时倒流落，加大原始数值（ $00B0），如上行起动时急升，减少原始数值
写入： 关安全开关令#50B继电器释放OFF，1号DIP制向上ON
重置： MODE - 55 - RESET
