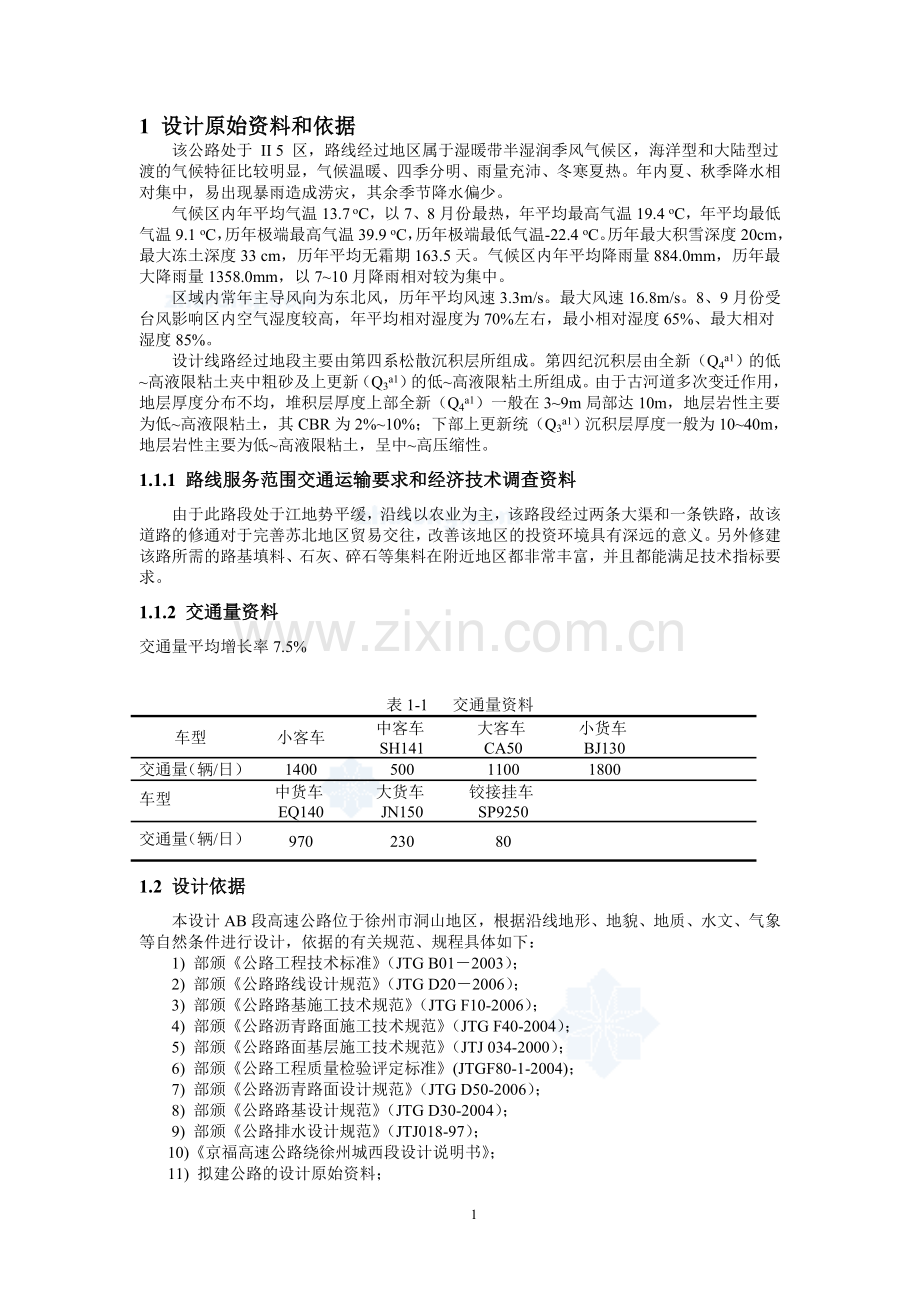

沥青路面结构层计算示例.doc_第1页
第1页 / 共11页

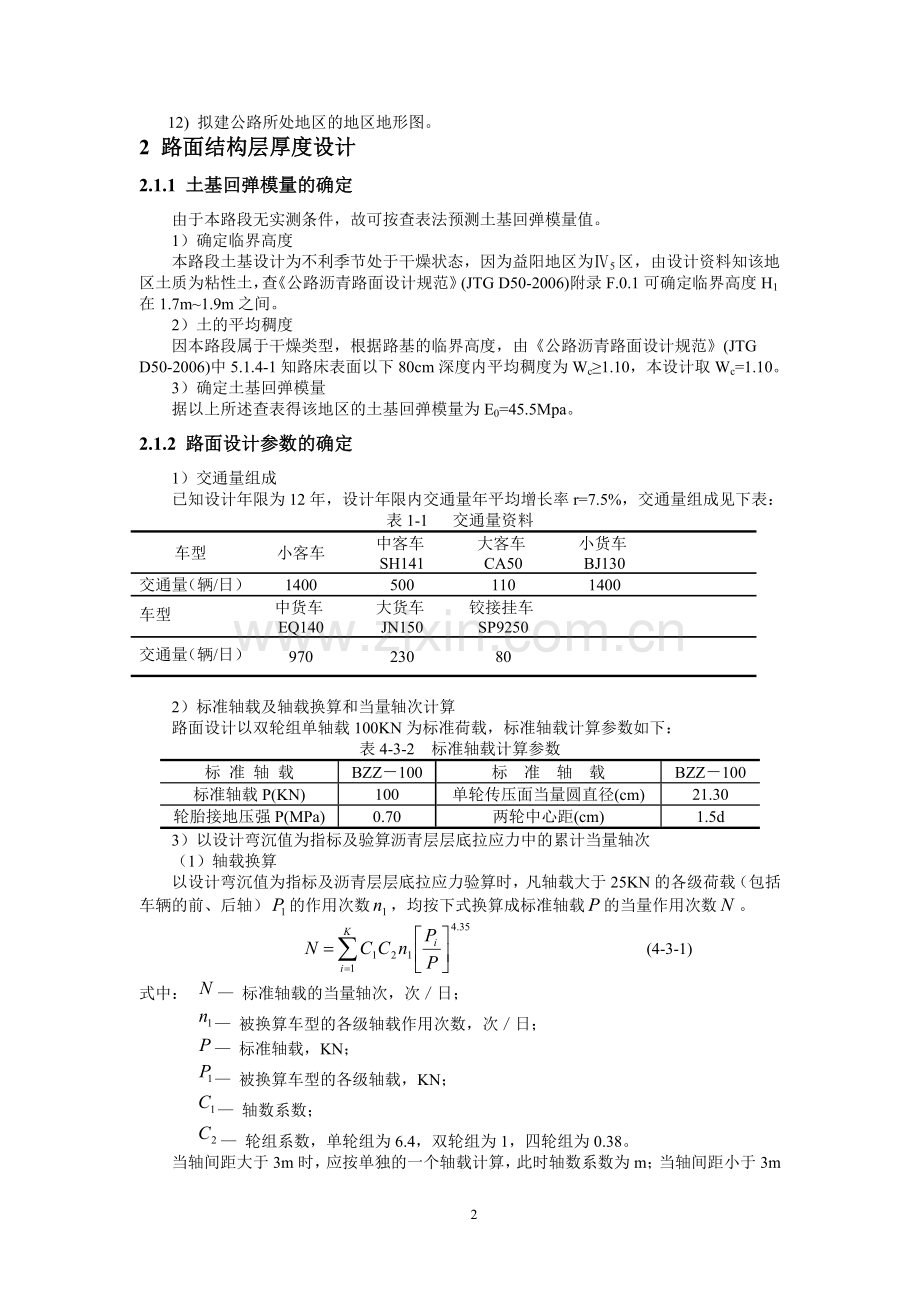

沥青路面结构层计算示例.doc_第2页
第2页 / 共11页


点击查看更多>>
资源描述
1 设计原始资料和依据 该公路处于 II 5 区,路线经过地区属于湿暖带半湿润季风气候区,海洋型和大陆型过渡的气候特征比较明显,气候温暖、四季分明、雨量充沛、冬寒夏热。年内夏、秋季降水相对集中,易出现暴雨造成涝灾,其余季节降水偏少。 气候区内年平均气温13.7 oC,以7、8月份最热,年平均最高气温19.4 oC,年平均最低气温9.1 oC,历年极端最高气温39.9 oC,历年极端最低气温-22.4 oC。历年最大积雪深度20cm,最大冻土深度33 cm,历年平均无霜期163.5天。气候区内年平均降雨量884.0mm,历年最大降雨量1358.0mm,以7~10月降雨相对较为集中。 区域内常年主导风向为东北风,历年平均风速3.3m/s。最大风速16.8m/s。8、9月份受台风影响区内空气湿度较高,年平均相对湿度为70%左右,最小相对湿度65%、最大相对湿度85%。 设计线路经过地段主要由第四系松散沉积层所组成。第四纪沉积层由全新(Q4a1)的低~高液限粘土夹中粗砂及上更新(Q3a1)的低~高液限粘土所组成。由于古河道多次变迁作用,地层厚度分布不均,堆积层厚度上部全新(Q4a1)一般在3~9m局部达10m,地层岩性主要为低~高液限粘土,其CBR为2%~10%;下部上更新统(Q3a1)沉积层厚度一般为10~40m,地层岩性主要为低~高液限粘土,呈中~高压缩性。 1.1.1 路线服务范围交通运输要求和经济技术调查资料 由于此路段处于江地势平缓,沿线以农业为主,该路段经过两条大渠和一条铁路,故该道路的修通对于完善苏北地区贸易交往,改善该地区的投资环境具有深远的意义。另外修建该路所需的路基填料、石灰、碎石等集料在附近地区都非常丰富,并且都能满足技术指标要求。 1.1.2 交通量资料 交通量平均增长率7.5% 表1-1 交通量资料 车型 小客车 中客车SH141 大客车CA50 小货车BJ130 交通量(辆/日) 1400 500 1100 1800 车型 中货车EQ140 大货车JN150 铰接挂车SP9250 交通量(辆/日) 970 230 80 1.2 设计依据 本设计AB段高速公路位于徐州市洞山地区,根据沿线地形、地貌、地质、水文、气象等自然条件进行设计,依据的有关规范、规程具体如下: 1) 部颁《公路工程技术标准》(JTG B01-2003); 2) 部颁《公路路线设计规范》(JTG D20-2006); 3) 部颁《公路路基施工技术规范》(JTG F10-2006); 4) 部颁《公路沥青路面施工技术规范》(JTG F40-2004); 5) 部颁《公路路面基层施工技术规范》(JTJ 034-2000); 6) 部颁《公路工程质量检验评定标准》(JTGF80-1-2004); 7) 部颁《公路沥青路面设计规范》(JTG D50-2006); 8) 部颁《公路路基设计规范》(JTG D30-2004); 9) 部颁《公路排水设计规范》(JTJ018-97); 10)《京福高速公路绕徐州城西段设计说明书》; 11) 拟建公路的设计原始资料; 12) 拟建公路所处地区的地区地形图。 2 路面结构层厚度设计 2.1.1 土基回弹模量的确定 由于本路段无实测条件,故可按查表法预测土基回弹模量值。 1)确定临界高度 本路段土基设计为不利季节处于干燥状态,因为益阳地区为Ⅳ5区,由设计资料知该地区土质为粘性土,查《公路沥青路面设计规范》(JTG D50-2006)附录F.0.1可确定临界高度H1在1.7m~1.9m之间。 2)土的平均稠度 因本路段属于干燥类型,根据路基的临界高度,由《公路沥青路面设计规范》(JTG D50-2006)中5.1.4-1知路床表面以下80cm深度内平均稠度为Wc≥1.10,本设计取Wc=1.10。 3)确定土基回弹模量 据以上所述查表得该地区的土基回弹模量为E0=45.5Mpa。 2.1.2 路面设计参数的确定 1)交通量组成 已知设计年限为12年,设计年限内交通量年平均增长率r=7.5%,交通量组成见下表: 表1-1 交通量资料 车型 小客车 中客车SH141 大客车CA50 小货车BJ130 交通量(辆/日) 1400 500 110 1400 车型 中货车EQ140 大货车JN150 铰接挂车SP9250 交通量(辆/日) 970 230 80 2)标准轴载及轴载换算和当量轴次计算 路面设计以双轮组单轴载100KN为标准荷载,标准轴载计算参数如下: 表4-3-2 标准轴载计算参数 标 准 轴 载 BZZ-100 标 准 轴 载 BZZ-100 标准轴载P(KN) 100 单轮传压面当量圆直径(cm) 21.30 轮胎接地压强P(MPa) 0.70 两轮中心距(cm) 1.5d 3)以设计弯沉值为指标及验算沥青层层底拉应力中的累计当量轴次 (1)轴载换算 以设计弯沉值为指标及沥青层层底拉应力验算时,凡轴载大于25KN的各级荷载(包括车辆的前、后轴)的作用次数,均按下式换算成标准轴载的当量作用次数。 (4-3-1) 式中: — 标准轴载的当量轴次,次/日; — 被换算车型的各级轴载作用次数,次/日; — 标准轴载,KN; — 被换算车型的各级轴载,KN; — 轴数系数; — 轮组系数,单轮组为6.4,双轮组为1,四轮组为0.38。 当轴间距大于3m时,应按单独的一个轴载计算,此时轴数系数为m;当轴间距小于3m时,按双轴或多轴计算,轴数系数按下式计算。 (4-3-2)式中: m— 轴数。 本路段轴载换算如下表所示。 表4-3-3 标准轴载换算(一) 车 型 Pi(KN) C1 C2 n1 N1 交通 SH-141 后轴 55.1 1.0 1.0 500 37.4 前轴 25.55 1.0 6.4 500 8.46 解放 CA-50 后轴 68.2 1.0 1.0 110 20.81 前轴 28.7 1.0 6.4 110 3.09 北京 BJ-130 后轴 27.4 1.0 1.0 1400 5.02 前轴 13.4 1.0 6.4 1400 1.43 东风 EQ-140 后轴 69.3 1.0 1.0 970 196.77 前轴 23.6 1.0 6.4 970 11.62 黄河 JN-150 后轴 101.6 1.0 1.0 230 246.44 前轴 49 1.0 6.4 230 66.11 东风SP9250 后轴 113.3 3.4 1.0 240 413.15 前轴 50.7 1.0 6.4 80 26.67 合 计 1036.97 (2)累计当量轴次计算 由《公路沥青路面设计规范》(JTG D50-2006)3.1.2-1设计年限内一个车道上的累计当量轴次按下式计算。 (4-3-3) 式中: —设计年限内一个车道上的累计当量轴次,次; —设计年限,12年; —路面竣工后第一年双向日平均当量轴次,次/日; —设计年限内交通量的平均年增长率(%),应根据实际情况调查,预测交通量增长,经分析确定; —车道系数,查《公路沥青路面设计规范》(JTJ014-97)确定车道系数为0.4~0.5,本设计取=0.7。 设计年限内一个车道上的累计当量轴次为 =4881289.995(次) 4)验算半刚性基层层底拉应力中的累计当量轴次 当进行半刚性基层层底拉应力验算时,各种车型的前后轴的作用次数,均按下式转换成标准轴载的当量作用次数。    (4-3-4) 式中: —轴数系数; —轮组系数,单轮组为18.5,双轮组为1.0,四轮组为0.09。 当轴间距小于3m时,双轴或多轴的轴数系数按下式计算。       (4-3-5) 计算结果如下表。 表4-3-4 标准轴载换算(二) 车 型 Pi(KN) C1 C2 n1 N1 交通 SH-141 后轴 55.1 1.0 1.0 500 37.4 前轴 25.55 1.0 18.5 500 24.45 解放 CA-50 后轴 68.2 1.0 1.0 110 20.81 前轴 28.7 1.0 18.5 110 8.93 北京 BJ-130 后轴 27.4 1.0 1.0 1400 5.02 前轴 13.4 1.0 18.5 1400 4.13 东风 EQ-140 后轴 69.3 1.0 1.0 970 196.77 前轴 23.6 1.0 18.5 970 33.59 黄河 JN-150 后轴 101.6 1.0 1.0 230 246.44 前轴 49 1.0 18.5 230 191.10 东风SP9250 后轴 113.3 3.4 1.0 240 413.15 前轴 50.7 1.0 18.5 80 77.09 合 计 1258.88 设计年限内一个车道上的累计当量轴次仍按式(4-3-3)进行计算: = 5925878.62(次) 2.1.3 路面结构层厚度计算 路面结构及计算参数见表4-3-5。 表4-3-5 路面结构及计算参数 层次 材料名称 厚 度(cm) 200C抗压回弹模量(MPa) 150C抗压回弹模量(Mpa) 15o劈裂强度(MPa) 1 AC-13细粒式沥青混凝土 5 1400 2000 1.4 2 AC-20中粒式沥青混凝土 7 1200 1800 1.0 3 AC-25粗粒式沥青混凝土 9 1000 1400 0.8 4 水泥稳定碎石 ? 1500 1500 0.7 5 石灰稳定土 20 550 550 0.225 6 土基 —— 45.5 —— 1)按容许弯沉计算路面厚度 路面设计弯沉值是表征路面整体刚度大小的指标,是根据设计年限内每个车道累计标准当量轴次、公路等级、面层和基层的类型等确定的。 路面设计弯沉值可按下式计算: (4-3-6) 式中: —路面设计弯沉值(0.01mm); —设计年限内一个车道上的累计当量轴次; —公路等级系数,高速公路、一级公路为1.0,二级公路为1.1,三、四级公路为1.2; —面层类型系数,沥青混凝土面层为1.0; —路面结构类型系数,半刚性基层、刚性基层沥青路面为1.0,柔性基层沥青路面为1.6,若基层由半刚性基层与柔性基层组合而成,通过线性内插确定。 根据上式计算得: =30.33(0.01mm) 2)结构层材料的容许弯拉应力 高速公路的沥青混凝土面层或半刚性材料基层、底基层,在进行层底拉应力验算时,结构层底面计算点的拉应力应小于或等于该层材料的容许弯拉应力,即: ≤  (4-3-7) 容许弯拉应力按下式列公式计算: (4-3-8) 式中: —路面结构层材料的容许弯拉应力(MPa); —沥青混凝土或半刚性材料的劈裂强度(MPa)。对沥青混凝土指15℃时的劈裂强度;对水泥稳定类材料为龄期90d的劈裂强度(MPa);对二灰稳定类、石灰稳定类的材料为龄期180d的劈裂强度(MPa); —抗压强度结构系数。 对沥青混凝土面层: (4-3-9) 式中: —沥青混凝土级配类型系数,细、中粒式沥青混凝土为1.0,粗粒式沥青混凝土为1.1。 对无机结合稳定集料类: (4-3-10) 对无机结合类稳定细粒土类: (4-3-11) (1)沥青混凝土上面层AC-13 =1.4Mpa =0.09×(4881289.995)0.22/1.1=2.423 = (2)沥青混凝土中面层AC-20 =1.0Mpa =0.09×(4881289.995)0.22/1.1=2.423 = (3)沥青混凝土下面层AC-25 =0.8Mpa =0.09×(4881289.995)0.22/1.1=2.423 = (4)水泥稳定碎石基层 =0.7 Mpa =0.35×(4881289.995)0.11/1.1=1.731 = (5)石灰稳定土底基层 =0.225Mpa =0.45×(4881289.995)0.11/1.1=2.226 = 3)路面厚度计算 路面厚度是根据多层弹性理论、层间接触条件为完全连续体系时,在双圆均布荷载作用下,轮隙中心处实测路表弯沉值等于设计弯沉值的设计原则进行计算(其力学图式如图4-3-1),即   =  (4-3-12) 图4-3-1 路表弯沉值计算图式 路表弯沉值按下式计算: (4-3-13) (4-3-14) 式中: —路面实测弯沉值,0.01mm; p、—标准车型的轮胎接地压强(MPa)和当量圆半径,cm; F—弯沉综合修正系数; —理论弯沉系数; 或—土基回弹模量值,MPa; 、、—各层材料回弹模量值; 、、 —各结构层厚度,cm。 计算得: =0.607 由式(4-3-13)得理论弯沉系数: 这是一个多层体系,计算时可以先将多层体系转换为当量三层体系,求出中间层的厚度H,然后再求出基层厚度,转换图式如下: 图4-3-2 弯沉三层体系换算图式 由,查《路基路面工程》(邓学钧主编 张登良主审,人民交通出版社)第360页图14-14得。 由,查《路基路面工程》(邓学钧主编 张登良主审,人民交通出版社)第360页图14-14得。 由于,所以 ==0.651 再由,和=0.651查《路基路面工程》(邓学钧主编 张登良主审,人民交通出版社)第360页图14-14得 , 从而,cm 根据等效路表弯沉的结构层转换公式: 得:cm, 取12cm计。 4)验算弯拉应力 (1)上面层底面弯拉应力验算 先转化成三层体系(模量采用15℃时的抗压回弹模量),图示如下: 图4-3-3 AC-13上面层弯拉应力三层体系换算图 上层厚度为cm。 中层厚度为: cm 对高速公路的沥青混凝土面层和半刚性基层、低基层进行拉应力的验算时,各层按连续验算。 验算层低拉应力时根据多层弹性理论,层间接触条件为完全连续体系,以双圆荷载作用下按下式计算层低最大拉应力。 (4-3-15) 应以下式计算: (4-3-16) 式中: 、—系数。 验算层低拉应力时,应满足下式要求: (4-3-17) 式中: —容许拉应力。 由,查《路基路面工程》(邓学钧主编 张登良主审,人民交通出版社)第362页图14-18得无具体的。 由,,查表无具体的值。 由,,查表无具体的值。 说明上面层底面所受拉应力较小,即可认为:,从而,<0<=0.5778Mpa,满足强度要求。 (2)中面层底面拉应力验算 三层体系转化图示如下: 图4-3-3 AC-20中面层弯拉应力三层体系换算图 上面层厚度:cm 中层厚度: cm 同理,查表得,从而,<0<=0.4077MPa,满足强度要求。 (3)下面层底面拉应力验算 三层体系转化图示如下: 图4-3-4 AC-25下面层弯拉应力三层体系换算 上面层厚度:cm 中层厚度:cm 查表得,从而,<0<=0.3302MPa,满足强度要求。 (3)基层层底拉应力验算 三层体系转化图示如下: 图4-3-5 基层弯拉应力三层体系换算图 上面层厚度: cm 中层厚度:H=20cm 由,查《路基路面工程》(邓学钧主编 张登良主审,人民交通出版社)第362页图14-18得: Mpa; 由查表得; 由,,查表得; 从而: Mpa,所以基层满足抗弯拉要求。 (4)底基层层底拉应力验算 三层体系转化图示如图4-3-6所示。 图4-3-6 底基层弯拉应力三层体系换算图 上层厚度:=33.21cm 根据(4)中各参数查《路基路面工程》(邓学钧主编 张登良主审,人民交通出版社)第363页图14-19得Mpa,, 从而,Mpa, 所以底基层满足抗弯拉要求。 通过计算可知方案一的路面总厚度为5+7+9+12+20=53cm。 11
