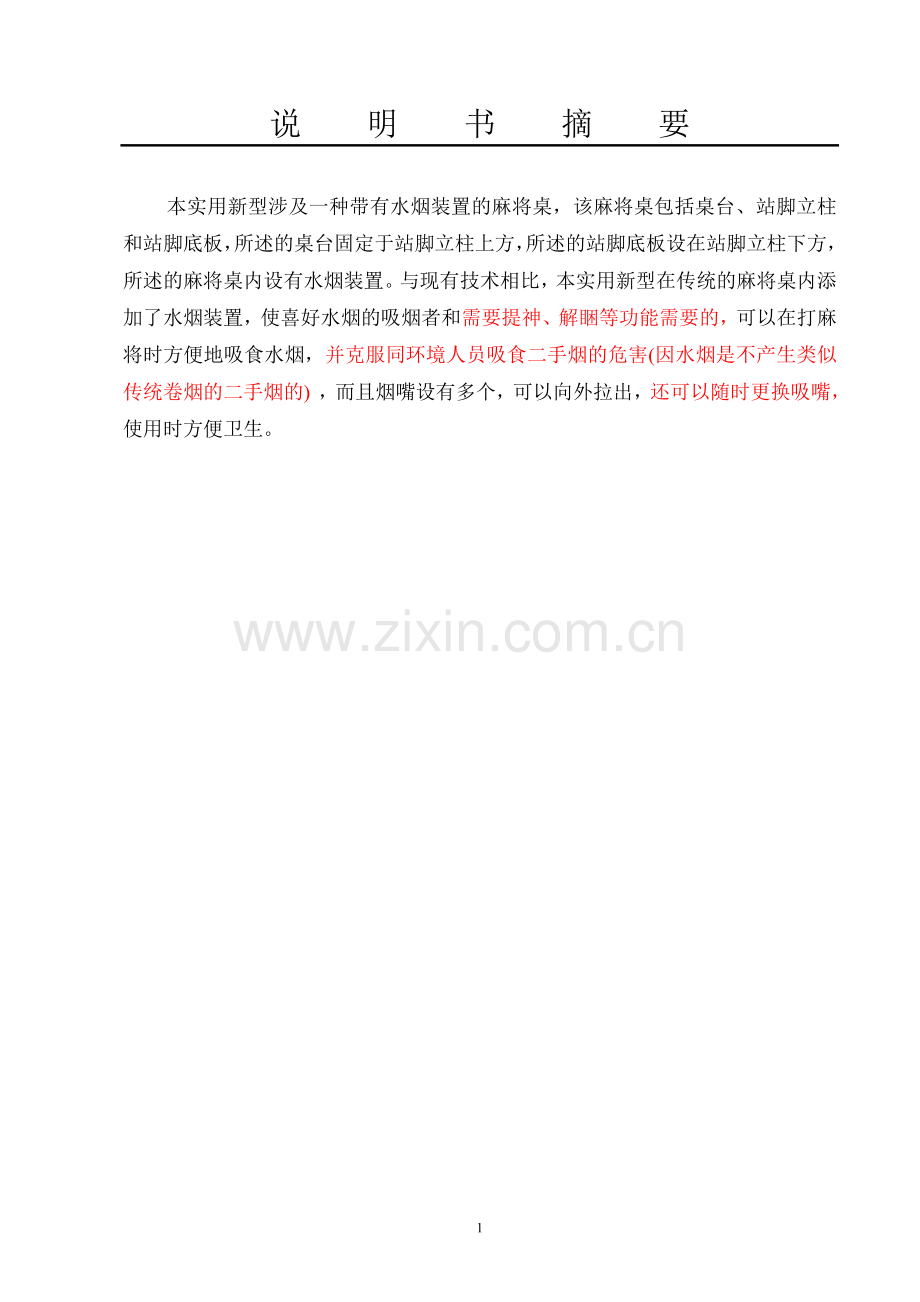

说 明 书 摘 要

本实用新型涉及一种带有水烟装置的麻将桌，该麻将桌包括桌台、站脚立柱和站脚底板，所述的桌台固定于站脚立柱上方，所述的站脚底板设在站脚立柱下方，所述的麻将桌内设有水烟装置。与现有技术相比，本实用新型在传统的麻将桌内添加了水烟装置，使喜好水烟的吸烟者和需要提神、解睏等功能需要的，可以在打麻将时方便地吸食水烟，并克服同环境人员吸食二手烟的危害(因水烟是不产生类似传统卷烟的二手烟的) ，而且烟嘴设有多个，可以向外拉出，还可以随时更换吸嘴，使用时方便卫生。

3
摘 要 附 图

权 利 要 求 书

1．一种带有水烟装置的麻将桌，该麻将桌包括桌台、站脚立柱和站脚底板，所述的桌台固定于站脚立柱上方，所述的站脚底板设在站脚立柱下方，其特征在于，所述的麻将桌内设有水烟装置。
2．根据权利要求1所述的一种带有水烟装置的麻将桌，其特征在于，所述的水烟装置包括壶体和4个烟嘴组件，所述的壶体设在桌台或站脚立柱内，壶体上设有连接软管，并通过该连接软管连接烟嘴组件，所述的烟嘴组件设在桌台的桌角处。
3．根据权利要求2所述的一种带有水烟装置的麻将桌，其特征在于，所述的壶体设在站脚立柱内部中央，站脚立柱一面侧壁上设有用于取放壶体的门。
4．根据权利要求2所述的一种带有水烟装置的麻将桌，其特征在于，所述的壶体设在站脚立柱内部的一侧。
5．根据权利要求2所述的一种带有水烟装置的麻将桌，其特征在于，所述的壶体有一至二个，均设在桌台内。
6．根据权利要求2至5中任一项所述的一种带有水烟装置的麻将桌，其特征在于，所述的壶体包括加热机构、过滤机构和通气管，所述的加热机构和过滤机构通过通气管连接。
7．根据权利要求2至5中任一项所述的一种带有水烟装置的麻将桌，其特征在于，所述的烟嘴组件包括若干烟嘴、烟嘴收纳管和烟嘴推出机构，所述的烟嘴依次叠放在烟嘴收纳管内，所述的连接软管与烟嘴组件的连接处设有伸缩管，该伸缩管可缩入烟嘴收纳管内，所述的烟嘴收纳管设在烟嘴推出机构内，烟嘴收纳管的烟嘴出口设有管盖，所述的烟嘴推出机构设在桌台的桌角处，烟嘴推出机构设有推出控制开关。
8．根据权利要求7所述的一种带有水烟装置的麻将桌，其特征在于，所述的烟嘴有5~20个。
9．根据权利要求1所述的一种带有水烟装置的麻将桌，其特征在于，所述的麻将桌为自动麻将桌或手动麻将桌。

说 明 书

一种带有水烟装置的麻将桌

技术领域
本实用新型涉及一种麻将桌，尤其是涉及一种带有水烟装置的麻将桌。

背景技术
世界各国有许多人都有吸烟的习惯，但是香烟对于体的危害众所周知，目前流行的水烟，对于吸烟者的身体健康几乎不会造成危害。由于水烟相对于普通香烟，体积较大，喜欢使用水烟的吸烟者在使用传统的麻将桌打麻将时，想要吸水烟就显得十分不便。

实用新型内容
本实用新型的目的就是为了克服上述现有技术存在的缺陷而提供一种方便吸烟者在打麻将时吸水烟的带有水烟装置的麻将桌。
本实用新型的目的可以通过以下技术方案来实现：一种带有水烟装置的麻将桌，该麻将桌包括桌台、站脚立柱和站脚底板，所述的桌台固定于站脚立柱上方，所述的站脚底板设在站脚立柱下方，其特征在于，所述的麻将桌内设有水烟装置。
所述的水烟装置包括壶体和4个烟嘴组件，所述的壶体设在桌台或站脚立柱内，壶体上设有连接软管，并通过该连接软管连接烟嘴组件，所述的烟嘴组件设在桌台的桌角处。
所述的壶体设在站脚立柱内部中央，站脚立柱一面侧壁上设有用于取放壶体的门。
所述的壶体还可以设在站脚立柱内部的一侧。
所述的壶体还可以有两个，且均设在桌台内。
所述的壶体包括加热机构、过滤机构和通气管，所述的加热机构和过滤机构通过通气管连接。
所述的烟嘴组件包括若干烟嘴、烟嘴收纳管和烟嘴推出机构，所述的烟嘴依次叠放在烟嘴收纳管内，所述的连接软管与烟嘴组件的连接处设有伸缩管，该伸缩管可缩入烟嘴收纳管内，所述的烟嘴收纳管设在烟嘴推出机构内，烟嘴收纳管的烟嘴出口设有管盖，所述的烟嘴推出机构设在桌台的桌角处，烟嘴推出机构设有推出控制开关。
所述的烟嘴有5~20个。
所述的麻将桌为自动麻将桌或手动麻将桌。
与现有技术相比，本实用新型在传统的麻将桌内安装了水烟装置，使喜好水烟的吸烟者可以在打麻将时方便地吸食水烟，而且烟嘴设有多个，可以向外拉出，使用时方便卫生。

附图说明
图1为本实用新型实施例1的结构示意图；
图2为本实用新型实施例2的结构示意图；
图3为本实用新型实时例3的结构示意图。

具体实施方式
下面结合附图和具体实施例对本实用新型进行详细说明。
实施例1
如图1所示，一种带有水烟装置的麻将桌，该麻将桌1包括桌台11、站脚立柱12和站脚底板13，桌台11固定于站脚立柱12上方，站脚底板13设在站脚立柱12下方，麻将桌1内设有水烟装置。该水烟装置包括壶体21和4个烟嘴组件22，壶体21包括加热机构25、过滤机构26和通气管27，均设在站脚立柱12中央，站脚立柱12一面侧壁上设有用于取放壶体21的门14，方便水烟装置壶体21的清洗和更换。壶体21上设有连接软管23，并通过该连接软管23连接烟嘴组件22。烟嘴组件22具体包括5~20个烟嘴、烟嘴收纳管5和烟嘴推出机构41，烟嘴依次叠放在烟嘴收纳管5内，可依次向外推出，连接软管23与烟嘴组件22的连接处设有伸缩管3，该伸缩管3可缩入烟嘴收纳管5内。烟嘴收纳管5通过烟嘴推出机构41设在桌台11的桌角处，可以通过设在桌台11上的推出控制开关42控制烟嘴收纳管5推出和伸入。烟嘴收纳管5的烟嘴出口处还设有管盖51，在不使用时关闭管盖51，保持烟嘴洁净。
实施例2
如图2所示，一种带有水烟装置的麻将桌，该麻将桌中水烟装置的壶体21设在站脚立柱12一侧，其余部分同实施例1。
实施例3
如图3所示，一种带有水烟装置的麻将桌，壶体设有两个，壶体的加热机构25、过滤机构26和通气管27均安装在桌台11内，加热机构25和过滤机构26之间通过通气管27连接，连接软管23设在加热机构25的顶部，其余部分同实施例1。
