序列信号发生器的分析
一、实验目的
1． 掌握由555定时器构成单稳态触发器的方法。
2． 研究应用555定时器构成单稳态触发器的功能和特性。
二、实验仪器
安装有Multisim10虚拟软件的个人电脑。
三、实验原理
单稳态触发器的主要功能是延时、定时。它主要有三个特点：
A． 有一个稳态和一个暂稳态；
B． 在外来出发脉冲的作用下，能够从稳态翻转为暂稳态；
C． 暂稳态维持一段时间以后将自动返回稳态，而暂稳态维持时间与触发脉冲无关，仅决定于电路本身的参数。

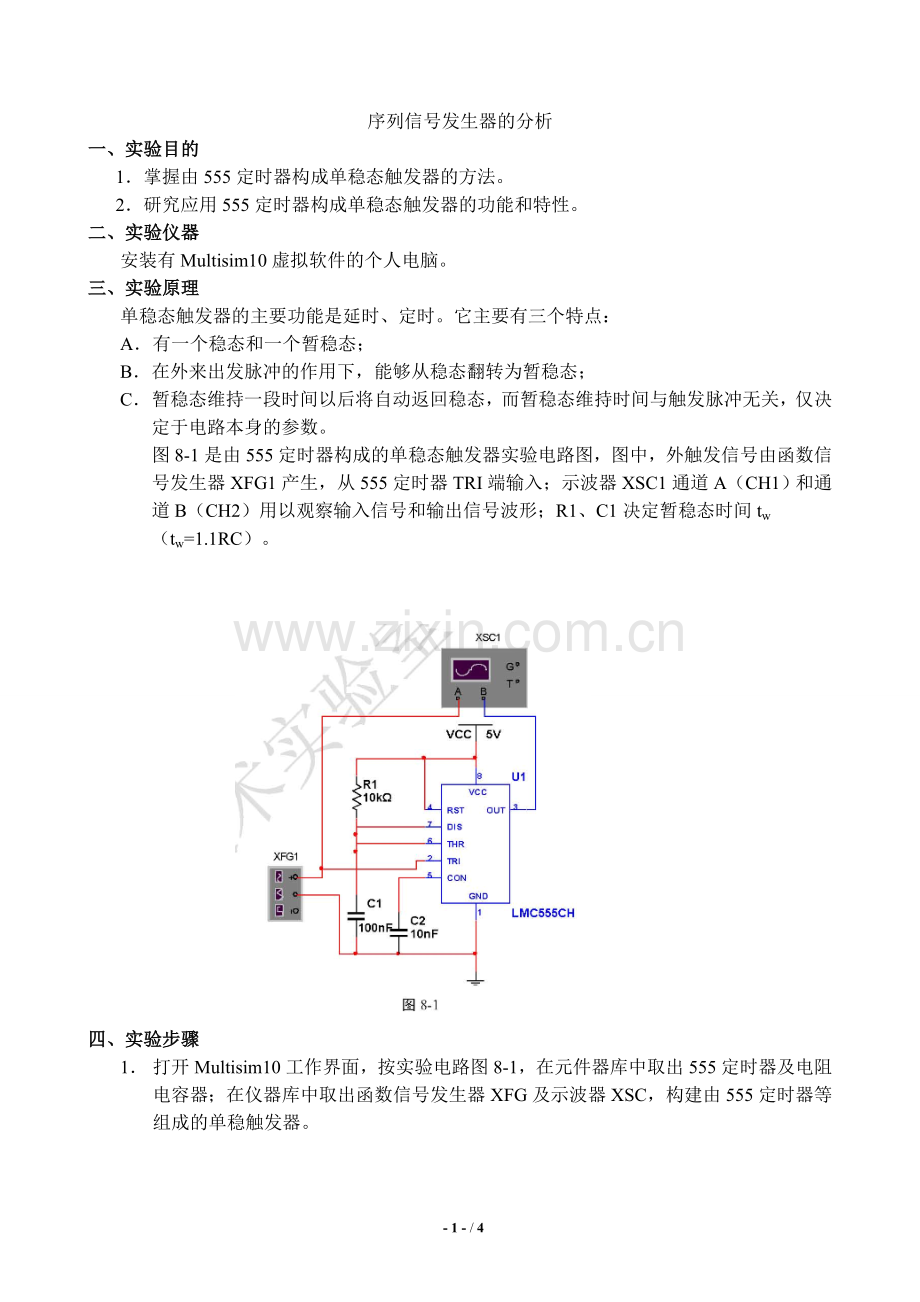

图8-1是由555定时器构成的单稳态触发器实验电路图，图中，外触发信号由函数信号发生器XFG1产生，从555定时器TRI端输入；示波器XSC1通道A（CH1）和通道B（CH2）用以观察输入信号和输出信号波形；R1、C1决定暂稳态时间tw（tw=1.1RC）。

四、实验步骤
1． 打开Multisim10工作界面，按实验电路图8-1，在元件器库中取出555定时器及电阻电容器；在仪器库中取出函数信号发生器XFG及示波器XSC，构建由555定时器等组成的单稳触发器。

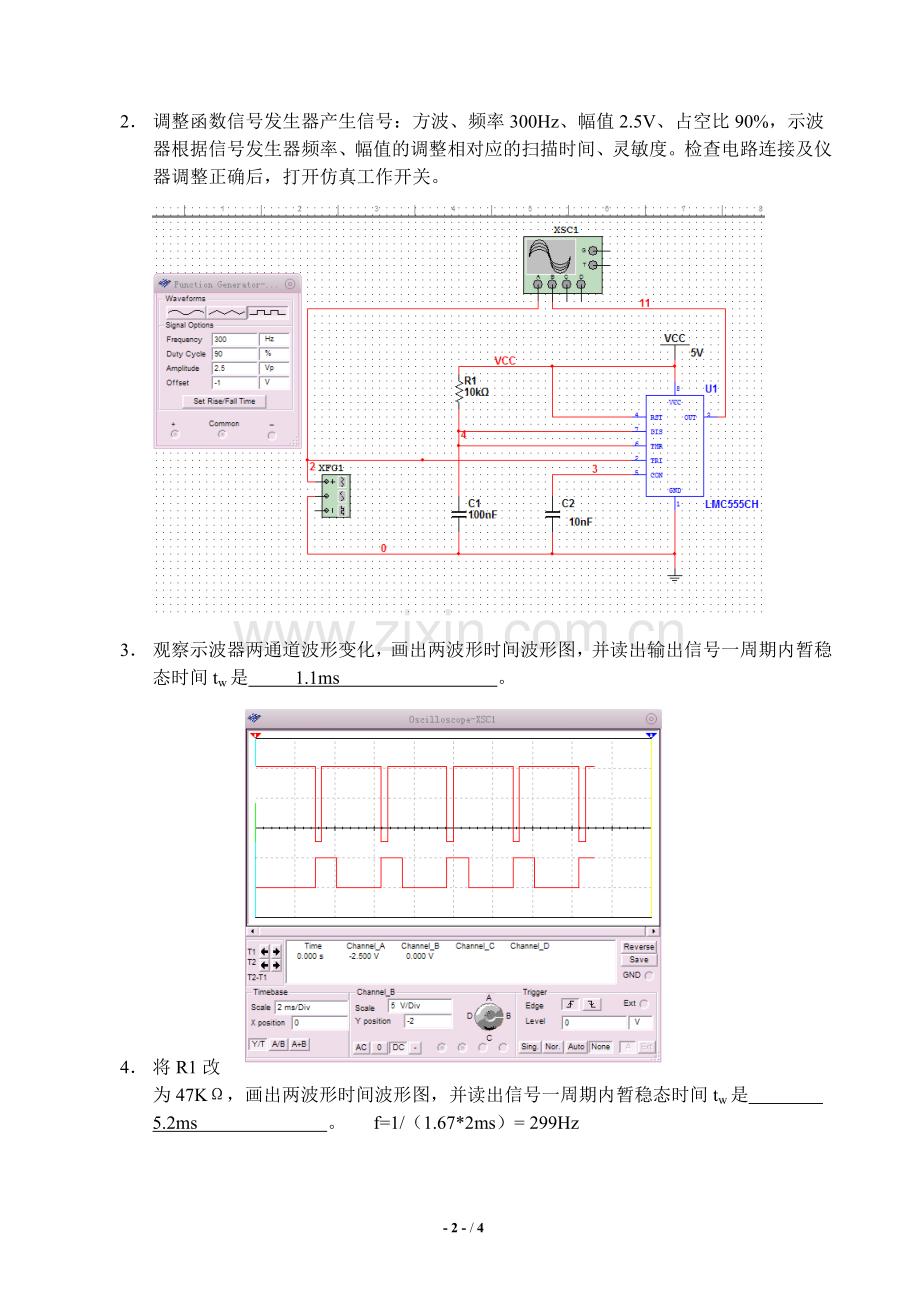

2． 调整函数信号发生器产生信号：方波、频率300Hz、幅值2.5V、占空比90%，示波器根据信号发生器频率、幅值的调整相对应的扫描时间、灵敏度。检查电路连接及仪器调整正确后，打开仿真工作开关。

3． 观察示波器两通道波形变化，画出两波形时间波形图，并读出输出信号一周期内暂稳态时间tw是 1.1ms 。

4． 将R1改为47KΩ，画出两波形时间波形图，并读出信号一周期内暂稳态时间tw是 5.2ms 。 f=1/（1.67*2ms）= 299Hz

5． 将上意实验步骤（第4）函数信号发生器产生信号频率改为500Hz，观察波形，比较两稳态时间tw和输出频率。
Tw=5.22ms f=1/6ms=333Hz

6． 画出函数信号发生器、示波器波形，或在电脑捕捉波形图（有条件）并保存。

如上图

五、分析思考
1． 单稳态触发器输出脉冲宽度tw的测量值与理论值比较，误差如何？
答：单稳态触发器输出脉冲宽度tw的测量值与理论值比较误差相对较小。

2． 图8-1单稳态电路，是由输入脉冲信号的上升沿触发还是下降沿触发？
答：输入脉冲信号的下降沿触发的。

3． 改变输入脉冲信号的频率，图8-1单稳态电路输出脉冲会改变吗？
答：改变输入脉冲信号的频率，单稳态电路输出脉冲的形状不会改变，但受到触发的周期改变了。如图所示，在f=300Hz时，输入脉冲信号每两个周期触发一次，在f=500Hz时，输入脉冲信号每三个周期出发一次。
