发电机定子吊装 作业指导书
工程名称：
机组容量：
编 号：
类 型：Ⅰ类

发电机定子吊装
作业指导书

编 制：

审 核：

会 审：

批 准：

出版时间：2012年2月11日

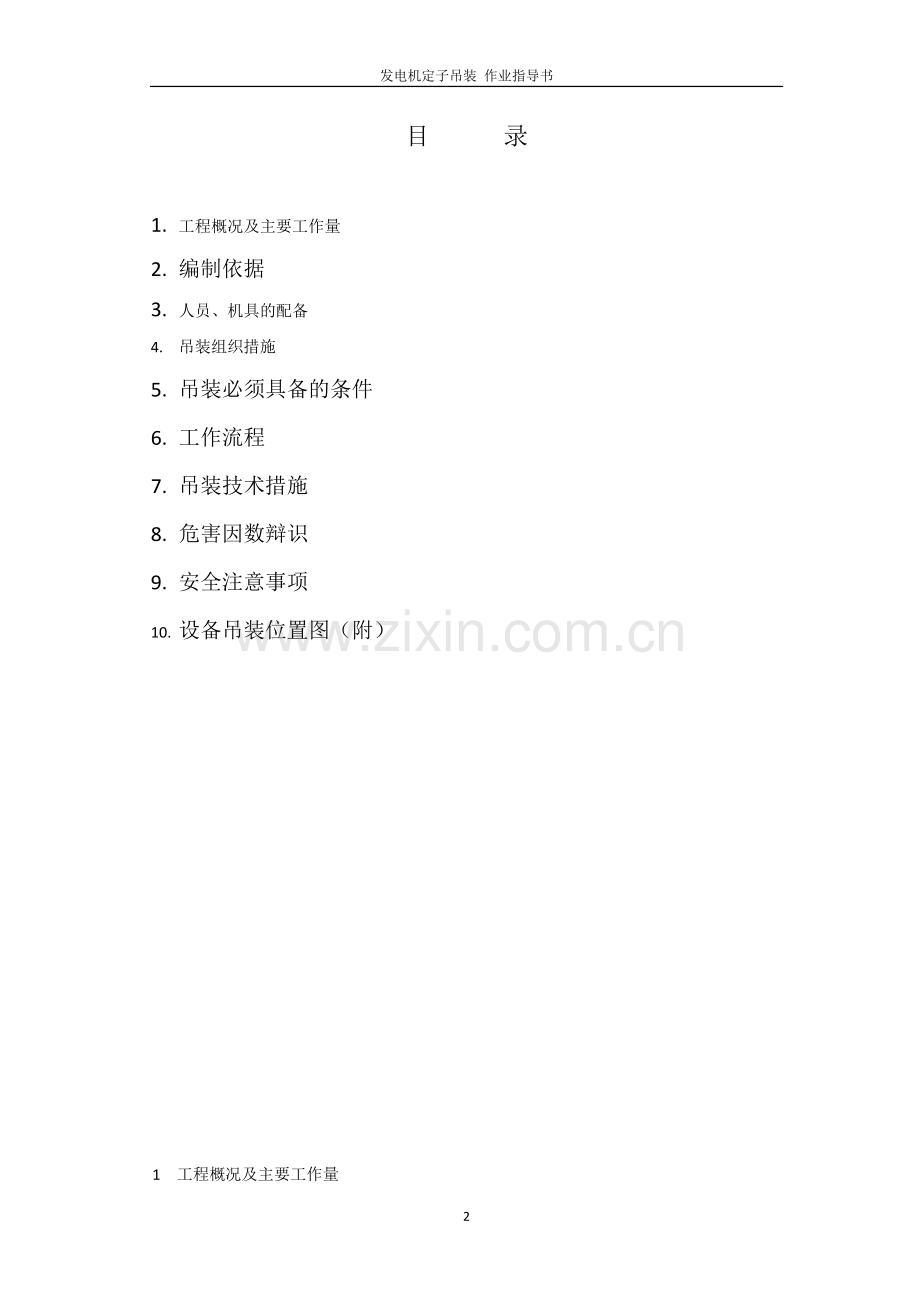

目 录

1. 工程概况及主要工作量
2. 编制依据
3. 人员、机具的配备
4. 吊装组织措施
5. 吊装必须具备的条件
6. 工作流程
7. 吊装技术措施
8. 危害因数辩识
9. 安全注意事项
10. 设备吊装位置图（附）

1 工程概况及主要工作量
1.1 工程概况
常州中天钢铁热电安装工程安装1台南汽型号为 MW的汽轮发电机组。汽轮机厂房长 m(# -#轴线)，宽 m(A- 排)，厂房顶标高为+ m，运转层标高+8m。发电机定子由于超出行车最大负荷，故根据现场条件制约和需要采取大吊机吊装。同时为保证吊装位置，在厂房A排+16.8m连系梁暂时未施工，待大件吊装就位后，土建单位再行施工。
主要部件重量见下表
部件名称
编号
数量
净重Kg
发电机定子

1
67850
1.2 计划吊装时间： 2012年2月15日
1.3 主要施工部署：
发电机定子随车到货，到货时采用500t汽车吊卸车，因无法一次吊装到位，先放置在A排轴线内侧发电机出线小室上方，然后移动吊车位置，将发电机定子吊装就位。
2 编制依据
2.1《电力建设施工质量验收及评价规程 第3部分：汽轮发电机组》DLT 5210.3-2009
2.2《起重设备安装工程施工及验收规范》GB50278-98
2.3《电力建设安全工作规程》（火力发电厂部分）
2.4 南汽 发电机设备图纸，基础布置图
2.5 LTM1500型500吨液压汽车吊性能曲线
3 人员、机具的配备
3.1 施工人员及工作日
工 种
人数
工 种
人数
起重工
6
安全员
1
操作工
4
质检员
1
技术员
1

3.2 主要施工的机械
名称
型号
尺寸mm
500t液压汽车吊
LTM1500型
5110×3470×3550
3.3 施工工具及辅助材料
序号
工具/材料
名称
规 格
数 量
1
钢丝绳
6×37+1，公称抗拉强度为170Kg/mm2，Φ50mm
4×10米
2
卸扣
2.75 T
4只
3
卸扣
20T
4只
4
钢丝钳

1 把
5
大榔头

1 把
6
长道木

20根
7
撬棒
L=1000mm
4根
8
钢卷尺
50米
1卷
9
水平尺

1台
10
缆风绳

2根
11
工字钢
Ι32a,6000mm
4根
4 吊装组织措施
4.1、吊装总负责人：
4.2、技术负责人：
4.3、安全负责人：
4.4、吊装指挥：
4.5、LTM1500型500吨液压汽车吊操作：
5 吊装必须具备的条件
5.1发电机基础、垫铁、台板安装结束，地脚螺栓装好，并经验收合格。
5.2轴承座安装完毕，验收合格。
5.3发电机风道经检查安装结束，验收合格。
5.4吊车和运输大件车辆的进出通道保持畅通，道路回填，并夯实。
5.5吊装现场进行封闭，各人员均到岗就位。
5.6 LTM1500型500吨液压汽车吊经试吊符合要求。
6 工作流程
吊装前检查及工器具配置吊车行至现场指定位置，安装配重块运输车辆将大件运至指定地点、拆除包装物缆风绳、钢丝绳、专用吊具组配试吊大件至一定高度，停止检查水平按要求将大件吊装至发电机出线小室上方就位移动吊车位置将发电机定子吊至台板上方就位
7 吊装技术措施
7.1吊装前组织参加人员学习设备厂家的技术文件，安装图纸，及有关安全知识，并进行技术安全交底。发电机台板初步找正找正，台板顶部标高应符合图纸要求，误差不大于+0.5mm；
7.2发电机定子和台板间调整垫片准备、清理完毕；
7.3准备好发电机定子起吊钢丝绳；
7.4核对定子提升高度满足实际要求;
7.5吊装计算：
a）根据现场实测，在吊装Ⅰ位置和Ⅱ位置，以最大工况计算，臂长≥=24.1；吊装高度按18米计算，故选择该LTM1500型500吨液压汽车吊工况为：主臂式，臂长26.5m，工作半径16m，允许起重量Q=82t。
负荷率计算：发电机重67.85t，钩头和钢丝绳重约3t，合计吊重70.85t，则负荷率=70.85/82=86.41%。
b）吊装钢丝绳，选用6×37+1，公称强度170Kg/mm2，Φ50的两根钢丝绳。钢丝绳安全系数取6倍，查表得Φ50钢丝绳的破断总拉力为：
P=Sp×ψ=96.7×0.82=79.2t
Sp——钢丝绳的破断拉力
ψ——0.82为钢丝绳折减系数
钢丝绳夹角：
发电机吊耳之间长度为5m，宽度3.4m，单根钢丝绳为10m，采用双折，计算长度为5m，单根钢丝绳与垂直方向的夹角为arcsin（ ）=30.26°
钢丝绳实际所受拉力：
F’=G/ (2×4cosα)=（70.85）/ (2×4cos30.26°)=10.26 t（钢丝绳4根受力，双折）
G——发电机重量+吊耳钢丝绳重量
α——单根钢丝绳与垂直方的夹角
吊装钢丝绳的安全系数：
K=P/F’=79.2/10.26=7.72 ＞ 6
所以，选用的吊装用钢丝绳满足安全技术要求。
7.6液压汽车吊上必须有专人监视，刹车装置做好保护措施。
7.7吊具必须绑扎在设备专用吊耳上。
7.8起吊时，使用专用吊具调整设备至水平状态，以便于设备顺利就位。
7.9吊装时，首先进行试吊，缓慢将设备吊起10cm左右，对吊具、钢丝绳、设备进行全面检查，确认一切正常后，方可继续起吊。
7.10首先在Ⅰ位置,将发电机定子吊至空冷小室上方，然后移动吊车至Ⅱ位置，经发电机定子一次吊装到位。
7.11缓慢起吊设备至基础垫铁上方，将设备缓慢放至垫铁上，注意要保持设备水平，如果有什么异常，应立即停止动作，不可强行就位，以免损伤设备和基础。
8 危害因数辩识
A、炎热天气 B、大件重物 C、人身安全防护
9 安全注意事项
9.1起重工具必须经检验合格。
9.2现场场地清洁，物件摆放整齐。
9.3施工前向施工人员交待吊装方案及安全注意事项。
9.4吊装时，重物下方严禁站人，无关工作人员不得进入吊装作业区。
9.5起重指挥必须有专人负责。
9.6吊装现场应拉好安全隔离带。
9.7起吊时重量不明，重心不明，视线不清楚或信号不明时，不得起吊
9.8警戒带内任何人不得随意走动
9.9遇有恶劣天气，暂停吊装作业
9.10所有进入施工现场的人员必须戴好安全帽
