发电厂热力设备-学习指南.doc

发电厂热力设备-学习指南
一、填空题
1、人类已开发利用了各种能源，如燃料的化学能，太阳能， 水 能， 风 能和 原子 能
2、电能可以由自然界中各种能量转换而得到，其中以应用 燃料 资源和 水 资源来发电占主要地位，目前世界上所用的燃料可分为两大类： 有机 燃料和 核 燃料，电厂锅炉大都使用 有机 燃料
3、热力发电厂主要使用 汽轮机 作为发动机，我国的热力发电厂根据国家电力工业技术政策的规定，其燃料以燃 煤 为主，我国政策规定：石油、和某些优质煤应优先作为冶金、化学工业的原料，而电厂锅炉要以 煤 为主要燃料，并尽量利用 水 分和 灰 分含量高， 发热 量低的 劣质 煤。按燃用燃料的不同，将锅炉分为燃 煤 炉，燃 油 炉和燃 气 炉
4、汽轮机是以 水蒸气 为工质，将其 热能 能转换为 机械 能的回转式原动机，动叶栅是由叶型 相同 的叶片，按一定的 角度 和一定的 距离 安装在叶轮上形成的，汽轮机转子的作用是汇集 各动叶栅 所得到的 机械 能，传递给 发电机 发电，汽轮机每一个运行周期都包括 启动 ，带负荷 运行和 停机 三个阶段
5、空气预热器的作用是利用锅炉 尾部烟道 的热量，加热 燃烧燃料 所需的空气，又起到 降低烟气 温度以提高锅炉效率
6、单元机组的停运是 锅炉 ， 汽轮机 ， 发电机 整套系统的停运，是启动的逆 过程，对机、炉也是个冷却 过程
二、简答题
1、何为发电厂热力设备？
2、何为能源？
3、何为煤的发热量？
4、何为“锅”，何为“炉”，各有何作用？
5、何为有机燃料，按其物态不同，可分为哪几种燃料？
6、何为锅炉水循环，简述自然水循环的工作原理？
7、何为汽轮机的“级”，何为单级汽轮机，何为多级汽轮机？
8、为何通常所指汽轮机的寿命，也即是汽轮机转子的寿命？
9、何为盘车装置，有何作用；何为暖管，有何作用？
三、识图题
2
（一）、图中各数字代表设备的名称是：1
6
4

3
7
5

1—锅炉，
2—汽轮机，
3—发电机，
4—凝汽器，
5—凝结水泵，
6—除氧器
7—给水泵
按流程，试用线条（代表管道）将各设备连起来，
并用箭头标出工质的流动方向，及指出
工质是什么物质？（水还是蒸汽）

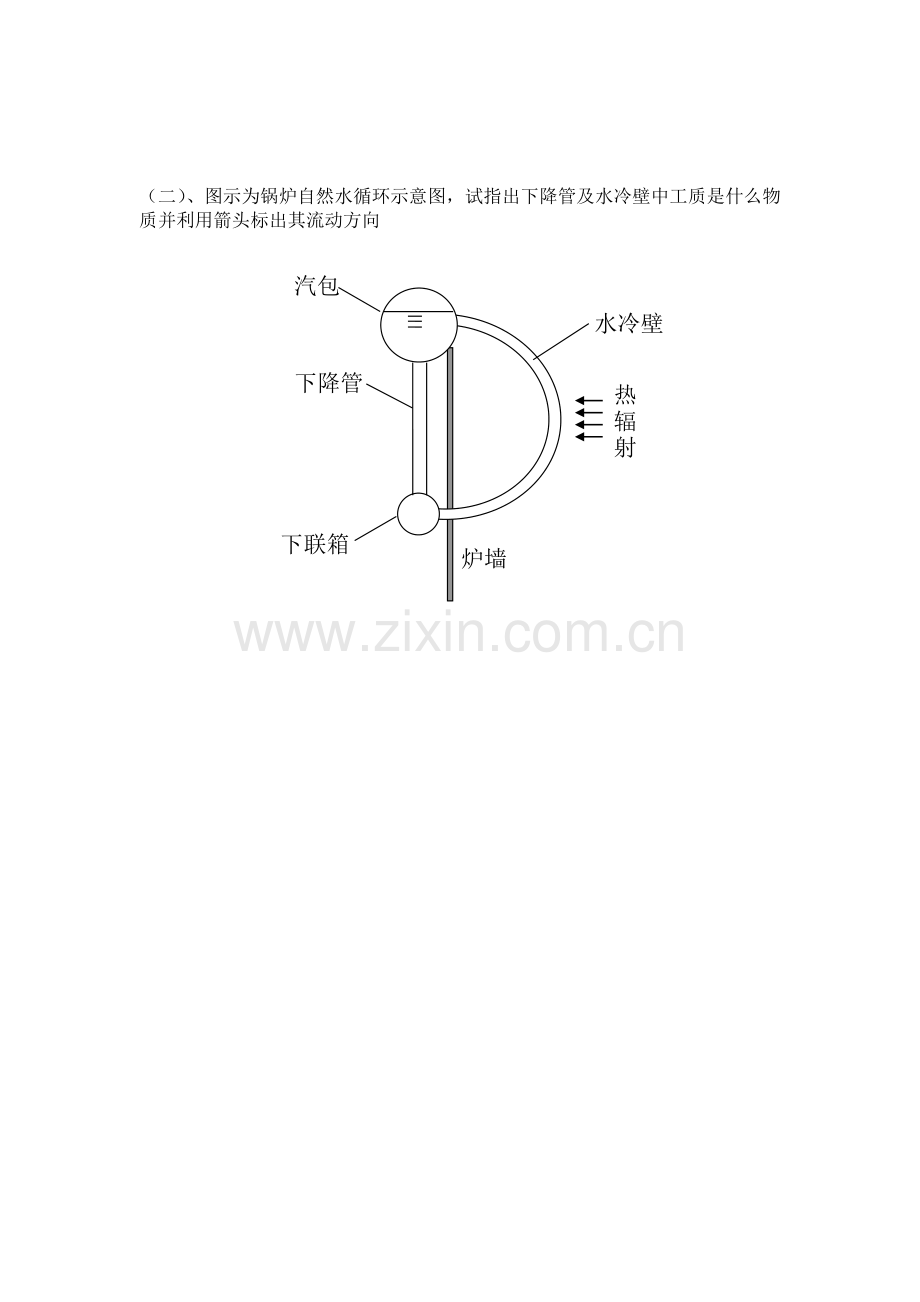

（二）、图示为锅炉自然水循环示意图，试指出下降管及水冷壁中工质是什么物质
汽包
水冷壁
下联箱
下降管
炉墙
热
辐
射
并利用箭头标出其流动方向

二、简答题
1、答：是指在热力电厂中有关热能（蒸汽）的产生，热能的传递以及将热能转变成机械能的过程中用到的设备，如锅炉，省煤器，汽轮机等设备，三大主机设备是：锅炉，汽轮机，发电机
2、答：是指可以提供动力或能量的物质资源
3、答：是指1kg煤完全燃烧所放出的热量
4、答：“锅”是指汽水系统，其作用是吸收燃料燃烧放出的热量，使水加热、蒸发，最后变成具有一定参数的过热蒸汽；“炉”即是燃烧系统，其作用是使燃料在炉内燃烧良好，放出热量
5、答：有机燃料是指燃烧后可发出大量热量的物质，按其物态不同，可分为：固体燃料，液体燃料和气体燃料
6、答：水在汽包，下降管，下联箱，上升管，汽包组成的回路中的流动过程称为锅炉水循环。自然水循环的工作原理是汽包中水在重力作用下沿下降管流到下联箱，再进入水冷壁，而水冷壁（又称上升管），因吸收炉膛高温火焰与烟气的辐射热，使管中的水成为汽水混合物，因其密度小于水的密度，在此形成压力差的作用下，汽水混合物沿水冷壁向上流动进入汽包，因此建立起锅炉水循环
7、答：汽轮机的“级”是由喷咀与动叶栅组成实现由热能转变成汽轮机转子的机械能的基本单元，单级汽轮机是由一个级组成的汽轮机，如由2个以上的级组成的汽轮机称为多级汽轮机
8、因汽轮机在启停和变工况运行中转子处在不稳定的传热过程，转子不仅承受工作蒸汽的高压引起的应力和高温产生的蠕变损伤，而且还要随承受高速旋转产生的离心力和传递扭矩产生的剪切应力以及变工况引起的热应力等等，可见与其他部件相比，转子的工作条件最为恶劣，往往首先在转子上产生裂纹，因此通常所指汽轮机的寿命也即是转子的寿命
9、盘车装置是指当汽轮机不进汽时，能使转子保持转动的状态的装置，其作用是以避免转子热弯曲变形。
暖管是指锅炉点火后利用所产生的低温蒸汽对蒸汽管道等进行预热的过程，其作用是减少启动时因温差产生的应力以及避免启动中蒸汽凝结成水而引起对管道和汽轮机产生的水冲击

三、识图题
11
2
6
4

3
7
5
答：

代表工质是水的流动方向

代表工质是水蒸气的流动方向

=

2、答：

表示下降管中工质为水的流动方向

表示水冷壁（又称上升管）中工质为汽水
混合物的流动方向
