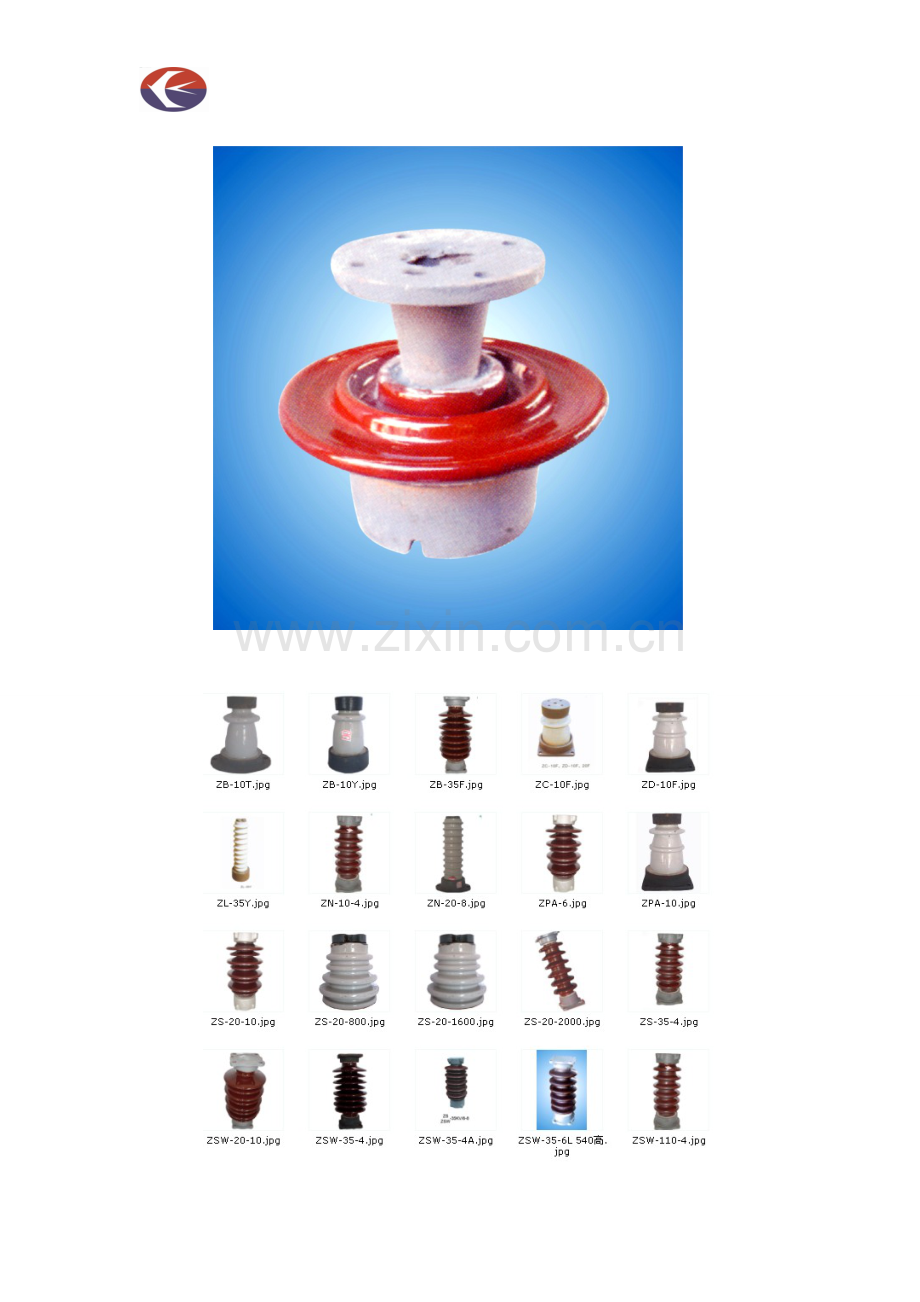

产品由铁帽、钢化玻璃件和钢脚组成，并用水泥胶合剂胶合为一体。本产品全部采用国际最先进的圆柱头型结构，其特点是头部尺寸小。重量轻，强度高和爬电距离大。可节约金属材料和降低线路造价。为满足带电作业的需要，在帽沿上采用国内传统的结构形状。户内支柱绝缘子用于额定电压6~35kV户内电站，变电所配电装置及电器设备，用以绝缘和固定导电部分。绝缘子适用于周围环境温度为-40℃~+40℃，安装地点海拔高度普通型不超过1000m，高原型不超过4000m。绝缘子按胶装结构分为外胶装，内胶装和联合胶装三种结构型式
中文名：
支柱绝缘子
外文名：
High pressure post insulator
发展历史
　　高压支柱绝缘子一般由绝缘件(如瓷件)和金属附件(如钢脚、铁帽、法兰等)用胶合剂胶合或机械卡装而成。绝缘子在电力系统中应用很广，一般属于外绝缘，在大气条件下工作。架空输电线路、发电厂和变电所的母线和各种电气设备的外部带电导体均须用绝缘子支持，并使之与大地（或接地物）或其他有电位差的导体绝缘。
一、高压支柱绝缘子概述
　　产品由铁帽、钢化玻璃件和钢脚组成，并用水泥胶合剂胶合为一体。本产品全部采用国际最先进的圆柱头型

结构，其特点是头部尺寸小。重量轻，强度高和爬电距离大。可节约金属材料和降低线路造价。为满足带电作业的需要，在帽沿上采用国内传统的结构形状。
　　户内支柱绝缘子用于额定电压6~35kV户内电站，变电所配电装置及电器设备，用以绝缘和固定导电部分。
　　绝缘子适用于周围环境温度为-40℃~+40℃，安装地点海拔高度普通型不超过1000m，高原型不超过4000m。
　　绝缘子按胶装结构分为外胶装，内胶装和联合胶装三种结构型式，绝缘子按额定电压与抗弯强度等级分类如下：

额定电压
kV
抗弯强度kN
外胶装
内胶装
联合胶装

6
3.75，7.5
4
—
10
3.75，7.5，20
4，(7)，8，16
4
20
20
—
30
35
—
(7.5)
4，(7.5)，8
注：表中（）表示非标准等级
二、技术国家标准
　　户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造。
三、支柱绝缘子型号说明
　　Z——户内外胶装支柱绝缘子；

zj-10q
ZN——户内内胶装支柱绝缘子；
　　ZL——户内联合胶装支柱绝缘子；
　　对于外胶装支柱绝缘子，破折号前字母L表示多棱式，字母A、B、D表示机械破坏负荷分别为3.75，7. 5，20kN。字母后分数，分子表示额定电压千伏数，分母为机械破坏负荷kN数。
　　N——内胶装上下附件为单螺孔者；
　　Y——外胶装和联合胶装下附件为圆形者；
　　T——外胶装下附件为椭圆形者；
　　F——外胶装下附件为方形者；
　　G——高原型（老产品为GY）
