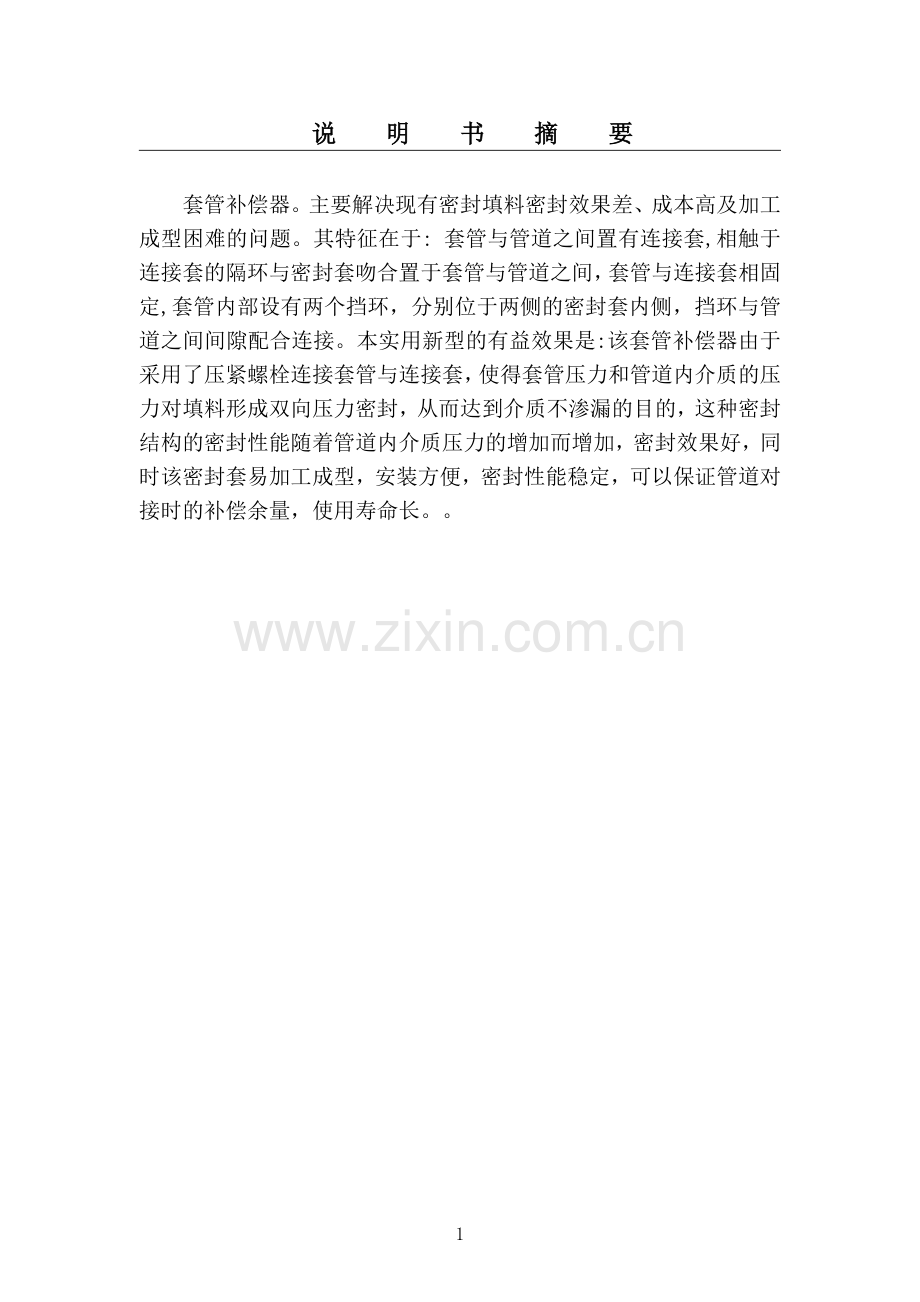

说 明 书 摘 要

套管补偿器。主要解决现有密封填料密封效果差、成本高及加工成型困难的问题。其特征在于: 套管与管道之间置有连接套,相触于连接套的隔环与密封套吻合置于套管与管道之间，套管与连接套相固定,套管内部设有两个挡环，分别位于两侧的密封套内侧，挡环与管道之间间隙配合连接。本实用新型的有益效果是:该套管补偿器由于采用了压紧螺栓连接套管与连接套，使得套管压力和管道内介质的压力对填料形成双向压力密封，从而达到介质不渗漏的目的，这种密封结构的密封性能随着管道内介质压力的增加而增加，密封效果好，同时该密封套易加工成型，安装方便，密封性能稳定，可以保证管道对接时的补偿余量，使用寿命长。。
3
摘 要 附 图

图 1

权 利 要 求 书

1、一种套管补偿器，包括套管(1)、管道(3)、螺栓(4)及连接套(6)，其特征在于：套管(1)两端与管道(3)之间置有连接套(6),相触于连接套(6)顶端的隔环(4)与密封套(2)吻合置于套管(1)与管道(3)之间。
2、根据权利要求1所述的管道穿墙防渗套管，其特征在于：连接套(6)通过螺栓(5)与套管(1)固定。
3、根据权利要求1所述的管道穿墙防渗套管，其特征在于：上述的套管(1)内部设有两个挡环(7)，分别位于两侧的密封套(2)内侧，挡环(7)与管道(3)之间间隙配合连接。

说 明 书
套管补偿器

技术领域：
本实用新型涉及防渗漏技术领域所用的补偿器，特别是套管补偿器。
背景技术：
在石油、化工、冶金、热电、排污、供水、城市集中供热等各行业的地沟或高架设的热力管道工程中，特别是在蒸汽、高温水管网工程中，由于管道的热胀冷缩，在管道的对接时要留有补偿余量，以及当地下管道穿越墙壁、井壁时，要防止地下水浸入管道的接口处，要采取相应的防渗漏措施，目前所应用的防渗措施一般为密封填料，这种密封填料多采用浸油石棉绳缠绕或纯柔性石墨进行密封，在高温下，浸油石棉绳的机油挥发，密封性差而造成渗漏，须经常更换填料；而纯柔性石墨虽然密封效果好，但成本高，加工成型困难。
实用新型内容：
为了克服现有密封填料密封效果差、成本高及加工成型困难的不足，本实用新型提供一种套管补偿器，该套管补偿器密封效果好、成本低，为成型产品，具有使用方便、密封效果好及成本低的特点，可以保证管道对接时的补偿余量。
本实用新型所采用的技术方案是：该套管补偿器包括套管、管道、螺栓及连接套，套管与管道之间置有连接套,相触于连接套的隔环与密封套吻合置于套管与管道之间，套管与连接套相固定。
上述的连接套通过螺栓与套管固定。
上述的套管内部设有两个挡环，分别位于两侧的密封套内侧，挡环与管道之间间隙配合连接。
本实用新型的有益效果是： 该套管补偿器由于采用了压紧螺栓连接套管与连接套，使得套管压力和管道内介质的压力对填料形成双向压力密封，从而达到介质不渗漏的目的，这种密封结构的密封性能随着管道内介质压力的增加而增加，密封效果好，同时该密封套易加工成型，安装方便，密封性能稳定，可以保证管道对接时的补偿余量，使用寿命长。
附图说明：

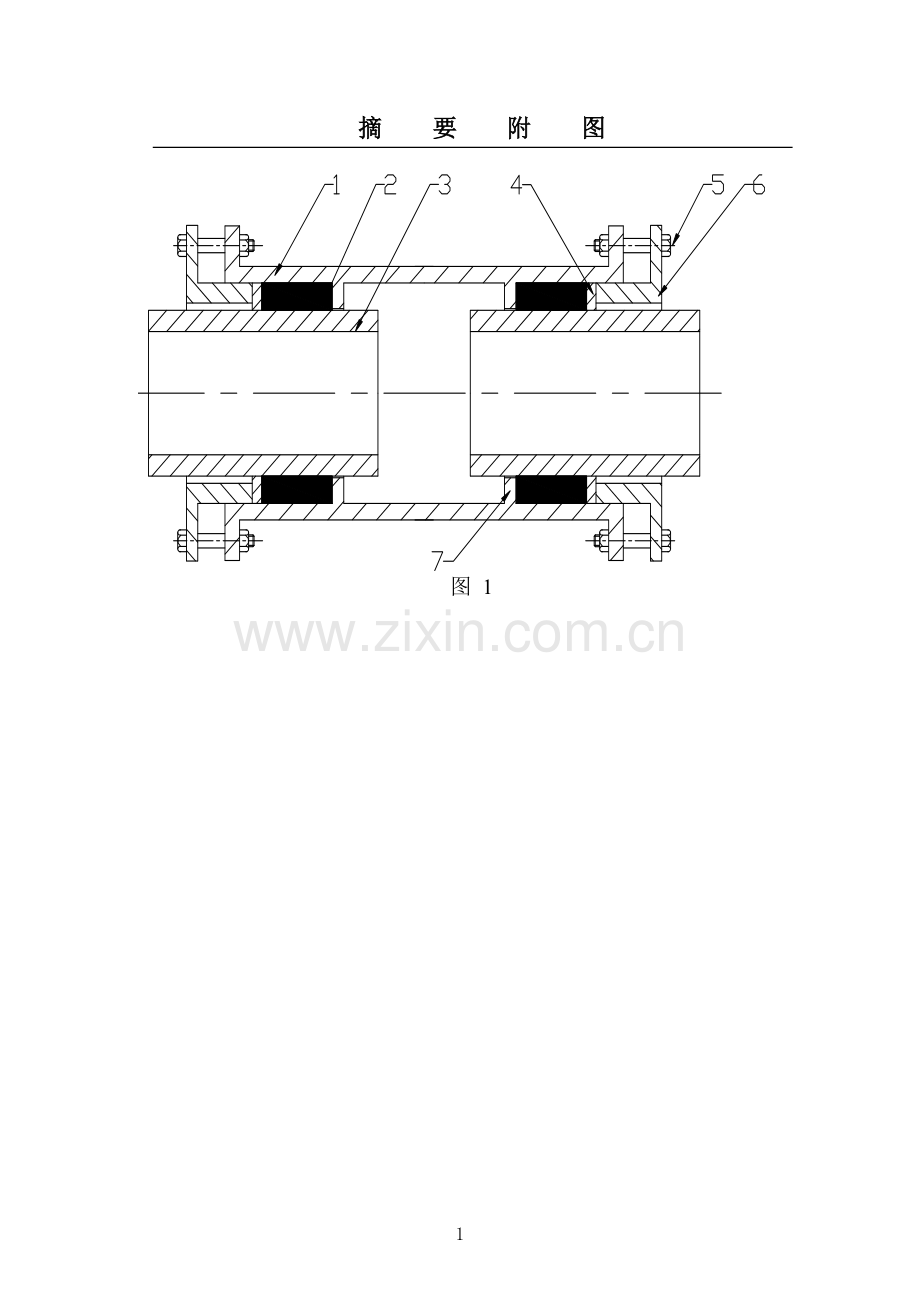

图1是本实用新型结构示意图。
图1中1，套管；2，密封套；3，管道；4，隔环；5，螺栓；6，连接套；7，挡环。
具体实施方式：
下面结合附图对本实用新型作进一步说明：
如1图中所示，一种套管补偿器，包括套管1、管道3、螺栓5及连接套6，套管1与管道3之间置有连接套6, 隔环4与连接套6相触置于吻合套管1与管道3之间，密封套2相触隔环4吻合置于套管1与管道3之间，连接套6通过螺栓5与套管1固定，套管1内部设有两个挡环7，分别位于两侧的密封套2内侧，挡环7与管道3之间间隙配合连接。
密封套2为聚四氟乙烯的环套，它具有良好的密封性能，耐高温可达250℃，且耐腐蚀及化学性能稳定，特别是具有自润滑性能，磨擦系数小，压缩回弹率高，易加工成型，安装使用方便，使用寿命长，套管1通过螺栓5与连接套6相固定，通过压紧螺栓5的压力和管道内介质的压力形成了对填料的双向密封压力，从而达到介质不渗漏的目的，挡环7起到固定密封套2的作用，起到了防地下水进入管道的作用，这种密封结构可使其密封性能随着管道3内介质压力的增加而增加。
综上所述，该套管补偿器密封效果好，使用方便，可保证管道对接时的补偿余量，使用寿命长。

说 明 书 附 图

图 1
