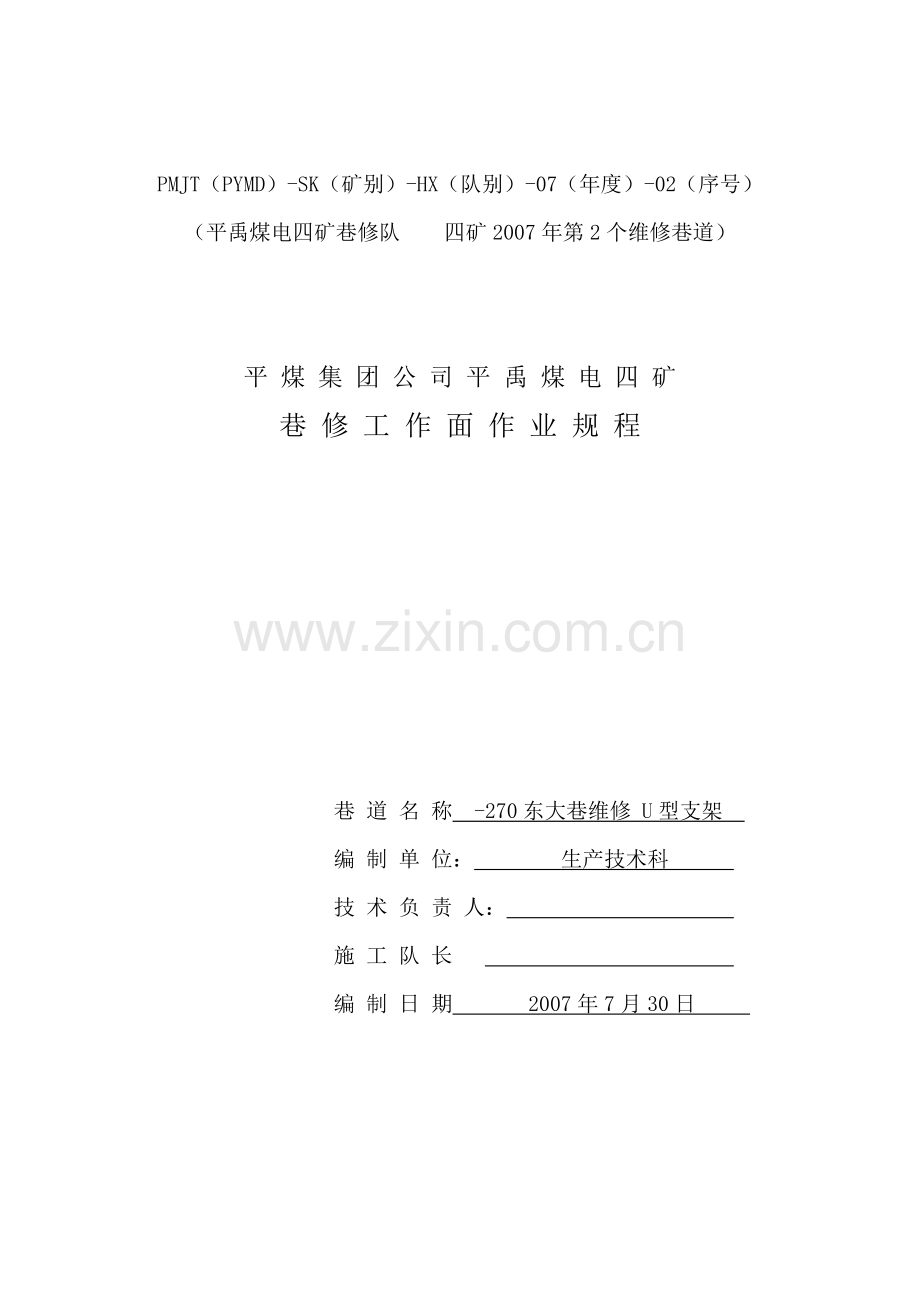

PMJT（PYMD）-SK（矿别）-HX（队别）-07（年度）-02（序号）
（平禹煤电四矿巷修队 四矿2007年第2个维修巷道）

平 煤 集 团 公 司 平 禹 煤 电 四 矿
巷 修 工 作 面 作 业 规 程

巷 道 名 称 -270东大巷维修 U型支架
编 制 单 位： 生产技术科
技 术 负 责 人：
施 工 队 长
编 制 日 期 2007年7月30日

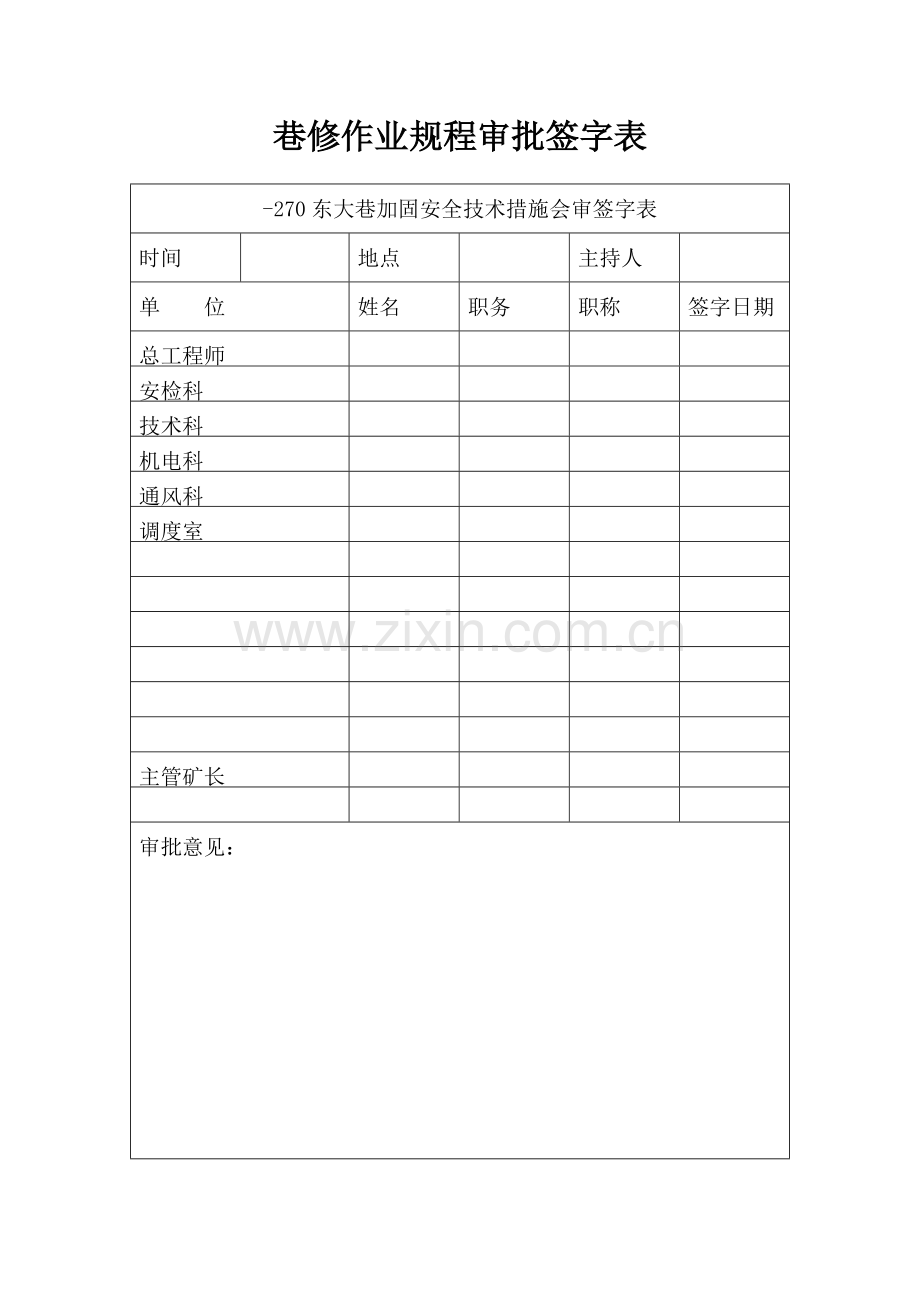

巷修作业规程审批签字表

-270东大巷加固安全技术措施会审签字表
时间

地点

主持人

单 位
姓名
职务
职称
签字日期
总工程师

安检科

技术科

机电科

通风科

调度室

主管矿长

审批意见：
由于－270东大巷变电所附近巷道墙体变形，严重影响行人及安全生产。现决定对该地点的巷道进行加固，为保证安全施工，特编制此安全技术措施：
一、施工方法
按技术科现场指定位置加固，由外向里顺序逐段进行，严禁分段打节作业。采用架设“∪”型钢支架进行支护，“∪”型钢卡子上齐，棚架架正，锚网闭帮对巷道的全断面支护。
二、规格尺寸及质量要求
1、 “∪”型钢支架设计架间距0.6米（净间距），加固后的巷道净宽3.2米，净高不低于2.9米。
2、每棚四个卡缆(卡子)，每棚间固定拉杆2根，用以对“∪”型钢支架进行联锁。
3、按巷道中线架设，巷道中线至任何一帮间距不大于10mm。
4、棚拱应垂直于中线架设，无歪扭迈步现象，误差不大于50mm。
5、棚梁接口处要严密合缝，用卡子卡紧，卡子上的螺丝必须用大力矩扳手上紧，防止脱落。
6、棚距均匀，误差不大于10mm。
7、金属网与围岩间隙较大时，采用木条、木楔进行充填。
8、每棚间必须上齐2根拉杆，拉杆必须在棚架之间的卡缆上固定牢固，且必须打设成一条直线。
9、所架设棚架梁面及两帮腿各成一条水平直线，无高低不平现象。净高误差0∽+10mm。
10、支架两帮腿柱窝深度不得少于200mm，且必须落到实底上。
三、安全技术措施
1架棚加固时，必须由外向里逐棚进行作业，严禁分段作业。
2、严格执行敲帮问顶制度，活碴伞沿及时处理掉，严禁空顶作业，防止落碴伤人，严禁一人单独进行作业。
3、施工过程中，发现过往行人及车辆要及时制止，确认无问题时，方准通行。
4、施工过程中，对于施工地点前后20米范围巷道内的各种管、线要进行落地掩护，防止砸伤造成漏水、漏风、漏电等事故。
5、加固之前，要先检查原支护损坏情况、顶板完好情况及其它不安隐患，必须及时处理，严防引起冒顶事故。
6、施工过程中，如出现顶板来压，顶板有冒落危险又不能采取有效的加固措施时，应停止工作，人员全部撤到安全地点，待压力稳定后，方准进行正常工作。
7、对于顶板己离层的活碴必须全部放下，以防架设“U”型钢支架后引起冒顶事故。
8、必须按要求安装卡缆及拉杆对棚架进行联锁，防止顶板来压摧毁棚架。
9、必须按要求使用前探梁及防倒棚装置，严禁空顶作业。
10、处理顶板冒落绞架时，跟班队干及班组长必须应先查看有无不安隐患，确认无再次冒顶预兆时，方可进行作业。
11、绞架时要有技术熟练工上架绞架，一人架下观天，其他人员做好准备工作，及时传递木柿及其它用具，严禁绞架不接顶，发现险情立即撤人。
12、绞架所用的木料必须事先按需要备足备齐。
13、扒冒顶时，必须有经验的老工人专门观山，严禁一人单独作业，发现险情立即撤人。
14、处理冒顶时，必须时刻保证退路畅通无阻，严禁车辆及其它杂物堵塞巷道。
15、对于维修过程中出现的大碴块必须用大锤人工碎碴，否则不准装车。严禁碴煤混装。
16、运料时作业人员必须躲避在宽敞安全地段，严禁行车作业。
17、架设“∪”型钢支架过程中，严禁任何人员及车辆随意通过施工地点，必须等支架架设牢固，经作业人员允许后，方准通过。
18、架设“∪”型钢支架时，必须至少有8人同时配合作业，两人扶腿，四人抬拱，一人观山，一人递送物料，且8个人必须密切配合，团结协作，及时递送物料，及时加固支架，确保安全施工。
19、支架拱、腿接口处的卡缆必须用大力矩扳手上紧螺丝，以防棚架松动伤人。
20、由于巷道较高，在架设支架时，人员必须站在特制的高板凳或比较稳定的梯子上进行作业，并由专人在一旁扶持，防止支架歪倒伤人。
21、人员站立的高板凳必须加工牢固可靠，放置稳当，防止施工过程中倒架伤人。
22、在进行“∪”型钢支架架设之前，必须备足备齐所需的物料，并在施工地点附近码放整齐，以备急用。
23、作业地点前后20 m范围内物料必须码放整齐，并必须保持退路畅通无阻。
24、施工过程中，班组长必须现场指挥，发现险情必须立即撤人，并报告矿调度室，采取措施及时处理。
25、锚网必须紧贴“U”型钢支架内侧，铺设一个平面，且网与网搭接处必须用铁丝连锁。
26、遇冒顶、片帮地段，“U”型钢支架与围岩之间空隙过大，造成支架不靠帮、不接顶、喷浆时空洞过大时，可采用碎木条充填空洞，并用木楔将支架背紧打牢，严禁出现支架不接顶、不靠帮现象。
27、作业人员到达作业地点，要首先观察现场情况，对变形严重的地段必须先采取措施进行加固后，方可进行“∪”型钢支架的维修工作，防止施工过程中棚架、碹拱冒落造成事故。
28、施工段的各种电缆和管线，在施工前要进行落地掩护，以免损伤造成漏风、漏水、漏电等事故。
29、施工过程中，严禁放炮崩倒老拱及两帮。
30、其它仍执行《煤矿安全规程》和《技术操作规程》中的有关规定。

作 业 规 程 贯 彻 记 录

贯彻
次数
贯彻
地点
贯彻队（班）
主持
人
贯彻
人
队（班）在册人数
参加
人数
贯彻队长签字

参加作业规程学习人员签字表

姓 名
签 字
学 习时 间
姓 名
签 字
学 习时 间
姓 名
签 字
学 习时 间

备注：1、姓名栏要打印全体施工队在册人员。2、签字及学习时间栏必须是参加人员本人签字。
作业规程贯彻学习考核成绩统计表

姓 名
工种或职务
分 数
姓 名
工种或职务
分 数

备注：贯彻作业规程考试的试卷，技术科必须存档备查。
