前言

尊敬的用户:
感谢您选购本品牌水家电产品
在您安装及使用本产品之前，请先细阅使用说明书，它能使您的安装更规范,使用更合理。
RO纯水机具有结构简单、安装方便等特点，即可置于厨房的料理台内，又可置于台面上或固定在墙上，是一种理想的家庭饮用水纯化装置，还适合餐馆、咖啡厅、学校、医院、工厂等单位使用。使用过滤后产水水质达到《生活饮用水水质处理器卫生安全与功能评价规范——反渗透处理装置》（2001）标准，清澈清洁、甘甜醇美。
安装完毕后，请您妥善保管本说明书，以备日后查用。

目 录

一、 产品介绍
二、 安装及调试
三、 日常维护
四、 故障诊断及排除
五、 注意事项
六、 售后服务

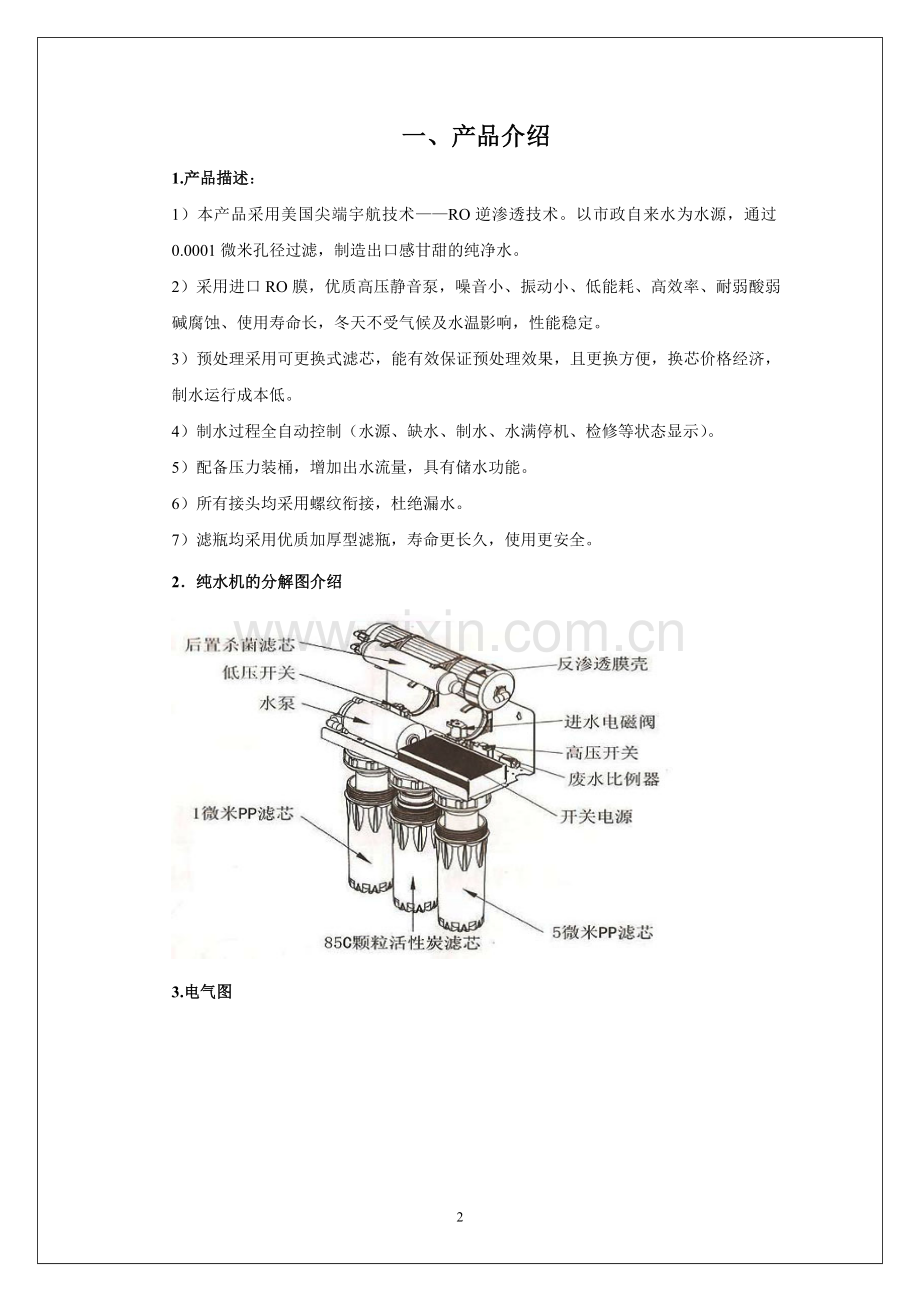

一、产品介绍
1.产品描述：
1）本产品采用美国尖端宇航技术——RO逆渗透技术。以市政自来水为水源，通过0.0001微米孔径过滤，制造出口感甘甜的纯净水。
2）采用进口RO膜，优质高压静音泵，噪音小、振动小、低能耗、高效率、耐弱酸弱碱腐蚀、使用寿命长，冬天不受气候及水温影响，性能稳定。
3）预处理采用可更换式滤芯，能有效保证预处理效果，且更换方便，换芯价格经济，制水运行成本低。
4）制水过程全自动控制（水源、缺水、制水、水满停机、检修等状态显示）。
5）配备压力装桶，增加出水流量，具有储水功能。
6）所有接头均采用螺纹衔接，杜绝漏水。
7）滤瓶均采用优质加厚型滤瓶，寿命更长久，使用更安全。
2．纯水机的分解图介绍

3.电气图

4.水路图

5.技术参数
机型
50加仑/50G
75加仑/75G
200加仑/200G
400加仑/400G
电源
AC 220V / 50Hz
制水功率
25W
50W
额定产水流量
7.8L /h
11.7L /h
31.2L /h
62.4L /h
额定日产水流量
190L /d
285L /d
760L /d
1520L /d
适用水压
0,05~0.6MPa
使用环境温度
4℃~40℃
冲洗方式
智能自动冲洗
防触电保护类型
Ⅱ类
进水TDS极限
≤1000PPM
适应原水
市政自来水，符合GB5749-2006之标准
注: TDS指的是进水中的可溶性总固体含量,可有TDS笔测量
6.滤芯功能介绍
第一级:10寸5微米PP棉滤芯。
滤芯的孔径为5微米，能有效去除水中铁锈、淤泥、胶状体、部分微生物等较大的固体杂质
第二级:颗粒活性炭滤芯(UDF).
具有高性能吸附性,可有效去除水中余氯、三氯甲烷、消毒副产品等化学物质及异味异色.
第三级:10寸1微米PP棉滤芯.
能进一步去除水中较小的颗粒、悬浮物及胶体等
第四级:逆渗透膜(RO).
孔径为0.0001微米（0.1纳米），一个细菌要缩小四千倍，传染性病毒要缩小200倍以上才能通过，因此可有效去除水中细菌、病毒、重金属离子、农药残留等有害物质（去除率99％）
第五级：后置活性炭杀菌滤芯（T33）
对产出的RO纯水进行深度处理，去除RO纯水机种的挥发性有机物质，有效抑制细菌，彻底去除水中的异色异味，改善纯水口感，从而使纯水新鲜甘甜。
注：本机还有如下可先配置
预处理滤芯——KDF双级滤芯，KDF三级滤芯，烧结活性炭滤芯
后置滤芯——托玛琳能量石，碱性杀菌滤芯

二． 安装及调试
本公司建议由专业人员为您安装，因为安装过程中必须采用钻孔机等电动工具。如果您自行安装，请参照以下步骤：
1、 安装前准备事项
1) 确认纯水机要安装的位置（安装时应视实际情况而定）
2）确认安装所需的各种配件是否齐全
3）安装之前请勿送水和送电
2、 安装进水三通、球阀：
截断原水，拆卸水龙头或其他水管部件。在进水三通、球阀上缠绕生料带。安装进水三通，在进水三通上安装进水球阀，并使进水球阀处于关闭状态。打开原水，检查进水三通、球阀有无漏水情况。
3、 连接纯水机水管：
用PE水管将纯水机进水口和进水球阀相连接。
4、安装前置过滤：
将各级滤芯塑料袋拆除，冲洗滤芯表面，将滤芯安装好，注意滤芯不要装偏。
4、 安装RO膜：

首先将纯水机从包装箱内取出，将膜壳盖上接头的螺帽拧下，取出进水管，然后用膜壳扳手将膜壳盖拧开，再将反渗透膜从真空包装袋中取出，将有两个O型圈的一端朝里装入反渗透膜壳中并塞紧，最后将膜壳盖拧上，并用膜壳扳手将膜壳拧紧，进水管接回膜壳进水龙头上，并拧紧螺帽，将膜壳卡入大单夹内。
注意：1）安装反渗透膜式应注意其方向
2）安装反渗透膜时，先检查膜的一端是否装有2个O型圈
3）安装时，一定要把带O型圈的一端塞进膜壳纯水口中，正确安装时，只要稍微用力就可将反渗透膜装入膜壳内，如果遇到膜较难塞进膜壳内时，请不要用力将反渗透膜塞进膜壳，这样有可能造成膜壳及膜元件的永久性损坏（生产厂家对安装时膜元件的损坏不承担退还责任）
4）如因以上原因造成膜壳及反渗透膜元件的损坏，不在纯水机的保修范围内。
6、安装鹅颈龙头：
在取水口台面合适位置钻一个Φ12mm的小孔，然后从纯水机配件盒中将龙头取出，开始安装龙头：首先将不锈钢弯管装在龙头主体上，然后把龙头下部从已钻好的孔中穿过，在将垫片从龙头的下部套入，把固定螺帽拧入龙头的下端，将龙头固定在台面上，最后在进水接口处分别接适当长度的水管，在水管的一端塞上管塞，套上螺帽，拧在龙头底部。如果您要将龙头固定在墙上，在使用龙头掉片。（安装时注意将各接头拧紧，防止漏水）
7、连接压力桶：
将储水桶球阀出口与后置活性炭滤芯前端的三通相连接
三．日常维护
为确保各级滤芯之间充分发挥各自效用，同时保证产水水质达到标准，RO纯水机用户若能注意定期更换滤芯，则可确保永久享用纯净的水质。更换滤芯的周期应依据水源水质的好坏及所含杂质成分数量而已，或以水质测量笔测量，及用户的使用经验而定。
名称
更换周期
5微米PP棉滤芯
根据不同水质一般为3~5个月需更换
颗粒活性炭滤芯
根据不同水质一般为3~5个月需更换
1微米PP棉滤芯
根据不同水质一般为4~6个月需更换
逆渗透RO膜
根据用水量一般为18~30个月需更换
后置活性炭
根据用水量一般为4~6个月需更换
注：以上更换周期仅供参考，应根据用户水质与使用量而定。
为保证及其长期有效的工作，建议使用本公司提供滤芯。
四．故障诊断及排除
故障现象
故障原因
排除方法
机器不启动
电源没有接通
检查电源或电源插头
原水压力小或停水
检查原水压力
低压开关失灵，不能接通电源
接通原水后测量其电阻，更换
高压开关不能复位
泄掉压力后测量其电阻，更换
开关电源烧坏
测量其输出电压，更换
高压泵正常工作，但无法造水
高压泵失压
测量水泵出水压力，更换
进水电磁阀无法进水（纯水废水均无）
更换进水电磁阀
前置滤芯堵塞
观察其纯水与废水，更换前置滤芯
单向阀堵塞（有废水无纯水）
更换单向阀
反渗透膜堵塞
清洗或更换反渗透膜
机器停机但废水不停
进水电磁阀失灵，不能有效断水
观察其废水，更换进水电磁阀
单向阀泄压（废水流量小）
观察其废水，更换单向阀
水满后机器反复起跳
单向阀泄压
更换单向阀
高压开关失灵
更换高压开关
系统有泄压现象
检查单向阀后纯水管路是否有渗水现象
机器纯水流量小或不出水
前置滤芯堵塞
更换前置滤芯

反渗透膜堵塞
清洗或更换反渗透膜
进水电磁阀失效
更换进水电磁阀
单向阀堵塞
更换单向阀
高压泵压力不足
测量高压泵吹水压力，更换

五． 注意事项
1. 请勿随意拆卸纯水机上的零部件，以防漏水，而损害纯水机。
2. 压力桶上有一气嘴，请勿放气。
3. 不要使用与额定电压不相称的电源。
4. 长期不使用后，应与首次使用时进行同等操作。
5. 在装卸、搬运、安装时，应小心轻拿轻放，以免损坏内部零件。
6. 请勿将机器安装于室外，以免日晒雨淋，导致危险。
7. 长期停用时，请勿必关闭电源和水源。
8. 安装时，请勿送水送电，以免发生意外。
9. 白天外出或晚上睡觉前，请关闭进水球阀，切断水源，以防水压忽高忽低，产生“水锤冲击”而造成机器的损坏而漏水。
六． 售后服务
您购买使用水家电系列产品，您将得到相应的售后服务，为了您的权益，请仔细阅读以下条款：
1． 自购买之日起，一年内因产品质量问题而造成故障，您可凭购买发票和保修卡得到免费维修。
2． 若发生产品开箱即损的情况，请与有关销售商取得联系。
3． 下列情况不属于保修范围，可实行收费维修。
a． 因使用、保管、搬运不当造成故障的；b.非公司特约售后服务的单位与个人安装、维修造成损坏的；c.超过保修期或无保修凭证和有效发票的；d.因不可抗拒因素(如火灾.地震等)造成损坏或故障的；e.其他非产品质量问题造成损坏的。
注：本手册如有不详，错误或印刷等原因造成的问题，其最终解释权归本公司所有。
