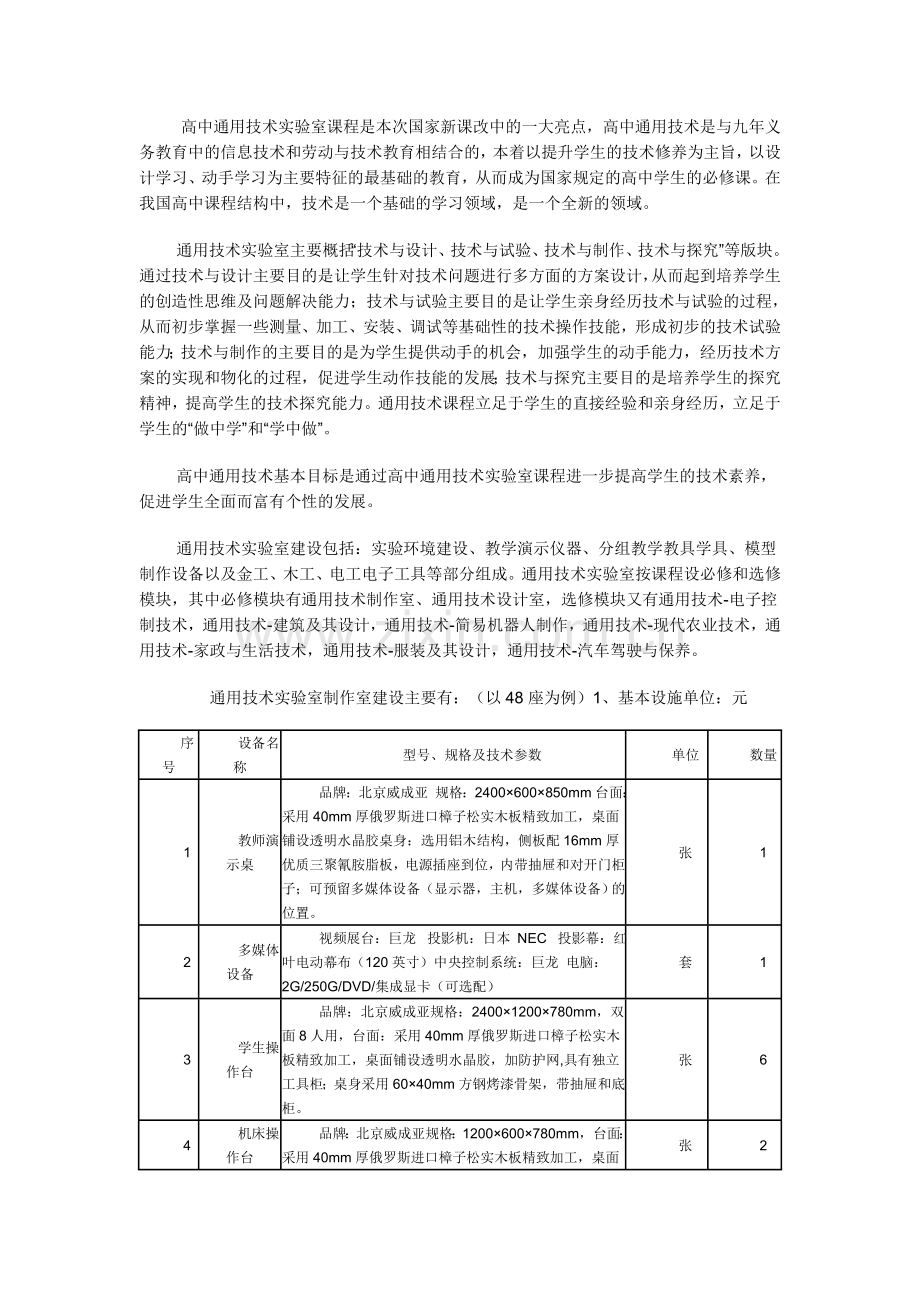

高中通用技术.doc

 高中通用技术实验室课程是本次国家新课改中的一大亮点，高中通用技术是与九年义务教育中的信息技术和劳动与技术教育相结合的，本着以提升学生的技术修养为主旨，以设计学习、动手学习为主要特征的最基础的教育，从而成为国家规定的高中学生的必修课。在我国高中课程结构中，技术是一个基础的学习领域，是一个全新的领域。
通用技术实验室主要概括“技术与设计、技术与试验、技术与制作、技术与探究”等版块。通过技术与设计主要目的是让学生针对技术问题进行多方面的方案设计，从而起到培养学生的创造性思维及问题解决能力；技术与试验主要目的是让学生亲身经历技术与试验的过程，从而初步掌握一些测量、加工、安装、调试等基础性的技术操作技能，形成初步的技术试验能力；技术与制作的主要目的是为学生提供动手的机会，加强学生的动手能力，经历技术方案的实现和物化的过程，促进学生动作技能的发展；技术与探究主要目的是培养学生的探究精神，提高学生的技术探究能力。通用技术课程立足于学生的直接经验和亲身经历，立足于学生的“做中学”和“学中做”。
高中通用技术基本目标是通过高中通用技术实验室课程进一步提高学生的技术素养，促进学生全面而富有个性的发展。
通用技术实验室建设包括：实验环境建设、教学演示仪器、分组教学教具学具、模型制作设备以及金工、木工、电工电子工具等部分组成。通用技术实验室按课程设必修和选修模块，其中必修模块有通用技术制作室、通用技术设计室，选修模块又有通用技术-电子控制技术，通用技术-建筑及其设计，通用技术-简易机器人制作，通用技术-现代农业技术，通用技术-家政与生活技术，通用技术-服装及其设计，通用技术-汽车驾驶与保养。
通用技术实验室制作室建设主要有：（以48座为例）1、基本设施单位：元
序号
设备名称
型号、规格及技术参数
单位
数量
1
教师演示桌
品牌：北京威成亚 规格：2400×600×850mm台面：采用40mm厚俄罗斯进口樟子松实木板精致加工，桌面铺设透明水晶胶桌身：选用铝木结构，侧板配16mm厚优质三聚氰胺脂板，电源插座到位，内带抽屉和对开门柜子；可预留多媒体设备（显示器，主机，多媒体设备）的位置。
张
1
2
多媒体设备
视频展台：巨龙  投影机：日本 NEC  投影幕：红叶电动幕布（120英寸）中央控制系统：巨龙 电脑： 2G/250G/DVD/集成显卡（可选配）
套
1
3
学生操作台
品牌：北京威成亚规格：2400×1200×780mm，双面8人用，台面：采用40mm厚俄罗斯进口樟子松实木板精致加工，桌面铺设透明水晶胶，加防护网,具有独立工具柜；桌身采用60×40mm方钢烤漆骨架，带抽屉和底柜。
张
6
4
机床操作台
品牌：北京威成亚规格：1200×600×780mm，台面：采用40mm厚俄罗斯进口樟子松实木板精致加工，桌面铺设透明水晶胶，木板精致加工，具有独立工具柜；桌身采用60×40mm方钢烤漆骨架，配16mm厚优质三聚氰胺饰面板。
张
2
5
学生凳
品牌：北京威成亚方形木质凳面，全钢架烤漆制作，结实牢固；凳面高450mm。学生听课时可坐，同时也可作为小型工作台使用。
张
48
6
工具柜
品牌：北京威成亚规格：1000×500×2000mm技术参数：柜身采用16mm厚刨花板，隔板采用25mm厚创花板，上柜玻璃对开门，下柜对开门，对所有裸露截面均采用优质PVC封边条，机械封边。精加工，经久耐用。
个
4
7
工具陈列柜
品牌：北京威成亚规格：5100×400×2000mm结构：全木结构技术参数：选用16mm厚三聚氰胺双贴面板，对所有裸露截面均采用优质PVC机械封边。隔板多格式组合设计，陈列配置工具预留位置，工具布置设计人性化，色彩搭配协调，外型美观，3个/组。
组
2
8
灭火器
品牌：灌河干粉，4kg
个
2
9
综合布线
品牌：北京威成亚根据学校实际情况，符合使用安全标准
套
1
10
工具小推车
品牌：北京威成亚600×400×900mm,双层，金属。
辆
1
2、工具量具
2.1木工工具
序号
设备名称
型号、规格及技术参数
单位
数量
11
羊角锤
品牌：铁元帅   0.25kg，
把
12
12
美工刀
品牌：正典
只
12
13
锉刀
品牌：华强8”，3件套，双色柄套装
套
12
14
木工凿子
品牌：塞科25mm，
套
12
15
手推刨（含刀片）
品牌：木井方200-300mm，
个
12
16
木工鸡尾锯
品牌：七星岗
把
12
17
电动曲线锯
品牌：立邦格锐轻型；含锯条，切割功能55mm，
把
1
18
磨刀石
品牌：绿鸟规格型号：含细砂，油石
套
12
19
墨斗
品牌：SK新型迷你墨斗
支
12
20
线坠
品牌：三峰3米，
支
12
2.2金工工具
序号
设备名称
型号、规格及技术参数
单位
数量
21
活扳手
品牌：得力8号，
把
12
22
迷你锯架
品牌：得力6号，
把
12
23
钢卷尺
品牌：双马2米，
合
12
24
剪刀
品牌：袁银记170mm尖头，
把
12
25
内六角组套扳手
品牌：豪工
套
12
26
丝锥扳呀组套
品牌：雷宇12件套，
套
12
27
圆头锤
品牌：兰斯圆头，0.45kg，
把
12
28
台虎钳
钳口宽度100mm，
台
12
29
双把拉铆枪
品牌：三星￠4mm￠5mm双手用，
个
12
30
手电钻（含钻头）
品牌：德牌
把
2
31
工具箱
品牌：骏龙
个
12
2.3电工工具
序号
设备名称
型号、规格及技术参数
单位
数量
32
数显电表
品牌：胜利
台
12
33
测电笔
品牌： 硬石
支
12
34
钢丝钳
品牌：塞科∕飞鹿160mm 6号，
把<, /SPAN>
12
35
尖嘴钳
品牌：塞科∕飞鹿160mm 6号，
把
12
36
斜嘴钳
品牌：塞科∕飞鹿160mm 6号，
把
12
37
B型剥线钳
品牌：沪峰B型，
只
12
38
公制六角套筒
品牌：龙江规格型号1/4”（4、4.5、6、8、10、12、13mm），
套
12
39
钟表批
品牌：甬工
套
12
40
电烙铁
品牌：赛浦
把
12
41
松香
品牌：华强由各种树脂酸组成，易溶于多种有机溶剂。
盒
12
42
吸锡泵
品牌：长涛
把
12
43
焊锡丝
品牌：三星
卷
12
44
电脑刷
品牌：宏鑫
把
12
45
钢锯架
品牌：史易斯,
套
12
46
镊子
品牌：亚中
个
12
47
绝缘胶布
品牌：舒氏
卷
12
48
电工刀
品牌：沪峰直型、木柄，
把
12
49
旋具套
品牌：双旋150×3mm;75×3mm;100×6mm;38×6mm;十字一字各一，
套
12
50
小手电筒
品牌：快灵通
个
12
2.4计量工具
序号
设备名称
型号、规格及技术参数
单位
数量
50
游标卡尺
品牌：上海申工150mm，
把
12
51
角度尺
品牌：华胜达150mm，
个
12
52
外径千分尺
品牌：上海申工0~25MM
个
12
53
钢直尺
品牌：曙光300mm
个
12
54
钢角尺
品牌：康钢牌300mm
个
12
3、金工木工机床
序号
设备名称
型号、规格及技术参数
单位
数量
55
小型车床（含车刀一套）
品牌：西马特规格及技术参数：CJ9518床身上工件最大回转直么160mm，最大工件长度CJ9518A型200mm，主轴通孔直径20mm，主轴内孔锥度莫氏3号，尾轴孔锥度莫氏2号，车床外形尺寸620×300×290mm配特殊附件S/N；1000511件钢头车刀一套
台
1
56
金属钻铣床
品牌：山东滕州规格及技术参数：
1、最大钻孔能力13mm
2、最大端面铣能力16mm
3、最大表面铣能力30mm
4、主轴箱行程（Z）180mm
5、横向行程（X）100mm
6、纵向行程（Y）220mm
7、主轴中心线到立柱表面距离170mm
8、立柱可倾斜角度-45°-+45°
9、主轴端面到工作台面的最大距离280mm
10、主轴孔锥度  MT3
11、电机输出功率  350W
12、主轴转速范围　　低速：100-1100转数/分±10%     高速：100-2500转数/分±10%
台
1
57
微型铣床
品牌：北京威成亚
技术指标：
1、马达转速：20000转/分钟。
2、输入电压/电流/功率：12VDC/2A/24W。
3、滑块行程：30×50mm。
4、夹头：1-6mm 。
5、虎钳的夹持尺寸：25×35mm。
6、加工材料：木材、工程塑料、软金属(铝、铜等)
台
6
58
微型磨床
品牌：北京威成亚
技术指标：
1、马达转速：20000转/分钟
2、输入电压/电流/功率/：12VDC/2A/6W
3、工作桌面积：123 x 100mm
4、加工材料：木质塑料,软金属(铝,铜)等
台
6
59
分度钻床
品牌：北京威成亚
技术指标：
1、马达转速：20000转/分钟。
2、输入电压/电流/功率：12VDC/2A/24W。
3、加工材料：木材、工程塑料、软金属(铝、铜等)。
4、三爪夹盘可夹持工件的最大直径为50mm。
台
6
60
手持磨机
品牌：北京威成亚
技术指标：
1、马达转速：20000转/分钟
2、输入电压/电流/功率/：12VDC/2A/6W
3、加工材料：木质塑料,软金属(铝,铜)等
台
6
61
微型锣床
品牌：北京威成亚
技术指标：
1、马达转速：20000转/分钟
2、输入电压/电流/功率/：12VDC/2A/6W
3、加工材料最大直径：45mm
4、加工材料长度：135mm
5、加工材料：木质塑料,软金属(铝,铜等)
台
6
62
微型锯床
品牌：北京威成亚
机器特点：
n   线锯保证绝对安全，经过特殊的设计，就算锯齿碰到皮肤，也只会引起轻微的振动。
n   锯条是经特殊设计，可以加工任意形状的特件。
n   变压器有过热保护。
n   马达转速：20000转/分钟
n   输入电压/电流/功率；12VDC/2A/24W
n   工作台面积；90mm×90mm。
n   线锯加工厚度：纸基板、发泡材料：及软木18mm、硬木：4mm、复合板：7mm
台
6
63
台式砂轮机
品牌：华凌砂轮尺寸：125*16*12.7mm，AC220v
台
1
64
木工砂带机
品牌：上海博业砂带尺寸100×533mm，空载转速230-350r/min
台
1
65,
电热丝切割机
品牌：金帆电源AC220v,50HZ，工作电压DC18V，最大功率40w.
台
1
66
微型带锯
品牌：广达装有自动安全保护装置。
台
1
4、消耗性材料
序号
设备名称
型号、规格及技术参数
单位
数量
67
绘图纸
A3 ，每包100张。
包
20
68
绘图纸
A4 ，每包100张。
包
20
69
坐标纸
品牌：欣宝25*35，每包100张。
包
20
70
坐标纸
品牌：欣宝17*25，每包100张。
包
20
71
绘图铅笔
品牌：中华专业绘图铅笔，2B
支
48
72
橡皮
品牌：花郎专业绘图橡皮
块
48
73
机械螺丝
品牌：北京威成亚M3*20，含螺丝帽500个/袋，
盒
4
74
钉子
品牌：大兴一千克
千克
4
75
木板
品牌：北京威成亚1200mm*600mm*3mm为工艺三合板，
块
48
76
木条
品牌：北京威成亚￠19.5*100mm，一根
根
48
77
拉铆钉
品牌：万达直径￠3mm~￠5mm，每盒1000个，
盒
4
78
钢锯条
品牌：鲨鱼50根一盒，
盒
4
79
美工刀片
品牌：工岛10片/盒，
盒
10
80
木砂纸
品牌：熊猫800目，
张
500
81
聚醋酸乙烯乳液
品牌：欢居白胶，500克/瓶，
瓶
5
82
自制木质小凳套材
品牌：北京威成亚细木工板、木条、铁钉等材料；完成设计、制作、测试、评估的教学。
套
12
83
自制木质相框套材
品牌：北京威成亚设计范围175×125×10mm，包含边框、底板、透明面板等。
套
12
84
自制木质书架
品牌：北京威成亚细木工板散件。
套
12
85
自制视力保护提醒器
品牌：北京威成亚通过视力保护提醒器报警试验理解反馈的原理。
套
12
86
220V台灯组装套材
品牌：北京威成亚由底座、面板、铁管、灯座、开关组成；根据设计要求选择合适的材料或标准件；通过比较和权衡，能在多个方案中选定满足设计要求的最佳方案或集中各个方案的优点来改进原有方案，完成台灯的制作模型教学。
套
12
87
自发电手电筒套材
品牌：北京威成亚LED动能转换手按发电电筒；配有2个高亮度LED，可以实现电池供电和手按发电两种形式的动能转换，教材2；完成控制与设计的试验教学，也可作为流程设计试验套材使用。
套
12
5、防护用品
序号
设备名称
型号、规格及技术参数
单位
数量
88
防护眼镜
品牌：3M防冲击
付
48
89
工作服
品牌：安优宜长衫，袖口可扣紧
套
48
90
工作帽
品牌：安优宜松紧式，有帽檐
顶
48
91
套袖
品牌：安优宜工装布材质
对
48
92
口罩
品牌：FACE MASK一次性口罩
包
20
93
简易药箱
品牌：健民碘洒、药棉、纱布、胶布、创可贴、烫伤药膏等
个
2

通用技术实验室设计室建设主要有：（以48座为例）
1、基本设施
序号
产品名称
型号、规格及技术参数
单位
数量
1
教师演示台
品牌：北京威成亚规格：2400×600×850mm，台面：采用25mm厚防火板，具有防火、耐磨、抗高温、韧性好，经久耐用，不变形等特性。桌身：选用铝木结构，侧板配16mm厚优质三聚氰胺脂板，电源插座到位，内带抽屉和对开门柜子；可预留多媒体设备（显示器，主机，多媒体设备）的位置。
张
1
2
多媒体设备
视频展台：巨龙 投影机：日本 NEC
投影幕：红叶电动幕布（84英寸）
中央控制系统：巨龙
电脑： 2G/250G/DVD/集成显卡（可选配）
套
1
3
学生设计台
品牌：北京威成亚规格：（960+480）×430×760mm，台面：采用25mm厚防火板，具有防火，耐磨，抗高温，韧性好，经久耐用，不变型等特性。每个学生既可独立操作实验，也可分组实验；设计新颖，美观，实用。6个台面拼为一组。桌身：钢木结构，中间设计有同桌面同样的隔层，桌脚配橡胶减震垫。
组（6人）
8
4
学生凳
品牌：北京威成亚凳面ABS注塑成形，可升降。
张
48
5
作品展示柜
品牌：北京威成亚规格：1000×500×2000mm技术参数：柜身采用16mm厚刨花板，隔板采用25mm厚创花板，上柜玻璃对开门，下柜对开门，对所有裸露截面均采用优质PVC封边条，机械封边。精加工，经久耐用。
个
4
6
资料柜
品牌：北京威成亚规格：1000×500×2000mm技术参数：柜身采用16mm厚刨花板，隔板采用25mm厚创花板，上柜玻璃对开门，下柜对开门，对所有裸露截面均采用优质PVC封边条，机械封边。精加工，经久耐用。
个
4
7
展示边柜
品牌：北京威成亚规格：9000×450×850mm结构：铝木结构技术参数：台面选用厚度25mm防火板可用于演示，柜身对开门储物柜，存取物品方便。台面可进行各类模型演示，对所有裸露截面均采用优质PVC封边条，机械封边。精加工，经久耐用，220V电源到位。
个
1
8
灭火器
品牌：灌河干粉，4kg
个
2
9
综合布线
品牌：北京威成亚根据学校实际情况，符合使用安全标准
套
1
2、绘图工具
序号
产品名称
型号、规格及技术参数
单位
数量
10
擦图片
品牌：精工不锈钢
片
24
11
绘图板
品牌：宏鑫3号
块
24
12
分规
品牌：精工110mm
个
24
13
曲线板
品牌：三江长250mm
付
24
14
直尺
品牌：得力150mm
只
24
15
三角尺
品牌：得力300mm
付
24
16
比例尺
品牌：得力300mm
把
24
17
丁字尺
品牌：金丝猴与绘图板配套
把
24
18
量角器
品牌：上海蝴蝶150mm,有机塑料
只
24
19
圆规
品牌：英雄155mm
个
24
3、教具、学具类
序号
设备名称
型号、规格及技术参数
单位
数量
20
焊接/粘接/铆接模型
品牌：北京威成亚规格：铆接模型3件/套；有色透明有机玻璃材质；搭铆、单接搭铆接、双搭板铆接三种类型。焊接模型；3件/套；金属材质；坡口型式、搭焊、对焊、角焊。粘接模型；3件/套；有色透明有机玻璃材质，搭粘、角粘、单搭板对粘。
套
1
21
简单零件模型
品牌：北京威成亚全铝合金材料精致加工成形；具体包括蜗轮、蜗杆、齿轮、带轮、链轮、转轴、手柄等常用的机械零件模型，且具备机械联动的演示功能。
套
1
22
机械制图模型
品牌：合肥皖佳绘图模型；11件/套，实木或塑料材质，表面喷漆；具体包括；正等轴测图模型，形体结构三视图模型（正方块，三角块），模型房，尺寸要素模型，形体尺寸标注模型，机械加工图模型，剖视图模型，制图练习模型四种。
套
1
23
螺纹连接模型A
品牌：北京威成亚有机玻璃材质，一套1件。螺纹规格M8×30、M10×40、M6×60（外六方、内六方、沉头、圆头）；连接方式；夹紧连接、对穿连接、双头螺钉连接；螺纹类型；三角螺纹；螺纹联接的类型；螺栓联接、双头螺栓联接、螺钉联接、紧固螺钉联接。
套
1
  24
多功能控制器
品牌：中教开源微电脑控制，四路以上模拟、数字信号输入输出接口；自带小型液晶显示屏，自动显示测试数据或图线，具备USB蔌RS232电脑连接功能，提供数据处理软件，可上传数据到电脑进行数据分析（图线、拟合、坐标变换等功能。）
套
1
25
结构承重测试仪
品牌：中教开源采用精密型变、压力传感器，能与多功能控制吕配合使用，显示压力强度负荷曲；与电脑连接可显示“压力一形变”曲线，通过拟合公式可得出压力与形变间的关系；能精确测试构件材料的最大承重强度；能测试试验结构的变形；最大形变量6000ｕm，最大承重力；300N；可完成下列试验；相同材质、不同型状（方形、圆形、L形、工字形）等及不同材质的构件强度试验。
套
1
26
硬币分拣流程模型
品牌：合肥皖佳可分拣一元、五角、一角硬币，可改变分拣流程。
套
9
27
不倒翁原理测试仪
品牌：北京威成亚有机玻璃材质，外形尺寸: 底座300×130×300，不倒翁￠160×60×300金属球调节可改变仪器的整体重心位置, 固定稳固。 后板标有左右刻度尺。探究结构的稳定性与重心在竖直方向位置上的关系。
套
9
28
红外线发射与接收报警装置
品牌：北京威成亚箱式尺寸310×260mm。插接型可循环利用，还可设定光强度的上下值，实现光控报警装置。
套
2
30
光控路灯实验箱
品牌：北京威成亚该仪器能演示路灯的工作原理，让学生直观了解控制路灯系统的组成，加深对系统的认知。规格：320*260*120mm可插接式，可叠插式插头线，箱式设计方便使用及存放。
套
9
31
千斤顶模型
品牌：北京威成亚主要由顶垫、螺旋杆、起重螺杆、绞杠等组成；最大顶举高度；100mm；起重螺杆螺纹；矩形 M27×6
套
1
32
升, 旗试验装置

品牌：北京威成亚该装置可满足《技术与设计2》教材中关于设计过程的试验要求，即可由老师演示、分析，也可由学生自行车试验，体验设计过程；能分别播放内置歌曲；旗杆可以伸缩固定以便调节高度；能通过不同直径皮带轮的组合，实现升旗的多级皮带变速试验，实现升旗速度变化：可实现升旗的手动或自动启动所选乐曲播放；可手动或自动控制电机的转速，实现升旗速度变化；能通过限位传动控制电机的转速，实现升旗速度变化；能通过限位传感器实现升、降旗的自动停止；在自动升降旗过程中可实现手动辅助控制旗帜长升降；装置组成；底座、旗杆、线蝇及国旗、变速轮、限位传达感器、电源、小电机及皮带、连接线等。
套
9
33
桥梁模型
品牌：北京威成亚六件/套；有机玻璃，底板为优质色板，环保塑料精致加工成型；含悬梁桥、斜拉索桥、梁架桥、拱架桥、弓形拱桥、悬索桥等六种桥梁模型
套
1
34
桥梁承重试验装置
品牌：北京威成亚滑轨式；该装轩可满足《技术与设计2》教材中关于结构试验要求；具备滑轨移动装置，承重小车不会脱离滑轨；配重哑铃片可由学生自行搭配，以实现不同承重试验；压力强度可由小到大逐级增加，产生最大压力可达170牛顿；可以对多种桥梁模, 型进行承重比较试验；装置结构具备很好的安全保障功能，能确保桥梁承重破坏性试验的安全进行；装置组成；金属底座及导轨架，哑铃杆，, 哑铃锁母、手拉杆、可调节承重伸缩杆、哑铃盘（1.25KG\2.25KG\5KG各2片）;最大测试长度;250mm;最大测试形变量;25mm;最大压力:170N。
套
1
35
红绿灯控制系统套件
品牌：北京威成亚可进行红绿灯控制流程演示，通过学生自已编程可进行交通指挥系统设计，完全仿真红绿灯工作状态。
套
9
36
稳定性测试仪
品牌：北京威成亚自带数码管角度显示，可以测量测试台面的改变角度，配备多种实验物块，研究产品的支撑面大小、重心位置与稳定性的关系
套
9
37
晶体三极管开关特性试验套件
品牌：北京威成亚包含：1.5V×2电池盒（黑），单联3档船形开关，各种色环电阻，直插式S9013三极管，高亮，5mm红色发光二级管，K2A46台阶插座等。教学功能：完成高低电平的讲解和电平检测器的应用，对晶体三级管开关特性进行深入分析和晶体三级管开关特性在数字电路中的应用
套
17
38
常见控制方式认知及应用套件
品牌：北京威成亚包含：1.5V×2电池盒（黑），复位按钮，JN6201，单联船形开关，纸盒式喇叭，驻极话简，各种色环电阻，S9013，WH09A-2B50K,光敏电阻，3DJ6，S9012，高亮，5mm红色发光二极管，IN4007DIP，HRS2H-S-DC3V1A,3V玩具电机，KT4A30台阶插座，KT4BK1插头等
套
17
39
水塔试验装置
品牌：北京威成亚该装置可满足《技术与设计2》教材中关于闭环控制内容的试验要求；能让学生动手组装、了解水塔的组成结构和工作原理，双水泵可以自独立控制；装置既能手动控制供水也能自动控制供水，还可定时延时控制供水，可以模拟水箱水位自动控制过程，具备单传感器、双传感器等多种自动控制方案；装置组成；底座、上水箱及托盘支柱、下水箱用托盘支柱、水泵、控制器、水位传感器、电源、输水管、止水夹。
套
1
40
自动门试验装置
品牌：北京威成亚该装置可满足《技术与设计2》教材中关于开环控制内容的试验要求；能让学生组装，了解自动门的组成结构。工作原理装、装置既能手动控制开关门也能自动控制开关门；具有自动门的仿真功能，能演示人靠近时自动开门，延时后自动关门，开闭门到达极限位置均能自动停止；能让学生自行组装实现光控，声控车库门及密码开启自动门功能；装置组成；门体、小电机、多种传感器（移动红外、光控、声控、防轧）、电源、连续线等。
套
1
41
抽水马桶模型
品牌：北京威成亚仿真、透明、可拓展；能让学生了解抽水马桶的组成结构、工作原理；可以模拟水箱水位机械自动控制过程，可以拓展。
套
2
42
传感器功能演示仪
品牌：北京威成亚外形尺寸：430mm×350mm×135mm；组成；铝合金包边箱、电源、多种传感器模块等；配合新课程物理教材中传感器这一章节使用；多种传感器模块（热敏、光敏、声敏、磁敏、触摸感应、热释电红外等）；配有相关操作使用说明书。
套
9
43
多用照明灯试验套材
品牌：北京威成亚LED光源、多种控制开关方式，灯具变形方式。
套
9
44
照度仪
品牌：北京威成亚本仪表为《技术与设计1》教材中台灯的设计配置，用于台灯设计中的照度测试、不同台灯的照度对比试验和节约试验。读数采用数字显示，无读数误差。具有低电压指示功能。传感器和显示器分离，测量时使用方便。
套
2
45
声控灯系统实验箱
品牌：北京威成亚铝合金包边箱，电源，多种触发功能等（热敏、光敏、声敏、磁敏、触摸感应、热释电红外等）；多种输出功能（宁、电机、热效应等）具有开环、闭环控制系统，分析控制系统的基本组成与工作过程，理解控制器和执行器的作用，画出简单开环或闭环控制系统的方框图，学会设计简单的控制系统并通过模型的构建进行验证和改进。
套
9
46
电子控制实验室箱
品牌：北京威成亚仪器能密切配合《技术与设计1》、《技太与设计2》和《电子控制技术》中“控制及设计”的教学内容，可以设计各种简单的开、闭环控制系统，进行了试验。可以完成教材上的电路设计。提供的设备具有操作简单、插搪方便、检查电路故障一目了然，并为学生提供了自主创新的平台等特征。电子实验箱功能如下：1、可选择交、直流两种供电方式，且有过流保护电路；2、铝合金包边纸板箱，外形尺寸；430mm×350mm×135mm；3、模块式结构的电子元件，能清晰直观反映电子元器件的基本外观特征，4、具有拓展学习的平台功能，可以在此平台上进行自主创新实践；5、部分元器件具有替换功能，能够灵活插接和调换不同参数的元件；6实验电路之间的连接采用选接插方式，整个实验不用焊接，便于检查电路故障，清晰明了。
套
9
47
壁挂模型
品牌：北京威成亚已知的两个视图构思各形体的内部结构并补全视图上所缺的线条；组合体三视图的作图步骤；加工零件图；主视图和俯视图的关系有圆孔楞台的二视图；剖析图；三视图的形成正投影与三视图；端盖零件图；三个不同形状的物体投影，每套8个模型。每个模型尺寸为400×200mm。
套
1
48
活动广告牌模型
品牌：北京威成亚1、本模型配合《技术与设计2》教材第102页内容和教学指导书进行设计。
2、可演示有手动控制画图翻转和电动定时自动翻转两种方案，同时配合传感器功能试验箱实现光控、声控等试验。
3、本套装置的多功能控制盒可配套所有不同类型传感器做各种不同实验。4、实验过程动画显示。
5、感器输入口八路模数共用口，可采样10K以内模拟信号，八路输出数字量信号，可电脑显示实验数据。6、微机接口：a 、RS232 ；b 、UBS。
7、夜晶显示：蓝底白字（工业级显示屏）。
套
1
49
火箭模型
品牌：航宇 实物分子混合材料模型，辅助教学，配合教材使用
套
2
50
棱柱立体吊顶模型
品牌：北京威成亚材料选用透明有机玻璃，厚度为5mm，制成四边形。外围长800mm×宽800mm×高500mm，每面制成各种图案，内围长500mm×宽500mm×高300mm，每面制成图案与外围相对称，四周附衬四种不同角边立体棱柱模型。该模型体现立体与幻想，激发学生的想象力和动手能力。
套
1
51
吊塔式鸡用自动饮水机原理模型
品牌：北京威成亚
控制部分外露，实现实验功能。
套
9
52
技术与设计1
品牌：北京威成亚通过三个以上典型事例，经历设计的一般过程，可制作出笔筒、书架、百叶窗、密码箱等模型。包括基本材料和标准件。
套
9
53
技术与设计2（结构与设计套件
、流程与设计套件、
系统与设计套件、
控制与设计套件）
品牌：北京威成亚
1、零配件名称：型材基础结构件、铰接件、T型接头、轴承(通轴接头)、轴销、轴挡、齿轮、同步带轮、轮、端盖、底板、铝质棒材导线、八芯数据线、36mm×36mm基础模块、36mm×72mm基础模块、72mm×108mm基础模块及其他的特殊部件等。
2、零配件产品规格：
1)型材基础结构件：材质为PVC
(1)基础型材四方杆件：“X”形截面型材杆件(四面均可插接)；(2)基础型材板件：“一”型截面型材板件(四周均有连接卡口)；(3)基础型材连接件：“工”型截面型材件(杆杆、杆板之间的型材连接件)；(4)基础型材轴：八边形截面型材件(可与杆、铰接件、轴挡、齿轮、轮等连接）基础型材件在标配中取长为12mm的整数倍，也可以根据教学需求来截取特殊规格长度。
2)铰接件:管端铰接、管侧铰接(垂直、平行)等；3)T型接头；4)轴承(通轴接头)；5)轴销；6)轴挡；7)齿轮:高精度直齿轮(16齿、32齿、48齿)、伞齿轮(24齿)；8)同步带轮:同步带轮(12齿、32齿)；9)轮:小轮毂、大轮毂、小轮、大轮等；10)端盖:方端盖、圆端盖等；11)底板：360mm×360mm型材拼装底板，材质PVC；12)铝质棒材导线：导线由φ5mm铝棒与绝缘层组成，导线规格有48mm、84mm、120mm、156mm、192mm等，导线绝缘层有颜色区分；13）数据线：由八芯扁平导线软导线组成，数据线规格有108mm、300mm等。
14)36mm×36mm基础模块：包括连接模块、基础元件模块、传感器模块等,上盖为PC透明材质，其上面以及侧面开有透气孔
15)36mm×72mm基础模块：包括连接模块、转换座模块、集成模块等，上盖为PC透明材质
16)72mm×108mm基础模块：包括集成模块等，上盖为PC透明材质
17)其他部件：包括电机模块(3V减速电机）、电池模块（3V、6V）、140XL同步带、260XL同步带等
3、连接方式：
(1)型材杆与型材杆通过型材连接件或者T型接头完成连接
(2)型材板与型材板之间通过自身公母口或者型材连接件进行连接
(3)型材板与型材杆通过自身公母槽进行卡接
(4)型材轴可与型材杆的八边孔、铰接件的八边孔、轴挡、齿轮的八边孔、轮的八边孔等连接
(5)铰接件与型材杆通过端部轴孔插接或者卡扣与槽滑接
(6)轴承(通轴接头)通过卡扣与槽滑接
(7)轴销是将铰接件之间进行两两连接
二、《技术与设计2》活动项目名称
《技术与设计2》教学套件应满足的活动项目为23个：
1）板承压试验套件
2）桥梁模型
3）结构与力认知及应用套件（拱桥的受力分析）
4）板凳组件模型
5）结构与稳定性认知及应用套件（稳固的人字梯）,
6）结构稳定性探究套件（不同垒法的墙）
7）结构强度认知及探究套件（结构框架套件）
8）不稳定结构认知及应用套件（跨栏架）
9）结构稳定性套件（篮球架）
10）结构与功能认知与应用套件（折叠椅）
11) 结构设计套件（相片框）
12）结构类型认识与应用套件（房屋模型）
13）流程设计套件（盖房子）
14）车辆模型制作流程设计套件
15）货物分拣流程设计套件
16）系统特性分析套件（自行车）
17) 系统分析及优化设计套件(旋转木马)
18）常见控制方式认知及应用套件（简易控制装置）
19）清洁车设计套件
20）控制系统反馈设计套件（视力保护提醒器）
21）台灯散件（可调灯）
22）升旗定时控制装置设计与制作套件
23）红外发射接收电路模型（超市自动迎宾控制装置）
套
9
54
自动检测计数系统设计套件
1、零配件名称：底板、铝质棒材导线、数据线、36mm×36mm基础模块、36mm×72mm基础模块、72mm×108mm基础模块、其他部件等
2、零配件产品规格：
1)底板：360mm×360mm型材拼装底板，材质PVC
2)铝质棒材导线：导线由φ5mm铝棒与绝缘层组成，导线规格有48mm、84mm、120mm、156mm、192mm等，导线绝缘层有颜色区分；
3)数据线：由八芯扁平导线软导线组成，数据线规格有108mm、300mm等。
4)36mm×36mm基础模块：包括连接模块、基础元件模块、传感器模块等,上盖为PC透明材质，其上面以及侧面开有透气孔
(1)连接模块：二分、四分
(2)基础元件模块：自锁开关、无锁开关等各种不同参数的电子元器件
(3)传感器模块：触动传感器
5)36mm×72mm基础模块：包括连接模块、转换座模块、集成模块等，上盖为PC透明材质。
(1)连接模块：六分
(2)集成模块：触发器模块
6)72mm×108mm基础模块：包括集成模块等，上盖为PC透明材质,集成模块：计数显示模块
7)其他部件：电池模块（6V）
3、连接方式：
(1)模块与底板之间连接方式：每个模块下方有4个卡扣，通过卡扣与底板上型材四方槽进行插接。
(2)模块与模块之间连接方式：元件之间的连接采用铝质绝缘硬导线与电路板相连的电极片进行插接。
套
9
5、软件与资料<, /o:p>
<, TBODY> 序号
设备名称
型号、规格及技术参数
单位
数量
55
图书资料
电工、木工、钳工和机加工等设计手册；各类通用技术设计参考书等
套
1
56
经典结构欣赏
课件、视频资料、
套
1
57
CAD软件
含机械制图、电子电路绘制、模拟信真等
套
1
58
展板
 相关通用技术内容；材质为KT版、每套10片
套
1
59
结构与设计套件光盘
与结构设计套件配套使用，配合教材，包含装置的组装调试、使用方法、教师演示范例、教学方法指导、试验的改进与控究
张
1
60
流程与设计套件光盘
与结构设计套件配套使用，配合教材，包含装置的组装调试、使用方法、教师演示范例、教学方法指导、试验的改进与控究
张
1
61
系统与设计套件光盘
与结构设计套件配套使用，配合教材，包含装置的组装调试、使用方法、教师演示范例、教学方法指导、试验的改进与控究
张<, SPAN lang=EN-US>
1
62
控制与设计套件光盘
与结构设计套件配套使用，配合教材，包含装置的组装调试、使用方法、教师演示范例、教学方法指导、试验的改进与控究
张
1
　　通用技术实验室共设了7个选修模块，模块与模块之间为并列关系，可供学生在学习完必修模块之后根据个人兴趣爱好和条件自由选择，在这里就不一一介绍了，如有需要可以与本站客服联系！出于考虑到学校经费、场所、设备等各方面因素，本着一切从实际出发的原则，在7个选修模块中，建议在有条件的情况下将电子控制技术、家政与生活技术模块列为学校优先开设的选修模块，农村学校要同时考虑开设现代农业技术模块。各学校应积极创造条件尽快开齐选修模块，以为学生提供更大的选择空间。
