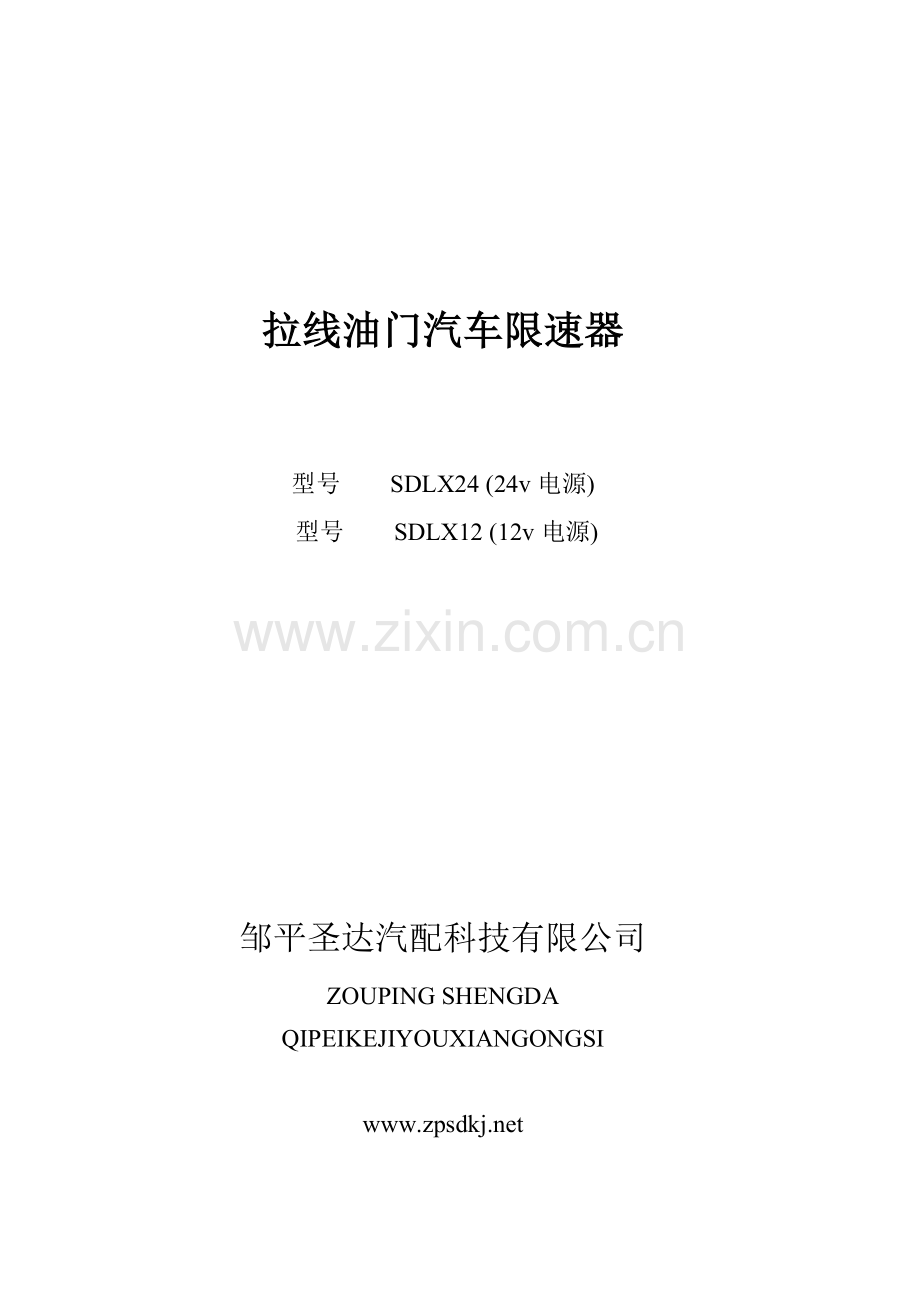

拉线油门汽车限速器

型号 SDLX24 (24v电源)
型号 SDLX12 (12v电源)

邹平圣达汽配科技有限公司
ZOUPING SHENGDA
QIPEIKEJIYOUXIANGONGSI

拉线油门汽车限速器
---------拉线油门汽车通用
(通过国家汽车零部件质量监督检验中心检测合格)

1、功能介绍：
本拉线油门（机械式）限速装置适用于所有拉线油门汽车，初始设计为可调式汽车限速器。系统控制车速设计为程序编定和自动获取两种方式。设定好最高时速后，车速在设定车速以内，车辆可以正常驾驶，本系统几乎不工作，系统对原车油门操控系统不加干涉，不影响原车任何动力和扭矩，不影响节气门行程开度，只有在达到或接近设定的最高车速时（参数可调），系统才会启动，根据当时车速和加速度数据对油门大小进行调整，当车速达到设定的速度值时，系统会自动调整油门系统，实时动态的控制油门，此时继续踩踏油门踏板将不再有效，车辆即按照设定的最高时速匀速行驶（参照GB/T24545-2009国家限速器执行标准），速度波动范围在1-2%之内，无顿挫感。
系统对油门的调整是一个实时动态的过程，调控频率和调整幅度会根据速度变化自动调节，以便及时精确地控制车速，（调整频率和调整幅度也可根据需要编程设定）。需要设定的限速值可以根据客户需要直接编程锁定或进行自动获取，默认为启用状态。如果将标定参数的控制器拔掉，所设定的最高时速将永远有效，无法改变，即使断电，重新上电，仍然有效。需要改变时只需插入标定控制器即可进行修改操作。
自动形式，设计为在无法得知速率的情况下，在达到需要设定的车速时，在通讯控制器上相应项位按“启动”键，系统会自动计算速率并设定最高时速， (此速度值可以根据速率比直接编程写入，默认启用)，
限速系统连接线均由接插件连接，设定限制速度之后，没有速度设定控制器，将不能改变所设定的速度值，便于对车辆的管理。
如需要重新设定限速速度值，只需要使用速度设定控制器，输入新的速度值即可，设有一键写入，非常方便快捷。
本限速控制器可对同一种型号车辆参数进行批量编写，便于合作商家的参数设定，非常人性化。
设置速度不需要车辆行驶，设备具有自动获取功能，更适合对速率比不太熟悉的人使用。
本限速装置设计有过流、反接、短路等多种系统保护，以应对可能出现的各种问题所引起的对系统的影响。

2、功能特点：
1、一键启动设定最高时速（具有参数设定、自动获取两种方式），系统默认自动启动。
2、超过所设定时速的1%或2%（设计为可调）时，设有声音提示，蜂鸣器高频长响，提示已经超速（根据本产品性能，一般不会出现超速现象）。
3、国家检测证明，微电脑控制系统均能有效控制油门及车速，符合国家GB/T24545-2009限速标准。

3、技术参考标准：
适用环境温度为-35℃至100℃，
适用所有拉线油门汽车。
限速范围：10----最高行驶千米/小时。
限速灵敏度：1%。
产品的工作电压范围：12v 24V（车载电源电压）
产品耐低温性能 :-40℃
产品耐高温性能：+120℃
工作模式：往复式电动调节
扭矩：500 N
安装说明：
一线路连接
1、 检测出车速传感器信号线，与主线束 蓝色线 并联。
2、 将主线束与控制主机连接（插件对插）
3、 将主线束与电动执行器连接（插件对插）
4、 将主线束与蜂鸣器连接（插件对插）
5、 连接电源正、负极
【】严禁带电操作。
二、限速执行器的安装(非常简单)
1、部件构成：微电脑主机、线束、执行器、蜂鸣器、支架。

2、将限速执行器安装支架，根据安装位置 调整支架或限速器在支架上的方向，与限速执行器固定，并将支架固定于车体上。

3、将限速执行器自带拉线，安装到发动机油门拉线摇臂上，与脚踏油门拉线方向相反。

4、调整自由行程间隙，确定油门摇臂处于怠速空油状态，将限速执行器拉线的活动锁扣，锁定在超过油门拉臂50mm处。

5、油门控制器：（见附图五）

附图一 安装原理示意图

附图二：总成

附图三 线束和主机

附图四 微电脑主机

附图五 限速执行器
