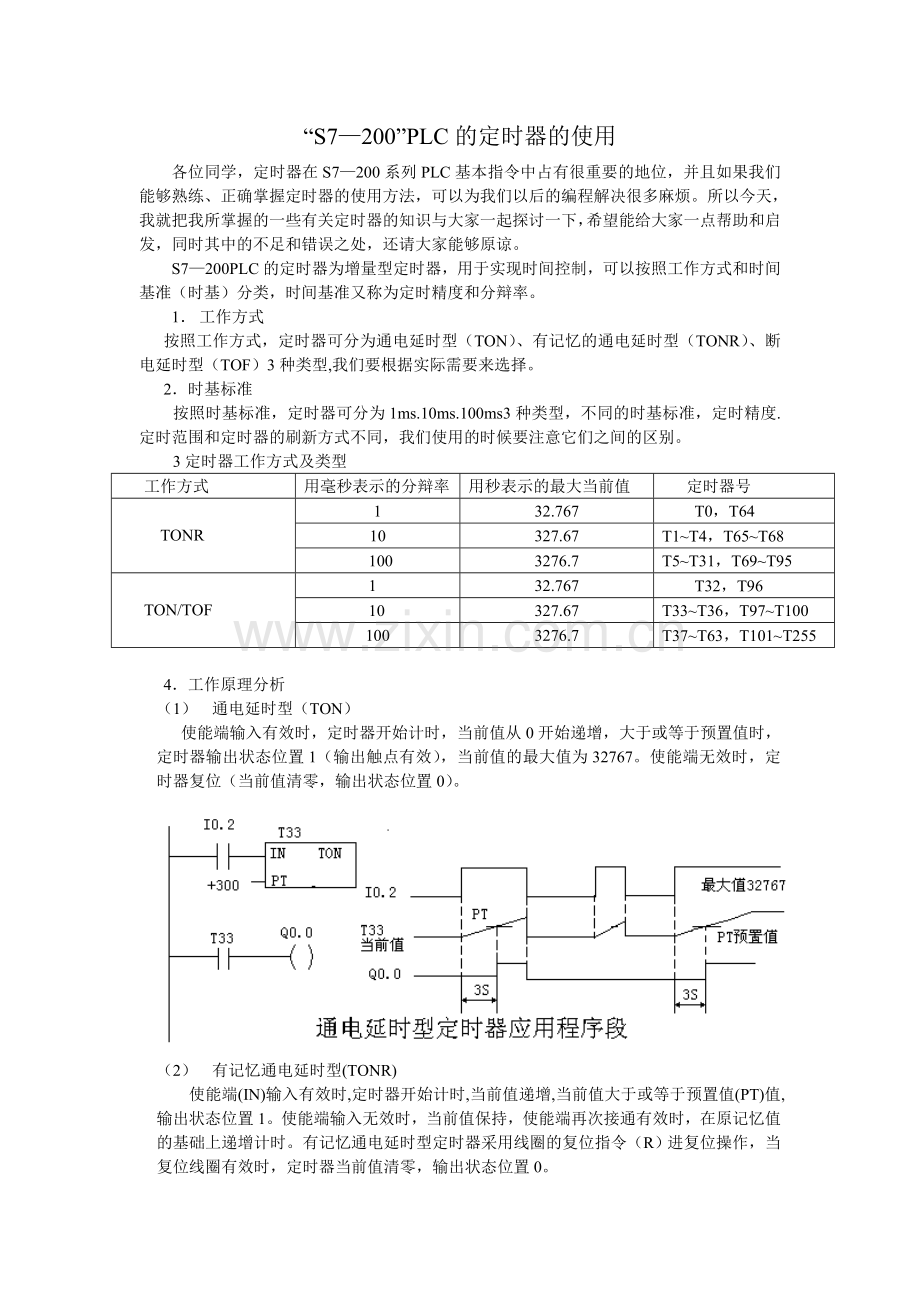

“S7—200”PLC的定时器的使用
各位同学，定时器在S7—200系列PLC基本指令中占有很重要的地位，并且如果我们能够熟练、正确掌握定时器的使用方法，可以为我们以后的编程解决很多麻烦。所以今天，我就把我所掌握的一些有关定时器的知识与大家一起探讨一下，希望能给大家一点帮助和启发，同时其中的不足和错误之处，还请大家能够原谅。
S7—200PLC的定时器为增量型定时器，用于实现时间控制，可以按照工作方式和时间基准（时基）分类，时间基准又称为定时精度和分辩率。
1． 工作方式
按照工作方式，定时器可分为通电延时型（TON）、有记忆的通电延时型（TONR）、断电延时型（TOF）3种类型,我们要根据实际需要来选择。
2．时基标准
按照时基标准，定时器可分为1ms.10ms.100ms3种类型，不同的时基标准，定时精度.定时范围和定时器的刷新方式不同，我们使用的时候要注意它们之间的区别。
3定时器工作方式及类型
工作方式
用毫秒表示的分辩率
用秒表示的最大当前值
定时器号

TONR
1
32.767
T0，T64
10
327.67
T1~T4，T65~T68
100
3276.7
T5~T31，T69~T95

TON/TOF
1
32.767
T32，T96
10
327.67
T33~T36，T97~T100
100
3276.7
T37~T63，T101~T255

4．工作原理分析
（1） 通电延时型（TON）
使能端输入有效时，定时器开始计时，当前值从0开始递增，大于或等于预置值时，定时器输出状态位置1（输出触点有效），当前值的最大值为32767。使能端无效时，定时器复位（当前值清零，输出状态位置0）。

（2） 有记忆通电延时型(TONR)
使能端(IN)输入有效时,定时器开始计时,当前值递增,当前值大于或等于预置值(PT)值,输出状态位置1。使能端输入无效时，当前值保持，使能端再次接通有效时，在原记忆值的基础上递增计时。有记忆通电延时型定时器采用线圈的复位指令（R）进复位操作，当复位线圈有效时，定时器当前值清零，输出状态位置0。

（3） 断电延时型(TOF)
使能端（IN）输入有效时，定时器输出状态位立即置1，当前值复位。使能端断开时，开始计时，当前值从0递增，当前值达到预置值时，定时器状态位复位置0，并停止计时，当前值保持。

还有一个注意事项，用本身触点激励输入的定时器，时基为1ms和10ms 时不能可靠工作，不宜使用本身触点作为激励输入。下面，我再结合例题来分析一下定时器的作用。
例题. 设计周期为5s,占空比为20%的方波输出信号程序（输出点可以用Q0.0）

以上，就是我的一点体会，谢谢大家！
电气03-2
林 浩
