® 安格斯机械 让工业动（冻）起来！

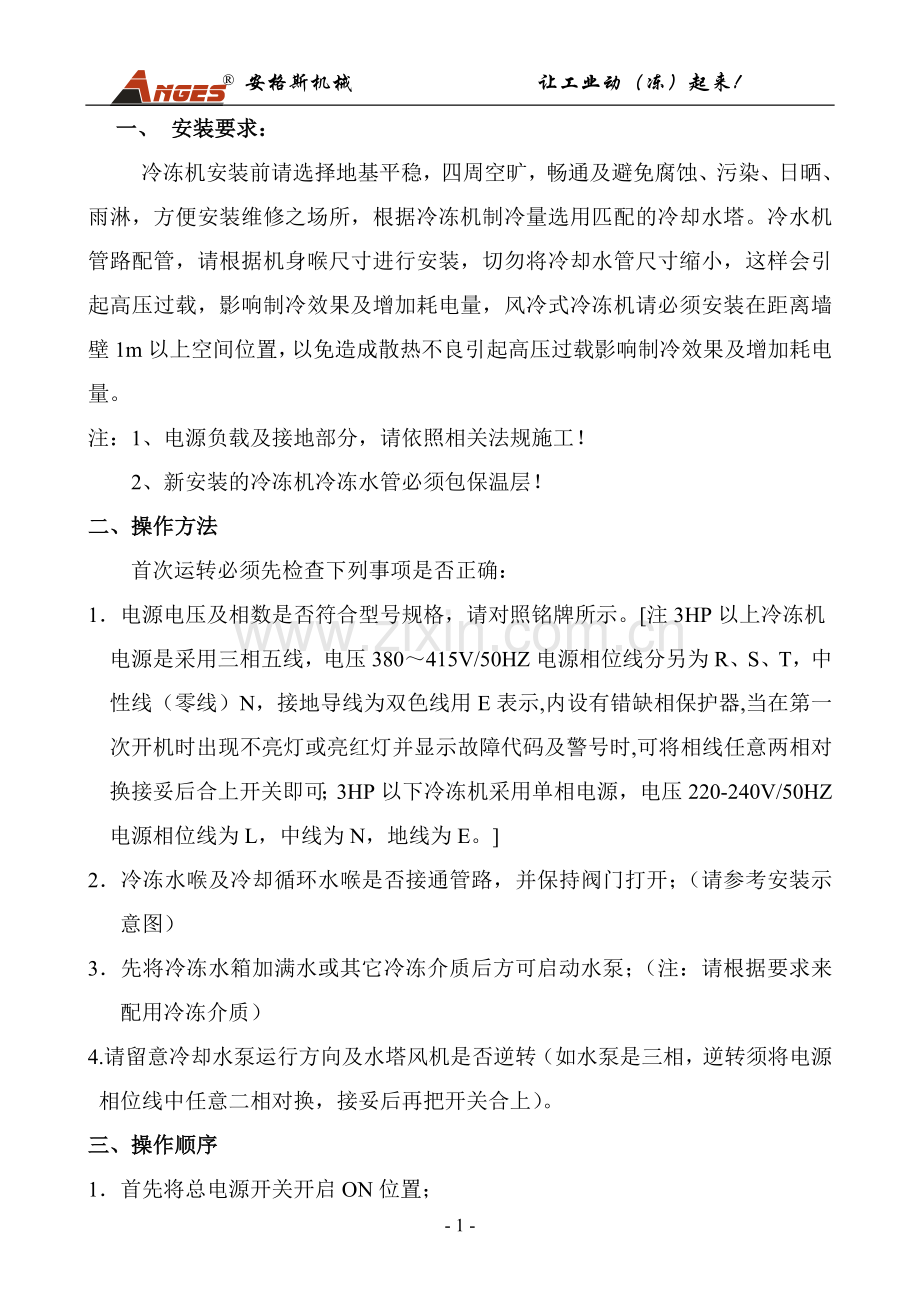

一、 安装要求：
冷冻机安装前请选择地基平稳，四周空旷，畅通及避免腐蚀、污染、日晒、雨淋，方便安装维修之场所，根据冷冻机制冷量选用匹配的冷却水塔。冷水机管路配管，请根据机身喉尺寸进行安装，切勿将冷却水管尺寸缩小，这样会引起高压过载，影响制冷效果及增加耗电量，风冷式冷冻机请必须安装在距离墙壁1m以上空间位置，以免造成散热不良引起高压过载影响制冷效果及增加耗电量。
注：1、电源负载及接地部分，请依照相关法规施工！
2、新安装的冷冻机冷冻水管必须包保温层！
二、操作方法
首次运转必须先检查下列事项是否正确：
1．电源电压及相数是否符合型号规格，请对照铭牌所示。[注3HP以上冷冻机
电源是采用三相五线，电压380～415V/50HZ电源相位线分另为R、S、T，中性线（零线）N，接地导线为双色线用E表示,内设有错缺相保护器,当在第一次开机时出现不亮灯或亮红灯并显示故障代码及警号时,可将相线任意两相对换接妥后合上开关即可；3HP以下冷冻机采用单相电源，电压220-240V/50HZ电源相位线为L，中线为N，地线为E。]
2．冷冻水喉及冷却循环水喉是否接通管路，并保持阀门打开；（请参考安装示意图）
3．先将冷冻水箱加满水或其它冷冻介质后方可启动水泵；（注：请根据要求来配用冷冻介质）
4.请留意冷却水泵运行方向及水塔风机是否逆转（如水泵是三相，逆转须将电源相位线中任意二相对换，接妥后再把开关合上）。
三、操作顺序
1．首先将总电源开关开启ON位置；
2. 开启冷却水塔开关，此时注意冷却水出入口阀门必须打开（注：风冷式无须配备冷却水塔）。
3.再开启冷冻机运行开关，此时冷动水泵开始运行,请注意冷冻水出入口阀门必须打开，经延时开关延时后压缩机会自动运行，请查视及调节所需温度。
4.关机时，请依相反的顺序操作关机即可。

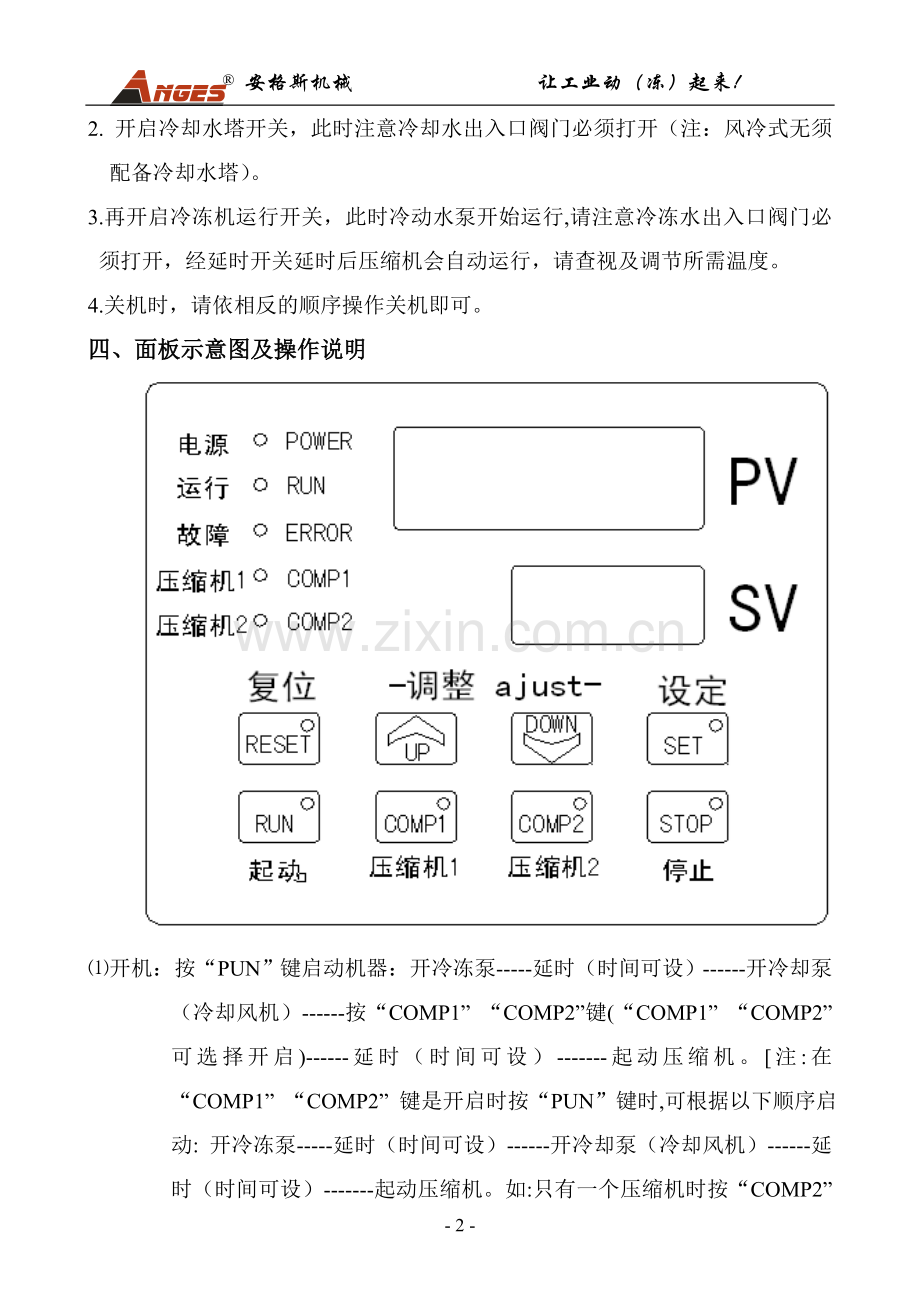

四、面板示意图及操作说明

⑴开机：按“PUN”键启动机器：开冷冻泵-----延时（时间可设）------开冷却泵（冷却风机）------按“COMP1” “COMP2”键(“COMP1” “COMP2”可选择开启)------延时（时间可设）-------起动压缩机。[注:在“COMP1” “COMP2” 键是开启时按“PUN”键时,可根据以下顺序启动: 开冷冻泵-----延时（时间可设）------开冷却泵（冷却风机）------延时（时间可设）-------起动压缩机。如:只有一个压缩机时按“COMP2” 键无效。]
⑵关机：按“STOP”键停止机器：关所有压缩机-----延时（时间可设）-------关冷却泵（冷却风机）------延时（时间可设）----关冷冻泵。
⑶能量调节：
a、只有1个压缩机：在升温过程中，当显示温度≥设定温度+温差时启动压缩机；在降温过程中，当显示温度＜设定温度+温差时停止压缩机。
b、有2个压缩机：在升温过程中，当显示温度＞设定温度时启动1台压缩机，当显示温度≥设定温度+温差时启动2台压缩机，在降温过程中，当显示温度＜设定温度时，停一台，当显示温度＜设定温度-温差时全停。
五、修改参数操作说明
上电系统开始6S倒计时，面板上PV区显示版本，SV区显示时间，若没有按“SET”键，之后主程序开始工作。
⑴主程序开始后，PV区显示实际温度，SV区显示设定温度，此时，按“SET”可以修改当前设定温度，利用“UP”、“DOWN”修改，改完后按“SET”键退出。
⑵倒计时期间，如果按“SET”，将进入厂家参数设置状态，输入密码“4561”，按下“UP”切换输入顺序，按下“DOWN”修改输入的数字，密码输入后，再次按下“SET”进入参数设置界面，PV区显示“Pr00”，表示项目0。此时利用“UP”、“DOWN”来选择修改项目，选好后，按“COMPI”，可以进入该项目的修改，利用“UP”、“DOWN”来修改，改好后，按“COMPI”保存退出，按下“SET”退出参数设置界面。各项目说明见参数设置。
⑶若有故障PV区显示“ERR”，SV区显示故障代码。请按故障代码在表2查找相应的故障，按“RESET”键可以消音，排除故障后，请按“RESET”键复位故障。
⑷“COMP1”和“COMP2”是分别允许压机1、压机2开启的按键，压机若被允许开启，则相应按键上的LED指示灯被点亮；若不允许开启，则相应的压机不会开启，按键上的LED灯也不亮，只用在机组运行的时候，“COMP1”和“COMP2”按键才有效，当“COMP 1”和“COMP 2”有效时，按下该键，对应的LED灯亮，再按下LED灯灭。
⑸指示灯：POWER电源指示灯，RUN机组运行状态，COMP1压机1运行状态，COMP2压机2运行状态，ERROR表示有故障。
⑹在主界面，长按下“SET”，进入设置温度功能锁定与否设置项，输入密码“0021”，方法见⑵，然后按下“SET”进入设置界面，按下“UP”和“DOWN” 修改参数，“LOCK”为锁定，“OFF”为不锁定。再次按下“SET”键退出。
六、参数设置表
项目名
默认值（最大～最小值）
参数设置说明

F-00
OFF（OFF～LOCK）
设定厂家参数设置功能锁定与否（OFF：不锁，LOCK：锁住）
F-01
OFF（ON～OFF）
相位检测常开或常闭设置（OFF：常开，ON：常闭）
F-02
OFF（ON～OFF）
压缩机高压（OFF：常开，ON：常闭）
F-03
OFF（ON～OFF）
压缩机低压（OFF：常开，ON：常闭）
F-04
OFF（ON～OFF）
压缩机过载（OFF：常开，ON：常闭）
F-05
OFF（ON～OFF）
水位开关（OFF：常开，ON：常闭）
F-06
OFF（ON～OFF）
冷冻泵过载（OFF：常开，ON：常闭）
F-07
OFF（ON～OFF）
线控开关（OFF：常开，ON：常闭）
F-08
OFF（ON～OFF）
冷却水泵过载/冷却风机过载（OFF：常开，ON：常闭）
F-09
OFF（ON～OFF）
防冻开关（OFF：常开，ON：常闭）
F-11
OFF（ON～OFF）
设置控制温度功能锁住与否设置项（OFF：不锁，ON：锁住）
F-12
OFF（ON～OFF）
线控开关类型（OFF：拨动，ON：脉冲），仅当F-07设置为ON时才有效
F-14
30.0℃（0℃～100.0℃）
控制温度所能设定的最大值（仅在进入主界面后有效）
F-15
5.0℃（-20.0℃～100.0℃）
控制温度所能设定的最大值（仅在进入主界面后有效）
F-16
0.0℃（-9.0℃～9.0℃）
温度补偿
F-17
4.0℃（-20.0℃～100.0℃）
出水温度过低保护（温度＜此设定值，报警）
F-18
12.0℃（-20.0℃～100.0℃）
设定的控制温度
F-19
1.0℃（00.℃～100.0℃）
控制温差（能量调节中使用）
F-20
0（0～1）
机型选项（0：风冷，1：水冷）
F-21
2（1～2）
压缩机个数
F-22
NO（NO～US）
报警输出方式选择（NO：有故障就输出，US：消音后不输出）
F-23
NO（NO～US）
来电自启动功能使用与设置（NO：不使用，US：使用）
F-25
10秒（0秒～255秒）
冷冻水泵启动后延时
F-26
10秒（0秒～255秒）
冷却水泵/冷却风机启动后延时
F-27
180秒（0秒～255秒）
压缩机防频繁启动延时
F-28
10秒（0秒～255秒）
水流不足故障检测延时
F-29
2秒（0秒～255秒）
一般故障检测延时
F-30
2秒（0秒～255秒）
相位故障检测延时
F-31
5秒（0秒～255秒）
能量调节周期（能量调节的间隔周期）
F-32
10秒（0秒～255秒）
机组启动后延时检测水位开关时间设置（机组至少运行此段时
间后才允许检测水位开关）
F-33
60．0℃（0℃～100.0℃）
出水温度过高保护（温度﹥此设定值时报警）

F-34
5．0℃（-20℃～20.0℃）
出水温度＜【F-33】-【F-34】，才允许复位温度过高报警保护

F-35
备用

七、故障代码说明　
故障代码
故障名称
说明

1
错相保护故障
三相电源故障（错相/漏相/逆相）停所有负载
2
1号压缩机高压
停1号压缩机
3
1号压缩机低压
4
1号压缩机过载
5
2号压缩机高压
停2号压缩机
6
2号压缩机低压
7
2号压缩机过载
8
水位开关
保护机组，停所有压缩机和冷却泵（冷却风机），不停冷冻水泵
9
冷冻水泵过载
冷冻水泵负荷太大,停所有负载（停机组）
10
冷却水泵过载（风机过载）
冷却泵负荷太大（停所有压缩机和冷却泵，冷冻水泵不停）
11
出水温度过低
保护机组，当出现其中任何一种或几种故障时，停所有压机和冷却泵（冷却风机），冷冻泵不停
12
出水探头开路
13
出水探头短路
14
防冻故障
保护机组，当出现其中任何一种或几种故障时，停所有压机和冷却泵（冷却风机），冷冻泵不停
15
出水温度过高

八、操作注意事项
1．冷冻水泵不可在水箱内无水的情况下运转；(7.5HP以上机型,水箱内装有水位保护,当水位太低时或水箱内无水时,水泵会自动停止运行,并显示水位故障代码及警号.)
2．操作开关请尽量避免连续切换；
3．冷冻水温度达到设定温度时，压缩机会自动停止运行，此属正常现象；
4．温度开关应避免设定在5℃以下，防止蒸发器结冰；（低温冷冻机除外）
5．为确保制冷效果，保持最佳状态，请定期清洗冷凝器、蒸发器及水过滤器。
附注（一）：散热不良及处理方法
当冷凝器散热不良时，压缩机效率低，运转电流提高，当风冷式高压压力升至24kg/cm2 ，水冷式高压压力升至20kg/cm2，压缩机受高压开关保护跳脱，压缩机停止运转，散热不良高压过载并显示故障代码或故障指示，此时请检视冷却塔循环水是否正常，冷却水温是否过高，冷却塔风扇水泵是否运转，冷却水阀门是否完全打开（风冷式请检查散热器是否脏堵），以上正常后再按复位按扭（REST）或关机重启即可正常运转。如经常出现高压过载情况，请尽快安排清洗冷凝器。
附注（二）：冷媒不足低压处理方法：
1．当水温在5℃以上时，低压表压力显示低于2k g/cm2时，即表示冷媒不足，先将漏冷媒的地方进行补漏处理再更换干燥过滤器重新抽真空，充适当冷媒。
2．当发现漏冷媒部分浸于水中，请立即停止冷冻机运行，速将水箱内水排除掉，尽快通知公司派人员处理维修，以免压缩机将水吸入系统中造成更严重损坏。

附注（三）：高低压是否正常
水冷式压缩机正常运行时高压压力显示12.5～15k g/cm2为最佳，（风冷式14～17k g/cm2为最佳）但不得高于19.5k g/cm2，当水冷式压力高于19.5kg/cm2，风冷式压力高于24k g/cm2时，高压开关跳脱请依附注（一）处理，低压以3.1～4.5k g/cm2为最佳，但不得低于2k g/cm2，低于2k g/cm2低压跳脱请依附注（二）处理。
当压缩机运行时高压和低压两者压差极少或相等时，即表示压缩机本身阀片破损和断裂，请立即停止运转并通知公司派人处理。请注意以上状况是当压缩机运行时，如没有运行高低压平衡仍属正常状况。
附注（四）：当故障指示灯及保护开关全部正常时，压缩机不能启动，请检查：
1．温度开关是否调得太高，或损坏；
2．切换开关是否损坏；
3．防冻开关是否损坏；
4．压力开关是否跳脱或损坏；
5．压缩机过载保护器是否损坏或跳脱；
6．电磁继电器线圈是否损坏及过载保护器是否损坏；
7．水箱内是否液位过低；
8．请检查冷冻水水流量开关是否损坏;
注:以上控制开关或线路有故障即压缩机就不能运转。
九、维护与保养
1．定期清洗冷凝器、蒸发器，使整机保持良好运转；
2．保持冷却塔清洁干净，定期清洗，冷却塔内不得有杂物及其它障碍物；
3．风冷式冷冻机请保持散热器表面清洁干净，并定期清洗，使机器保持良好的性能。
十、故障排除方法：
状 态
原 因
故障排除
电源正常
整机不能运转
① 保险丝熔断
②逆向继电器故障
① 更换备用保险丝
②更换逆向继电器
电源开关跳脱
①电源负载线路接地或短路
②压缩机、泵浦、马达故障接地
① 换新处理
②检查后，如确定故障，更换或修理
逆相
① 泵浦、压缩机及风扇逆转
②缺相
①将电源相线中任意两相调换
②用万用表测量三相电源是否正常查看电源线是否断掉
散热不良
故障指示灯亮
①高压开关跳脱
②高压开关损坏
①清洁冷凝器，空气保持40℃以下，请依照附注〈一〉处理
②更换新的压力开关
冷媒不足
故障指示灯亮
①冷媒不足低压跳脱
②蒸发器结冰
③温控器不准或传感器失灵
①依附注﹤二﹥处理
②查看膨胀水箱是否缺水，循环泵浦是否运转，待正常后，手动复位低压开关或关机重启；
③如蒸发器结冰，请将冰水排出，再加温水，使冰溶化。
④换新或修理。
注：不可用硬物敲打冰块如击穿铜管进水，将使压缩机损坏。
过载
故障指示灯亮
①电压异常；
②马达、泵浦、压缩机轴成损坏；
③散热不良
④过载继电器过小或调节值太低；
⑤线路接点不良或松动
①三相电源压降或电压不稳及缺相，请调整电压及查缺相原因；
②更换新轴成或换新；
③请依附注﹤一﹥处理；
④换大或依正常值调高；
⑤锁紧
故障指示未亮但压缩机无法运转
保护装置跳脱
请依附注四处理
冰水槽水不冷
或低压跳脱
①容量不足；
②冷媒不足；
③冷媒阻塞；
④阀片破裂；
⑤温度开关设定太高；
⑥温度开关故障；
⑦散热不良
⑧传感器失灵
①加大主机容量；
②依附注﹤三﹥处理；
③更换阻塞部分如干燥剂或膨胀阀真空处理再充填冷媒；
④更换压缩机，由附注﹤三﹥判定；
⑤把温度调低；
⑥换新；
⑦效率低请依附注〈一〉处理；
⑧更换新
缺水
水流量不足
①水箱内水量不足；
②管路水流过小
①往水箱里加水；
②检查每个阀门是否开启到最大
十一、电器连接示意图

十二、风冷式冷冻机内部结构示图

1．压缩机
8．蒸发器
2．高压表
9．水泵
3．高压保护器
10．低压表
4．冷凝器
11．低压保护器
5．冷却风机
12.13．水路阀门开关
6．干燥过虑器

7．毛细管（膨胀阀）

十三．水冷式冷冻机内部结构示意图

1．压缩机
8．冷冻水泵
2．高压表
9．低压表
3．高压保护器
10．低压保护器
4．冷凝器
11．冷却水泵
5．干燥过虑器
12．冷却水塔
6．毛细管（膨胀阀）
13、14、15、16．水路阀门开关
7．蒸发器

十四、风冷式冷水机安装示意图

十五、水冷式冷水机安装示意图
