机房现浇板承重计算标准
一.计算依据：
⑴《混凝土结构设计规范》 （GB 50010-2002）
⑵《建筑结构荷载规范》（GBJ9-87），《建筑结构荷载规范》（GB50009-2001）
二.计算软件：
理正工具箱5.11（异形板计算）
六所提供的理正异形板程序计算基站楼板承重傻瓜书
三.主要计算内容：
1.机房无设备时机房楼板的跨中最大弯矩值；(理正工具箱计算)
2.机房在原有设备荷载作用下的机房楼板跨中最大弯矩值；(理正工具箱计算)
3.机房新增设备后,在所有设备荷载作用下的机房楼板跨中最大弯矩值；(理正工具箱计算)
4.以上数据计算完毕后,相关数据代入 《六所提供的理正异形板程序计算基站楼板承重傻瓜书》进行承重结论分析.
四.理正工具箱计算参数
1.固定参数取值说明:
(1).楼板尺寸取值:楼板计算宽度=内墙尺寸+200mm
(2).楼板的边界形式：无设备及有设备统一采用简支方式,
(3).作用的荷载形式：局部均载、局部线荷载、集中荷载(理正软件计算时,设备荷载首选局部等效均载输入,在荷载数量超过理正最大均布荷载个数5个时,考虑采用集中等效荷载输入,局部线荷载主要针对墙下无梁的墙体荷载)；
2. 计算无设备时机房楼板的跨中最大弯矩值参数说明:
(1)均布恒载标准值取1.0 kN/m2
此处概念是单位力1时的弯距。
(2)均布活载标准值取 0 kN/m2
(3)板容重取0 kN/m3
(4)恒活载分项系数均取1.0
(5)活荷载准永久值系数取0.5

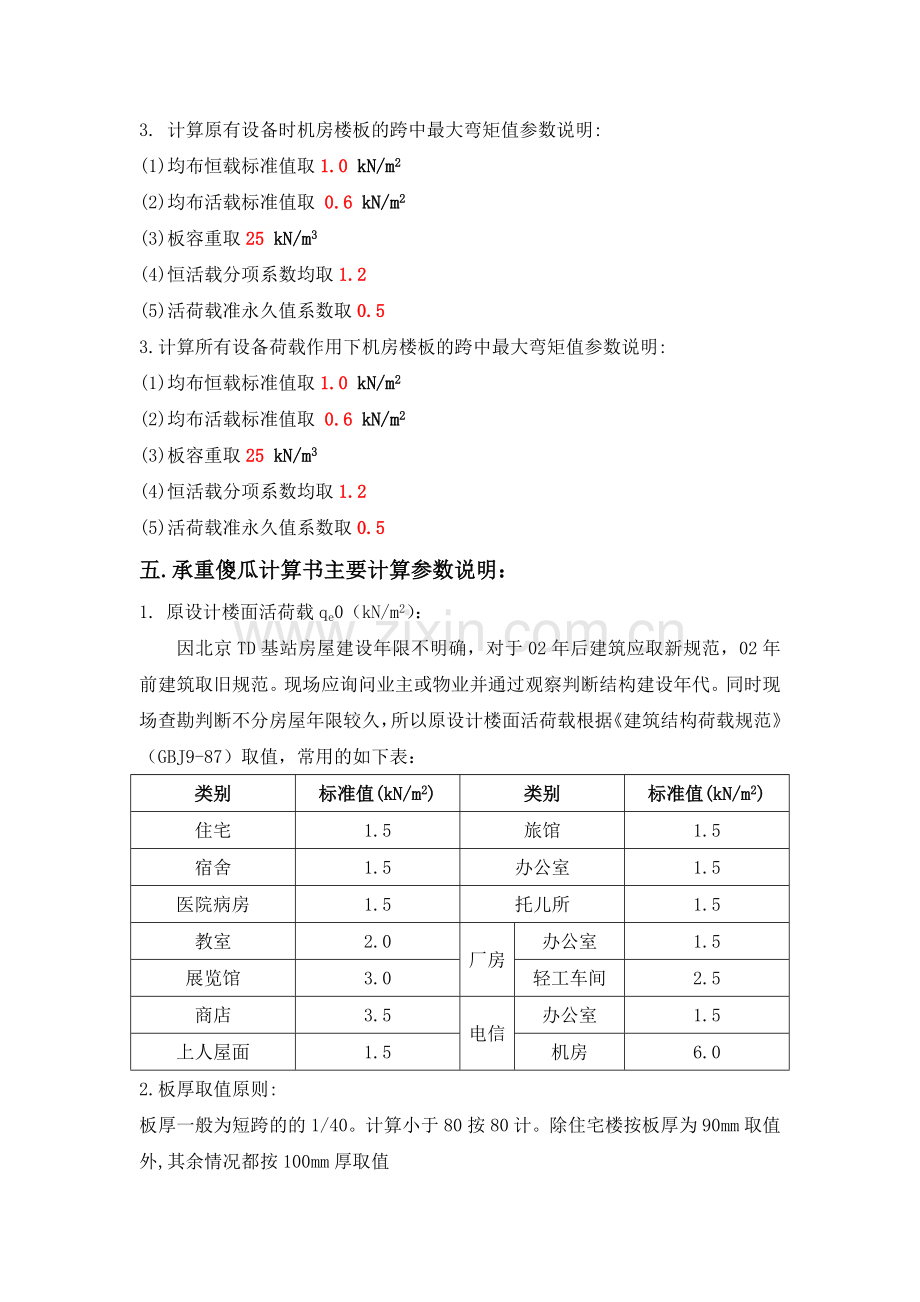

3. 计算原有设备时机房楼板的跨中最大弯矩值参数说明:
(1)均布恒载标准值取1.0 kN/m2
(2)均布活载标准值取 0.6 kN/m2
(3)板容重取25 kN/m3
(4)恒活载分项系数均取1.2
(5)活荷载准永久值系数取0.5
3.计算所有设备荷载作用下机房楼板的跨中最大弯矩值参数说明:
(1)均布恒载标准值取1.0 kN/m2
(2)均布活载标准值取 0.6 kN/m2
(3)板容重取25 kN/m3
(4)恒活载分项系数均取1.2
(5)活荷载准永久值系数取0.5
五.承重傻瓜计算书主要计算参数说明：
1. 原设计楼面活荷载qe0（kN/m2）：
因北京TD基站房屋建设年限不明确，对于02年后建筑应取新规范，02年前建筑取旧规范。现场应询问业主或物业并通过观察判断结构建设年代。同时现场查勘判断不分房屋年限较久，所以原设计楼面活荷载根据《建筑结构荷载规范》（GBJ9-87）取值，常用的如下表：
类别
标准值(kN/m2)
类别
标准值(kN/m2)
住宅
1.5
旅馆
1.5
宿舍
1.5
办公室
1.5
医院病房
1.5
托儿所
1.5
教室
2.0
厂房
办公室
1.5
展览馆
3.0
轻工车间
2.5
商店
3.5
电信
办公室
1.5
上人屋面
1.5
机房
6.0
2.板厚取值原则:
板厚一般为短跨的的1/40。计算小于80按80计。除住宅楼按板厚为90mm取值外,其余情况都按100mm厚取值
3. 面层厚统一按50mm取值
4. 单位面荷载标准值M1maxk（kN.m/m）按无设备时机房楼板的跨中最大弯矩值输入
5实际工况设计值Mmax（kN.m/m）按原有设备(或所有设备)时机房楼板的跨中最大弯矩值输入
六.结构可靠性评定标准
由于基站用房楼板结构构件数量有限，构件的安全性能直接影响基站房屋的可靠性；同时，基站用房面积很小，其增加的荷载对建筑物的整体承载性能无显著影响，因此，对基站房屋的鉴定仅限于单元构件层面。
根据《民用建筑可靠性鉴定标准》第3.3.3条的规定，结构构件可靠性鉴定的评定标准为：
a级 可靠性符合鉴定标准a级的要求，即R/γ0S≥1.0，不影响整体的承载功能和使用功能，可不采取措施；
b级 可靠性略低于鉴定标准a级的要求，即1>R/γ0S≥0.9，但尚不显著影响整体的承载功能和使用功能，可能有少数或极少数构件应采取措施；
c级 可靠性不符合鉴定标准a级的要求，即0.9>R/γ0S≥0.85，显著影响整体的承载功能和使用功能，应采取措施，且可能有个别构件必须立即采取措施；
d级 可靠性极不符合鉴定标准a级的要求，即0.85>R/γ0S，严重显著影响整体的承载功能和使用功能，必须立即采取措施，同时，不考虑新增设备。

五.设备参数表：(计算时直接输入)
序号
全 称
简 称
尺寸（mm）
重量（Kg）
单位面积荷载(已减0.6)（Kn/m2)
1
Motorola Cell-6
M.C6
710×470×1520
230
6.29
2
Motorola Horizonmacro单机柜
M.H1
700×430×870
130
3.72
3
Motorola Horizonmacro双机柜
M.H2
700×430×2050
260
8.04
4
Nokia DE34 Intratalk
N.I
600×480×1600
270
8.78
5
Nokia UltraSITE Indoor
N.U
620×600×1800
340
8.54
6
Nokia UltraSITE Mini
N.U.Mini
620×600×1100
180
4.24
7
综合机架及高频电源开关柜
机架
600×400×1800
250
9.82
8
空调室内机
空调
500×300×1800
50
2.73
10
3G试验网华为无线机架(3×1)
HW.1
800×650
250
4.21
3G试验网华为无线机架（3×2）
HW.2
800×650
340
6.48
3G试验网摩托罗拉无线机架(3×1)
M.3G
700×490
165
4.21
11
NTWY40型消防设备
NTWY40
520×520
65
1.8
ZTWY70型消防设备
ZTWY70
520×520
85
2.54
ZTWY90型消防设备
ZTWY90
520×520
105
　3.28
12
电池
500AH　
2500×460×450
920
7.4
13
电池
600AH　
2500×530×450
1070
7.48
14
电池
800AH　
2500×850×450
1400
5.99
