南方全站仪通用使用方法.doc

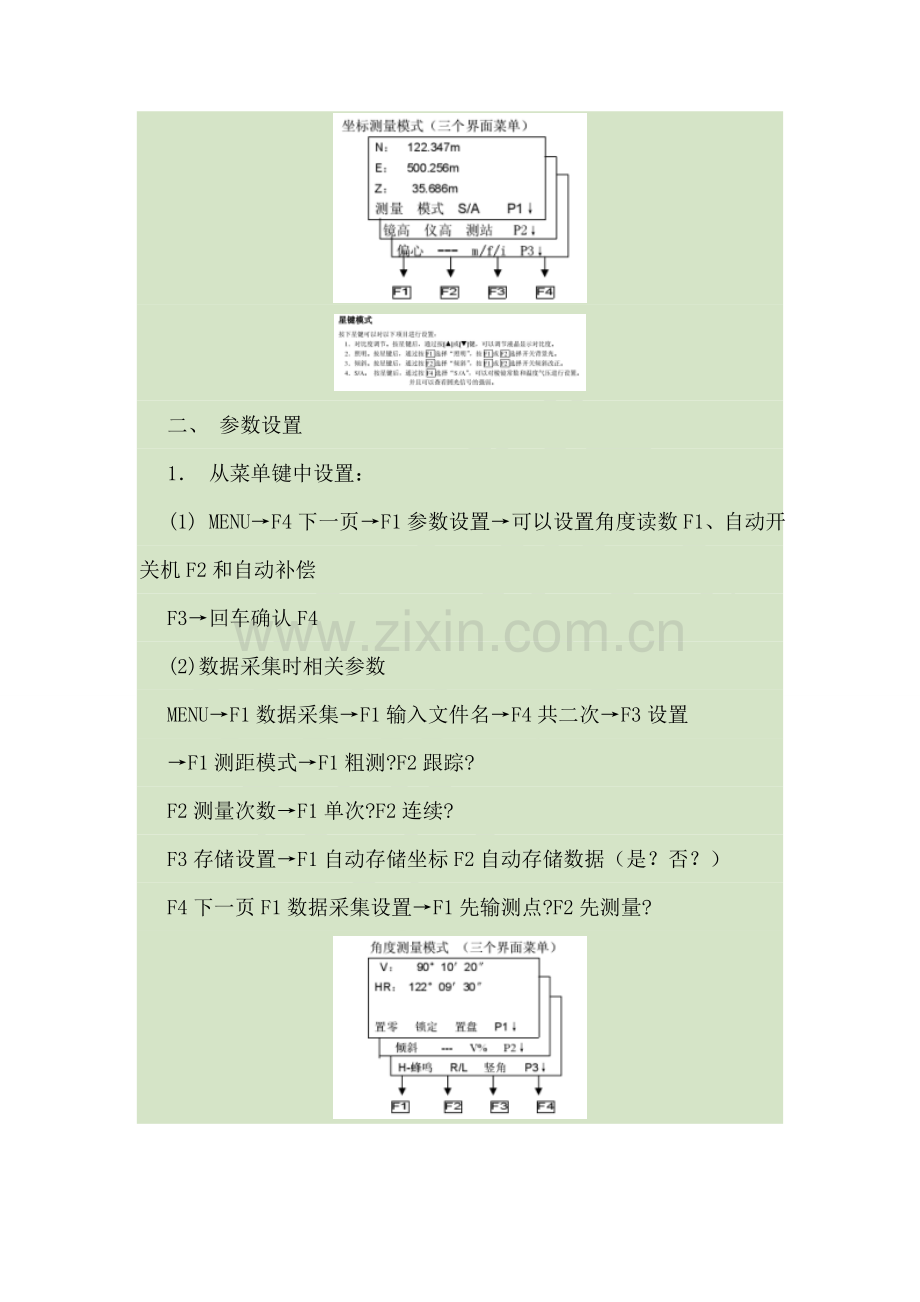

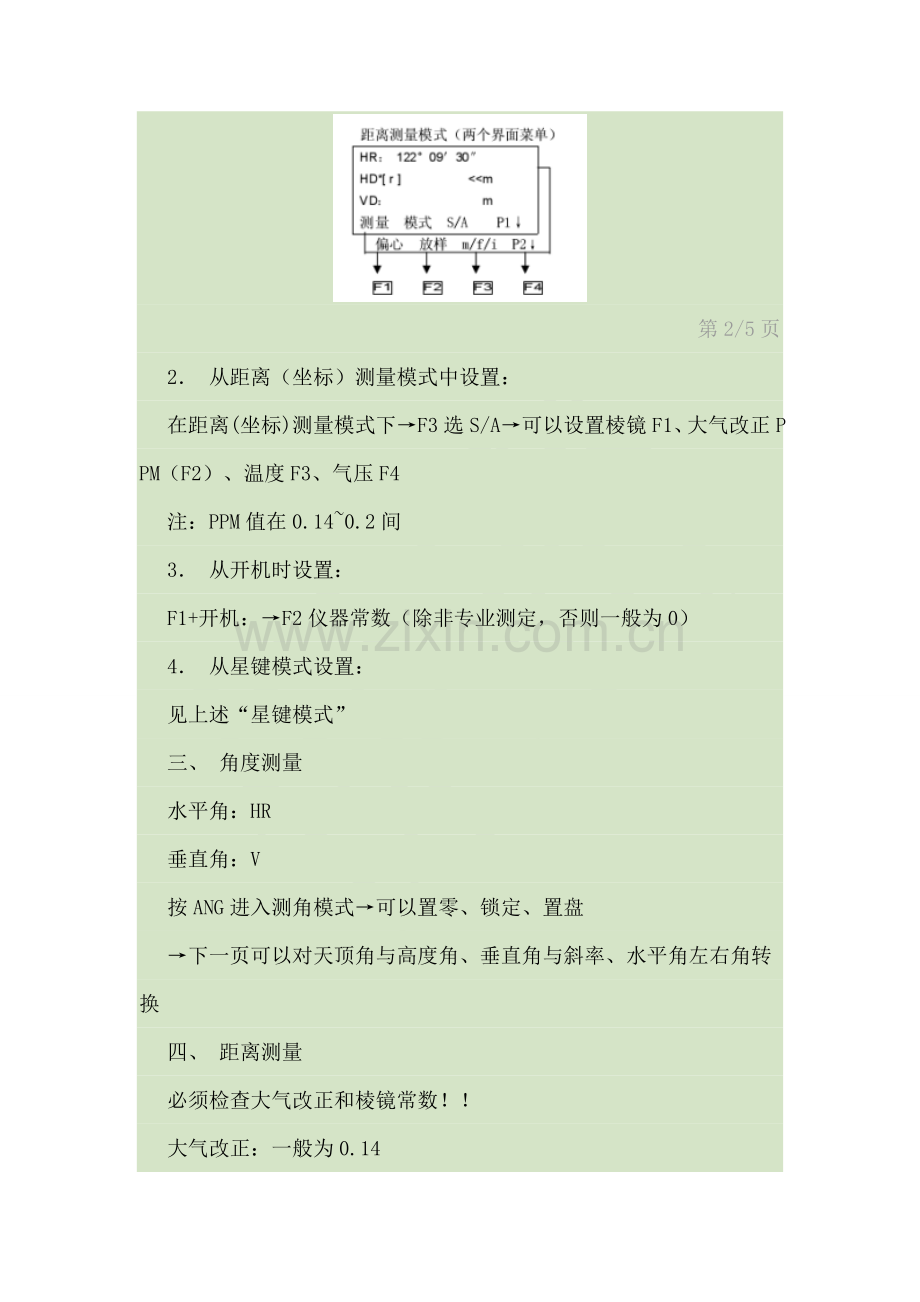

二、 参数设置1 从菜单键中设置：(1) MENUF4下一页F1参数设置可以设置角度读数F1、自动开关机F2和自动补偿F3回车确认F4(2)数据采集时相关参数MENUF1数据采集F1输入文件名F4共二次F3设置F1测距模式F1粗测?F2跟踪?F2测量次数F1单次?F2连续?F3存储设置F1自动存储坐标F2自动存储数据（是？否？）F4下一页F1数据采集设置F1先输测点?F2先测量?第2/5页2 从距离（坐标）测量模式中设置：在距离(坐标)测量模式下F3选S/A可以设置棱镜F1、大气改正PPM（F2）、温度F3、气压F4注：PPM值在0.140.2间3 从开机时设置：F1+开机：F2仪器常数（除非专业测定，否则一般为0）4 从星键模式设置：见上述“星键模式”三、 角度测量水平角：HR垂直角：V按ANG进入测角模式可以置零、锁定、置盘下一页可以对天顶角与高度角、垂直角与斜率、水平角左右角转换四、 距离测量必须检查大气改正和棱镜常数！大气改正：一般为0.14棱镜常数：如果棱镜常数为-30mm，则在设置时输入-30mm水平距离：HD倾斜距离：SD1静态测距：距离测量模式模式F2F1单次精测F1、连续精测F2第一次设定之后，以后可直接按距离测量键2 动态测距距离测量模式模式F2F3连续跟踪第一次设定之后，以后可直接按距离测量键3 无棱镜测距按下星键F1模式F3无合作不用棱镜直接按距离测量键可测200米的目标。五、 建立文件名及预置数据1 文件名建立和坐标输入（删除）MENUF3内存管理F4下一页F1输入坐标F1输入文件名F4回车F1输入点名F1输入坐标值（F2删除）ESC几次直至测角模式2 文件名的修改与删除MENUF3内存管理F3文件维护F2改名，F3删除六、 坐标测量1 简易坐标测量第3/5页（1） 不输入测站点坐标时：测站点坐标自动设为上一次使用时的测站点坐标值，若不改变测站点坐标值、后视定向点的角度HR、仪器高、棱镜高照准测点按坐标测量键即可得假坐标值；（2） 输入测站点坐标时：在测角模式下输入后视定向点的角度HR按坐标测量键F4下一页F3测站，输入站点坐标值 F1镜高，输入棱镜高度值 F4确认F2仪高，输入仪器高度值按“坐标测量键”可得坐标值（或自动测量坐标）2 数字化测量（数据采集）（1） 建立文件名并输入已知点坐标MENUF3内存管理F4下一页F1输入坐标选择文件，F1输入（F2调用）文件F4回车输入坐标值，F1输入点名、坐标值ESC退出ESC（2） 设站（输入测站点、后视点坐标）及检查F1数据采集F1输入文件名F1输入测站点（点名、编码、仪高）F4记录F4是回到“数据采集”，F2输入后视点F1输入点名、编码、镜高F3后视F4回车照准后视点后按F4是F4测量F3坐标F3否（检查测量的坐标值是否与后视点的坐标值一致）（3） 数据采集及记录F3测量F1输入点名、编码、镜高F3测量F3坐标（自动记录）继续F3（或F4同前，即仪高、属性不变）采集下一个点七、 坐标放样1无建站放样测距模式F4下一页F2放样F1平距输入平距F1F4回车按测距键显示相关数据2需建站放样（1） 建立文件名并输入已知点坐标MENUF3内存管理F4下一页F1输入坐标选择文件，F1输入（F2调用）文件F4回车输入坐标值，F1输入点名、坐标值ESC退出ESC（2）按放样键S.OF1输入文件名(F2调用，F3跳过) F4回车F1输入测站点F1输入点名F4是F1输入仪高F4回车，返回放样模式F2输入后视点F1输入点名F4是照准后视点无误后，F4是，返回放样模式F3输入放样点名F3输入坐标F1输入XYZ、镜高F4二次转动仪器使dHR为0，制动F2距离移动棱镜使dD也为0F4换点放样八、 其它测量功能按MENUF2测量程序F1悬高测量，F2对边测量，F3为Z坐标，F4下一页为F1面积测量1悬高测量第4/5页按MENUF2测量程序F1悬高测量F1输入镜高F1测量，显示平距HDF4设置，当仰（俯）望远镜对准目标时，可直接显示悬高VD2对边测量（仪器设置在0点）（1）连续式：按MENUF2测量程序F2对边测量F4回车F2连续（A-B，B-C）瞄准1点，F1测量，显示01平距HDF4设置瞄准2点，F1测量，显示02平距HDF4设置，显示对边12平距dHDF4下点，瞄准3点F1测量，显示03平距HDF4设置，显示对边23平距。（2） 辐射式：按MENUF2测量程序F2对边测量F4回车F1连续（A-B，A-C）瞄准1点，F1测量，显示01平距HDF4设置瞄准2点，F1测量，显示02平距HDF4设置，显示对边12平距dHDF4下点，瞄准3点F1测量，显示03平距HDF4设置，显示对边13平距。3Z坐标4面积测量（1） 文件中已有测量点坐标值（至少3个点）MENUF2进入测量程序F4下一页F1文件数据F1输入文件名F4确认F1输入第一点点名F4下点F1输入第二点点名F4下点F1输入第三点点名。输入的点数大于或等于3个以上时显示面积值S。（2） 现场测量坐标MENUF2进入测量程序F4下一页F2测量F1测量得第1点坐标F1测量得第2点坐标F1测量得第3点坐标。（N个点均可）显示面积值SNTS系列全站仪发射的是激光，使用时不能对准眼睛！ 八、数据查询与通讯传输1数据查询MENUF3内存管理F2数据查询F1测量数据（F2坐标数据）F1输入文件名查询数据2数据通信发送数据：从全站仪下载到计算机接收数据：从计算机上传到全站仪MENUF3内存管理F4共二次F1数据传输F1发送数据，F2接收数据，F3通讯参数
