《网络互联与实现》课程考查作业 03计本3班 樊海军 2B0324151138
《网络互联与实现》课程考查作业

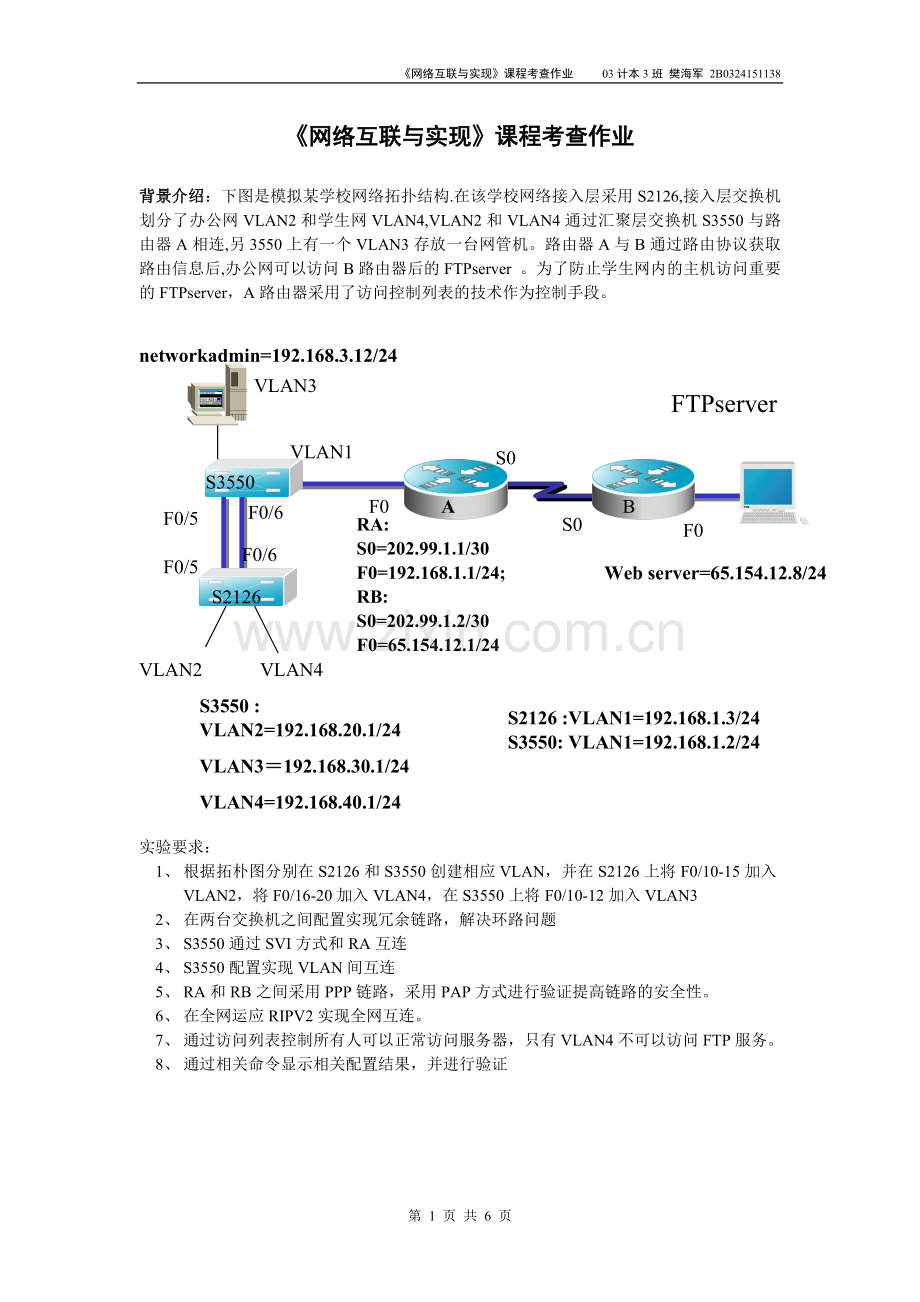

背景介绍：下图是模拟某学校网络拓扑结构.在该学校网络接入层采用S2126,接入层交换机划分了办公网VLAN2和学生网VLAN4,VLAN2和VLAN4通过汇聚层交换机S3550与路由器A相连,另3550上有一个VLAN3存放一台网管机。路由器A与B通过路由协议获取路由信息后,办公网可以访问B路由器后的FTPserver 。为了防止学生网内的主机访问重要的FTPserver，A路由器采用了访问控制列表的技术作为控制手段。

F0
S0
S0
F0
A
B
F0/5
VLAN1
F0/5
VLAN2
VLAN4
S2126
S3550
RA:
S0=202.99.1.1/30 F0=192.168.1.1/24;
RB:
S0=202.99.1.2/30 F0=65.154.12.1/24
S3550 :
VLAN2=192.168.20.1/24
VLAN3＝192.168.30.1/24
VLAN4=192.168.40.1/24
FTPserver
Web server=65.154.12.8/24
VLAN3
networkadmin=192.168.3.12/24
S2126 :VLAN1=192.168.1.3/24
S3550: VLAN1=192.168.1.2/24
F0/6
F0/6

实验要求：
1、 根据拓朴图分别在S2126和S3550创建相应VLAN，并在S2126上将F0/10-15加入VLAN2，将F0/16-20加入VLAN4，在S3550上将F0/10-12加入VLAN3
2、 在两台交换机之间配置实现冗余链路，解决环路问题
3、 S3550通过SVI方式和RA互连
4、 S3550配置实现VLAN间互连
5、 RA和RB之间采用PPP链路，采用PAP方式进行验证提高链路的安全性。
6、 在全网运应RIPV2实现全网互连。
7、 通过访问列表控制所有人可以正常访问服务器，只有VLAN4不可以访问FTP服务。
8、 通过相关命令显示相关配置结果，并进行验证

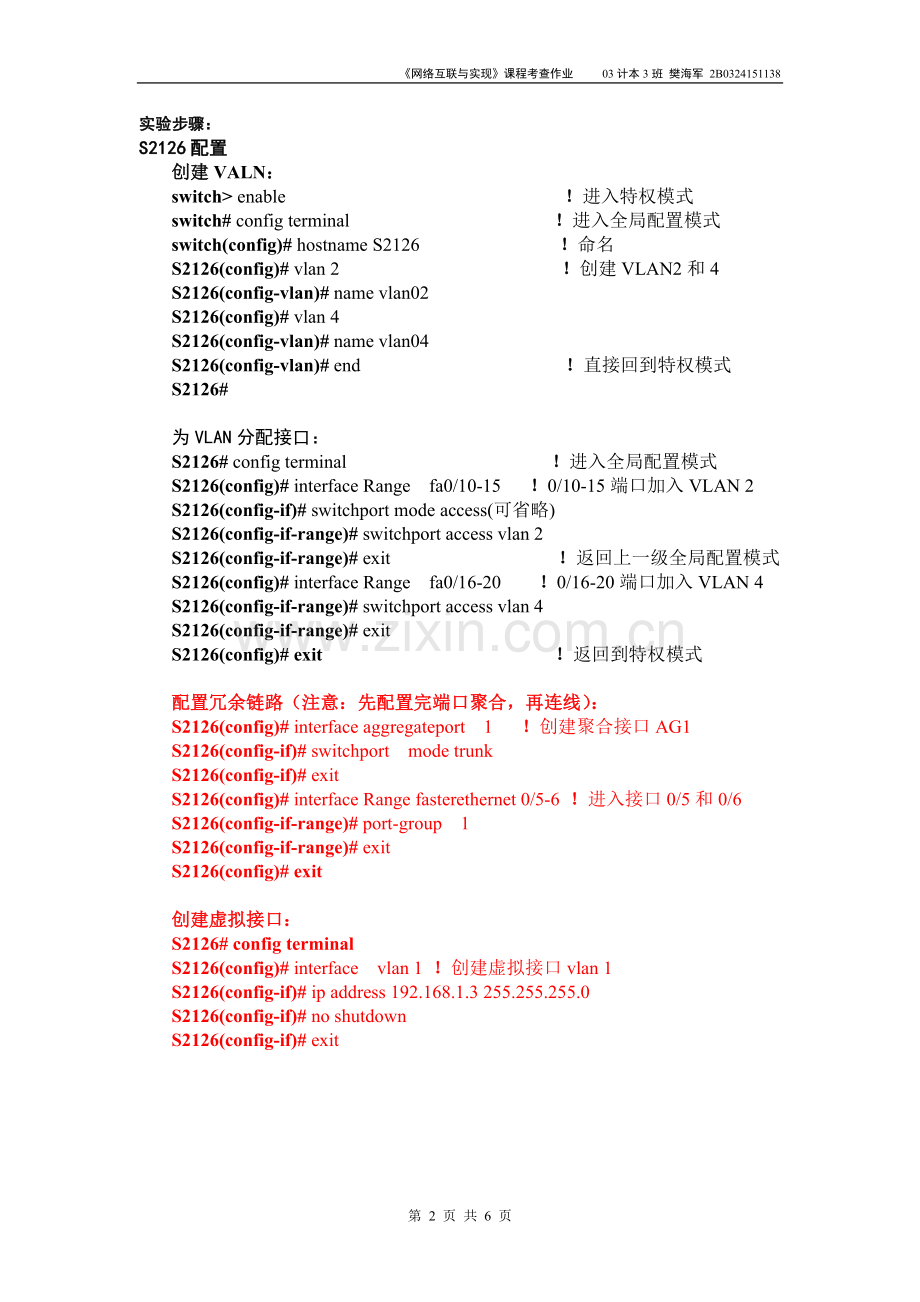

实验步骤：
S2126配置
创建VALN：
switch> enable ！进入特权模式
switch# config terminal ！进入全局配置模式
switch(config)# hostname S2126 ！命名
S2126(config)# vlan 2 ！创建VLAN2和4
S2126(config-vlan)# name vlan02
S2126(config)# vlan 4
S2126(config-vlan)# name vlan04
S2126(config-vlan)# end ！直接回到特权模式
S2126#

为VLAN分配接口：
S2126# config terminal ！进入全局配置模式
S2126(config)# interface Range fa0/10-15 ！0/10-15端口加入VLAN 2
S2126(config-if)# switchport mode access(可省略)
S2126(config-if-range)# switchport access vlan 2
S2126(config-if-range)# exit ！返回上一级全局配置模式
S2126(config)# interface Range fa0/16-20 ！0/16-20端口加入VLAN 4
S2126(config-if-range)# switchport access vlan 4
S2126(config-if-range)# exit
S2126(config)# exit ！返回到特权模式

配置冗余链路（注意：先配置完端口聚合，再连线）：
S2126(config)# interface aggregateport 1 ！创建聚合接口AG1
S2126(config-if)# switchport mode trunk
S2126(config-if)# exit
S2126(config)# interface Range fasterethernet 0/5-6 ！进入接口0/5和0/6
S2126(config-if-range)# port-group 1
S2126(config-if-range)# exit
S2126(config)# exit

创建虚拟接口：
S2126# config terminal
S2126(config)# interface vlan 1 ！创建虚拟接口vlan 1
S2126(config-if)# ip address 192.168.1.3 255.255.255.0
S2126(config-if)# no shutdown
S2126(config-if)# exit
S3550配置
switch> enable ！进入特权模式
switch# config terminal ！进入全局配置模式
switch(config)# hostname S3550 ！命名
S3550(config)# vlan 1 ！创建VLAN1、2、3、4
S3550(config-vlan)# name vlan01
S3550(config)# vlan 2
S3550(config-vlan)# name vlan02
S3550(config)# vlan 3
S3550(config-vlan)# name vlan03
S3550(config)# vlan 4
S3550(config-vlan)# name vlan04
S3550(config-vlan)# end

为VLAN分配接口：
S3550# config terminal
S3550(config)# interface Range fa0/10-12 ！0/10-12端口加入VLAN 3
S3550(config-if-range)# switchport mode access(可省略)
S3550(config-if-range)# switchport access vlan 3
S3550(config-if-range)# exit
S3550(config)# exit

配置冗余链路（注意：先配置完端口聚合，再连线）：
S3550# config terminal
S3550(config)# interface aggregateport 1 ！创建聚合接口AG1
S3550(config-if)# switchport mode trunk
S3550(config-if)# exit
S3550(config)# interface Range fasterethernet 0/5-6 ！进入接口0/5和0/6
S3550(config-if-range)# port-group 1
S3550(config-if-range)# exit

创建虚拟接口：
S3550(config)# interface vlan 1 ！创建虚拟接口vlan 1
S3550(config-if)# ip address 192.168.1.2 255.255.255.0
S3550(config-if)# no shutdown
S3550(config-if)# exit
S3550(config)# interface vlan 2 ！创建虚拟接口vlan 2
S3550(config-if)# ip address 192.168.20.1 255.255.255.0
S3550(config-if)# no shutdown
S3550(config-if)# exit
S3550(config)# interface vlan 3 ！创建虚拟接口vlan 3
S3550(config-if)# ip address 192.168.30.1 255.255.255.0
S3550(config-if)# no shutdown
S3550(config-if)# exit
S3550(config)# interface vlan 4 ！创建虚拟接口vlan 4
S3550(config-if)# ip address 192.168.40.1 255.255.255.0
S3550(config-if)# no shutdown
S3550(config-if)# exit

配置RIP协议：
S3550(config)# router rip ！开启RIP协议进程
S3550(config-router)# network 192.168.1.0 ！申明本设备的直连网段
S3550(config-router)# network 192.168.20.0
S3550(config-router)# network 192.168.30.0
S3550(config-router)# network 192.168.40.0
S3550(config-router)# version 2

访问列表控制所有人可以访问服务器，只有VLAN4不可以访问FTP：
S3550(config)# ip access-list extended denyvlan4ftp
S3550(config)# deny tcp 192.168.40.0 0.0.0.255 61.154.12.0 0.0.0.255 eq ftp
S3550(config)# permit ip any any
S3550(config)# interface vlan 4
S3550(config-if)# ip access-group denyvlan4ftp in

路由器A配置
R2600A> enable ！ 进入特权模式
Password:
R2600A#
R2600A# configure terminal ！ 进入全局配置模式
R2600A(config)# hostname RA

接口配置：
RA(config)# interface fastEthernet 0 ！进入快速以太网接口0的配置模式
RA(config-if)# ip address 192.168.1.1 255.255.255.0 ！ 配置接口的IP地址和掩码
RA(config-if)# no shutdown ！ 启用fastEthernet0接口
RA(config-if)# exit

RA(config)# interface serial 0/1
RA(config-if)# ip address 202.99.1.1 255.255.255.0 ！ 配置接口的IP地址和掩码
RA(config-if)# no shutdown ！ 启用serial 0/1接口
RA(config-if)# exit
PPP PAP认证：
RA(config)# interface serial 0/1
RA(config-if)# encapsulation ppp ！接口下封装PPP协议
RA(config-if)# ppp pap sent-username RA password 0 star ！PAP验证的用户名和密码
RA(config-if)# exit

配置RIP协议：
RA(config)# router rip
RA(config-router)# network 192.168.1.0
RA(config-router)# network 202.99.1.0 ！ 202.99.1.1/30
RA(config-router)# version 2
RA(config-router)# no auto-summary

路由器B配置（DCE端）
R2600B> enable ！ 进入特权模式
Password:
R2600B#
R2600B# configure terminal ！ 进入全局配置模式
R2600B(config)# hostname RB

接口配置：
RB(config)# interface fastEthernet 0 ！进入快速以太网接口0的配置模式
RB(config-if)# ip address 65.154.12.1 255.255.255.0 ！ 配置接口的IP地址
RB(config-if)# no shutdown ！ 启用fastEthernet0接口
RB(config-if)# exit

RB(config)# interface serial 0/1
RB(config-if)# ip address 202.99.1.2 255.255.255.0 ！ 配置接口的IP地址
RB(config-if)# clock rate 64000
RB(config-if)# no shutdown ！ 启用serial 0/1接口
RB(config-if)# exit

PPP PAP认证：
RB(config)# username RA password 0 star
RB(config-if)# encapsulation ppp ！接口下封装PPP协议
RB(config-if)# ppp authentication pap ！PPP启用PAP认证方式

配置RIP协议：
RB(config)# router rip
RB(config-router)# network 65.154.12.0
RB(config-router)# network 202.99.1.0 ！202.99.1.2/30
RB(config-router)# version 2
RB(config-router)# no auto-summary
