风机轴承座冷却水堵塞处理方法

  杜 罡
                     （莱阳市热电厂   山东烟台   265202）

1 前言
莱阳市热电厂75t/h循环流化床锅炉所配套反料风机采用辽宁鞍山风机厂提供的产品。风机参数如下；
项目
单位
设计工况
风量
M3/h
1000
风压
Pa
16400
转速
r/min
2900
冷却水系统方式：开式工业水冷却系统
冷却水温度：20—33℃ 冷却水压力：0.25～0.30Mpa，在试运转过程中，发现返料风机冷却水不通，立即停机进行处理。
2 查明原因

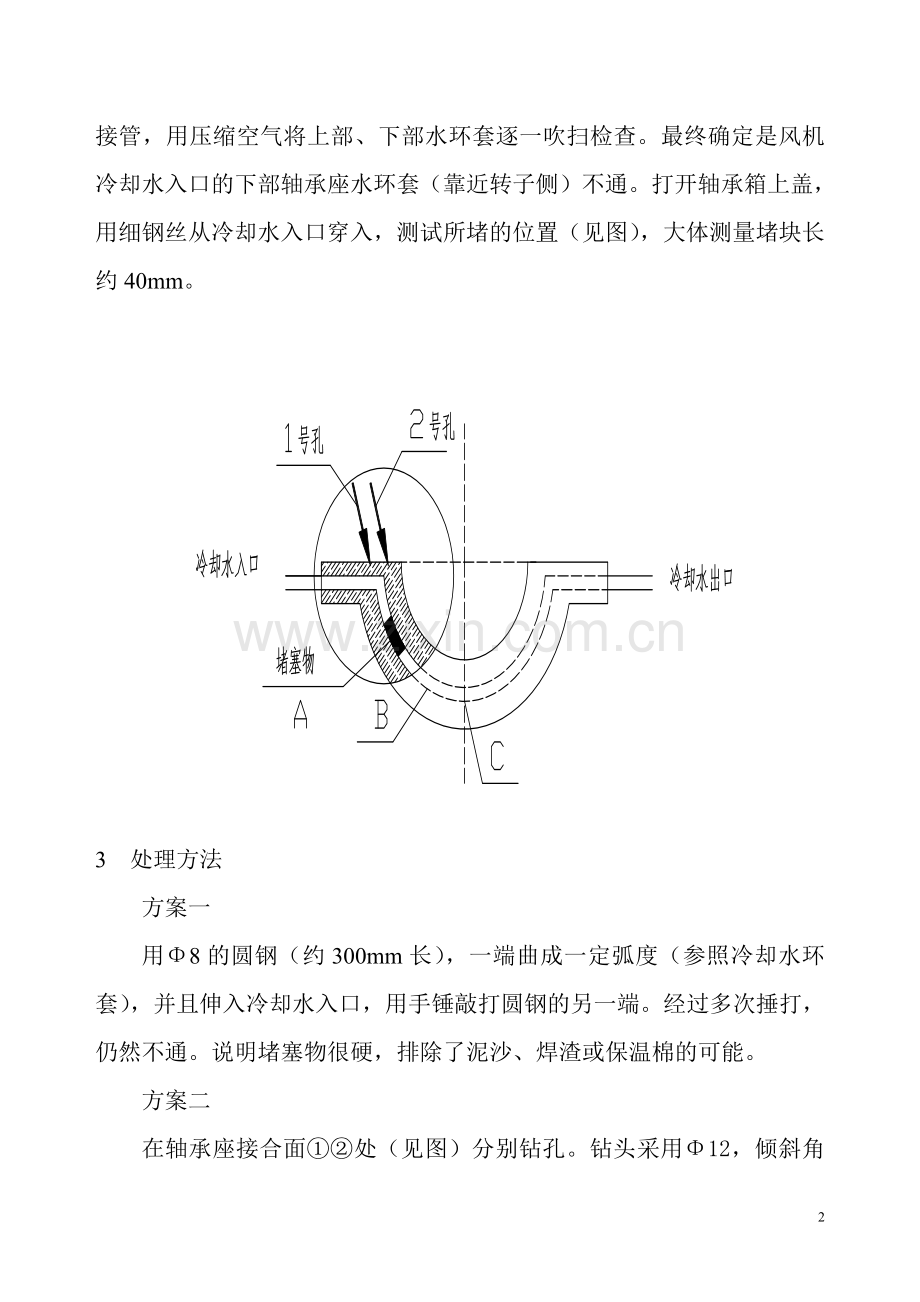

将风机冷却水入口阀关闭，然后拆开（靠近风机侧）法兰。用油毡将周围设备遮盖，尤其是电气部分。以上措施布置完后，开启入口阀门，检查工业水管道是畅通的（带有一定压力的水从管中流水），这足以说明，所堵的位置应在风机的轴承座内，与外部管道系统无关。考虑到可能在施工中，管道进入泥沙或保温棉或焊渣堆积而堵塞。首先采用压力1.0Mpa的空气从冷却水入口进行吹扫，结果不通。拆除轴承箱冷却水上、下连接管，用压缩空气将上部、下部水环套逐一吹扫检查。最终确定是风机冷却水入口的下部轴承座水环套（靠近转子侧）不通。打开轴承箱上盖，用细钢丝从冷却水入口穿入，测试所堵的位置（见图），大体测量堵块长约40mm。

3 处理方法
方案一
用Φ8的圆钢（约300mm长），一端曲成一定弧度（参照冷却水环套），并且伸入冷却水入口，用手锤敲打圆钢的另一端。经过多次捶打，仍然不通。说明堵塞物很硬，排除了泥沙、焊渣或保温棉的可能。
方案二
在轴承座接合面①②处（见图）分别钻孔。钻头采用Φ12，倾斜角度参照A点（所堵塞位置）的切线方向。孔的深度约是结合面至堵塞处的高度。两个钻孔的间距（中心距）约18mm。钻完孔后，再用Φ8的圆钢按照方案一进行疏通。经过钻孔后，堵塞物被穿空，强度大大降低。锤击Φ8圆钢时，从①②所钻孔处可观察到，堵塞物最终被穿通。彻底清理钻孔的铁屑。对①②处的孔进行攻丝（Φ14）。用螺栓加密封胶对①②处的孔进行封堵。将高于接合面的螺栓割掉后再打磨光滑。最后用工业水将水环套进行冲洗，直到出口水质合格。重新安装轴承座上盖并恢复所有的管道连接。
4总结
根据钻孔的铁屑断定，堵塞物是铸铁。可能是由于铸造时，沙芯有裂纹，使铁水漏出。钻孔时，要根据堵塞物厚度而确定钻头的大小，并且一定要注意铁屑的清扫，防止杂质进入轴承座的油室中。封堵钻孔时一定要加密封胶，防止漏水。因为所堵位置靠近结合面，不必拆除蜗壳和转子，可以直接钻孔，省时省力。如果所堵的位置在B或C处，应该拆除蜗壳和转子，采用平行于轴线的方向进行钻孔（如图B.C所示）。

参考文献：
                              【1】电力建设施工及验收技术规范(锅炉机组篇)
【2】返料风机安装使用说明书
                             【3】锅炉检修技术规范
