双点双向重分布路由环路的产生

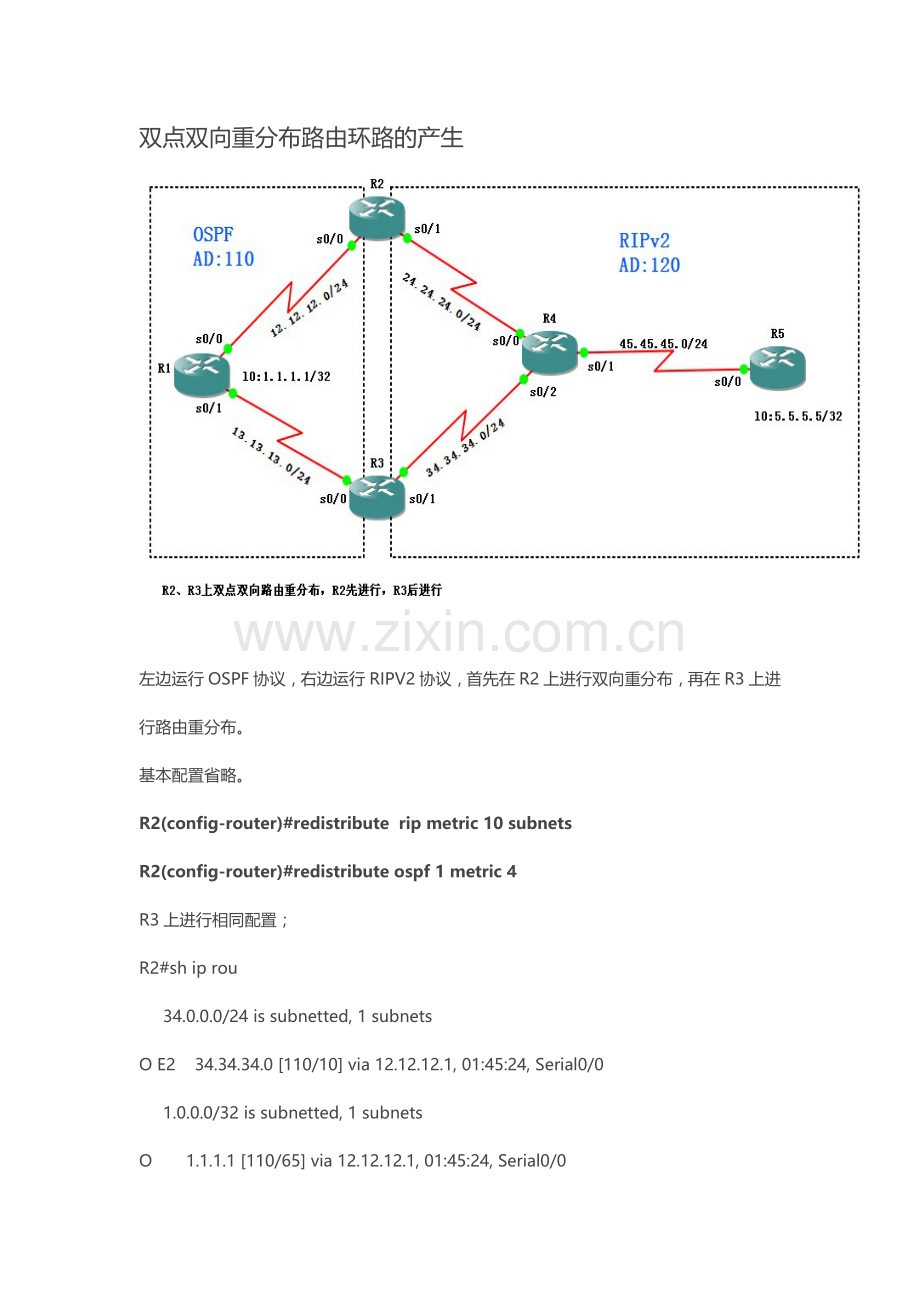

左边运行OSPF协议，右边运行RIPV2协议，首先在R2上进行双向重分布，再在R3上进行路由重分布。
基本配置省略。
R2(config-router)#redistribute  rip metric 10 subnets
R2(config-router)#redistribute ospf 1 metric 4
R3上进行相同配置；
R2#sh ip rou
     34.0.0.0/24 is subnetted, 1 subnets
O E2    34.34.34.0 [110/10] via 12.12.12.1, 01:45:24, Serial0/0
     1.0.0.0/32 is subnetted, 1 subnets
O       1.1.1.1 [110/65] via 12.12.12.1, 01:45:24, Serial0/0
     5.0.0.0/32 is subnetted, 1 subnets
R       5.5.5.5 [120/2] via 24.24.24.4, 00:00:26, Serial0/1
     24.0.0.0/24 is subnetted, 1 subnets
C       24.24.24.0 is directly connected, Serial0/1
     12.0.0.0/24 is subnetted, 1 subnets
C       12.12.12.0 is directly connected, Serial0/0
     13.0.0.0/24 is subnetted, 1 subnets
O       13.13.13.0 [110/128] via 12.12.12.1, 01:45:26, Serial0/0
     45.0.0.0/24 is subnetted, 1 subnets
R       45.45.45.0 [120/1] via 24.24.24.4, 00:00:01, Serial0/1

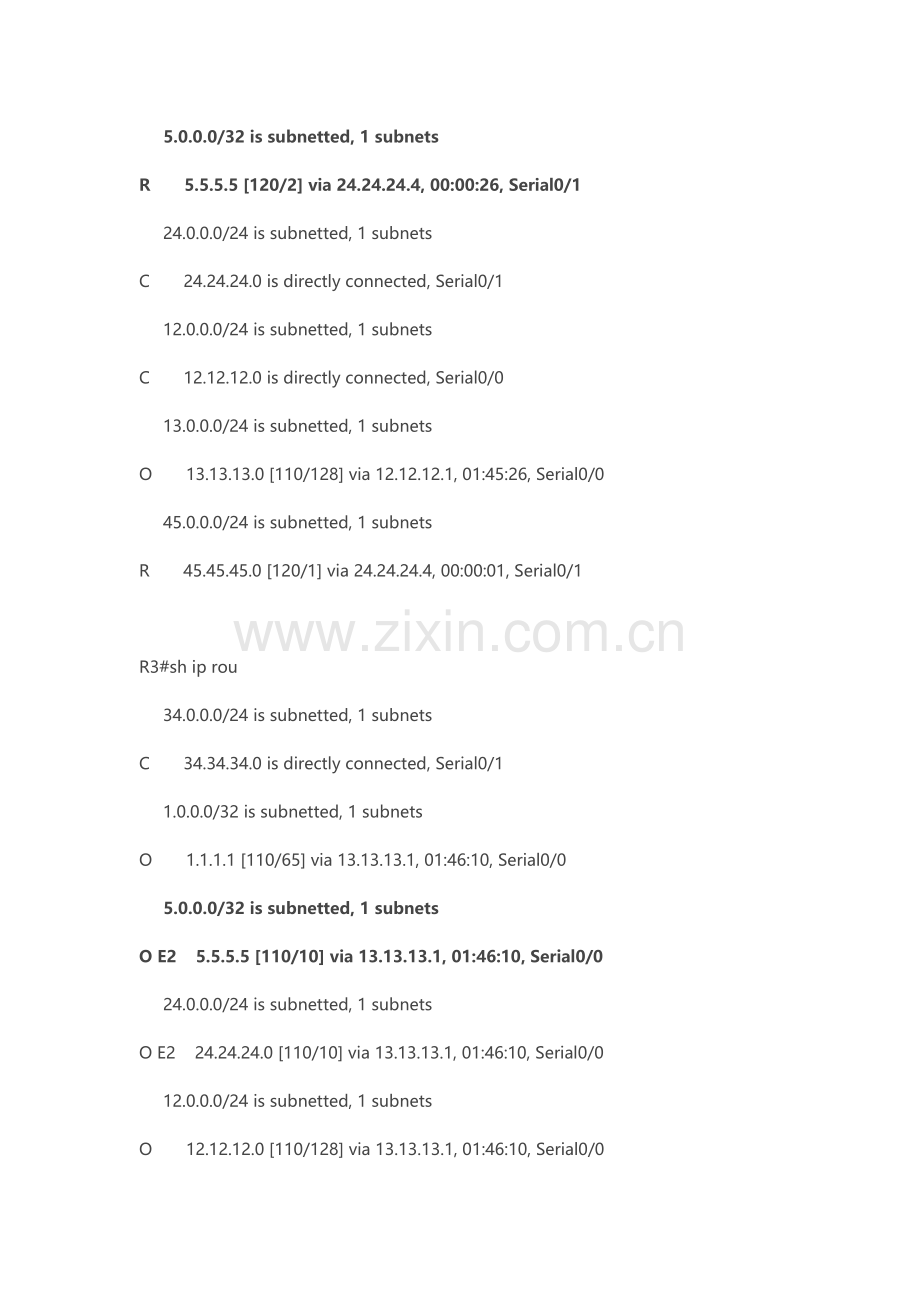

R3#sh ip rou
     34.0.0.0/24 is subnetted, 1 subnets
C       34.34.34.0 is directly connected, Serial0/1
     1.0.0.0/32 is subnetted, 1 subnets
O       1.1.1.1 [110/65] via 13.13.13.1, 01:46:10, Serial0/0
     5.0.0.0/32 is subnetted, 1 subnets
O E2    5.5.5.5 [110/10] via 13.13.13.1, 01:46:10, Serial0/0
     24.0.0.0/24 is subnetted, 1 subnets
O E2    24.24.24.0 [110/10] via 13.13.13.1, 01:46:10, Serial0/0
     12.0.0.0/24 is subnetted, 1 subnets
O       12.12.12.0 [110/128] via 13.13.13.1, 01:46:10, Serial0/0
     13.0.0.0/24 is subnetted, 1 subnets
C       13.13.13.0 is directly connected, Serial0/0
     45.0.0.0/24 is subnetted, 1 subnets
O E2    45.45.45.0 [110/10] via 13.13.13.1, 01:46:13, Serial0/0
会看到，在R3上5.5.5.5这条路由条目的下一跳指向了13.13.13.1，即指向了R1，其路由类型为O E2，也就是从OSPF内学到。
当我们追踪到5.5.5.5的报文转发过程时，会发现绕了一圈，才到达5.5.5.5
R3#traceroute 5.5.5.5
Type escape sequence to abort.
Tracing the route to 5.5.5.5
  1 13.13.13.1 84 msec 36 msec 36 msec
  2 12.12.12.2 80 msec 44 msec 40 msec
  3 24.24.24.4 40 msec 72 msec 24 msec
  4 45.45.45.5 84 msec *  64 msec

-----------------------------------------------------------------------
分析：为什么会产生这个问题？
AD值。
首先在R2上进行双向重分布时，R2会把5.5.5.5这个路由条目传递到OSPF路由协议区域，此条目的优先级就是110，R1收到这个条目也会把它传递给R3；
这样R3由R1得到一条5.5.5.5路由条目，又由RIP路由协议区域内得到一条路由条目，其优先级为120。比较二者优先级，R3丢弃后者，先把了由R1学习到的路由条目
我们也可以看到1.1.1.1这条路由条目在两个边界路由器上的下一跳都没有问题，也就是说，当AD值 高的向AD值 低 的里面重分布时，会产生环路问题
