GN-DMX512-D
【使用说明书】
REV 5.2
2010.08.08

广南电子有限公司

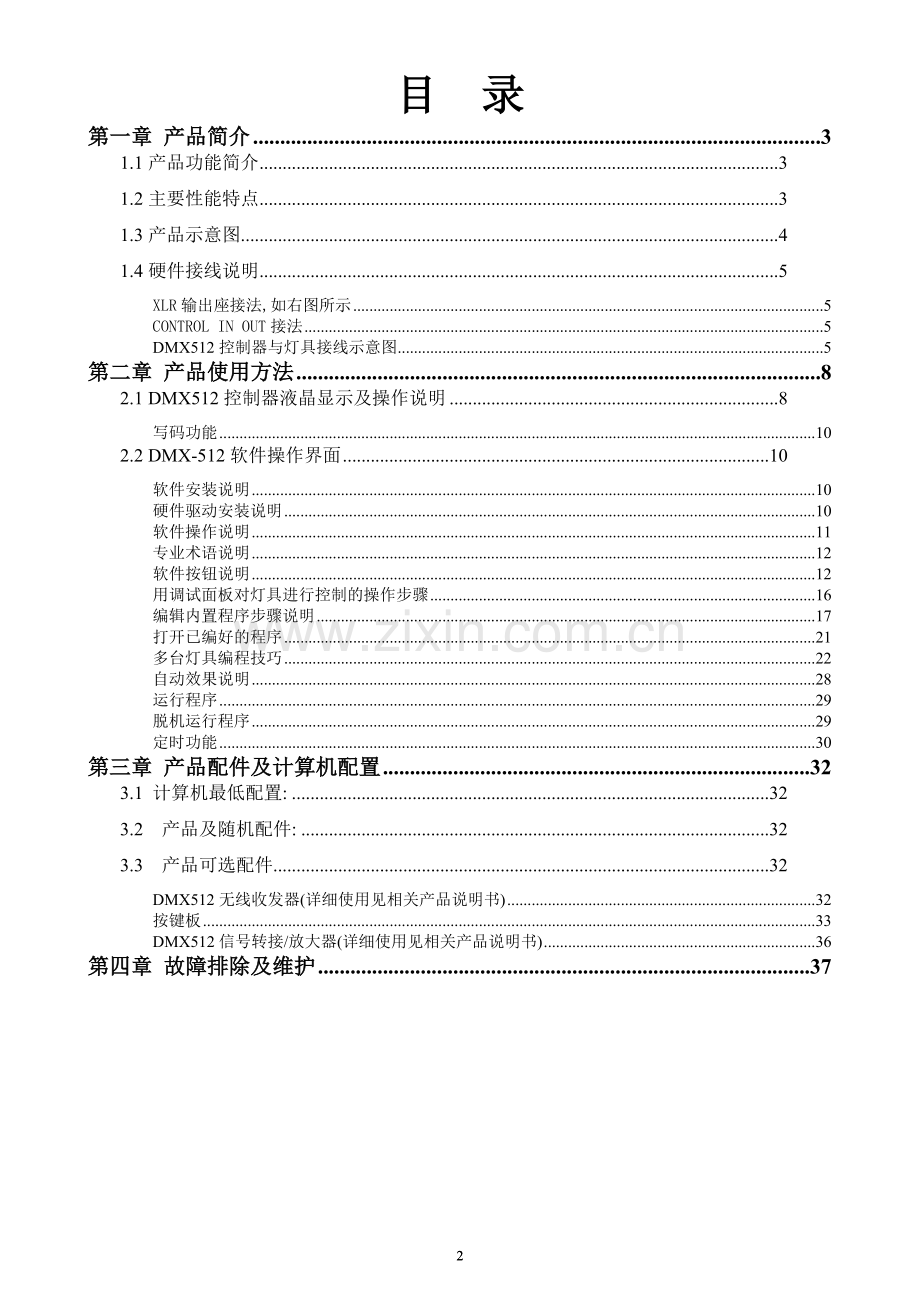

目 录
第一章 产品简介 3
1.1产品功能简介 3
1.2主要性能特点 3
1.3产品示意图 4
1.4硬件接线说明 5
XLR输出座接法,如右图所示 5
CONTROL IN OUT接法 5
DMX512控制器与灯具接线示意图 5
第二章 产品使用方法 8
2.1 DMX512控制器液晶显示及操作说明 8
写码功能 10
2.2 DMX-512软件操作界面 10
软件安装说明 10
硬件驱动安装说明 10
软件操作说明 11
专业术语说明 12
软件按钮说明 12
用调试面板对灯具进行控制的操作步骤 16
编辑内置程序步骤说明 17
打开已编好的程序 21
多台灯具编程技巧 22
自动效果说明 28
运行程序 29
脱机运行程序 29
定时功能 30
第三章 产品配件及计算机配置 32
3.1 计算机最低配置: 32
3.2 产品及随机配件: 32
3.3 产品可选配件 32
DMX512无线收发器(详细使用见相关产品说明书) 32
按键板 33
DMX512信号转接/放大器(详细使用见相关产品说明书) 36
第四章 故障排除及维护 37

第一章 产品简介
1.1产品功能简介
USB DMX-512控制器通过与计算机的USB接口相连，利用计算机的友好的操作界面，通过本公司的控制器，来达到控制灯具的目的，做到操作简单，使用方便。任何人只要按此操作说明，只要数分钟就可熟练对灯具进行控制，脱机运行高达4000多个场景储量。配合本公司的相关配件，使用灵活，适合大型舞台和大型广告招牌的调试及应用。是一款价格低廉，功能强大的DMX512控制器。

1.2主要性能特点
l 符合DMX-512/1990国际标准协议,拥有512个回路. 通用XLR接口输出标准DMX512信号
l 可任意加载表演程序，并且能存储32个表演程序到控制器内部
l 每个表演文件的速度、渐变、频闪、循环次数单独调整，并自动存储到控制器内部.
l 可以同时对多台灯具同时控制，支持声控走景。
l 完美的LED灯具编辑功能，多种内置效果，非常适合LED灯具的控制。
l 操作方便，一键调出任意程式、场景、通道。
l 强大的定时功能，高达350组定时输出，可以一年四季，任意时刻输出任意程式或场景。
l 支持一步一景功能，手动和自动场景切换非常方便。
l 可能接受DMX512信号、RS232信号控制，可以随时调用内部场景及表演程序
l 多台控制器联机使用，无限扩展回路，完全同步工作，适合作视频显示
l 支持脱机运行，脱机运行人机对话接口友好，LCD屏幕显示。
l 系统编程非常方便,1分钟您就可让您的灯具表演起来.
l USB接口与DMX控制器连接,方便笔记本计算机.及工程现场调试。
l 系统中文英文接口可供选择，简单友好，计算机操作系统为WINDOWS98/ME/2000/XP
l 系统非常稳定,决不丢失您的劳动成果。
l 外型小巧，重量轻，方便携带

1.3产品示意图

B

F

E
D
C
A

G

K
J
I
H

L

A
9--20V 直流电源输入,内正外负
B
麦克风
C
USB接口
D
控制信号输入
E
控制信号输出
F
DMX512信号输出口
G
液晶显示屏
H
MODE模式按键
I
SEL 选择按键
J
UP 向上按钮
K
DOWN向下按钮
L
LINK 按制器与计算机连接指示

1.4硬件接线说明
XLR输出座接法,如右图所示

说明：XLR输出接法为通用接法
第1脚为DMX信号的地线
第2脚为DMX信号线负
第3脚为DMX信号线正
CONTROL IN OUT接法
说明：RJ45接插座
IN接法
第1脚为信号的地线
第2脚为输入信号线负
第3脚为输入信号线正
第4脚为输出信号线负
第5脚为输出信号线正
OUT 接法
第1脚为信号的地线
第2脚为输入信号线负
第3脚为输入信号线正
DMX512控制器与灯具接线示意图
与计算机连接模式

脱机运行模式

扩展DMX512通道模式

通过DMX512信号，调用控制器内置程序模式

第二章 产品使用方法
2.1 DMX512控制器液晶显示及操作说明
CHASE：01
S0060 B00
CHASE：01
S0060 B00

CHASE：01-32
选择内置程序1-32
击UP或DOWN按钮

击UP或DOWN按钮

击UP或DOWN按钮

击MODE按钮

SOUND
Flash

SOUND
Alter
Flash声控走场景，短暂延时后场景消失

击SEL
按钮

SOUND
Flash

Alter声控走场景，场景一直保持

SOUND
Alter

SOUND
SEN:001

声控灵敏度调节
1-150，数字越小表示灵敏度越高

击MODE按钮

击UP或DOWN按钮

SCENE：00-当前正在输出的场景
STEP
SCENE:00

击MODE按钮

击UP或DOWN按钮

OFF:定时功能关闭
ON: 定时功能开启
AUXR
TIME:OFF

击SEL
按钮

AUXR
TIME:OFF

击UP或DOWN按钮

Addr:001-512
设置接收DMX512信号的首地址

AUXR
ADDR:001

注意
在CHASE29-32时，此时为组合程式输出，声控与一步一景功能无效，操作上自动屏蔽，此时LCD显示为
CHASE：29
CHASE：01-32
选择内置程序1-32
击UP或DOWN按钮

CHASE：29

击MODE按钮

OFF:定时功能关闭
ON: 定时功能开启
击UP或DOWN按钮

击SEL
按钮

AUXR
TIME:OFF

AUXR
TIME:OFF

Addr:001-512
设置接收DMX512地址
击UP或DOWN按钮

AUXR
ADDR:001

接受DMX512信号控制时，有6个DMX512通道，说明如下：

通道1：调用内置程序1-32，调用控制器内部程序与通道内数据关系如下
程序1：1-7 程序9：64-71 程序17：128-135 程序25：192-199
程序2：8-15 程序10：72-79 程序18：136-143 程序26：200-207
程序3：16-23 程序11：80-87 程序19：144-151 程序27：208-215
程序4：24-31 程序12：88-95 程序20：152-159 程序28：216-223
程序5：32-39 程序13：96-103 程序21：160-167 程序29：224-231
程序6：40-47 程序14：104-111 程序22：168-175 程序30：232-239
程序7：48-55 程序15：112-119 程序23：176-183 程序31：240-247
程序8：56-63 程序16：120-127 程序24：184-191 程序32：248-255
通道2：速度设置。
通道3：滑步设置。
通道4：滑步模式设置。0-89:上滑步与下滑步，90-179:上滑步，180-255:下滑步，
通道5：频闪频率设置。
通道6：循环次数设置。
注意：
1， 在调用程序29-32时，通道2-6无效。
2，只有当程序下载到DMX512控制器内部时，以上操作才会有效

3， DMX512控制器与电脑相连时,请不要使用外接电源适配器.

控制器与外部控制信号相连时将显示如下：
CONNECT
USB

表示DMX控制器与计算机相连，受计算机的控制

CONNECT
SYNC

表示DMX控制器与DMX控制器相连，处于同步工作状态

CONNECT
DMX

表示DMX控制器与DMX控制器相连，受外部DMX512信号控制

CONNECT
KEY

表示DMX控制器与与外部键盘板相连，受外部键盘控制

TIMER
08 22:15
表示DMX控制器内部定时功能开启，受内部定时器控制

写码功能
当DMX512灯具用在特殊场合，如防水，使用拨码，按钮来设置地址不方便时，可以使用写码功能，
请与本公司的解码芯片配合使用，如果用其它公司芯片，请与本公司技术人员联系。
操作前应先将DMX512控制器的CONTROL OUT口与DMX512解码器信号输入口相连，接通电源。
操作方法如下：
SET ADDR
ADDR:001

1， 按 MODE按钮6秒，LCD显示屏上将显示如右图所示
2，按UP或DOWN按钮，得到想要的地址，
3，按SEL按钮，将输出地址信号。

2.2 DMX-512软件操作界面
软件安装说明
以计算机安装WINDOWS XP为例，来说明安装过程。
1.把软件光盘放入光驱.
2.执行Setup.exe 即可按提示安装.
硬件驱动安装说明
1.将DMX512控控制器通过USB线与计算机相连
2.计算机出现如下图所示的对话框

3．单击下一步，选择光盘目录下的/drive/windows xp如下图所示

4．单击下一步，直到完成。
软件操作说明
1．单击计算机桌面 图标
2．计算机将出现如下图所示界面

通道值指示

地址显示
通道滑杆

地址滑杆

专业术语说明
通道：又称回路，是一个最小的控制单元，DMX512含有512个通道。
场景：简称景，是包含512个信道的集合。
程序：由多个景组成，把景按指定的时间间隔、方式一一显示出来。
速度：程序的运行参数，即景两两之间的时间间隔。
渐变：产生渐变效果，对于LED灯来说，就是产生渐明渐暗效果。上滑步就是产生渐明效果，下滑步就是产生渐暗效果
频闪：就是以一定的频率闪动。
声控：对本控制器来说，低音触发一个程序内场景的变换。
解码器：接收DMX512信号装备的统称。
通道数：由每一个解码器占用的通道数来决定，达到方便操作的目的。0-20可调
地址：每个通道在DMX512数据包中的位置。1-512可调
软件按钮说明
在选择调试面板时，软件界面如下图所示。（下面所有的按键字体颜色用蓝色表示，不再特别说明）

调试面板：做为灯具效果调试之用
程式1-程式32：运行内置程式1-32，只有相应程式被下载到控制器后才有效。
景清零：当前场景所有的通道值被清零。
在选择程式1-28时，软件界面如下图所示。

走景 按钮：低音触发一个程序内场景的变换，并保持当前场景。

声控关闭：控制器运行在内置程式模式
声控开启：控制器运行在声控模式，对本控制器来说，低音触发一个程序内场景的变换。
走景：低音触发一个程序内场景的变换，并保持当前场景。
闪烁：低音触发一个程序内场景的变换，并保持当前场景一段时间后消失。
速度：程序的运行参数，即景两两之间的时间间隔。0-1500可调，即每分钟走0-1500个场景。
渐变：产生渐变效果，对于LED灯来说，就是产生渐明渐暗效果。渐明就是产生渐明效果，渐暗就是产生渐暗效果 0-100%可调，即渐变时间所占场景切换时间的百分比。
频闪：运行内置程式时以一定的频率闪动。1-20，即每秒闪动1-20次
循环：程序在运行设定的次数后，停留在当前程式的最后一个场景。0-250次可调
0:表示循环次数无限制。
1-250：表示运行1-250次后停留在当前程式的最后一个场景。
暂停：场景保持当前状态。并停止运行。
软件界面在选择程式29-32时，如下图所示。

程式29-32是将多个程式合为一个程式，以不同的参数运行。因此，程序29-32可以生成各种复杂的效果。

运行次序为 1、2、3、4、5、6、7、8

在这种模式时，声控失效
全部删除：将当前程式设置全部删除。
在编辑内程序时，软件界面如下图所示。

自动效果：自动生成内部效果，仅对LED灯具有效。
增加景：在当前被选择的场景位置的后面增加一个新的场景。
删除景：删除当前被选择的场景
复制景：复制当前被选择的场景
智能复制：用于多个场景的复制
粘贴景：用于场景复制或多个场景的插入。
全部删除：把当前程序所包含的景全部删除。
打开程序：打开以前保存的程序
保存程序：保存当前程序
输出程序：将当前程序输出至控制器。如果没有景，控制器里面原有的程序将会被删除。
页：当场景超过32时，当前窗口不能全部显示，故将场景分页显示
程式：将当前编辑的效果输出至相应的程式。

在定时器时，软件界面如下图所示。

月：用于月份设置
日：用于日期的设置
校准系统时间：把电脑的当前时间作基准,校正控制器内部时间
日期：按公历方式定时
星期：按星期方式定时
检查排序：检查定时输入是否正确。并按时间顺序予以排序。
删除行：删除已选择的行。
复制：复制当前定时设置。
粘帖：粘贴复制的定时设置
打开设置：打开保存在电脑里的定时时间设置。
保存设置：保存当前定时设置
输出设置：把当前设置输出到DMX512控制器。

用调试面板对灯具进行控制的操作步骤
1， 设置被控灯具的DMX512地址。
2， 调节计算机控制软件最下面的地址调节滑杆，使地址显示与被控灯具 地址一致。
3， 调节通道滑杆来改变通道值，灯具将产生相应的效果。
例如 一台三通道的LED灯具，第一通道控制红色，第二通道控制绿色，
第三通道控制蓝色。地址设置在于234，软件地址为234的滑杆控制红色，软件地址为235的滑杆控制绿色，软件地址为236的滑杆控制蓝色，如下图所示，灯具亮红色。

增加景
编辑内置程序步骤说明
增加景
1.出现如下图所示的界面后，单击 按钮，也可单击鼠标右键弹出快捷菜单后选择 按钮
2．按需求调节面板上的滑杆，可以调节DMX512通道值及通道地址
增加景
3，重复单击 按钮，按需要设置好其它的景，显示如下图所示
复制景
可选择单击以下按钮，用于场景的编辑。
单击 按钮，复制当前被选择的场景
智能复制
单击 按钮，可以复制多个场景

粘贴景
单击 按钮，在当前被选择的场景位置粘贴已经复制的场景或插入多个
删除景
复制的场景
单击 按钮，删除当前被选择的场景。
景清零
单击 按钮，当前场景所有通道值被清零

编辑内置程式
注意：
在 选项卡空白处单击鼠标右键，弹出快捷菜单上的按钮功能与右边按钮相同，以及在当前场景上单击鼠标右键弹出快捷菜单上的按钮，在操作对象上有点不同，用户自已去体会。

4，编好后的程序如下图所示

保存
保存程序
5，编好程序后单击 按钮，如下图所示，输入文件名后单击 按钮

细心的用户会发现 程序名由“未命名”变成“Test.dmx”
6选择将当前编辑的效果输出至控制器内部对应的哪个程式，以程式20为例，如下图所示

程序输出
7.单击 按钮，将程序输出至控制器。程序编制完成，最后界面如下图所示

运行

8运行上面所编辑的程式，单击 选项卡，选择程式20，运行上面所编辑的程式，如下图所示

通过调整运行设置，可以得到不同的运行效果。
打开已编好的程序
1， 选择编辑内打开程序
置程序程式 编辑1-8。以选择 编辑6为例
2， 单击 出现“打开”对话框。如下图所示

3， 选择以前编好的文件，单击打开。右边显示当前打开编好程序的文件名，
可以对已经编好的程序进行编辑修改。
4. 后面的操作步骤参照上节。

注意
运行内置程序序号与DMX512控制器CHASE序号一一对应。如下表所示
运行 DMX控制器
程式20 chase20
多台灯具编程技巧
增加景
增加景
以三通道LED灯为例，通道定义为：1红色亮度，2绿色亮度，3蓝色亮度，，单击
按钮，也可单击鼠标右键弹出快捷菜单后选择 按钮，选择通道数为3，出现如下图所示的界面（后面的操作,都是在这个界面的基础上进行）

灯具地址

灯具序号

灯具颜色指示

全彩调色板的使用
全彩调色板
1， 单击 按钮，如下图所示：

基本
标准
自定义
全彩调色板说明
根据需要，选择 或 选项卡，如下图所示

通道定义，如上图所示
R C1 表示红色亮度控制对应道C1
G C2 表示绿色亮度控制对应道C2
B C3 表示蓝色亮度控制对应道C3
W No 表示整体亮度控制没有设置（仅对有第四通道亮度控制的解码器有效）
0
用于设定亮度的值，只有W通道有效时，数值才能被设置。
关闭彩色显示
用于关闭主面板底部的彩色显示

2. 单击所需要的颜色后，再单击主面板底部的彩色显示，如下图所示，紫色被选中后左键单击 D1 下面的彩色方框，D1将输出紫色，如果右键单击 D1 下面的彩色方框，D1通道内数据将被清零

左键单击，灯具亮所选颜色
右键单击，灯具不亮

选择页
多台灯具同步变化
1，点击D1-D15，选择单个灯具，或单击码 按钮，选择当前显示的15个灯具。调节地址滑杆，可以显示更多灯具。
2调节滑杆到下图所示的位置，所有被选择的灯具将同步变化。

复制景
场景的复制与粘贴
智能复制
按钮用于对单个景的复制。
可以对多个景复制，并可以改变景的顺序。
复制景
粘贴景

智能复制
在单击 按钮之前，如果单击了 按钮，则当前选择景的内容将被复制的场景代替，如果单击了 按钮，则在当前选择景之后插入复制的场景
智能复制

单击 按钮，将出现如下图所示的对话框。 开始场景输入1，结束场景输入9
即对场景1至9进行复制

如果开始场景输入9，结束场景输入1，如下图所示，粘贴后场景顺序将颠倒。

灯具的复制与粘贴
清除选择码
选择页
复制

复制
通过底部的 按钮，或通过在D1～D15按钮（灯具序号按钮）上单击右键后在快捷菜单上单击相应按钮可以对灯具编辑。如下图所示，红色表示灯具被选中，单击 按钮，D1、D2、D3灯具将被复制。

粘贴

在下图所示的位置上，单击 按钮，如下图所示。D10，D11，D12灯具的效果将变为与D1，D2，D3灯具相同。

拨码开关的使用
1， 如被控灯具的DMX地址设置采用的拨码开关，开关可参照接口左下角进行设置
红色表示开关置于on位置 ，黑色表示开关置于off位置。

当前地址是 155
对应的拨码开关地址是：
第1、2、4、5、8拔至 ON的一边
第3、6、7、9、拔至 OFF的一边

通道数 的使用
通过合理使用通道数，可以简化操作过程。举例说明。如果有三台LED灯具，分别有3个，6个，9个DMX通道。则应将通道数设为9(即与占最大DMX通道的灯具对应)，如下图所示。

有3个DMX通道灯具地址设为 1
有6个DMX通道灯具地址设为 10
D1
有9个DMX通道灯具地址设为 19
点击 按钮，按钮将变为红色，拖动C1、C2、C3按钮，可以对有3个DMX通道灯具
D2
进行操作
点击 按钮，按钮将变为红色，拖动C1、C2、C3、C4、C5、C6按钮，可以对有6个DMX通道灯具进行操作
D3
点击 按钮，按钮将变为红色，拖动C1、C2、C3、C4、C5、C6、C7、C8、C9按钮，可以对有9个DMX通道灯具进行操作

自动效果说明
此操作仅对LED灯具有效
自动效果

1，单击 按钮，如下图所示：

通道的设置可以通过 全彩调色板 子窗体来定义
按以下步骤操作自动生成效果
1， 选择自动效果
2， 设置起始DMX地址
3， 设置灯具数
生成
4， 点击 按钮
运行
运行程序
1，点击 选项卡。
2， 选择程序1-32（程序必须事先输出至控制盒）
3．调节速度、滑步、频闪,循环运行参数到想要的效果，也可以选择将声控开启运行在走景或闪烁状态。如下图所示，将运行内置程序1。

注意:只有相应的程式下载到DMX512控制器后,对应的运行设置才会被自动保存

脱机运行程序
1， 将控制盒接上电源，连好灯具。
2， 按按控制盒上的按钮，按MODE按钮，选择走内置程序，或声控，或调用场景。
3， 设置好运行参数后将自动保存。
定时功能
定时功能高达350组定时输出，可以在任意时刻输出任意程式或场景。必须与定时模块配合使用
定时器

点击 选项卡。如图所示

校准系统时间

点击 按钮，可用电脑的当前时间校正DMX512控制器的系统时间
共有7组时间可供设置,可以按月日设置,也可按周设置.设置方法如下.

1,选择日期或星期
输出
设置
2,设置好时间 时、分、程式、景
3点击 按钮，将定时设置输出至控制器
保存
设置
打开
设置

点击 或 按钮可以保存或打开定时设置

上图表示 每年8月18日20点05分 将运行程式5，22点00分将运行程式1的场景100
开启定时功能
AUXR
TIME:OFF
单击DMX512控制器 MODE 按钮,直到LCD显示屏上出现如下菜单

单击DMX512控制器 UP或DOWN 按钮, LCD显示屏上出现如下菜单
TIMER
MON22:15
TIMER
08 22:15
AUXR
TIME: ON

2秒钟后,将变为 或
TIMER
08 22:15

TIMER
MON22:15
阶段 按日期方式定时,08表示当前日期是8号,时间是22点15分

按星期方式定时,MON表示星期一,时间是22点15分

注意:在没有新的定时设置到来前,DMX512控制器每天将按最后一个定时设置运行.
举例说明
1,每天DMX512控制器行相同效果.
以上图为例,如果只有定时1被设置,DMX512控制器每天20点05分 将运行程式5，22点00分将运行程式1的第100个场景
2, DMX512控制器一年四季运行不同的效果
只需要设置四个定时设置即可,日期分别如下:
定时1的日期: 3月1日
定时2的日期: 6月1日
定时3的日期: 9月1日
定时4的日期: 12月1日
DMX512控制器将按如下方式运行.
从3月1日至5月31日,每天运行定时1所设定的程式或景
从6月1日至8月31日,每天运行定时2所设定的程式或景
从9月1日至11月30日,每天运行定时3所设定的程式或景
从12月1日至2月28日,每天运行定时4所设定的程式或景
3, DMX512控制器周一至周五运行相同的效果,周六、周日效果相同
定时1 设置所需运行的程式或景，定时2-定5不用设置
定时6 设置所需运行的程式或景，定时7不用设置

注意:
当控制器系统时间不能保存或误差较大时,可能是控制器内部电池电量不足,请打开外壳,更换电池.
第三章 产品配件及计算机配置
3.1 计算机最低配置:
1.CPU PII300 以上.
2.硬盘1G 以上.
3.内存32M 以上.
4.显示器1024*768 ,24 位真彩.
5.Windows98 /Me/2000/XP/VISTA 操作系统.
6.CD-ROM 光驱.
3.2 产品及随机配件:
1. DMX512控制器一台.
2. USB 界面线一条.
3. 电源适配器一条.
4. DMX512计算机灯控制软件一套(光盘).
3.3 产品机械特性
1. 机械尺寸:150*100*40mm
2. 重量:0.5Kg
3.4 产品可选配件
DMX512无线收发器(详细使用见相关产品说明书)
1 .多达到252个信道,每个信道间隔200KHz。
2 .39级可调功率输出,从-50dBm至20dBm,可视通信距离大于600米
3 .工作于ISM频段，2.4-2.4835 GHz 免许可证使用.
4 .近万组密码可供设置，保证多台无线DMX512收发器同一区域使用不受干扰。
5 .应用多种数据纠错方式，保证数据传输可靠。
6. 空闭信道检测,4级跳频,多台信道设置相同时,工作正常。
7. 可同时兼做DMX512放大器、转接器使用,4路DMX512输出口，
8. 符合DMX-512/1990国际标准协议,拥有512个回路.输出标准DMX512信号

按键板
共16个按钮，一个12位拔码开关，二个RJ45接口,可以数百个按键板串接在一起同时使用。
连接示意图如下图所示。

设置详解
按键板上拔码开关按二进制数值编码方式，用于设置相应的功能。
功能一：调用内置程式
12位拔码开关设置如下
1
2
3
4
5
6
7
8
9
10
11
12
*
*
*
*
*
*
*
*
*
off
off
on

*表示拔码开关置于ON 或OFF
拔码开关1-9用于设置当前程式的定位，与灯具地址的设置方法相同
举例说明
12位拔码开关设置如下
1
2
3
4
5
6
7
8
9
10
11
12
off
off
off
off
On
off
off
On
off
off
on
off

即 拔码开关1-9位表示数值为16，也就是按键板上的按钮1对应程式为16（1-1+16）
当单击一下按钮 16，DMX512控制器运行对应程式31（16-1+16）

功能二：调用当前内置程式里面的场景
12位拔码开关设置如下
1
2
3
4
5
6
7
8
9
10
11
12
*
*
*
*
*
*
*
*
*
off
on
off

*表示拔码开关置于ON 或OFF
拔码开关1-9用于设置当前程式场景的定位，与灯具地址的设置方法相同

举例说明。
当前控制器运行程式1时，具程式1有300个场景
12位拔码开关设置如下
1
2
3
4
5
6
7
8
9
10
11
12
On
On
On
On
On
On
On
On
off
off
on
off

即 拔码开关1-9位表示数值为255，也就是按键板上的按钮1对应场景255（1-1+255）
当单击一下按钮 16，控制器输出为（当前运行程式）场景 270（16-1+255），并保持不变

功能三：设置当前的场景内的单个通道值
12位拔码开关设置如下

1
2
3
4
5
6
7
8
9
10
11
12
*
*
*
*
*
*
*
*
*
on
off
off

*表示拔码开关置于ON 或OFF
拔码开关1-9用于设置当前场景内的通道定位，设置方法与DMX512信号接收器地址相同
单击按钮板的同一个按扭，将产生以下循环
通道值为0
指示灯不亮
通道值为255
指示灯亮绿色
单击按钮

在按键板上按扭时间超过0.5秒，将产生如下动作
通道值为接收控制器输出的值
指示灯闪亮

上图所示 通道值 为按钮对应的通道的数值。指示灯 为按键板上按钮对应的LED灯
注意：
上述设定的值不会被存储。
当单击控制器上的按钮或按钮板上设置为程式按钮或或场景按钮，通道值为接收控制器输出的值。指示灯闪亮

举例说明
当前控制器运行程式1
12位拔码开关设置如下
1
2
3
4
5
6
7
8
9
10
11
12
On
On
On
off
On
On
On
off
off
off
on
off

即 拔码开关1-9位表示数值为231，也就是按键板上的按钮1对应DMX通道231（1-1+231）
当单击一下按钮 10，对应指示灯亮绿色
控制器输出信号通道240（10-1+231）的值为255
再单击一下按钮 10，对应指示灯不亮
控制器输出信号通道240（10-1+231）的值为0
按压按钮10超过0.5秒，对应指示灯闪亮
控制器输出信号通道240的值为接收控制器输出的值
功能四：按键板与定时器配合使用（定时器开启）
当单击一下按键板上的按钮，DMX512控制器执行相应的动作
下一时刻如果定时器动作，将运行定时器相应的动作。
DMX512信号转接/放大器(详细使用见相关产品说明书)
1. 一个XLR和一个RJ45插座输入DMX512信号
2. 二个XLR和二个RJ45插座输出DMX512信号，共四路
3. DC 9-20V 供电电压
4. 用于不同插座转接及DMX512信号隔离。
外形如下图所示

前面

后面
第四章 故障排除及维护
1， 故障现象：接好12V DC电源后，LCD显示屏无正常工作。
排除方法：检查12V DC输入插头接触是否良好，是否有12V DC输入。请用万用表测量，确信正确后，故障仍不能排除，请断开电源，并与本公司的技术持部门联系。
2， 故障现象： LCD显示屏正常工作，但无法发送或接收DMX512信号。
排除方法： 检查XLR插头是否接触良好，若确信该XLR接头接触良好，请与本公司的技术支持部门联系。
3，故障现象：打开软件时，计算机出现 “控制器连接错误”对话框，如下图所示

排除方法：
1， 确认硬件驱动是否正确安装.
2， 将USB线重新插拨一次.
3， USB线材是否不良. 电脑与DMX512控制器中否连接良好
