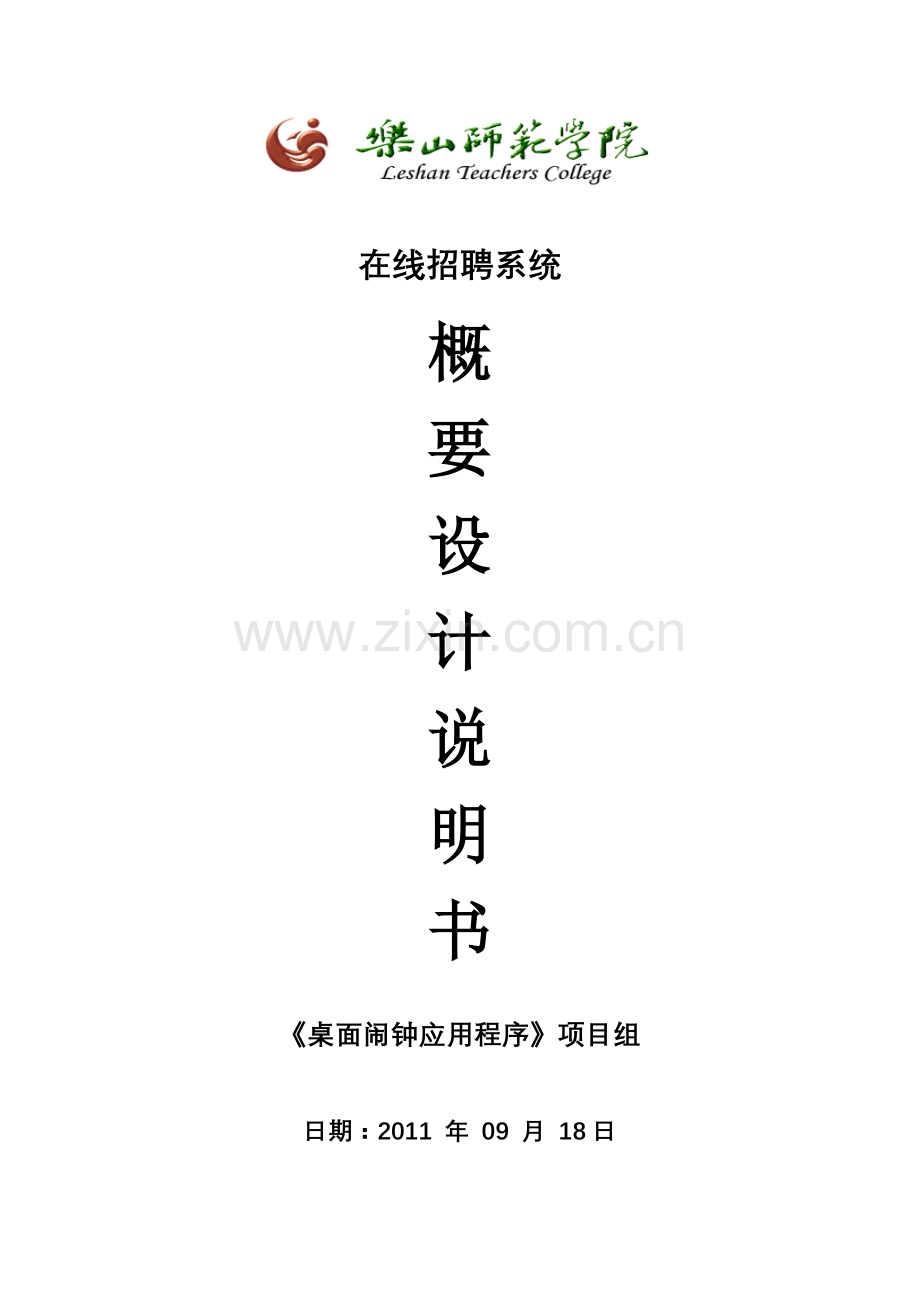

桌面闹钟概要设计说明书.doc

在线招聘系统
概
要
设
计
说
明
书

《桌面闹钟应用程序》项目组

日期：2011 年 09 月 18日

1引言 3
1.1编写目的 3
1.2背景 3
1.3定义 3
1.4参考资料 3
2总体设计 4
2.1需求规定 4
2.2运行环境 4
2.3基本设计概念和处理流程 4
2.4结构 5
2.5功能器求与程序的关系 6
2.6人工处理过程 6
2.7尚未问决的问题 6
3接口设计 6
3.1用户接口 6
3.2外部接口 7
3.3内部接口 7
4运行设计 7
4.1运行模块组合 7
4.2运行控制 7
4.3运行时间 7
5系统数据结构设计 7
5.1逻辑结构设计要点 7
5.2物理结构设计要点 11
5.3数据结构与程序的关系 11
6系统出错处理设计 11
6.1出错信息 11
6.2补救措施 11
6.3系统维护设计 12
概要设计说明书
1引言
1.1编写目的
本文档为“桌面闹钟应用程序概要设计说明书”，主要用于为实现桌面闹钟的概要说明，描述桌面应用程序的结构框架、数据流图及数据流说明字典，以对以后程序的建设起到指导和约束作用。
1.2背景
a． 软件系统的名称：桌面闹钟应用程序
b． 任务提出者：乐山师范学院计算机科学与信息技术学院
开发者：陈巧林
1.3定义
与已有的桌面闹钟应用程序的繁杂、操作麻烦等特点相比，该桌面闹钟应用程序的简单易操作等特点使得其用起来更方便。
1.4参考资料
[1] 谢炎桦.《数据库管理系统构建实例》.清华大学出版社
[2] 萨师煊，王珊.<<数据库系统概论>>.北京高等教育出版社：2003.6
[3] Jeffrey P.Monanus、赵年锁译.《数据访问技术》.机械工业出版社：1999.7
[4] 朱元三.《软件工程技术概论[M] 》.北京科学出版社：2002.7.1~320
[5] 陈汶滨，朱小梅，任冬梅.<<软件测试技术基础>>（21世纪高等学校计算机教育实用规划教材）.清华大学出版社出版时间：2008.07.1~96
[6] 朱成立.《数据结构》.清华大学出版社：2005.12
[7] 王克宏 著．Java技术教程（基础篇）．北京：高等教育出版社，2002.04
[8] Bruce Eckel 著．Java编程思想．北京：机械工业出版社，2004.01
[9] 孙燕 主编．Java2入门与实例教程．北京：中国铁道出版社，2003.01
[10] 叶核亚，陈立著．Java2程序设计实用教程．北京：电子工业出版社，2003.5
[11] 柯温钊 著．JAVA例解教程．北京：中国铁道出版社，2001.03
[12] 刘成柱,万建成. 基于界面模板的界面表示模型[J]计算机应用, 2003,(12) .
[13] 戴歆. Java Swing程序开发[J]软件导刊, 2007,(17) .
[14] 郑宁宁. 浅析JAVA编程语言中AWT和Swing的异同[J]山东省农业管理干部学院学报, 2007,(06) .
[15] 高瑞明,吴洁明. 基于设计模式数据访问组件的设计和实现[J]现代计算机(专业版), 2008,(02) .
[16]王晓哲. Java Swing 组件技术. 天津职业院校联合学报: 2008.5,10(3)
2总体设计
2.1需求规定
桌面闹钟应用程序是一款基于J2SE的窗体编程应用程序，对于任何可以操作电脑的人都可以使用，其具有开放性、方便性和灵活性。
2.2运行环境
2.2.1软件环境
JRE运行环境。
2.2.2 硬件环境
n 服务器 CPU：Pentium III以上，内存：256M以上
n 客户机 CPU：Pentium III以上，内存：256M以上
2.3基本设计概念和处理流程
桌面闹钟应用程序的基本处理流程如下：（图1）
软件介绍界面
退出
进入功能界面
功能界面
Y
N

（图1）桌面闹钟应用程序流程
2.4结构
桌面闹钟应用程序主要的功能模块如下：（图2）
桌面闹钟应用程序
日历面板
闹钟提醒
右键菜单
软件介绍及功能保用界面
提醒添加
提醒删除
提醒查看

（图2）桌面闹钟应用程序主要的功能模块
2.5功能需求与程序的关系
程序块
功 能
面板
是否涉及数据库
软件介绍介面
√

日历面板
√

闹钟提醒添加
√
√
敲钟提醒查看
√
√
闹钟提醒显示
√

2.6人工处理过程
数据库的建立与维护；
2.7尚未解决的问题
暂无
3接口设计
3.1用户接口
用户通过主页界面跳转达到功能界面以进行后面的各项操作。

3.2外部接口
程序通过数据源的形式访问数据库。
3.3内部接口
功能与功能间通过菜单、对话框的应答方式来实现功能的连续操作。
4运行设计
4.1运行模块组合
程序运行需要后台数据库、前后台程序主要控制与完成特定数据管理功能程序模块几个部分协同工作。
4.2运行控制
运行程序时，需要后台数据库的支持，程序功能代码会与数据库进行比对，调用其对应的数据，完成用户对系统的操作要求。
4.3运行时间
在软件的需求分析中，对运行时间的要求为必须对作出的操作有较快的反应。硬件对运行时间有最大的影响，当设备负载量大时，对操作反应将受到很大的影响。所以尽量采用高性能主机，充分发挥软件性能。
5系统数据结构设计
5.1逻辑结构设计要点
闹钟提醒内容表 AlartContent
数据单元名称
闹钟提醒内容表
组成
名称
格式
范围
精度
说明
ACID
int
1000
1
闹钟提醒编号
content
text
2000

闹钟提醒的内容
time
datetime

-
闹钟提醒时间
备注

朋友及亲人生日列表 BirthdayAndWeddingAnniversaryList
数据单元名称
通讯录内容
组成
名称
格式
范围
精度
说明
personID
Int
4
-
通讯编号
pName
varchar
16
-
朋友名字
birthday
datetime

出生日期
weddingAnniversary
datetime

结婚纪念日
备注

5.2物理结构设计要点
本应用程序的物理结构采用SQL SERVER2005进行处理，设有一个数据库名为DeskClock，其中包括2张数据表：BirthdayAndWeddingAnniversaryList, AlartContent 。
5.3数据结构与程序的关系
程序终端在对信息进行操作时需对数据库数据结构，也就是数据表进行操作：在查询/维护过程中都需要对数据库中相应的表进行查询、修改。
物理数据结构主要用于各模块之间函数的信息传递。接口传递的信息将是以数据结构封装了的数据，以参数传递或返回值的形式在各模块间传输。出错信息将送入显示模块中。
6系统出错处理设计
6.1出错信息
程序在运行时主要会出现两种错误：
1、由于输入信息，或无法满足要求时产生的错误，称为软错误。
2、由于其他问题，如操作超时等，产生的问题，称为硬错误。
对于软错误，须在查询/维护模块判断输入数据的正确性，判断错误类型，再生成相应的错误提示语句，送到输出模块中；对与硬错误，可在出错的相应模块中输出简单的出错语句，并将程序重置，数据库内容返回操作之前的状态。
出错信息必须给出相应的出错原因，例：“输入数据越界！”、“没有找到相关记录！”等。
6.2补救措施
硬件方面要选择较可靠、稳定的服务器机种，保证系统运行时的可靠性。主机必须安装不间断电源以防止停电或电压不稳造成的数据丢失的损失。若真断电时，客户机上将不会有太大的影响，主要是数据库上：在断电后恢复过程可采用SQL SERVER 的日志文件，对其进行ROLLBACK 处理，对数据进行恢复。
软件方面要随时对系统进行升级，用新技术修复系统存在的错误或漏洞等。
6.3系统维护设计
维护方面主要为对数据库数据进行维护。可使用SQL SERVER的数据库维护功能机制。例如，定期为数据库进行备份，维护管理数据库死锁问题和维护数据库内数据的一致性等。
