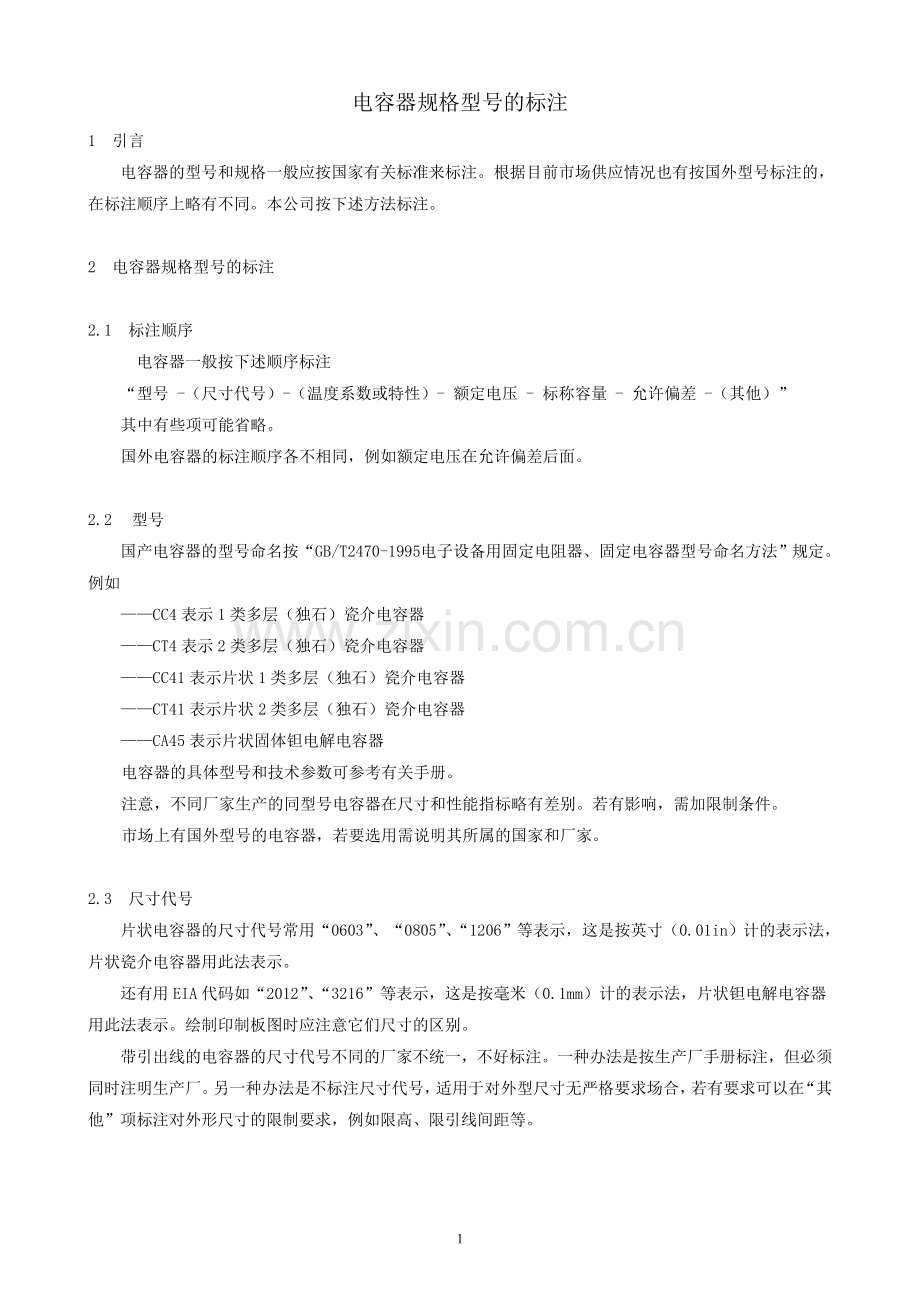

电容器规格型号的标注
1 引言
电容器的型号和规格一般应按国家有关标准来标注。根据目前市场供应情况也有按国外型号标注的，在标注顺序上略有不同。本公司按下述方法标注。

2 电容器规格型号的标注

2.1 标注顺序
电容器一般按下述顺序标注
“型号 -（尺寸代号）-（温度系数或特性）- 额定电压 - 标称容量 - 允许偏差 -（其他）”
其中有些项可能省略。
国外电容器的标注顺序各不相同，例如额定电压在允许偏差后面。

2.2 型号
国产电容器的型号命名按“GB/T 2470-1995 电子设备用固定电阻器、固定电容器型号命名方法”规定。例如
——CC4表示1类多层（独石）瓷介电容器
——CT4表示2类多层（独石）瓷介电容器
——CC41表示片状1类多层（独石）瓷介电容器
——CT41表示片状2类多层（独石）瓷介电容器
——CA45表示片状固体钽电解电容器
电容器的具体型号和技术参数可参考有关手册。
注意，不同厂家生产的同型号电容器在尺寸和性能指标略有差别。若有影响，需加限制条件。
市场上有国外型号的电容器，若要选用需说明其所属的国家和厂家。

2.3 尺寸代号
片状电容器的尺寸代号常用“0603”、“0805”、“1206”等表示，这是按英寸（0.01in）计的表示法，片状瓷介电容器用此法表示。
还有用EIA代码如“2012”、“3216”等表示，这是按毫米（0.1mm）计的表示法，片状钽电解电容器用此法表示。绘制印制板图时应注意它们尺寸的区别。
带引出线的电容器的尺寸代号不同的厂家不统一，不好标注。一种办法是按生产厂手册标注，但必须同时注明生产厂。另一种办法是不标注尺寸代号，适用于对外型尺寸无严格要求场合，若有要求可以在“其他”项标注对外形尺寸的限制要求，例如限高、限引线间距等。

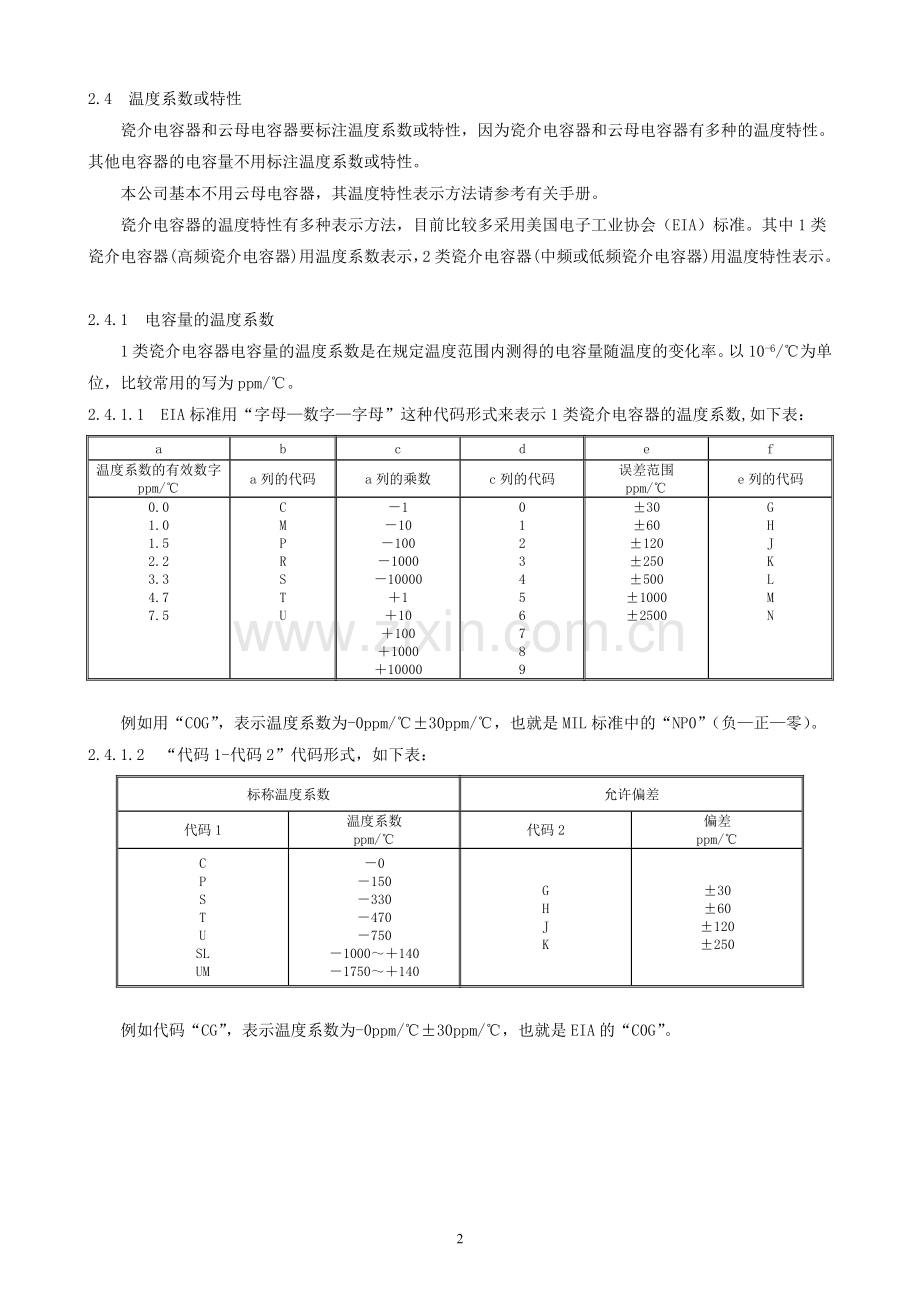

2.4 温度系数或特性
瓷介电容器和云母电容器要标注温度系数或特性，因为瓷介电容器和云母电容器有多种的温度特性。其他电容器的电容量不用标注温度系数或特性。
本公司基本不用云母电容器，其温度特性表示方法请参考有关手册。
瓷介电容器的温度特性有多种表示方法，目前比较多采用美国电子工业协会（EIA）标准。其中1类瓷介电容器(高频瓷介电容器)用温度系数表示，2类瓷介电容器(中频或低频瓷介电容器)用温度特性表示。

2.4.1 电容量的温度系数
1类瓷介电容器电容量的温度系数是在规定温度范围内测得的电容量随温度的变化率。以10-6/℃为单位，比较常用的写为ppm/℃。
2.4.1.1 EIA标准用“字母—数字—字母”这种代码形式来表示1类瓷介电容器的温度系数,如下表：
a
b
c
d
e
f
温度系数的有效数字
ppm/℃
a列的代码
a列的乘数
c列的代码
误差范围
ppm/℃
e列的代码
0.0
1.0
1.5
2.2
3.3
4.7
7.5
C
M
P
R
S
T
U
－1
－10
－100
－1000
－10000
＋1
＋10
＋100
＋1000
＋10000
0
1
2
3
4
5
6
7
8
9
±30
±60
±120
±250
±500
±1000
±2500
G
H
J
K
L
M
N

例如用“C0G”，表示温度系数为-0ppm/℃±30ppm/℃，也就是MIL标准中的“NP0”（负—正—零）。
2.4.1.2 “代码1-代码2”代码形式，如下表：
标称温度系数
允许偏差
代码1
温度系数
ppm/℃
代码2
偏差
ppm/℃
C
P
S
T
U
SL
UM
－0
－150
－330
－470
－750
－1000～＋140
－1750～＋140
G
H
J
K
±30
±60
±120
±250

例如代码“CG”，表示温度系数为-0ppm/℃±30ppm/℃，也就是EIA的“C0G”。
2.4.1.3 下表是国内曾规定过的高频瓷介电容器电容温度系数系列和颜色标记，本公司未见使用，仅供参考。
电容温度系数10-6/℃
+120 ±30
+30 ±30
0 ±30
－33 ±30
－47 ±30
－75 ±30
－150 ±40
－220 ±？
代码
A
U
O
K
Q
B
D
N
颜色标记
兰
灰
黑
褐
浅兰
白
橙底白色
黄
电容温度系数10-6/℃
－330 ±？
－470 ±？
－750 ±？
－1500±？
－2200±400
－4700±800

不规定
代码
J
I
H
L
Z
R

C
颜色标记
绿底黄色
青
红
绿
？
？

橙

2.4.2 电容量的温度特性
二类瓷介电容器用温度特性表示在规定范围内所出现的电容量最大可逆变化。通常以20℃或25℃为基准温度的电容量的百分比表示。
2.4.2.1 EIA标准用“字母—数字—字母”这种代码形式来表示2类瓷介电容器的温度特性如下表：
a
b
c
d
e
f
下限工作温度
℃
a列的代码
上限工作温度
℃
c列的代码
最大容量变化率
±％ΔC
e列的代码
＋10
－30
－55
Z
Y
X
＋45
＋65
＋85
＋105
＋125
＋150
2
4
5
6
7
8
1.0
1.5
2.2
3.3
4.7
7.5
10
15
22
＋22～－23
＋22～－56
＋22～－82
G
H
J
K
L
M
P
R
S
T
U
V
例如：
X7R——表示－55℃～＋125℃内ΔC最大值±15％
Y5V——表示－30℃～＋85℃内ΔC最大值＋22～－82％
Z5U——表示＋10℃～＋85℃内ΔC最大值＋22～－56％
也有将X7R称为2类瓷介电容器，或称为中频瓷介电容器；将Y5V和Z5U称为3类瓷介电容器，或称为低频瓷介电容器。
选择2类瓷介电容器时要考虑其工作温度和容量变化，特别是低温时的特性。必要时可以从手册上查特性曲线后再判断。一般情况下不要采用Z5U系列（Z5U系列工作温度＋10℃～＋85℃）。
2.4.2.2 “代码1-代码2”代码形式，如下表：
代码1
最大允许变化
代码2
温度范围
℃
不加UR
加UR
2C
2D
2E
2F
2R
2X
±20％
＋20％～-30％
＋22％～-56％
＋30％～-80％
±15％
±15％
＋20％～-30％
＋20％～-40％
＋22％～-70％
＋30％～-90％
＋15％～-40％
＋15％～-25％
1
2
3
4
5
－55～＋125
－55～＋85
－40～＋85
－25～＋85
＋10～＋85

例如代码“2X1”，表示表示－55℃～＋125℃内最大允许变化±15％，相当于EIA的“X7R”。
2.4.3 介质材料
有些手册用介质材料代号代替温度特性代码。有如下对应关系
介质材料代号
CG或N
X或B
Y或F
Z或E
温度特性代码
C0G或NP0
X7R
Y5V
Z5U

2.5 额定电压
额定电压采用直标法。如：16V、50V、63V、100V等。也有采用代码法的，用字母或数字表示。
2.5.1 瓷介电容器额定电压不同表示方法。

额定电压Edc
直标法
三位数表示
代码（日本）
太阳诱电
KEMET
4V
4R0
0G
A

6.3V
6R3
0J
J
9
10V
100
1A
L
8
16V
160
1C
E
4
25V
250
1E
T
3
35V
350
1V
G

50V
500
1H
U
5
100V
101
2A
H
1
200V
201
2D

2
250V
251
2E
Q

300V
301
YD

500V
501
2H

C
630V
631
2J
S

1kV
102
3A

D
2kV
202
3D

G

代码法不如直标法直观，本公司采用直标法。
2.5.2 CA45片状钽电解电容器额定电压的代码
CA45片状钽电解电容器上有两个主要标记：电容量代码和额定电压。额定电压可能直标，也可能标代码。下表供判断实物时参考。
额定电压
4V
6.3V
10V
16V
20V
25V
35V
50V
代码
G
J
A
C
D
E
V
H
本公司的技术文件中采用直标法。

2.6 标称值
2.6.1 标称值(以pF计)表示办法
有几种表示法，例如：三位数字表示法102、直标法1000pF。本公司推荐三位数字表示法：
──用三位数字表示，前两位表示有效数字，第三位表示零的个数。
──小数点用p表示。
例：1000pF，表示为“102”；
100pF， 表示为“101”；
10pF， 表示为“10p”；
1pF， 表示为“1p0”；
0.5pF， 表示为“0p5”。
2.6.2 电容量有效数字的优先数系列（标称阻值系列）如下：
E24
E12
E6
E24
E12
E6
E24
E12
E6
1.0
1.1
1.2
1.3
1.5
1.6
1.8
2.0
1.0

1.2

1.5

1.8

1.0

1.5

2.2
2.4
2.7
3.0
3.3
3.6
3.9
4.3
2.2

2.7

3.3

3.9

2.2

3.3

4.7
5.1
5.6
6.2
6.8
7.5
8.2
9.1
4.7

5.6

6.8

8.2

4.7

6.8

其中E24系列，允许偏差J（±5％）；E12系列，允许偏差K（±10％）；E6 系列，允许偏差M（±20％）。

2.7 允许偏差
电容量的允许偏差用字母代码表示。
还有其他的表示办法，例如直标法：±5％、±10％等。本公司采用字母代码法。
不填写允许偏差，默认为小于或等于该产品的可能的最大偏差。
按“GB/T2691-94电阻器和电容器的标志代码 4.1”，有下列规定。
2.7.1 对称百分数的允许偏差
电容量的允许偏差应用下列字母表示：
允许偏差％
字母代码
允许偏差％
字母代码
±0.005
E

±0.01
L
±1
F
±0.02
P
±2
G
±0.05
W
±5
J
±0.1
B
±10
K
±0.25
C
±20
M
±0.5
D
±30
N

这些字母代码应放在电容量的后面（下同）。
注意：电容量在10pF以下的允许偏差另有规定（见2.7.3）。
2.7.2 非对称百分数的允许偏差
电容量的非对称允许偏差应采用下列字母：
允许偏差％
字母代码
允许偏差％
字母代码
－10 ＋30
Q
－20 ＋50
S
－10 ＋50
T
－20 ＋80
Z

2.7.3 用对称固定值表示的允许偏差
电容量在10pF以下的允许偏差应采用下列字母:
允许偏差pF
字母代码
允许偏差pF
字母代码
±0.1
B
±1
F
±0.25
C
±2
G
±0.5
D

2.8 其他项
若有需要可以在其他项补充。例如：包装要求，对外形尺寸的限制要求，如限高、引线式样或引线间距等。
