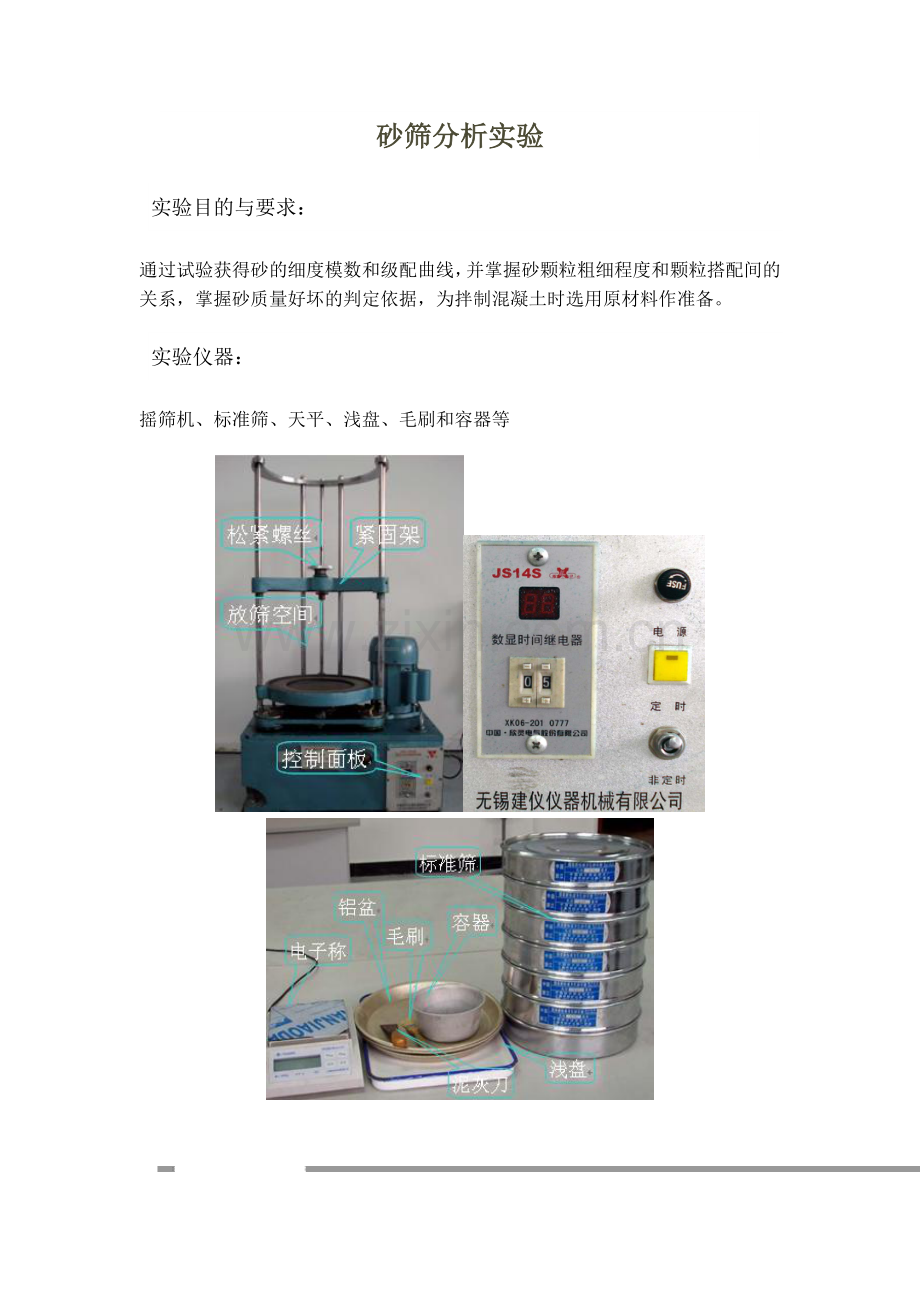

砂筛分析实验
实验目的与要求：
通过试验获得砂的细度模数和级配曲线，并掌握砂颗粒粗细程度和颗粒搭配间的关系，掌握砂质量好坏的判定依据，为拌制混凝土时选用原材料作准备。
实验仪器：
摇筛机、标准筛、天平、浅盘、毛刷和容器等

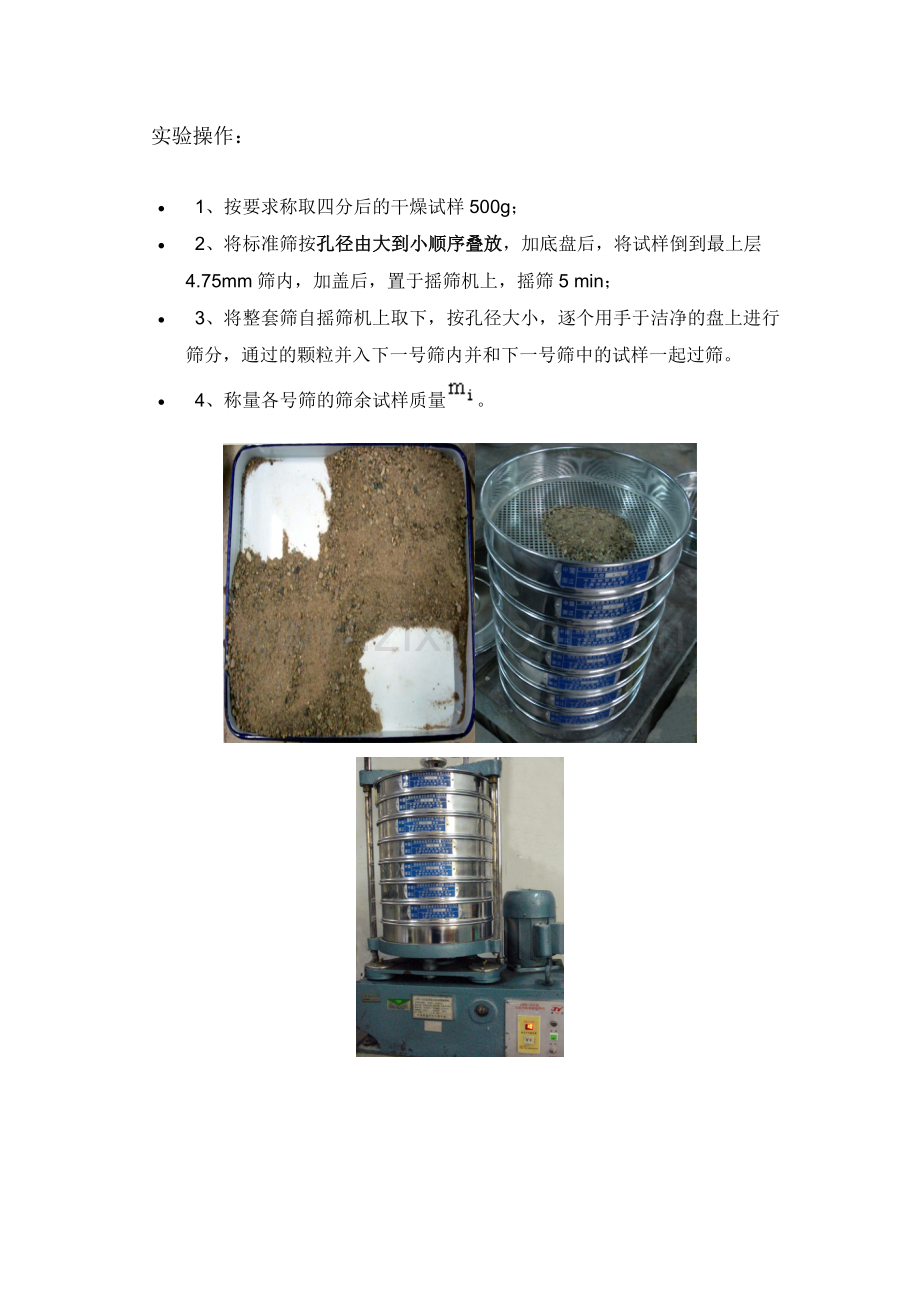

实验操作：
· 1、按要求称取四分后的干燥试样500g；
· 2、将标准筛按孔径由大到小顺序叠放，加底盘后，将试样倒到最上层4.75mm筛内，加盖后，置于摇筛机上，摇筛5 min；
· 3、将整套筛自摇筛机上取下，按孔径大小，逐个用手于洁净的盘上进行筛分，通过的颗粒并入下一号筛内并和下一号筛中的试样一起过筛。
· 4、称量各号筛的筛余试样质量。

数据处理：
· (1)分计筛余百分率——各筛的筛余量除以试样总量的百分率，精确至0.1%。
· (2)累计筛余百分率——该筛上的分计筛余百分率与大于该筛的分计筛余百分率之和，精确到1%。
·
筛孔尺寸(mm）
筛余量(g)
分计筛余(%)
累计筛余(%)
4.75

2.36

1.18

0.600

0.300

0.150

底盘

·
· (3)细度模数： Mx=，单次精确至0.01，平均精确至0.1，取两次试验结果算术平均值，且两次结果之差不得大于0.2。
(4)级配的鉴定：绘制筛孔尺寸－累计筛余曲线，或对照规定的级配区范围，判定级配是否良好。
筛孔尺寸(mm)
累计筛余(％)
1区
2区
3区
10.0
0
0
0
4.75
10～0
10～0
10～0
2.36
35～5
25～0
15～0
1.18
65～35
50～10
25～0
0.600
85～71
70～41
40～16
0.300
95～80
92～70
85～55
0.150
100～90
100～90
100～90

1、四分法缩取试样
用分料器直接分取或人工四分。将取回的砂试样拌匀后摊成厚度约20mm的饼状，在其上划十字线，分成大致相等的四份，取其对角线的两份混合后，再按同样的方法持续进行，直至缩分后的材料量略多于试验所需的数量为止。
2、试验前后质量偏差
试验前后质量总计与试验前相比误差不得超过1%，否则重新试验。
