〖安装、使用产品前，请阅读安装使用说明书〗

JB-TG-TC3000火灾报警控制器(联动型)
安 装 使 用 说 明 书

营口天成消防设备有限公司

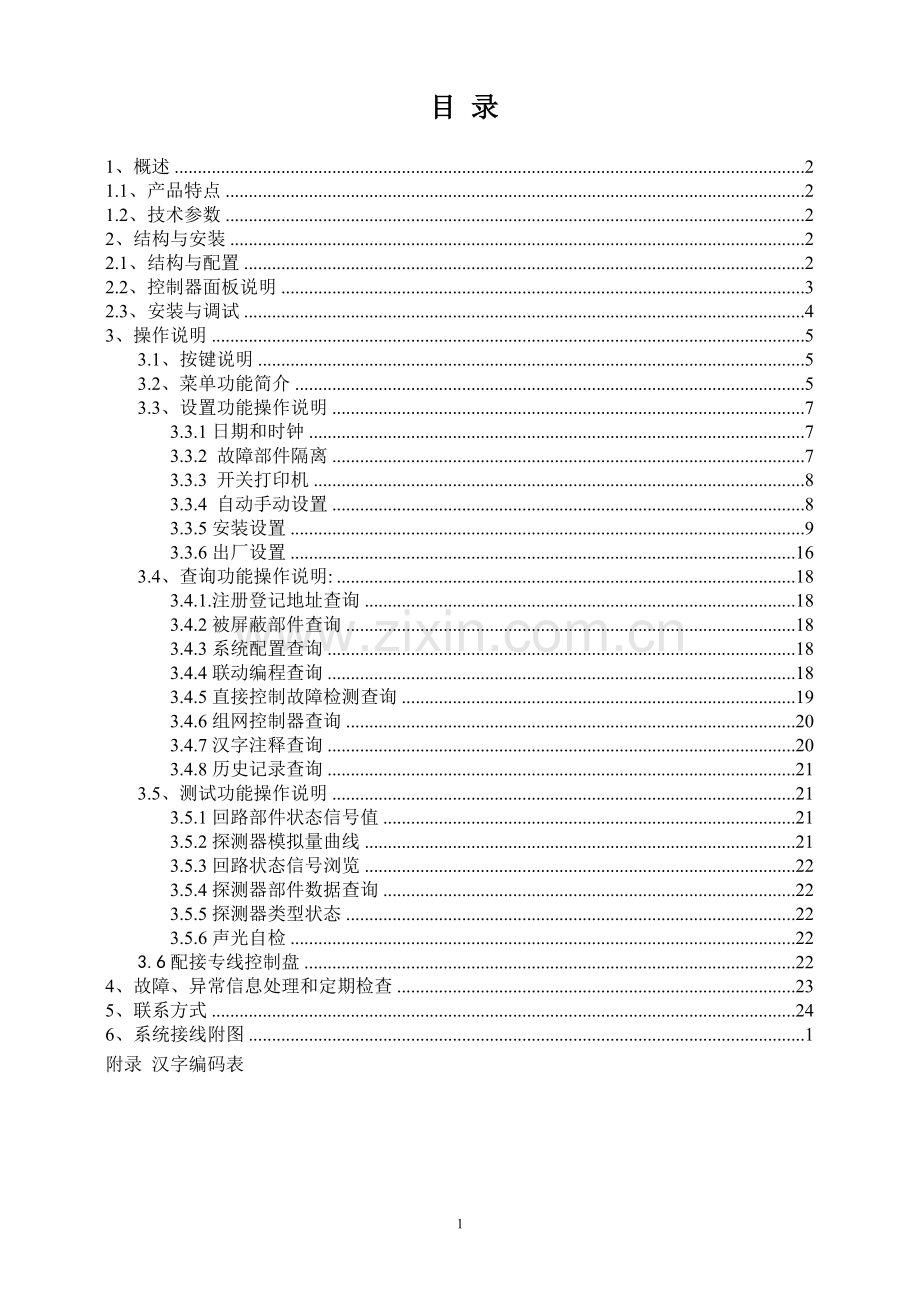

目 录

1、概述 2
1.1、产品特点 2
1.2、技术参数 2
2、结构与安装 2
2.1、结构与配置 2
2.2、控制器面板说明 3
2.3、安装与调试 4
3、操作说明 5
3.1、按键说明 5
3.2、菜单功能简介 5
3.3、设置功能操作说明 7
3.3.1日期和时钟 7
3.3.2 故障部件隔离 7
3.3.3 开关打印机 8
3.3.4 自动手动设置 8
3.3.5安装设置 9
3.3.6出厂设置 16
3.4、查询功能操作说明: 18
3.4.1.注册登记地址查询 18
3.4.2被屏蔽部件查询 18
3.4.3系统配置查询 18
3.4.4联动编程查询 18
3.4.5直接控制故障检测查询 19
3.4.6组网控制器查询 20
3.4.7汉字注释查询 20
3.4.8历史记录查询 21
3.5、测试功能操作说明 21
3.5.1回路部件状态信号值 21
3.5.2探测器模拟量曲线 21
3.5.3回路状态信号浏览 22
3.5.4探测器部件数据查询 22
3.5.5探测器类型状态 22
3.5.6声光自检 22
3.6配接专线控制盘 22
4、故障、异常信息处理和定期检查 23
5、联系方式 24
6、系统接线附图 1
附录 汉字编码表

1、概述
JB-TG-TC3000火灾报警控制器（联动型）（以下简称为控制器）是我公司公司推出的新一代火灾报警控制器，可与我公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，并可多台控制器联网使用，适合在各类火灾报警及消防联动控制系统中使用。
1.1、产品特点
★同时具有火灾报警和消防联动控制两种功能；
★分布式智能探测火灾，报警准确可靠；
★联动逻辑现场编程；
★320×240点阵液晶屏，全中文操作界面；
★面板式微型打印机，实现信息汉字打印输出；
★不掉电存储器，实现“黑匣子”功能；
★采用无极性二总线系统，控制模块和火灾显示盘需另配二条24V电源线；
★超强的抗干扰性能，可在电磁环境复杂的工业场所运行；
★总线上的报警数量和联动动作数量不受限制；
★ 可以由31台控制器，以“peer to peer”模式组网，构成超大型系统。
1.2、技术参数
主电：AC220V/50Hz
备电电池：12V/24AH 免维护电池
使用环境：温度-10℃～40℃
湿度≤95%　不凝露
执行标准：GB16806-2006；GB4717-2005
外形尺寸：545mm×460mm×1763mm
重量：约150公斤
2、结构与安装
2.1、结构与配置
JB-TG-TC3000火灾报警控制器（联动型）采用柜式结构安装，其典型配置包括：主控制器、总线控制盘、专线控制盘、电源盘等。
每台控制器最多可扩展至64回路，单机容量可达13760点：（200报警点或联动点+15台显示器）×64回路；
每一专线联动控制单元可以控制14组联动设备，并可扩展至16块专线联动控制单元；
每一总线联动控制单元可控制50个联动点，显示其状态，并可扩展至32块总线联动控制单元。
本系统集报警、联动于一体，通过总线、多线的控制不但能完成报警、一般消防设备的启/停控制等功能，并能实现对重要消防设备的控制。
JB-TG-TC3000火灾报警控制器（联动型）的外观示意图如图1

图1　JB－TG－TC3000火灾报警控制器（联动型）外形示意图
2.2、控制器面板说明
2.2.1 主控制器
指示灯说明如下：
l 主电工作灯：绿色，当控制器由AC220V电源供电工作时，此灯点亮。
l 备电工作灯：绿色，当控制器由备电供电工作时，此灯点亮。
l 火警灯：红色，此灯亮表示控制器检测到外接探测器处于火警状态，具体信息见液晶显示。火警排除后，按“复位”键此灯熄灭。
l 故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障，或控制器本身出现故障，具体信息见液晶显示。故障排除后，按“复位”键此灯熄灭。
l 传输故障灯：黄色，当与传输设备间连接线短路、短路或通讯异常时此灯亮。通讯恢复正常后，此灯熄灭。
l 传输状态灯：红色，当发生火警、故障等信息时，控制器向传输设备发送信息,此时该灯闪亮。当控制器接收到传输设备回答信息时，此灯常亮。
l 备电故障灯：黄色，当控制器的备用电源系统出现故障，此灯亮。备用电源系统故障排除后，此灯熄灭。
l 启动灯：红色，此灯亮表示控制器对外接设备发出启动命令或收到外接设备动作反馈信号。当启动后，启动点无回答，则启动灯闪亮。当启动点有回答后，启动灯常亮。具体信息见液晶显示。按“复位”键，此灯熄灭。
l 反馈灯：红色，此灯亮表示控制器收到外接设备动作反馈信号。无反馈信号输入时，此灯熄灭。
l 隔离灯：黄色，当外部设备（探测器、模块或火灾显示盘）发生故障时，可将它隔离掉，待修理或更换后，再利用释放功能将设备恢复。有隔离设备存在时此灯亮。
l 手动允许灯：绿色，此灯亮表示可通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作，否则不能进行上述操作。
l 自动允许灯：绿色，此灯亮表示当满足联动条件后，系统自动对联动设备进行联动操作。否则不能进行自动联动。
l 消音指示灯：绿色，当控制器发出报警音响时，按“消音”键消音指示灯点亮，扬声器终止发出警报。如再次按下“消音”键或有新的警报发生时，消音指示灯熄灭，再次发出警报声。
l 声光故障灯：当声光发生断线或短路故障时，此灯亮。故障恢复后，此指示灯熄灭。
l 警报启动灯：当声光启动时，此灯亮。声光停止后，此指示灯熄灭。
l 喷洒允许：控制器气体灭火自动允许时，此指示灯亮。
l 气体喷洒：接收到气体灭火喷洒信息时，此指示灯亮。
l 系统故障：当系统程序不能正常工作时，此指示灯亮。
2.2.2． 总线盘
每个总线联动控制盘有50个手动消防启动点，每个启动点可设置对应一个联动模块，每个控制点有三只指示灯。其中，操作按键为启/停控制键，如按下某一单元的控制键，则该单元的启动灯亮（红色），并发出启动命令，如对应模块反馈，则回答灯亮（红色）。当对应模块故障时，则故障灯点亮（黄色）。
2.3 专线盘
每个专线联动控制盘有14组联动输出控制点，每组控制单元有四只指示灯。按下命令键，输出启动信号，命令灯点亮（红色）。 再次按下命令键，输出停止信号，命令灯熄灭。当外部反馈信号输入时，回答灯亮（红色）。当外部接线发生断路或短路故障时，则故障灯点亮（黄色）。
2.3、安装与调试
2.3.1系统布线，校验线路及绝缘电阻。
分类
线制
线型
回路线
无极性两总线
≥1.0 mm2双绞线
联动模块、声光报警器24V电源线
无极性两总线
≥1.0 mm2双绞线或BV线
火灾显示盘24V电源线
有极性两总线
≥1.0 mm2双绞线或BV线
RS－232　CRT通讯线
有极性三线
屏蔽线
控制器联网总线
有极性两总线
≥1.0 mm2双绞线
检查各回路总线间及总线对地绝缘电阻应＞20M。
2.3.2 安装探测器底座、模块和显示盘等，并接线。未按预定号码编址的探测器不可装入底座。
2.3.3 操作控制器，设置其自身配置（可在产品出厂前进行）。
2.3.4 用电子编码器对探测器编址并安装探测器。(编码器编址时，地址后应显示”H”，表示对混编探测器编址。切换新、老探测器编址，在显示0号地址时，按“写入”键)。回路部件安装完毕后，用万用表测回路线不应有短路、对地短路、串入电压等现象。
2.3.5 确认线路正常后，将回路接到控制器回路上，操作控制器，对回路部件登记注册，并检查登记结果。
2.3.6 按所要求的联动关系进行联动编程(可手动操作或使用计算机现场编程－联动编程软件编写、输入)。
2.3.7 用计算机现场编程－注释程序为系统编写、输入汉字注释信息。
2.3.8 投入运行。
3、操作说明
3.1、按键说明
【F1】、【F2】、【F3】、【F4】、【F5】
操作选择键, 具体功能见液晶最底行对应键位置的汉字功能提示.例如〖联动〗〖设置〗〖查询〗〖测试〗等
【复位】
系统复位用（需要输入一级密码）
【消音】
系统消音用
3.2、菜单功能简介
〖联动〗
▲手动启动或手动停止联动模块（需要输入一级密码）
(应在系统“手动允许”状态下进行操作，否则提示“禁止手动”操作无效。)
〖修改〗: 重新输入设备的回路号和地址号
〖声光〗: 启动或停止声光输出
〖启动〗: 启动对应序号的受控设备动作输出
〖撤消〗: 停止对应序号的受控设备动作输出
〖退出〗: 退出手动联动操作
〖设置〗
1. 日期和时钟

2. 故障部件隔离

3. 开关设置

4.自动手动设置
5.安装设置

6.出厂设置

▲设置系统日期和时钟
按顺序在光标位置输入。
▲隔离或解除隔离。
被隔离的部件不报火警和故障。
▲设置打印机、扬声器和传输设备的“开、关”状态，方便调试。
▲分自动方式和手动方式两项。
▲回路部件自动登记
▲单个地址手动登记
▲联动逻辑编程
▲总线联动对应关系设置
▲汉字注释手动设置
设置探测或联动部件文字注释说明。
▲本机地址
控制器组网时的网络地址:1到31。
▲直接控制故障探测设置
专线盘及气体灭火盘的故障检测设置。
▲组网工作模式
▲类型手动设置
▲系统配置
▲删除处理
清除登记、联动编程、总线控制盘地址对应关系。
▲设置一级密码
▲设置二级密码
〖查询〗

1.注册登记地址
2.被隔离部件
3.系统配置

4.联动编程
5.直接控制故障检测查询
6.组网控制器
7.汉字注释查询
8.历史记录
▲查询已登记的各回路地址部件。
▲查询被隔离的各回路地址部件。
▲查询控制器配置的回路板、专线盘、总线盘和气体灭火盘的数量。
▲查询联动编程及总线盘对应关系。
▲查询专线盘及气体灭火盘的故障检测设置信息。
▲查询组网中各在线控制器的地址。
▲查询报警点或联动点的文字说明。
▲ 查询历史火警及各类故障信息。
〖测试〗

1.回路部件状态信号值
2.探测器模拟量曲线

3.回路状态信号浏览

4.探测器部件数据查询
5.探测器类型状态
6.声光自检
▲显示测试部件当前工作状态信号值。
▲以图形方式直观的显示测试探测器的实时模拟量状态曲线。
▲以图形方式浏览整个测试回路部件的实时状态信号值。
▲测试探测器内部的数据是否正确。
▲测试探测器的设备类型及当前状态。
▲对控制器及所带各控制盘进行声光检测，控制器发声同时所有指示灯点亮。
〖操作〗
当系统显示屏下方显示“〖操作〗”功能选项时,按下〖操作〗对应的功能键“F2”，出现“〖设置〗〖查询〗〖测试〗”等选项,可进行上述相应操作。
3.3、设置功能操作说明
在设置时,系统要求输入正确的密码,防止随便更改系统设置。在输入正确的密码后,才能对系统进行设置。
3.3.1日期和时钟
按“1”键，进入该选项，设置画面如图:

F3
F1
F4
F5
F2
设置时间 09/12/18 11:25:45
设置光标位置输入正确的数字

重新输入： 年 月 日 时 分 秒

联动： 动作总数：001 反馈总数：000
专线01 手动启动 12：00
修改 确认 退出

正确输入后按“确认”键，显示“×设置完成Ø”完成设置。设置完成后，按“退出”键退出该项设置。
3.3.2 故障部件隔离
按“2”键，进入该选项后，显示如下图：

F3
F1
F4
F5
F2
故障部件隔离设置：
请在光标位置输入正确的数字（回路两位，地址三位），然后按相应的功能键。
回路 号
修改 隔离 解除 退出

输入回路和地址后，按“F3”键，则隔离此部件；按“F4”键则对该部件解除隔离，Ø”；若输入有误，则按“F1”键修改，重新输入地址。设置完成后，按“F5”键退出。
3.3.3 开关设置
按“3”键，进入该选项，再按“1”键，进入打印机设置，显示如下图：

F3
F1
F4
F5
F2
设置打印机

打印机当前状态：开
关 退出

设置打印机是否开启。按“F3”键切换打印机的“开” 和“关”状态。当打印机状态设为“关”时，不打印火警、故障等系统信息。设置完成后，按“退出”键退出该项设置。
扬声器、传输设备开关设置方法同上。
3.3.4 自动手动设置
按“4”键，进入该选项后，系统显示画面如下图：

F3
F1
F4
F5
F2
设置自动手动状态
当前控制方式：自动允许 手动允许
自动方式：**
手动方式：**
允许 修改 禁止 退出

首先显示当前手动、自动状态，重新设置时，按“F2”设为“允许”；按“F3”键，设为“禁止”。
3.3.5安装设置
按“5”键，进入安装设置，正确后显示如下画面：

F3
F1
F4
F5
F2
安装设置
1. 回路部件自动登记
2. 单个地址手动登记
3. 联动逻辑编程
4. 总线联动对应关系设置
5. 汉字注释手动设置
6. 本机地址
7. 直接控制故障探测设置
8. 组网工作模式
9. 类型手动设置

请按数字键选择相应的功能。
修改 隔离 解除 退出

① 回路部件自动登记
按“1”键，选择该选项后，正确后显示如下画面：

F3
F1
F4
F5
F2
回路部件注册登记

按确认键开始登记 -- --
确认 退出

对全部在线回路部件登记,按“1”选择“自动登记”,然后按“确认”键开始自动登记,当显示“×100%Ø”时,登记完成，按“F5”键退出登记状态。
② 单个地址手动登记
按“2”键，选择该选项后，正确后显示如下画面：

F3
F1
F4
F5
F2
手动登记
请在光标位置输入正确的数字（回路两位，地址三位），然后按相同的功能键
回路 号 类型：
至 号
0.探测部件 1.联动部件 2.楼显
确认 退出

该项是对单个部件登记或解除,报警点登记类型为“0”，联动点登记类型为“1”，对楼显登记类型为“2”。可设置连续地址。设置完成后，按“F5”键退出该项设置。
③ 联动逻辑编程
按“3”键，进入该选项后，系统显示画面如下图：

F3
F1
F4
F5
F2
联动逻辑编程
Y

修改 确认 退出

联动逻辑编程语句表达式句型:Y（X，T0，T1）＝具体表达式。其中:
Y:联动逻辑编程语句输入提示字符,控制器自动给出,不需输入。
X:设备地址, 联动的目的地址, 表示方式为:回路号-地址号。
例如：2回路15号总线联动设备, X为2-15。
对TC3013专线控制盘编程时，第一块专线联动盘上的联动点回路号设为101，第二块专线联动盘上的联动点回路号设为102… 。
启动1到启动14对应地址号为1到14
例如：联动第一块专线盘上的"启动5",X为:101-5。
对气体灭火盘编程时，第一块气体灭火盘上的联动点回路号设为76，第二块气体灭火盘上的联动点回路号设为77…。
启动1到启动4对应地址号为1到4
例如：联动第一块气体灭火盘上的"启动3",X为:76-3
T0: 为设备延时启动的滞后时间长度,单位为秒, 最长可延时9999秒
可输入0到9999间的任一个数，0表示不延时,立即启动。
T1: 为设备启动后,动作状态的维持时间,过了这个时间,设备动作被自动 撤销。单位为秒,最长可延时9999秒,可输入0到9999间的任一个数。 ∞表示一直保持动作状态，不撤消。
T0、T1可以被省略，则系统默认为0，∞。为立即启动，不撤消，即该动作为持续输出型。此时，联动语句表达式为:Y（X）=具体表达式
联动语句表达式中 "=" 右边的 "具体表达式" 分为五种类型:
a. 常规型：
即常规的与("*"表示)、或("+"表示)逻辑关系
表达式为:（X1）,(X1*X2)+（X3*X4*X5）,（X1+X2）*（X3+X4）等。
其中Xi均为报警点地址，格式为回路-地址。
例如：（1-42，30，2）=（3-1*3-2），表示3回路1号与2号同时报警时，联动1回路42号联动地址，延迟30秒启动，启动2秒后撤消。
b. 累计型：
即一组输入地址中有若干个以上报警时，联动一个输出地址动作。
表达式为: Am（X1，X2~X3，X4．．．）
其中A为类型符号，m为个数，Xi均为探测部件地址，“~”前后的地址应是在同一机器上的同一回路，且前边的地址号小于后边的地址号。
例如：Y（1-8）=A1（1-1~1-10，1-20，2-30），表示当1回路1~10号、1回路20号和2回路30号地址中任何一个设备报火警时，联动1回路8号联动模块，立即启动。
例如:1楼探测器地址为1回路1号到1回路50号, 其中任何一个报警后启动声光报警器,声光报警器的总线控制模块地址为1回路5号，则联动编程为:Y(1-5)=A1(1-1~1-50)
c. 定时型：
即每天定时控制一个输出模块动作。可用于控制每天定时打铃上下班, 定时广播, 定时播放背景音乐等功能。.
表达式为: C（时，分）
其中C为类型符号，分必须为5的整数倍。
例如：Y（101-3，00，60）=C（10，00），表示每天10：00整定时启动第一块专线盘3号，启动60秒后停止。
例如：Y（2-10，00，30）=C（12，00），表示每天12：00定时启动2回路10号联动模块,控制打铃设备,提示员工中午休息时间到，启动30秒后停止。
d. 类型联动
E型联动编程是以设备的类型为基础，在设定的地址范围内当设定类型的设
备发生火警时，启动对应的联动设备。
基本式：E类型1，类型2，------类型N（回路A-地址 ~ 回路B-地址，------，回路C-地址~回路D-地址）
例如：Y(8-1)=E1，2，3(1-1～3-100，5-1~6-50)
E后面以“，”间隔的为类型，1烟2温3手报4消火栓5输入
第二个括号中为地址范围，可跨回路。
上式含义：1回路1号至3回路100号或5回路1号至6回路50中，任一个烟、温或手报报警时，8回路1号联动模块启动。
要进行E型联动编程，设备必须具有类型定义，类型即指设备类型，按来源分三种方式：1）设备自动返回的类型（默认状态）。2）在控制器上手动输入的设备类型。3）使用联动编程及注释软件编写后传入的设备类型。
在未手动设置类型或通过注释软件传入设备类型时（出厂清类型设置区），显示和自动联动处理时以返回的类型为准。
当手动设置或通过注释软件传入设备类型时，显示和联动都以设置的类型为准，返回类型无效。
e. 消火栓回答编程:
为了在消防泵确认启动后点亮四线消火栓按钮上的回答灯，需要在控制器中编写一条联动公式，方法如下：
Y（99-j）=（Xi）
其中：“99-j”表示处于j回路的消火栓类型设备；“j”表示回路号，j=100时表示所有回路；“Xi”表示启动消防泵的设备，可以是专线盘也可以是总线上的联动模块。
如：Y(99-1)=(66-1)表示：专线联动盘的第一组输出有回答信号时点亮第一回路上的消火栓按钮的回答灯。
Y(99-100)=(1-50)表示：1回路50号输入/输出模块回答时,点亮本机所有消火栓按钮的回答灯。
注：四线消火栓按钮使用时，需要先在“安装设置-类型设置”中手动设置消火栓按钮的类型，再进行以上编程，才能正常点亮消火栓的回答灯。
f. 混合型:
以上四种类型也可以通过“与”和“或”组成新的表达式。
例如：Y（1-42）=（3-1*3-2）+C（10，00），表示3回路1号与2号同时报警，或者10：00整定时启动联动地址。
g.删除：
当某条逻辑编程输入错误，但已经存入控制器中，可在“＝”后边输入“D”，然后按“确定”键，即可清除此条编程。
例如：Y（1-1）=D,表示1回路1号联动地址的编程将被清除。
设置后按“确认”键确认,设置完一条联动逻辑后,按“F1”键选择“下条”继续设置。设置完成后，按“退出”键退出该项设置。
g. 网络联动编程
当系统由多台控制器组成对等式报警网络或主从式报警网络进行跨机联动编程时,联动表达式为:：Y（X，T0，T1）＝(X1~X2)
其中：X：为本机联动设备地址，格式为：回路-地址。
X1：为报警网络内各控制器中的任意报警点地址，格式为：机号-回路-地址。
缺省无“机号”时表式本机设备地址。

联动逻辑关系也可通过在PC机上编程后，由RS232口传入控制器中（关于联动编
程及注释软件的详细使用说明，请参见软件中的帮助）。
注：本系统禁止在本机联动其它控制器上的联动设备，即只能联动本机上的联动设备。

④ 总线联动对应关系设置
按“4”键，进入该选项后，系统显示画面如下图：

F3
F1
F4
F5
F2
总线控制盘地址对应关系设置

请在光标处输入。

**盘**号至**号<-->**回路**号至**号
修改 删除 下一条 确认 退出

输入总线盘的地址号和与之对应的联动模块的地址。然后按相应的“确认” 和“删除”键，对总线盘上的对应联动关系进行增删。设置完成后，按“退出”键退出该项设置。
例如：1号总线盘的1-10号联动点对应1回路1-10号联动模块设置方法如下：
01盘01号至10号ßà01回路01号至10号。
⑤ 汉字注释手动设置
按“5”键，进入该选项后，系统显示画面如下图：

F3
F1
F4
F5
F2
汉字注释输入 **回路***号
注释：
0楼 1层
2号 3室
4房 5区
6东 7西
8南 9北
按数字键选择汉字词汇，也可查表直接输入汉字机内码，数字输入用（）相扩。
修改 前页 后页 确认 退出

根据所需要的汉字词汇按相应的数字编写；也可查表直接输入汉字机内码；还可以在PC机上使用现场编程软件编辑注释信息，传入控制器中。注释信息能使系统显示更加清晰、直观，方便系统调试和使用。每个地址注释最多输入16个汉字。
例如：对1回路5号的地址注释为“北大厅”，回路号输入“01”，地址号输入“005”；先按“9”，在按“F3”，按“3”，在按“F4”；或对照附表的汉字编码表输入对应汉字机内码进行注释。

⑥ 本机地址
按“6”键，进入该选项后，系统显示画面如下图：

F3
F1
F4
F5
F2
设置本机编号
请在光标位置输入两位区域机编号（01~31）。

编号：01
修改 确认 退出

当控制器组网时，需要设置本机编号。在“编号”中输入本机的地址号（01～31），然后按“确认”键确认，完成设置。设置完成后，按“退出”键退出该项设置。
⑦ 直接控制故障探测设置
按“7”键，进入该项设置，系统显示画面如下图：

F3
F1
F4
F5
F2
直接控制故障检测设置
1.专线检测
2.灭火检测
退出

◆ 按“2”进行气体灭火盘检测设置
与专线检测一样，输入设置的气体灭火盘号，确认后进入设置画面，显示如下图：

F3
F1
F4
F5
F2
灭火手动设置 第*块盘
灭火分区 1 2 3 4
登记标志
喷洒输出
现场急启
现场急停
启动电压
动作回答
喷洒回答
修改 确认 退出

对各个灭火分区，需要检测故障的项设置为“1”，不需要检测的项设置为“0”。全部4组设置完成后按“F4”键确认。
⑧ 组网工作模式
按“8”键，进入该选项后，系统显示画面如下图：

F3
F1
F4
F5
F2
组网工作模式
已设为：多主模式
接收火警信息：否
接收联动信息：否
接收故障信息：否
重设为：键入“1”--多主模式
键入“0”--从机模式
新设为：
接收火警信息：
接收联动信息：
接收故障信息：
修改 是 否 确认 退出

多台控制器组网使用时，需要设置控制器的组网工作模式。设为多主模式的控制器还要选择是否接收火警、联动、故障信息，设置完成后按“F4”键确认。
注：当控制器设置为从机模式时，不能接收火警、联动和故障信息。
⑨ 类型手动设置
按“9”键，进入该选项后，系统显示画面如下图：

F3
F1
F4
F5
F2
类型手动设置
请在光标处输入回路、地址和设置类型

回路 号 – 〉 号设为
修改 清除 下一条 确认 退出

输入回路、地址和设置类型的代码。类型说明：1光电 2感温 3手报 4消报 5输入 6模块 7声光 8广播 9气体 10复合 11接口 0清除该地址设置，恢复默认类型。 按“F2”键本机所有设置的类型被全部清除，慎用！！！
3.3.6出厂设置
按“6”键，进入出厂设置，显示如下图：

F3
F1
F4
F5
F2
出厂设置
1.系统配置
2.清除处理
3.设置一级密码
4.设置二级密码
请按数字键选择相应的功能。
退出

① 系统配置
按“1”键，进入该选项后，系统显示画面如下图：

F3
F1
F4
F5
F2
系统配置
请在光标处输入系统配置情况。
总线回路板数：*
专线控制盘数：*
总线控制盘数：**
气体灭火盘数：*
修改 确认 退出

在对应的位置输入系统所带总线回路板、专线控制盘、总线控制盘和气体灭火盘的数量。设置后按“确认”键确认，系统显示“× 设置完成Ø”,完成设置(回路板数设置为“0”时，控制器不接收数据)。总线回路板数最多可设为8，专线控制盘数最多可设为16，总线控制盘数最多可设为32，气体灭火盘数最多可设为8。设置完成后，按“退出”键退出该项设置。
② 删除处理
按“2”键，选择清除操作，系统显示画面如下图：

F3
F1
F4
F5
F2
清除操作
1.清除登记
2.清除联动编程
3.清除总线控制盘地址对应关系

请按数字键选择相应的清除命令
退出

◆按“1”清除登记信息，消除完毕后，系统显示“×登记地址已清除Ø”，完成清除。
◆按“2”清除联动编程，消除完毕后，系统显示“×联动编程已清除Ø”，完成清除。
◆按“3”清除总线控制盘地址对应关系，消除完毕后，系统显示“×对应关系已清除Ø”，完成清除。
③ 设置一级密码
按“3”键，选择清除操作，系统显示画面如下图：

F3
F1
F4
F5
F2
设置一级密码

设置密码：
校验密码：
修改 确认 退出

一级密码为进入设置选项时的口令，按“2”键进入一级口令设置页面后，输入三位数字作为新口令，然后再次输入以确认，当两次输入一致时，系统显示“×密码已设置，请牢记Ø”，完成二级口令的设置。
④ 设置二级密码
按“4”键，选择清除操作，系统显示画面如下图：

F3
F1
F4
F5
F2
设置二级密码

设置密码：
效验密码：
确认 退出

二级口令为重要设置的口令，按“4”键进入三级口令设置页面，输入六位数字新口令，然后再次输入以确认，当两次输入一致时，系统显示“×设置完成Ø”，完成三级口令的设置。
3.4、查询功能操作说明:
3.4.1.注册登记地址查询
输入查询回路号后，查询显示该回路登记上的探测部件、控制部件和显示部件的个数。翻页可查询各回路中登记上的探测部件、控制部件、显示部件的数量和地址号。
3.4.2被屏蔽部件查询
该项查询显示系统中被屏蔽部件的地址。
3.4.3系统配置查询
该项查询显示系统配置的回路板、专线盘、总线盘和气体灭火盘的数量，如下图：

F3
F1
F4
F5
F2
查询系统配置
回路板总数为：001
专线盘总数为：001
总线盘总数为：001
气体灭火盘数：000

退出

3.4.4联动编程查询
该项查询中共有两项，×1.联动逻辑编程查询Ø；×2.总线控制盘地址对应关系查询Ø。当查询系统联动逻辑时，选“1”，输入查询联动部件的地址，按“确认”键确认后，显示出对该部件设置的联动逻辑关系，如下图：

F3
F1
F4
F5
F2
编程查询
回路：66 地址：01
Y（66-01,00,02）=（00 -01-001）

查询专线编程，输入回路号为66，启动1-8对应地址01-08，停止1-8对应地址为09-16
修改 - + 确认 退出

按“+”，“-”键或按“F3”，“F2”键，可对地址进行改变，当所查询联动点没设置联动关系时，等号右表达式显示为“D”。查询TC3013M专线盘编程，输入的回路号第一块专线盘为101，第二块专线盘为102…，启动1-14对应地址01-14。查询气体灭火盘编程，输入的回路号第一块气体灭火盘为76，第二块气体灭火盘为77…，地址号为01-04。
当查询总线控制盘地址对应关系时，选“2”，显示如下图：

F3
F1
F4
F5
F2
总线联动手动设置查询

请在光标处输入盘和号。

**盘 **号 < — >
修改 下一条 确认 退出

输入总线控制盘的地址，按“确认”键，显示出所对应的联动部件的地址。按“F3”键选择“下一条”将查询的总线盘上的地址加1。设置完成后，按“退出”键退出该项设置。

3.4.5直接控制故障检测查询
查询气体灭火盘故障检测设置时，按“2” 键,然后输入气体灭火盘的地址号,确认后显示结果如下图:

F3
F1
F4
F5
F2
灭火设置查询 第1块盘
灭火分区 1 2 3 4
登记标志 1 1 1 0
喷洒输出 1 1 1 0
现场急启 0 1 1 0
启动输出 1 0 1 0
现场急停 0 1 1 0
启动电压 0 0 1 0
动作回答 1 0 1 0
喷洒回答 1 1 1 0
修改 确认 退出

3.4.6组网控制器查询
该项查询控制器组网情况,如下图所示:

F3
F1
F4
F5
F2
组网控制器查询

共有01台控制器组网。
编号为：
本机编号为：01
退出

3.4.7汉字注释查询
该项查询设备的汉字注释情况,如下图所示:

F3
F1
F4
F5
F2
汉字注释查询 **回路***号
修改 - + 确认 退出

输入待查询设备的回路和地址，显示该设备对应的汉字注释内容。
3.4.8历史记录查询
该项查询为历史记录查询，显示系统以报的故障部件的地址和报故障时间；联动部件的地址和联动时间；系统发生过的历史事件的时间和地址部位。包括：系统开、关机时间，复位时间，发生火警、联动、应答和故障等事件的部件地址和发生时间等。
3.5、测试功能操作说明
3.5.1回路部件状态信号值
该项测试实时反映测试部件的状态信号值和回路的背景电流值。操作时输入测试部件的回路号和地址号，按“确认”键确认后，显示如下图所示：

F3
F1
F4
F5
F2
回路部件状态信号测试：
请在光标位置输入正确的数字（回路两位，地址三位），
