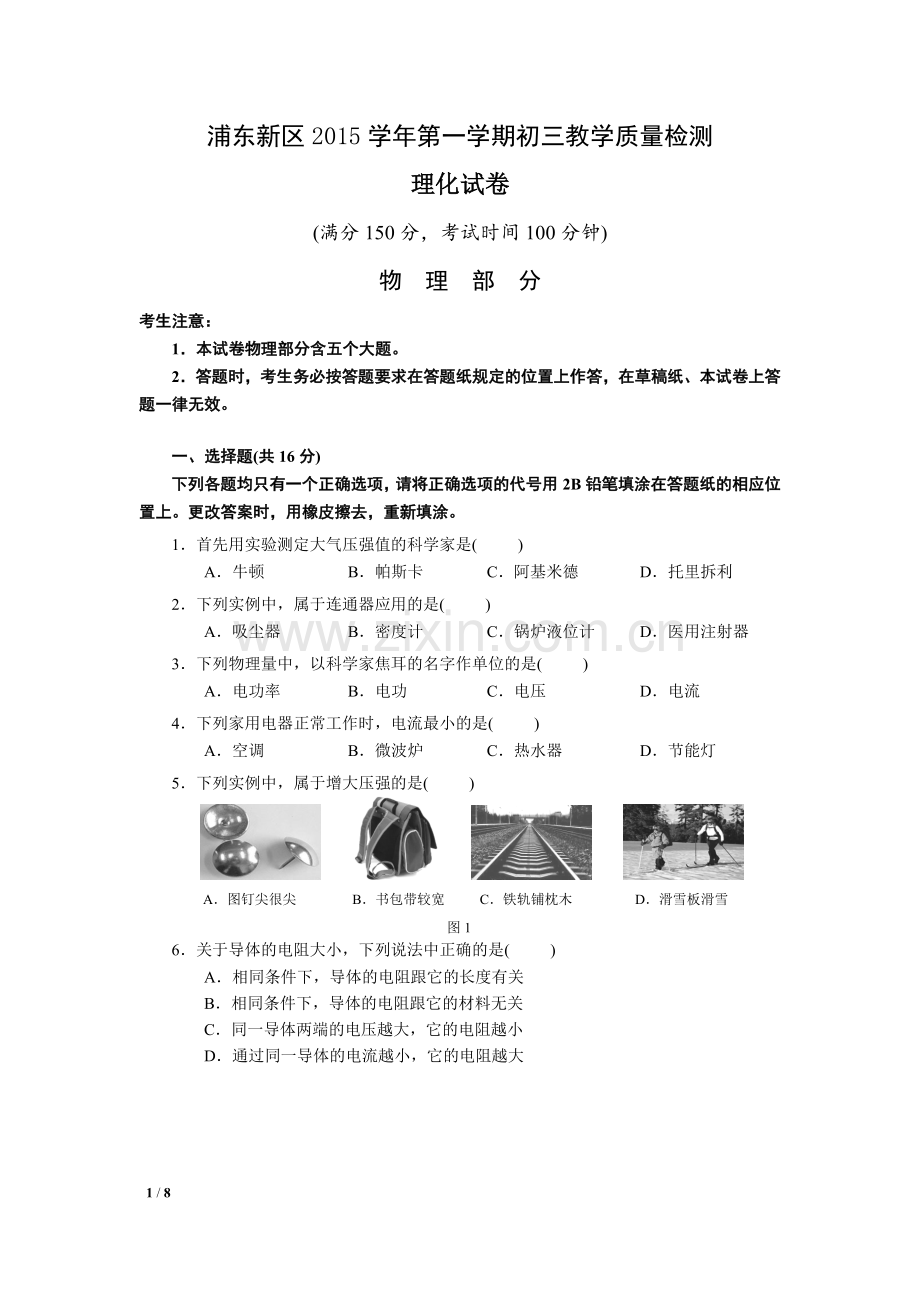

浦东新区2015学年第一学期初三教学质量检测
理化试卷
(满分150分，考试时间100分钟)
物 理 部 分
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题(共16分)
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上。更改答案时，用橡皮擦去，重新填涂。
1．首先用实验测定大气压强值的科学家是( )
A．牛顿 B．帕斯卡 C．阿基米德 D．托里拆利
2．下列实例中，属于连通器应用的是( )
A．吸尘器 B．密度计 C．锅炉液位计 D．医用注射器
3．下列物理量中，以科学家焦耳的名字作单位的是( )
A．电功率 B．电功 C．电压 D．电流
4．下列家用电器正常工作时，电流最小的是( )
A．空调 B．微波炉 C．热水器 D．节能灯
5．下列实例中，属于增大压强的是( )
图1
A．图钉尖很尖 B．书包带较宽 C．铁轨铺枕木 D．滑雪板滑雪

6．关于导体的电阻大小，下列说法中正确的是( )
A．相同条件下，导体的电阻跟它的长度有关
B．相同条件下，导体的电阻跟它的材料无关
C．同一导体两端的电压越大，它的电阻越小
D．通过同一导体的电流越小，它的电阻越大

图2
R2
S
V1
V2
A
R1

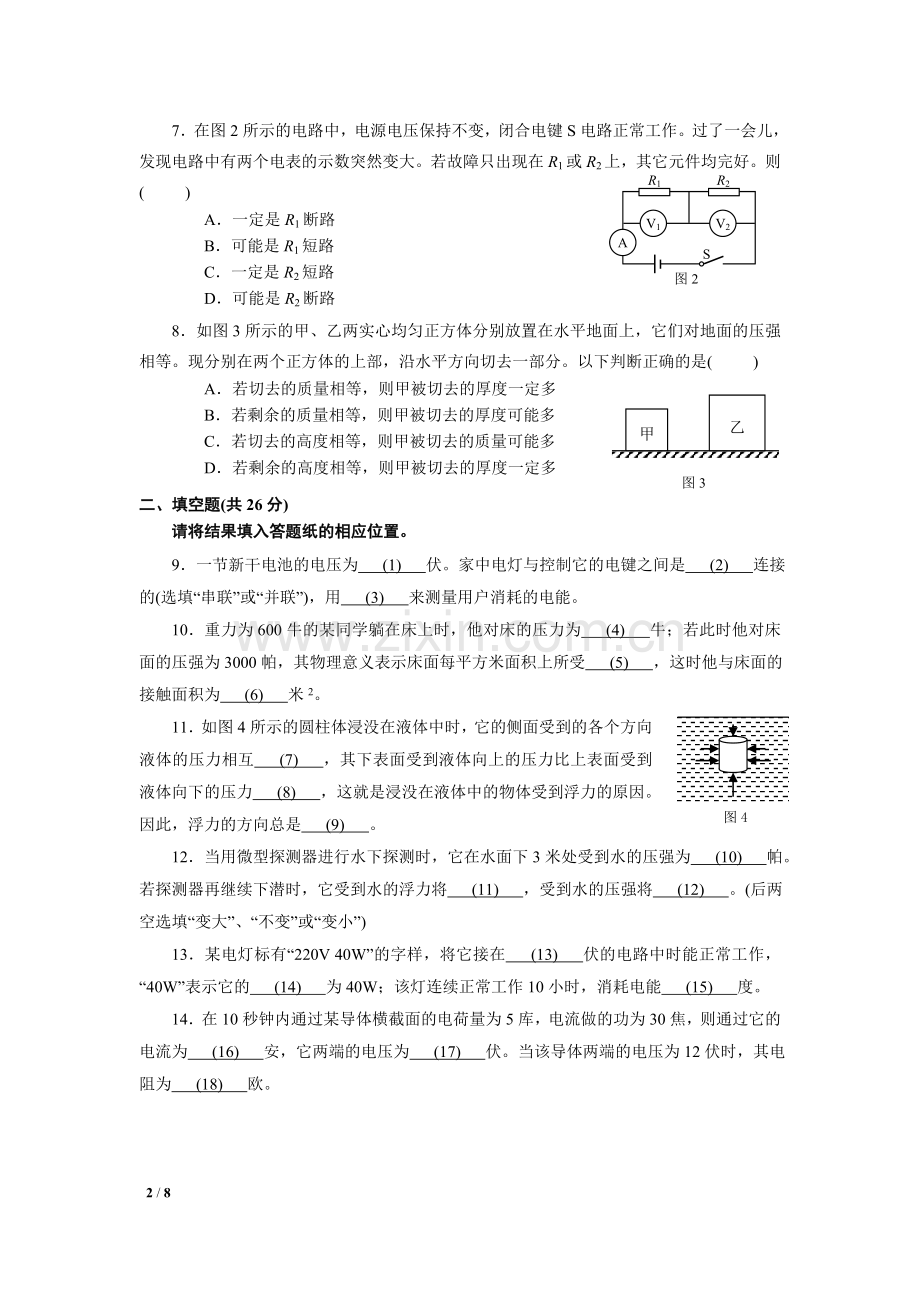

7．在图2所示的电路中，电源电压保持不变，闭合电键S电路正常工作。过了一会儿，发现电路中有两个电表的示数突然变大。若故障只出现在R1或R2上，其它元件均完好。则( )
A．一定是R1断路
B．可能是R1短路
C．一定是R2短路
D．可能是R2断路
8．如图3所示的甲、乙两实心均匀正方体分别放置在水平地面上，它们对地面的压强相等。现分别在两个正方体的上部，沿水平方向切去一部分。以下判断正确的是( )
图3
甲
乙
A．若切去的质量相等，则甲被切去的厚度一定多
B．若剩余的质量相等，则甲被切去的厚度可能多
C．若切去的高度相等，则甲被切去的质量可能多
D．若剩余的高度相等，则甲被切去的厚度一定多
二、填空题(共26分)
请将结果填入答题纸的相应位置。
9．一节新干电池的电压为 (1) 伏。家中电灯与控制它的电键之间是 (2) 连接的(选填“串联”或“并联”)，用 (3) 来测量用户消耗的电能。
10．重力为600牛的某同学躺在床上时，他对床的压力为 (4) 牛；若此时他对床面的压强为3000帕，其物理意义表示床面每平方米面积上所受 (5) ，这时他与床面的接触面积为 (6) 米2。
图4
11．如图4所示的圆柱体浸没在液体中时，它的侧面受到的各个方向液体的压力相互 (7) ，其下表面受到液体向上的压力比上表面受到液体向下的压力 (8) ，这就是浸没在液体中的物体受到浮力的原因。因此，浮力的方向总是 (9) 。
12．当用微型探测器进行水下探测时，它在水面下3米处受到水的压强为 (10) 帕。若探测器再继续下潜时，它受到水的浮力将 (11) ，受到水的压强将 (12) 。(后两空选填“变大”、“不变”或“变小”)
13．某电灯标有“220V 40W”的字样，将它接在 (13) 伏的电路中时能正常工作，“40W”表示它的 (14) 为40W；该灯连续正常工作10小时，消耗电能 (15) 度。
14．在10秒钟内通过某导体横截面的电荷量为5库，电流做的功为30焦，则通过它的电流为 (16) 安，它两端的电压为 (17) 伏。当该导体两端的电压为12伏时，其电阻为 (18) 欧。

15．小明在研究串联电路的电流特点时，发现灯L1比灯L2亮，便作出“通过L1的电流大于通过L2的电流”的假设，由此推理，在图5中A、B、C三点的电流IA、IB、IC大小关系为
(19) 。基于以上假设，若在A点串联一个电流表，闭合电键后，电流表示数 (20) (选填“能”或“不能”)看作通过L1后的电流。若通过实验测量后，比较IA、IB、IC发现 (21) ，则说明小明的假设是错误的。
图5
L1
L2
A
B
C
亮
暗
图6
R1
S
R2
P

16．在图6所示的电路中，电源电压保持不变。现将电流表A1和A2正确连入电路中，闭合电键S后，把滑动变阻器的滑片P逐渐向右移动，在此过程中：(1)若两电流表示数的差值始终不变，则这个差值是通过 (22) 的电流。(2)若电流表A1与A2示数的比值变小，则电流表A2测量的是通过 (23) 的电流。(均选填“R1”、“R2”或“干路”)
三、作图题(共6分)
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
17．重6牛的木块静止在水平地面上，请用力的图示法在图7中画出它对地面的压力F。
18．在图8中的〇里填上适当的电表符号，使之成为正确的电路图。
图8
L
R
S

图7

四、计算题(共24分)
请将计算过程和答案写入答题纸的相应位置。
19．某铁块体积为4×10-4米3，当它浸没在水中时，求铁块受到的浮力F浮。

图9
S
R1
R2
20．如图9所示电路中电源电压保持不变，定值电阻R2阻值为10欧，闭合电键后，通过R2的电流为0.6安，干路中的电流为1安。求：
(1)电源电压U；
(2)定值电阻R1消耗的电功率P1。
图10
P
R2
S
R1
21．如图10所示的电路中，电源电压为15伏且保持不变，滑动变阻器R2上标有“20Ω 1A”字样，R1的阻值为10欧。闭合电键S，R1两端的电压为8伏。
(1)求通过电阻R1的电流I1；
(2)求10秒钟内，电流对整个电路所做电功W；
(3)要求在移动滑动变阻器滑片P的过程中，电路能正常工作，
请通过计算说明R2两端电压的最小值。

22．某足够高的薄壁圆柱形容器中盛有一定量的液体，静止在水平地面上。
(1)若容器内盛有2×10-3米3的酒精，求酒精质量m酒；(ρ酒=0.8×103千克/米3)
(2)若容器内盛有0.2米深的水，求水对容器底部的压强p水；
图11
(3)若容器中所盛液体的质量、体积分别为m、2V，把另一质量、体积分别为2m、V的金属圆柱体放入液体中，如图11所示。液体对容器底部的压强变化量为Δp液、容器对水平地面的压强变化量为Δp容，求Δp液:Δp容的值。

五、实验题(共18分)
请根据要求在答题纸的相应位置作答。
23．如图12(a)所示的仪器叫做 (1) ，它可以用来进行“探究 (2) 与哪些因素有关”的实验。如图12(b)是“用滑动变阻器改变电路中的电流”的实验，请用笔画线代替导线连接电路，使滑动变阻器能改变电路中的电流 (3) (用2B铅笔在答题纸的相应位置作图)，此时你连入电路中的电阻线是 (4) 段(选填“AP”、“BP”或“AB”)。
图12
(a)
(b)
A
B
P

24．阿基米德原理的内容为：当物体全部或部分浸在液体中时，它会受到向上的浮力，浮力大小等于它所排开这部分液体所受的重力大小，即F浮=G排。
为了验证此原理，我们需要比较浸在液体中的物体所受浮力大小和 (5) 的数量关系。实验室已提供的器材有：金属块、细线、水、小桶。
为了测量浮力，还需选用的实验器材是 (6) (从“实验超市”中选填序号)，用它测量浮力的方法是：先测出 (7) ，再测出物体浸在液体中时它的示数，就可以得出浮力的大小。
为了达成实验目的，还需要的实验器材有 (8) (从“实验超市”中选填序号)。
“实验超市”：A．密度计、B．量筒、C．弹簧测力计、D．天平、E．U形管压强计、F．溢杯、G．烧杯、H．小塑料袋
实验
次数
电压
/伏
电流
/安
电阻
/欧
电阻平均值
/欧
1

0.18

2
1.6

3

0.48

25．小伟在“用电流表、电压表测电阻”的实验中，所用电源电压为3伏且不变。他正确连接电路，实验步骤正确。闭合电键后，在表格中记录了电流表的示数，此时电压表指针如图13(a)所示，我们可以根据 (9) 判断此时电压值为1.2伏；接着该同学移动滑动变阻器的滑片P到某位置，电压表示数为1.6伏，电流表示数如图13(b)所示；当把滑动变阻器的滑片移到某端点时，电流表示数为0.48A。请将下表填写完整。 (10)(11)(12) (计算电阻时，精确到0.1欧)

A
(b)
(a)
V
图13

图14
顶角
高
26．在探究实心均匀圆锥体对水平面压强与哪些因素有关的实验中，某同学用若干个不同的实心圆锥体竖直放在同一水平面上，如图14所示，进行了多次实验，利用仪器测量得到圆锥体对水平面的压强及有关数据记录在表一、表二、表三中。
表一 ρ甲=3.6×103千克/米3

表二 ρ乙=3.0×103千克/米3

表三 ρ丙=2.4×103千克/米3
实验
序号
物
质
高度
/厘米
顶角
/度
压强
/帕

实验
序号
物
质
高度
/厘米
顶角
/度
压强
/帕

实验
序号
物
质
高度
/厘米
顶角
/度
压强
/帕
1
甲
10
40
1176

5
乙
10
50
980

9
丙
10
60
784
2
10
30
1176

6
10
30
980

10
15
30
1176
3
20
30
2352

7
24
30
2352

11
30
30
2352
4
30
30
3528

8
36
30
3528

12
45
30
3528
(1)分析比较实验序号1与2，或5与6中的数据及相关条件，发现当实心均匀圆锥体的密度和高度都相同时， (13) ，由此可以得出：实心均匀圆锥体对水平面的压强与圆锥体的 (14) 大小无关。
(2)分析比较实验序号2(或1)与6(或5)与9，或4与11的数据及相关条件，可得出的初步结论是：当实心均匀圆锥体的高度相同时， (15) 。
(3)分析比较实验序号 (16) 的数据及相关条件，可得出的初步结论是：当实心均匀圆锥体的密度相同时，圆锥体对水平面的压强与高度成正比。
(4)进一步综合分析比较表一、表二、表三中的数据及相关条件，可归纳得出结论：
(a)分析比较实验序号(2与10)或(3与7与11)或(4与8与12)中的数据及相关条件，可初步得出： (17) ；
(b)分析比较实验序号9和6和(2与10)和(3与7与11)和(4与8与12)中的数据及相关条件，可初步得出： (18) 。

浦东新区2015学年第一学期期末教学质量检测
初三物理答案要点及评分说明
题号
答案要点及评分说明
一、16分
1.D。 2.C。 3.B。 4.D。 5.A。
6.A。 7.B。 8.A。
二、26分
9. (1)1.5； (2)串联； (3)电能表。
10. (4)600； (5)压力为3000牛； (6)0.2。
11. (7)平衡； (8)大； (9)竖直向上。
12. (10)29400 (11)不变； (12)变大。
13. (13)220； (14)额定功率； (15)0.4。
14. (16)0.5； (17)6； (18)12。
15. (19)IA>IB>IC； (20)不能； (21)IA=IB=IC。
16. (22)R1； (23)R1，干路。
说明：(19)(22)(23)每空2分，其余每空1分。
三、6分
17. 大小(标度、F表述、正比)1分；方向(垂直)1分；作用点1分。多画重力扣1分。
18.三个电表符号都正确3分。
四、24分
19、本题共4分。
V排=V物=4×10-4米3 1分
F浮=ρ液V排g=1.0×103千克/米3×4×10-4米3×9.8牛/千克=3.92牛 3分
公式1分、代入1分、结果1分
20、本题共5分。
①U = U1 = U2= I2 R2=0.6安×10欧=6伏 2分
②I1= I - I2=1安-0.6安=0.4安 1分
P1= U1 I1=6伏×0.4安=2.4瓦 2分
21、本题共7分。
① 2分
②I = I1=0.8安
W = U I t=15伏×0.8安×10秒=120焦 2分
③U1大 = I大R1=1安×10欧=10伏 2分
U2小= U - U1大=15伏-10伏=5伏 1分
22、本题共8分。
①m酒=ρ酒V酒=0.8×103千克/米3×2×10-3米3=1.6千克 3分
②p水=ρ水gh水=1.0×103千克/米3×9.8牛/千克×0.2米=1960帕 2分
③Δp液=ρ液gΔh液=ρ液g=g= 1分
Δp容== 1分
1分
说明：计算题不重复扣分。
五、18分
23、共4分。
(1)U形管压强计； (2)液体内部的压强； (3)略； (4)略。
24、共4分。
(5)排开液体的重力(G排)； (6)C； (7)物体的重力；
(8)有B或F之一，但不能有A、D、E之一。
实验
次数
电压
/伏
电流
/安
电阻
/欧
电阻平均值
/欧
1
1.2

6.7
6.4
2

0.26
6.2
3
3.0

6.3

25、共4分。
(9)电源电压为3伏；
说明：(10)3.0伏；
(11)0.26安
(12)6.4欧
26、共6分。
(13)顶角大小变化，而对水平面的压强不变；
(14)顶角
(15)圆锥体的密度越大，对水平面的压强越大
(16)2(1)与3与4，或6(5)与7与8，或9与10与11与12
(17)实心均匀圆锥体的密度和高度的乘积相等，对水平面的压强相等；
(18)实心均匀圆锥体的密度和高度的乘积越大，对水平面的压强越大。
