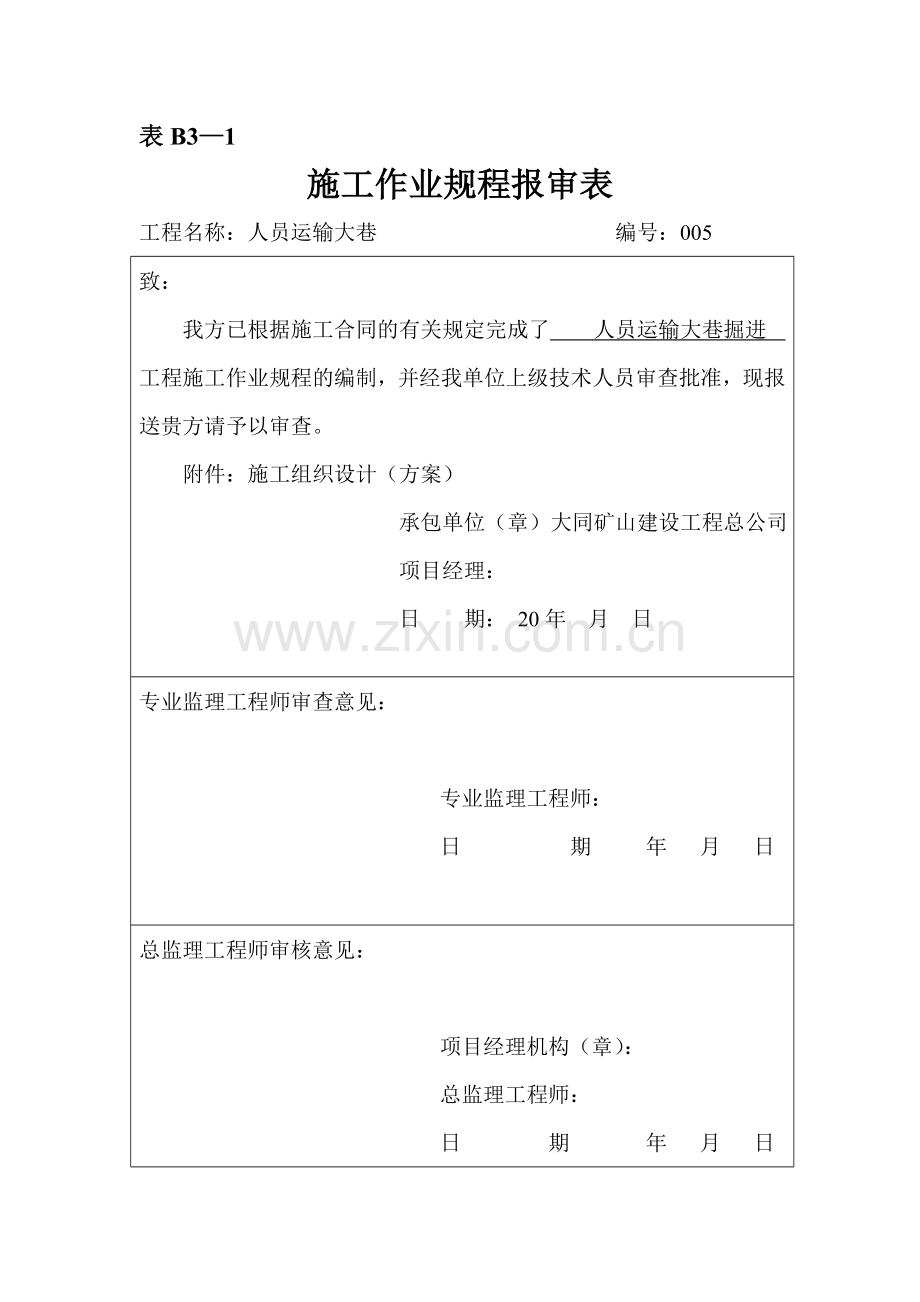

表B3—1
施工作业规程报审表
工程名称：人员运输大巷 编号：005
致：
我方已根据施工合同的有关规定完成了 人员运输大巷掘进
工程施工作业规程的编制，并经我单位上级技术人员审查批准，现报
送贵方请予以审查。
附件：施工组织设计（方案）
承包单位（章）大同矿山建设工程总公司
项目经理：
日 期： 20年 月 日
专业监理工程师审查意见：

专业监理工程师：
日 期 年 月 日
总监理工程师审核意见：

项目经理机构（章）：
总监理工程师：
日 期 年 月 日

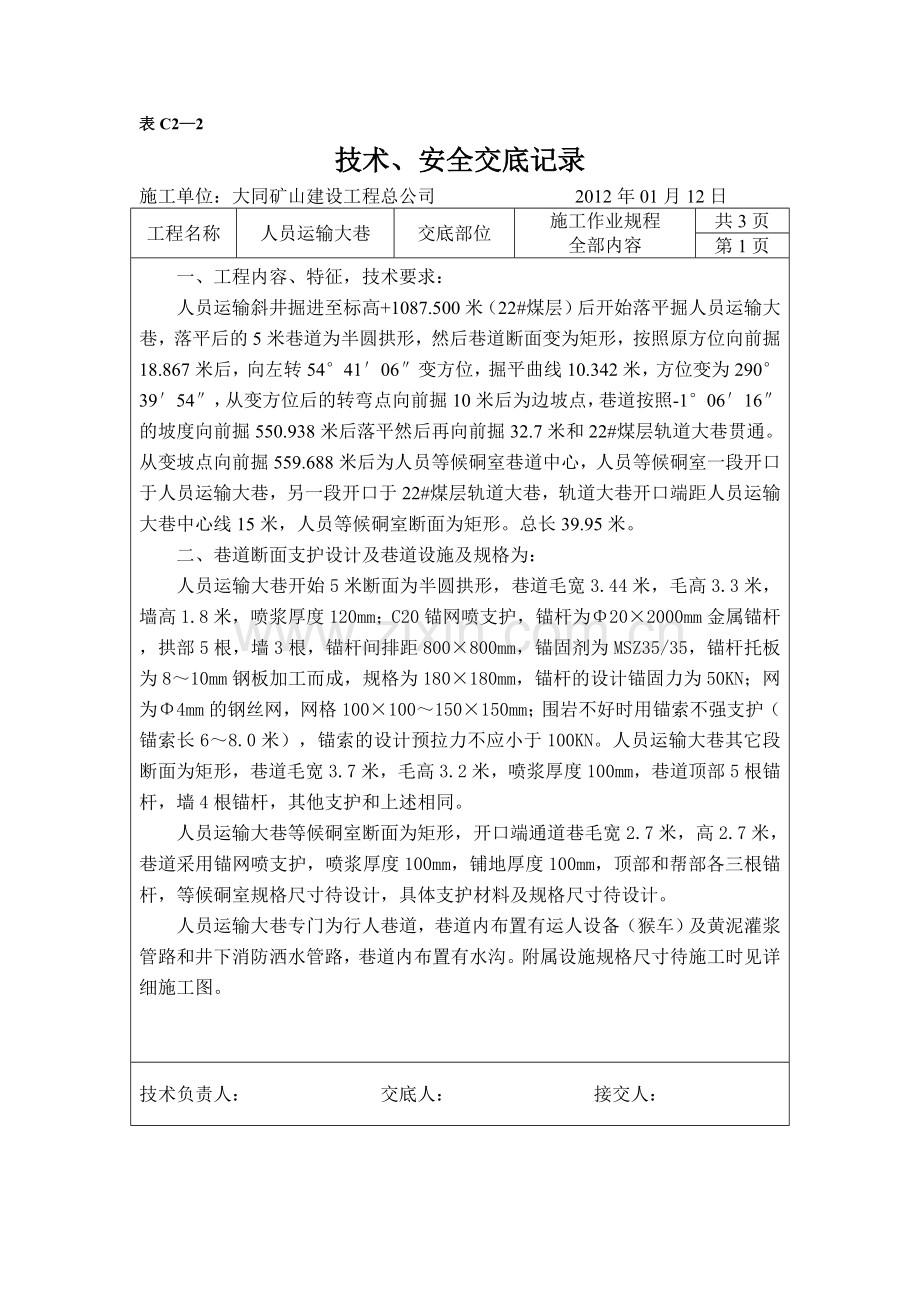

表C2—2
技术、安全交底记录
施工单位：大同矿山建设工程总公司 2012年01月12日
工程名称
人员运输大巷
交底部位
施工作业规程
全部内容
共3页
第1页
一、工程内容、特征，技术要求：
人员运输斜井掘进至标高+1087.500米（22#煤层）后开始落平掘人员运输大巷，落平后的5米巷道为半圆拱形，然后巷道断面变为矩形，按照原方位向前掘18.867米后，向左转54°41′06″变方位，掘平曲线10.342米，方位变为290°39′54″，从变方位后的转弯点向前掘10米后为边坡点，巷道按照-1°06′16″的坡度向前掘550.938米后落平然后再向前掘32.7米和22#煤层轨道大巷贯通。从变坡点向前掘559.688米后为人员等候硐室巷道中心，人员等候硐室一段开口于人员运输大巷，另一段开口于22#煤层轨道大巷，轨道大巷开口端距人员运输大巷中心线15米，人员等候硐室断面为矩形。总长39.95米。
二、巷道断面支护设计及巷道设施及规格为：
人员运输大巷开始5米断面为半圆拱形，巷道毛宽3.44米，毛高3.3米，墙高1.8米，喷浆厚度120mm； C20锚网喷支护，锚杆为Φ20×2000mm金属锚杆，拱部5根，墙3根，锚杆间排距800×800mm，锚固剂为MSZ35/35，锚杆托板为8～10mm钢板加工而成，规格为180×180mm，锚杆的设计锚固力为50KN；网为Φ4mm的钢丝网，网格100×100～150×150mm；围岩不好时用锚索不强支护（锚索长6～8.0米），锚索的设计预拉力不应小于100KN。人员运输大巷其它段断面为矩形，巷道毛宽3.7米，毛高3.2米，喷浆厚度100mm，巷道顶部5根锚杆，墙4根锚杆，其他支护和上述相同。
人员运输大巷等候硐室断面为矩形，开口端通道巷毛宽2.7米，高2.7米，巷道采用锚网喷支护，喷浆厚度100mm，铺地厚度100mm，顶部和帮部各三根锚杆，等候硐室规格尺寸待设计，具体支护材料及规格尺寸待设计。
人员运输大巷专门为行人巷道，巷道内布置有运人设备（猴车）及黄泥灌浆管路和井下消防洒水管路，巷道内布置有水沟。附属设施规格尺寸待施工时见详细施工图。
技术负责人： 交底人： 接交人：

表C2—2
技术、安全交底记录
施工单位：大同矿山建设工程总公司 2012年01月12日
工程名称
人员运输大巷
交底部位
施工作业规程
全部内容
共 3 页
第 2页
三、巷道采用综掘机掘进,一次截割一次成巷的施工方法，按“三八制”进行作业，两个生产班、一个检修班，四掘一支，掘支顺序作业。
四、前探支护：采用前探支护作为临时支护。正常情况下毎截割够1米宽度时，及时挂网串梁进行支护，够2.6米时进行一次永久支护，如果顶板破碎，必须采取毎截割1.0米进行一次永久支护。
前探梁使用￠2.5寸钢管，加工长度4.5m，使用数量5根，排拒800mm。前端焊长度500mm, ￠32mm的六角形钢筋穿进掘进迎头孔内深度不小于400mm，隔800mm在前探梁上打一个￠20mm的孔用于防滑固定前探梁。每根前探梁使用吊环3个，吊环用Φ30㎜的圆钢焊接制成圆形，内径90㎜，吊环上部焊螺母，螺母拧在锚杆外端固定前探梁，前探梁从吊环穿过，前探梁平行巷邦。
五、施工顺序：安全检查—进行割煤—及时挂网—串梁—永久支护—喷浆
六、掘进机进刀方式：掘进机进刀采用从左向右，由下向上的方式。
七、矿压观察：要用力矩扳手、锚杆拉力计观察锚杆的扭力矩和锚固力，扭力矩不小于设计值100NM的90%，每班逐根检查，锚固力不小于设计值50KN的90%；毎300根锚杆为一组进行拉拔力试验；用机械式顶板离层仪观察顶板位移量，毎5天测读记录一次；巷道两帮相对移近量观察；用液压张拉计或机械式手摇泵对每班支设的锚索进行锚固力的检测，不小于设计值100KN的90%。喷射砼应埋设控制喷厚的标志，每5m予留一组砼喷厚检查孔，每组5个：两帮、两腮及正顶各1个。
八、锚杆（索）的安装：
两人配合作业，一人操作锚杆钻机，一人更换及安装中空六棱钢钎及直径Φ28㎜钻头，打设钻孔，打锚杆（锚索）眼由中部向两帮进行，锚索孔轴向偏差应控制在5°，顶部锚杆（索）孔打设完毕后，将2卷MSCK2360药卷放入孔中，并用已上好托板和螺母的钻杆杆体慢慢将锚固剂推入孔底，锚杆（索）外端

技术负责人： 交底人： 接交人：

表C2—2
技术、安全交底记录
施工单位：大同矿山建设工程总公司 2012年01月 12日
工程名称
人员运输大巷
交底部位
施工作业规程
全 部 内 容
共3页
第3页
秒通过上锚器，连接套与锚杆钻机连接，开动钻机搅拌锚固剂，边搅拌边推进，直至将锚杆（索）推入孔底，搅拌10～15秒，停止搅拌后保持钻机推力40～60方可落下钻臂，撤下钻机。锚索打设15min后，安装锚索预应力垫片、锁具、然后张拉预紧，直至将预应力达到10T。
九、空压机的技术特征：选用DH-150A型螺杆式空气压缩机1台。额定排气量：20m3/mim，额定排气压力0.8MPa，风冷式。配用电动机，功率110kW，电压380/660V，转速2980rpm；
压风管路的选择：选择镀锌钢管,管路管径3吋×6m，工作面管路选用高压软管。
砼喷射：喷射砼开机顺序为：开风→开水→开喷射机→下料→喷射，喷射机停机顺序为，待喷射干料全部喷出后→停喷射机→停水→停风，喷射顺序为：先墙后拱，自下向上进行，喷枪头与受喷面应尽量保持垂直。喷枪头与受喷面的垂直距离以0.8～1.0m为宜。喷浆机的供风压力在0.6MPa，水压应比风压高0.1Mpa左右，加水量凭射手的经验加以控制，最合适的水灰比是0.4～0.5之间。要使喷射的湿混凝土无干斑，无流淌，粘着力强，回弹料少，一次喷射混凝土厚度50～70㎜，并要及时复喷，复喷间隔时间不得超过2个小时，否则应用高压水重新冲洗受喷面。喷层必须连续洒水养护28天以上，7天以内每班洒水1次，7天以后每天洒水1次。
十、人员运输大巷用电来自井筒临时配电点，由地面引入10KV到配电点，经两台500KVA干式变压器变为1140V和660V,1140V电压供综掘机和转载皮带，660V电压供伸缩皮带和小皮带及水泵，地面皮带用电由地面配电室供给，电压等级为280V。
十一、灾害预防、安全措施、文明施工等；
十二、施工图等相关图纸。
技术负责人： 交底人： 接交人：

《施工作业规程》编制前论证表
工程名称
副斜井
论证时间

地点

主持人

参加
论证
人员

论
证
结
论

备 注

作业规程会审表
单位
职务
签字
会审意见
项

目

部
项目部经理

项目负责人

技术负责人

安全负责人

生产负责人

机电负责人

质量负责人

浙江
中宇
公司

建设单位

监理单位

备注

《施工作业规程》学习贯彻和考试记录表
时间： 年 月 日 队组
规程名称

学习负责人

贯 彻 人

记录人

学习
内容
摘录

参
参 加
加 学
学 习
习 人
人 员
姓 名
工 种
班 次
成 绩
签 名
姓 名
工 种
班 次
成 绩
签 名

应到
人
实到
人
未到人员花名

《施工作业规程》补充学习贯彻和考试记录表
时间： 年 月 日 队组：
规程名称

学习负责人

贯 彻 人

记录人

学习
内容
摘录

参
参 加

学

习

人

员
姓 名
工 种
班 次
成 绩
签 名
姓 名
工 种
班 次
成 绩
签 名

应到
人
实到
人
未到人员花名

《施工作业规程》复查记录
规程名称

施工单位

复查时间

参加复查
人员签字

复

查

摘

录

备注
