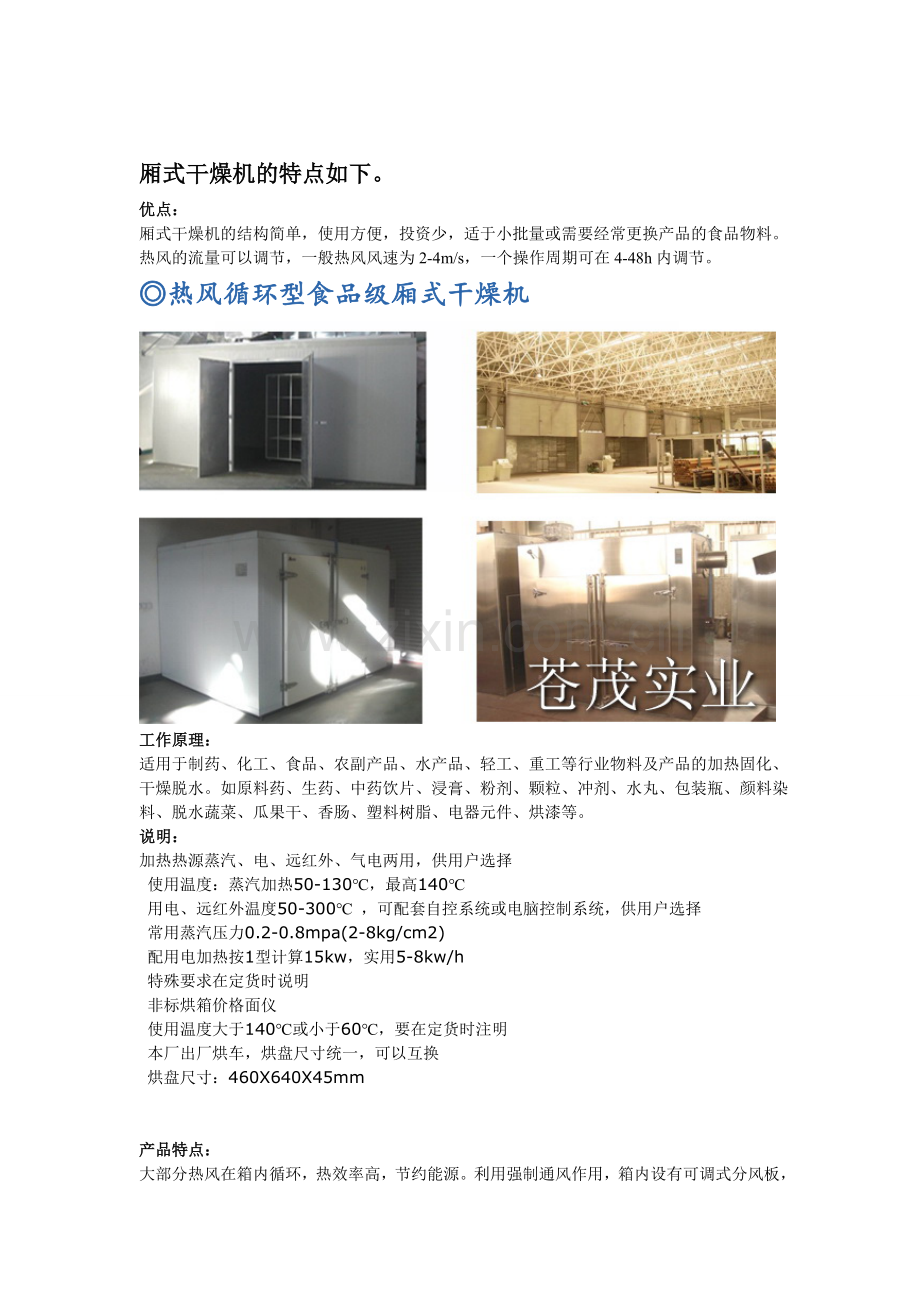

厢式干燥机.doc

厢式干燥机的特点如下。
优点：
厢式干燥机的结构简单，使用方便，投资少，适于小批量或需要经常更换产品的食品物料。热风的流量可以调节，一般热风风速为2-4m/s，一个操作周期可在4-48h内调节。
◎热风循环型食品级厢式干燥机

工作原理：
适用于制药、化工、食品、农副产品、水产品、轻工、重工等行业物料及产品的加热固化、干燥脱水。如原料药、生药、中药饮片、浸膏、粉剂、颗粒、冲剂、水丸、包装瓶、颜料染料、脱水蔬菜、瓜果干、香肠、塑料树脂、电器元件、烘漆等。
说明：
加热热源蒸汽、电、远红外、气电两用，供用户选择
使用温度：蒸汽加热50-130℃，最高140℃
用电、远红外温度50-300℃ ，可配套自控系统或电脑控制系统，供用户选择
常用蒸汽压力0.2-0.8mpa(2-8kg/cm2)
配用电加热按1型计算15kw，实用5-8kw/h
特殊要求在定货时说明
非标烘箱价格面仪
使用温度大于140℃或小于60℃，要在定货时注明
本厂出厂烘车，烘盘尺寸统一，可以互换
烘盘尺寸：460X640X45mm

产品特点：
大部分热风在箱内循环，热效率高，节约能源。利用强制通风作用，箱内设有可调式分风板，物料干燥均匀，热源可采用蒸汽、热水、电、远红外，选择广泛。整机噪音小，运转平衡。温度自控，安装维修方便。适用范围广，可干燥各种物料，是通用干燥设备。

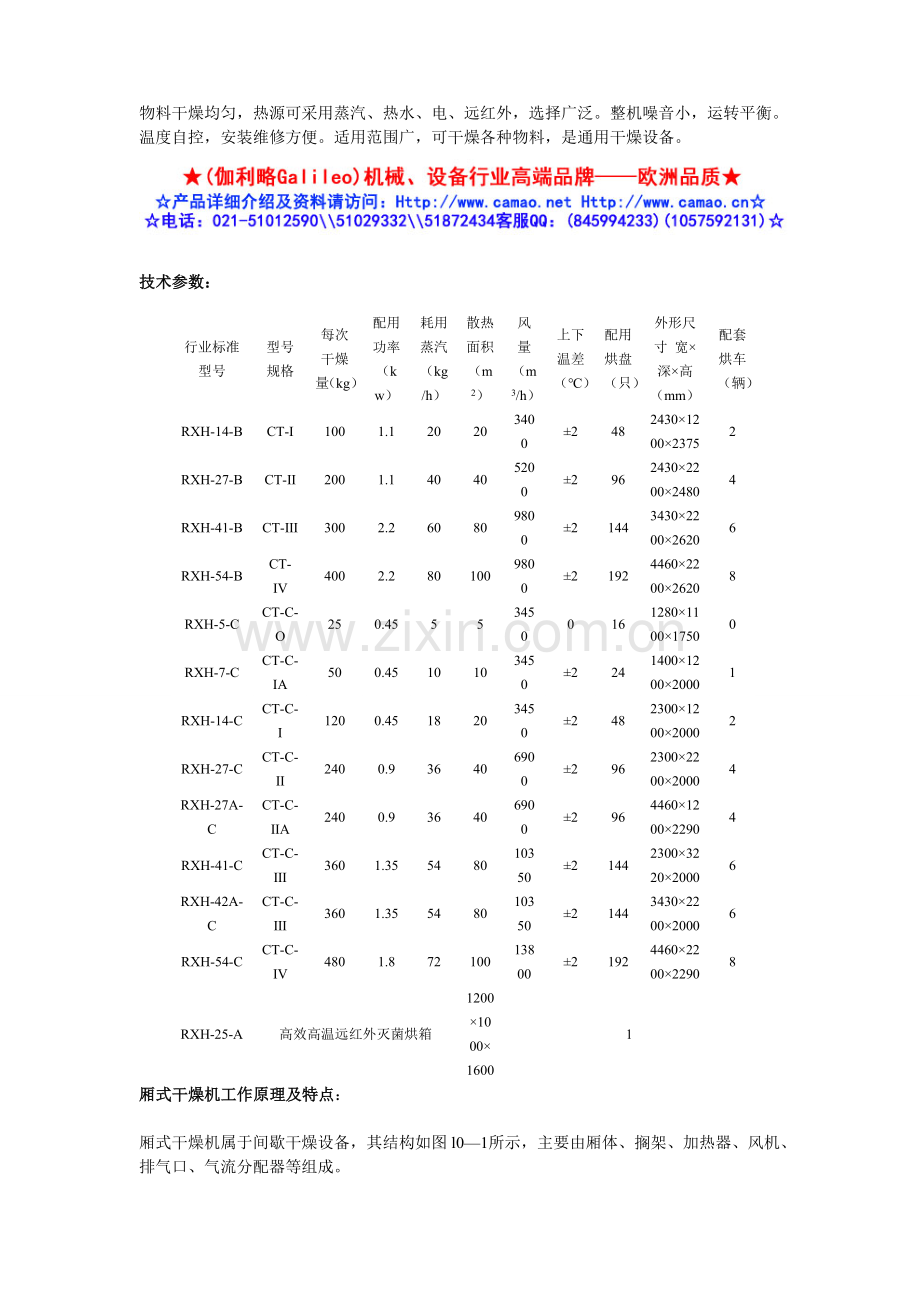

技术参数：
行业标准型号
型号规格
每次干燥量（kg）
配用功率（kw）
耗用蒸汽（kg/h）
散热面积（m2）
风量（m3/h）
上下温差（℃）
配用烘盘（只）
外形尺寸 宽×深×高（mm）
配套烘车（辆）
RXH-14-B
CT-Ⅰ
100
1.1
20
20
3400
±2
48
2430×1200×2375
2
RXH-27-B
CT-Ⅱ
200
1.1
40
40
5200
±2
96
2430×2200×2480
4
RXH-41-B
CT-Ⅲ
300
2.2
60
80
9800
±2
144
3430×2200×2620
6
RXH-54-B
CT-Ⅳ
400
2.2
80
100
9800
±2
192
4460×2200×2620
8
RXH-5-C
CT-C-O
25
0.45
5
5
3450
0
16
1280×1100×1750
0
RXH-7-C
CT-C-ⅠA
50
0.45
10
10
3450
±2
24
1400×1200×2000
1
RXH-14-C
CT-C-Ⅰ
120
0.45
18
20
3450
±2
48
2300×1200×2000
2
RXH-27-C
CT-C-Ⅱ
240
0.9
36
40
6900
±2
96
2300×2200×2000
4
RXH-27A-C
CT-C-ⅡA
240
0.9
36
40
6900
±2
96
4460×1200×2290
4
RXH-41-C
CT-C-Ⅲ
360
1.35
54
80
10350
±2
144
2300×3220×2000
6
RXH-42A-C
CT-C-Ⅲ
360
1.35
54
80
10350
±2
144
3430×2200×2000
6
RXH-54-C
CT-C-Ⅳ
480
1.8
72
100
13800
±2
192
4460×2200×2290
8
RXH-25-A
高效高温远红外灭菌烘箱
1200×1000×1600
1
厢式干燥机工作原理及特点：

厢式干燥机属于间歇干燥设备，其结构如图l0—1所示，主要由厢体、搁架、加热器、风机、排气口、气流分配器等组成。
厢体(干燥室)外壁有绝热保温层，搁架上按一定间隔重叠放置一些盘子，盘中存放50-150mm厚的待干燥食品原料。有的搁架装在小车上，待干燥物料放置好后，将小车送入厢内。风机用来强制吸入干净空气并驱逐潮湿气体。干燥热源可以是设置在厢体内的远红外线加热器，也可以是从厢外输入的热空气。热风的循环路径，若与搁板平行送风，叫平行气流式；若气流穿过架上物料的空隙，叫穿流气流式。空气速度以被干燥物料的粒度而定，要求物料不致被气流带出，一般气流速度为1-10m／s。
厢式干燥机的结构简单，使用方便，投资少，适于小批量或需要经常更换产品的食品物料。热风的流量可以调节，一般热风风速为2-4m/s，一个操作周期可在4-48h内调节。
◎脱水型食品级厢式干燥机

性能特点:
1、物料箱采用优质进口不锈钢材，完全符合出口食品卫生标准。
2、风机采用多叶离心风机，机箱风量大、高风压、低噪声、低能耗具有节能、高效等特点。
3、温度采用自动控制系统，操作方便，性能稳定。
4、适用范围广，可干燥各种物料，是通用干燥设备。脱水后的成品，其色、香、味基本保持不变。
适应范围:
　　 箱式脱水适用于制药、化工、食品、农副产品等行业物料及产品的干燥脱水、加热固化。如原料药、中药、脱水蔬菜、瓜果干等农产品的脱水加工。
◎燃煤烘烤型食品级厢式干燥机

产品介绍：
　　 该燃煤食品烘烤箱款式新颖，具有升温快、保温好、操作简便、安全节能等特点。能生产各种糕点、面包、饼食、烤肉等食品
适用范围：
　　 广泛适合于食品加工厂、酒楼面包店、单位食堂等单位和个人使用。用该烤箱加工的食品色泽均匀、松脆可口、风味俱佳，充分迎合现代人的口味需求．

厢式干燥机工作原理及特点：

厢式干燥机属于间歇干燥设备，主要由厢体、搁架、加热器、风机、排气口、气流分配器等组成。
厢体(干燥室)外壁有绝热保温层，搁架上按一定间隔重叠放置一些盘子，盘中存放50-150mm厚的待干燥食品原料。有的搁架装在小车上，待干燥物料放置好后，将小车送入厢内。风机用来强制吸入干净空气并驱逐潮湿气体。干燥热源可以是设置在厢体内的远红外线加热器，也可以是从厢外输入的热空气。热风的循环路径，若与搁板平行送风，叫平行气流式；若气流穿过架上物料的空隙，叫穿流气流式。空气速度以被干燥物料的粒度而定，要求物料不致被气流带出，一般气流速度为1-10m／s。
厢式干燥机的结构简单，使用方便，投资少，适于小批量或需要经常更换产品的食品物料。热风的流量可以调节，一般热风风速为2-4m/s，一个操作周期可在4-48h内调节。
◎通用多层翻转式烘干型食品级厢式干燥机

通用多层翻转式烘干型食品级厢式干燥机采用了热风多层利用原理，适用于多种中草药、干果、蔬菜等片状、块状、条状、粒状物品的脱水干燥。用热风炉产生的纯净热风，热风温度50℃~160℃可控，采用加热干燥和通风干燥两种干燥脱水方式同时进行，加强热风通风量合理调整，多层烘干箱循环翻转，逐层烘干，充分利用热风，烘干脱水迅速，运行高效。
设备组成：
热风炉（配带强力风机）、风管、立式多层烘干箱、温控箱。
设备特点：
（1）干燥效果极好，成品率100%，脱水迅速，完全保持物品原有颜色和本质。
　　①提供的热风是纯净的热风，热风温度根据物品需求提供，由50℃-160℃，设定温度范围自动控制。
　　②烘干箱最少为四层结构，循环翻转，逐层烘干，最大程度的模拟阳光下的人工翻晒。
　　③第四层为较干的料，向上逐层渐湿，逐层脱水，较干的料接触的是热风，较湿的料接触的是湿热风，避免了较湿物品直接接触干热风，最大程度的减轻近似阳光暴晒对物品本质和颜色造成的破坏。
　　④立式多层烘干箱内物品经逐层循环脱水烘干，最终湿风由顶层直接排空，湿风与物品接触时间极短（小于5秒钟），完全避免了湿风与物品接触时间较长而出现的“沤”变现象，保证了物品的颜色。
（2）设备的燃烧室与立式多层烘干箱分开，隔离进行，进入烘干箱的是纯净的热风，毫无污染，更不会出现火灾隐患。
（3）燃料广泛，可用木材下脚料、煤，也可用天然气、煤油。
（4）设备分体设计，烘干层为不锈钢材料，耐高温，腐蚀。
（5）本设备按中药材原理研制生产，对中药、干果等的脱水干燥，其它干燥设备无可比拟。
烘干后的产品不变色是本设备的最大特点。
烘干范围：
中药材：金银花、金莲花、黄芩、丹参、人参、党参、生地、熟地、白术
果品类：杏仁、大枣、花生（带壳）、、桂圆、核桃、山楂片。
蔬菜：豆角、芸豆、扁豆、茄子、果蔬片、果脯片、红辣椒、花椒、黑木耳、银耳、木瓜片、苦瓜片、蘑菇。

厢式干燥机工作原理及特点：

厢式干燥机属于间歇干燥设备，主要由厢体、搁架、加热器、风机、排气口、气流分配器等组成。
厢体(干燥室)外壁有绝热保温层，搁架上按一定间隔重叠放置一些盘子，盘中存放50-150mm厚的待干燥食品原料。有的搁架装在小车上，待干燥物料放置好后，将小车送入厢内。风机用来强制吸入干净空气并驱逐潮湿气体。干燥热源可以是设置在厢体内的远红外线加热器，也可以是从厢外输入的热空气。热风的循环路径，若与搁板平行送风，叫平行气流式；若气流穿过架上物料的空隙，叫穿流气流式。空气速度以被干燥物料的粒度而定，要求物料不致被气流带出，一般气流速度为1-10m／s。
厢式干燥机的结构简单，使用方便，投资少，适于小批量或需要经常更换产品的食品物料。热风的流量可以调节，一般热风风速为2-4m/s，一个操作周期可在4-48h内调节。
◎多层翻转式小烘干型食品级厢式干燥机

技术参数：热风炉：STH-3 煤耗：3kg/小时
风机功率：0.55kw(220V) 烘干面积：0.6㎡×5
参数特点：
（1）设备造价低，节能。
（2）产量高，25kg鲜料/小时，适合家庭和小型企业的生产和加工。
（3）用途广泛，适用于多种干果、蔬菜、中药材的烘干。
（4）功率：550w~750w，能耗低。
（5）燃料：煤、木材下脚料，天燃气，煤气。
（6）总体重量：0.6T。
（7）间歇式烘干。
以烘干红花椒为例：
每层鲜花椒放量5kg左右，每间隔10分钟左右翻动一次，烘干时间40分钟左右，日烘干700kg左右鲜花椒。成品色泽好、开口率高、烘干迅速、能耗省。

采用了热风多层利用原理，适用于多种中草药、干果、蔬菜等片状、块状、条状、粒状物品的脱水干燥。用热风炉产生的纯净热风，热风温度50℃~160℃可控，采用加热干燥和通风干燥两种干燥脱水方式同时进行，加强热风通风量合理调整，多层烘干箱循环翻转，逐层烘干，充分利用热风，烘干脱水迅速，运行高效。
设备组成：
热风炉（配带强力风机）、风管、立式多层烘干箱、温控箱。
设备特点：
（1）干燥效果极好，成品率100%，脱水迅速，完全保持物品原有颜色和本质。
　　①提供的热风是纯净的热风，热风温度根据物品需求提供，由50℃-160℃，设定温度范围自动控制。
　　②烘干箱最少为四层结构，循环翻转，逐层烘干，最大程度的模拟阳光下的人工翻晒。
　　③第四层为较干的料，向上逐层渐湿，逐层脱水，较干的料接触的是热风，较湿的料接触的是湿热风，避免了较湿物品直接接触干热风，最大程度的减轻近似阳光暴晒对物品本质和颜色造成的破坏。
　　④立式多层烘干箱内物品经逐层循环脱水烘干，最终湿风由顶层直接排空，湿风与物品接触时间极短（小于5秒钟），完全避免了湿风与物品接触时间较长而出现的“沤”变现象，保证了物品的颜色。
（2）设备的燃烧室与立式多层烘干箱分开，隔离进行，进入烘干箱的是纯净的热风，毫无污染，更不会出现火灾隐患。
（3）燃料广泛，可用木材下脚料、煤，也可用天然气、煤油。
（4）设备分体设计，烘干层为不锈钢材料，耐高温，腐蚀。
（5）本设备按中药材原理研制生产，对中药、干果等的脱水干燥，其它干燥设备无可比拟。
烘干后的产品不变色是本设备的最大特点。
烘干范围：
中药材：金银花、金莲花、黄芩、丹参、人参、党参、生地、熟地、白术
果品类：杏仁、大枣、花生（带壳）、、桂圆、核桃、山楂片。
蔬菜：豆角、芸豆、扁豆、茄子、果蔬片、果脯片、红辣椒、花椒、黑木耳、银耳、木瓜片、苦瓜片、蘑菇。

厢式干燥机工作原理及特点：

厢式干燥机属于间歇干燥设备，主要由厢体、搁架、加热器、风机、排气口、气流分配器等组成。
厢体(干燥室)外壁有绝热保温层，搁架上按一定间隔重叠放置一些盘子，盘中存放50-150mm厚的待干燥食品原料。有的搁架装在小车上，待干燥物料放置好后，将小车送入厢内。风机用来强制吸入干净空气并驱逐潮湿气体。干燥热源可以是设置在厢体内的远红外线加热器，也可以是从厢外输入的热空气。热风的循环路径，若与搁板平行送风，叫平行气流式；若气流穿过架上物料的空隙，叫穿流气流式。空气速度以被干燥物料的粒度而定，要求物料不致被气流带出，一般气流速度为1-10m／s。
厢式干燥机的结构简单，使用方便，投资少，适于小批量或需要经常更换产品的食品物料。热风的流量可以调节，一般热风风速为2-4m/s，一个操作周期可在4-48h内调节。
◎多层翻转式小烘干型食品级厢式干燥机

技术参数
热风炉： STH-8 煤耗：7kg/小时
风机功率：2.2kw 烘干面积：1.4㎡×5
以烘干水洗辣椒为例
1、工序
①先将辣椒浸水清洁
②用离心机脱水除去表面水分
③把辣椒放入多层烘干机顶层，铺满后摇动手柄放入第二层，以此而推。
④辣椒在烘干机内时间40分钟左右，即可从底部放出干料。
2、产量
日烘干辣椒700Kg左右
3、特点
①能保持辣椒本色及品质
②对物品无污染，设备操作简便，运行可靠
③干度好，粉碎容易
④全天候工作，产量高，烘干成本低，提高了经济效益，实是广大农户和食品生产企业的好帮手。

采用了热风多层利用原理，适用于多种中草药、干果、蔬菜等片状、块状、条状、粒状物品的脱水干燥。用热风炉产生的纯净热风，热风温度50℃~160℃可控，采用加热干燥和通风干燥两种干燥脱水方式同时进行，加强热风通风量合理调整，多层烘干箱循环翻转，逐层烘干，充分利用热风，烘干脱水迅速，运行高效。
设备组成：
热风炉（配带强力风机）、风管、立式多层烘干箱、温控箱。
设备特点：
（1）干燥效果极好，成品率100%，脱水迅速，完全保持物品原有颜色和本质。
　　①提供的热风是纯净的热风，热风温度根据物品需求提供，由50℃-160℃，设定温度范围自动控制。
　　②烘干箱最少为四层结构，循环翻转，逐层烘干，最大程度的模拟阳光下的人工翻晒。
　　③第四层为较干的料，向上逐层渐湿，逐层脱水，较干的料接触的是热风，较湿的料接触的是湿热风，避免了较湿物品直接接触干热风，最大程度的减轻近似阳光暴晒对物品本质和颜色造成的破坏。
　　④立式多层烘干箱内物品经逐层循环脱水烘干，最终湿风由顶层直接排空，湿风与物品接触时间极短（小于5秒钟），完全避免了湿风与物品接触时间较长而出现的“沤”变现象，保证了物品的颜色。
（2）设备的燃烧室与立式多层烘干箱分开，隔离进行，进入烘干箱的是纯净的热风，毫无污染，更不会出现火灾隐患。
（3）燃料广泛，可用木材下脚料、煤，也可用天然气、煤油。
（4）设备分体设计，烘干层为不锈钢材料，耐高温，腐蚀。
（5）本设备按中药材原理研制生产，对中药、干果等的脱水干燥，其它干燥设备无可比拟。
烘干后的产品不变色是本设备的最大特点。
烘干范围：
中药材：金银花、金莲花、黄芩、丹参、人参、党参、生地、熟地、白术
果品类：杏仁、大枣、花生（带壳）、、桂圆、核桃、山楂片。
蔬菜：豆角、芸豆、扁豆、茄子、果蔬片、果脯片、红辣椒、花椒、黑木耳、银耳、木瓜片、苦瓜片、蘑菇。

厢式干燥机工作原理及特点：

厢式干燥机属于间歇干燥设备，主要由厢体、搁架、加热器、风机、排气口、气流分配器等组成。
厢体(干燥室)外壁有绝热保温层，搁架上按一定间隔重叠放置一些盘子，盘中存放50-150mm厚的待干燥食品原料。有的搁架装在小车上，待干燥物料放置好后，将小车送入厢内。风机用来强制吸入干净空气并驱逐潮湿气体。干燥热源可以是设置在厢体内的远红外线加热器，也可以是从厢外输入的热空气。热风的循环路径，若与搁板平行送风，叫平行气流式；若气流穿过架上物料的空隙，叫穿流气流式。空气速度以被干燥物料的粒度而定，要求物料不致被气流带出，一般气流速度为1-10m／s。
厢式干燥机的结构简单，使用方便，投资少，适于小批量或需要经常更换产品的食品物料。热风的流量可以调节，一般热风风速为2-4m/s，一个操作周期可在4-48h内调节。
