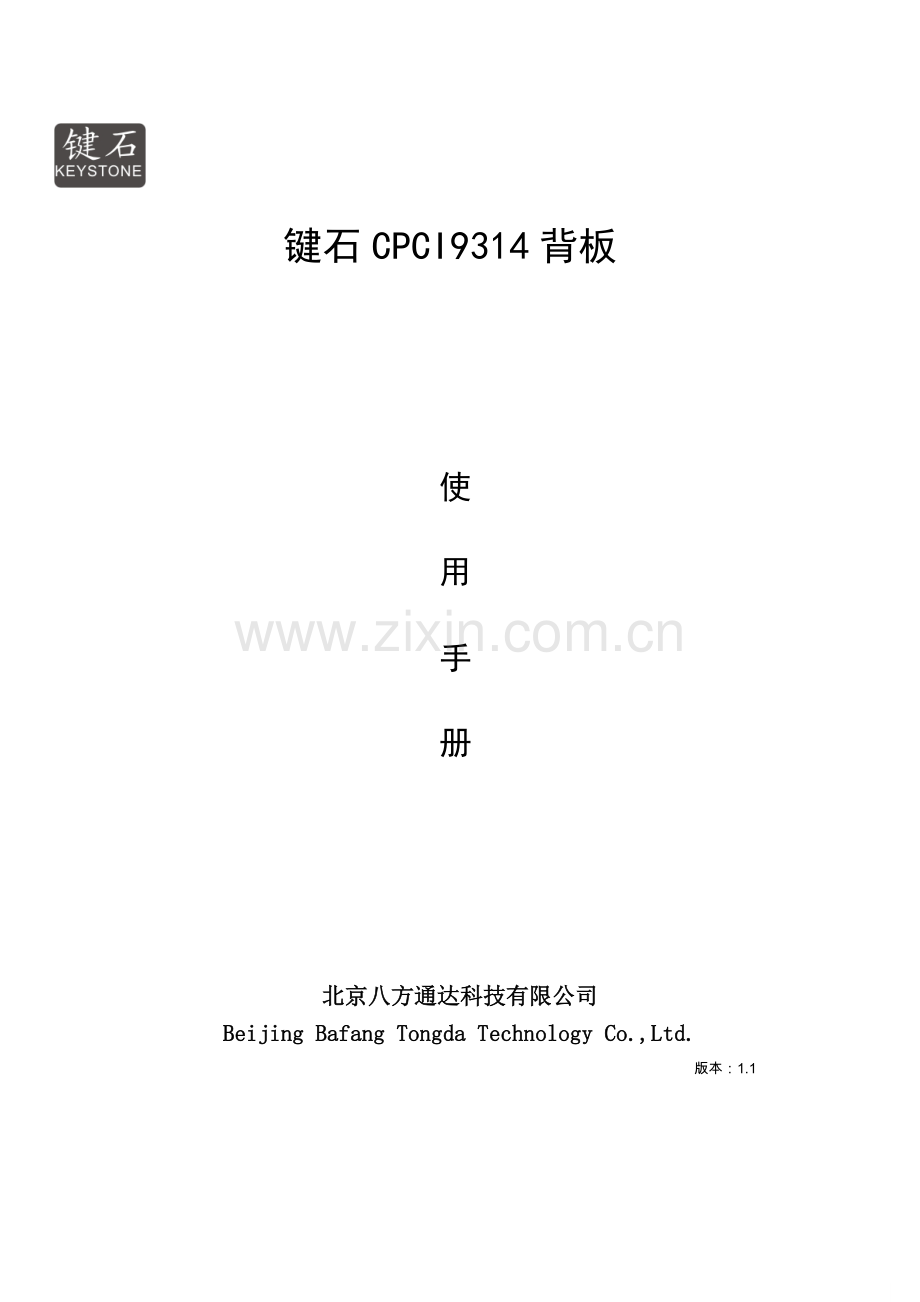

键石CPCI9314背板

使
用
手
册

北京八方通达科技有限公司
Beijing Bafang Tongda Technology Co.,Ltd.
版本：1.1

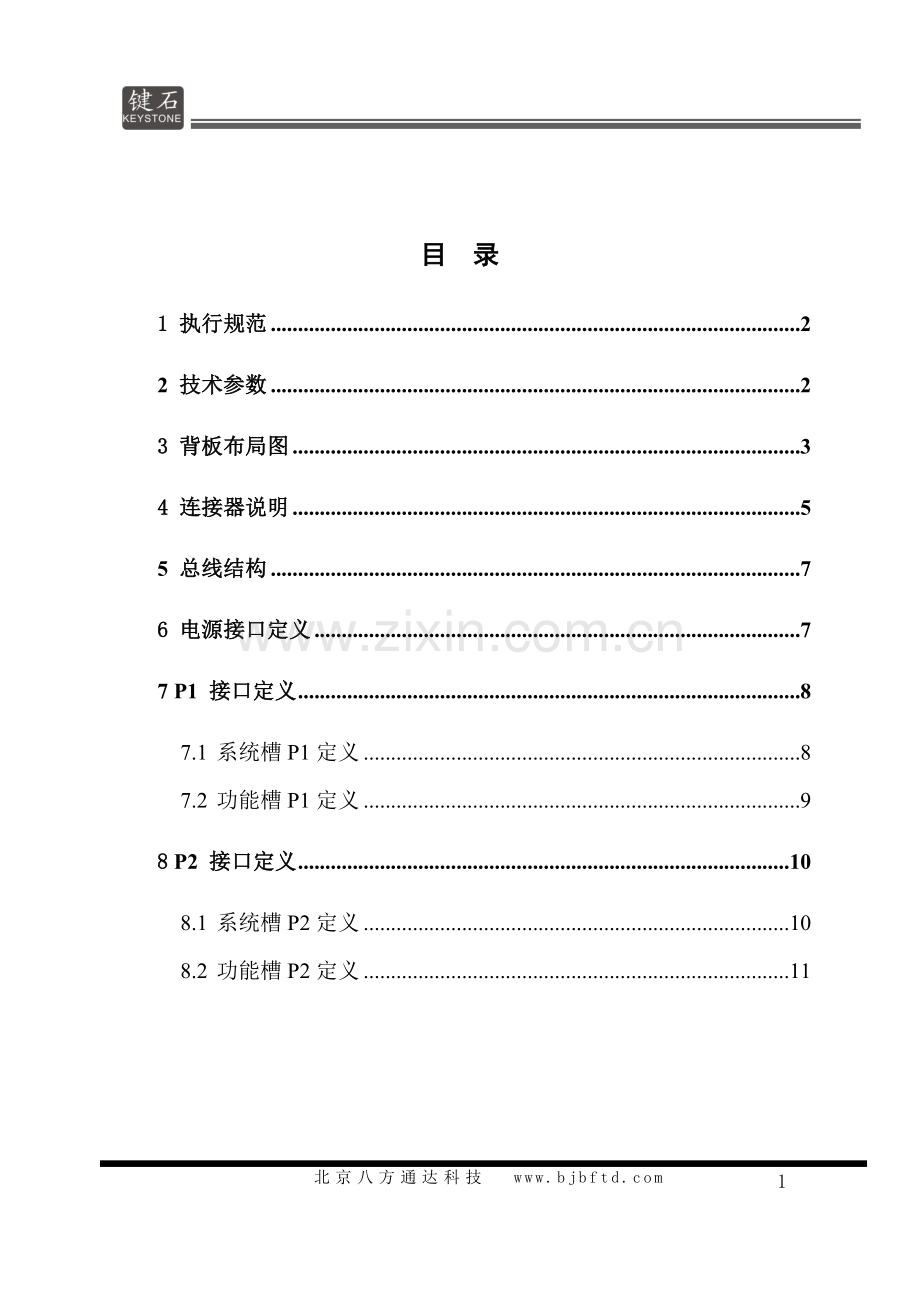

目 录
1 执行规范 2
2 技术参数 2
3 背板布局图 3
4 连接器说明 5
5 总线结构 7
6 电源接口定义 7
7 P1 接口定义 8
7.1 系统槽P1定义 8
7.2 功能槽P1定义 9
8 P2 接口定义 10
8.1 系统槽P2定义 10
8.2 功能槽P2定义 11

使用说明
1 执行规范
CPCI9314是 14槽CompactPCI背板，按照特殊使用要求研制，符合以下CPCI规范。
Ø CPCI Specification PICMG 2.0 R 3.0(October 1,1999)
Ø CPCI Hot Swap Specification PICMG 2.0 R 1.0(August 3,1998)
Ø CPCI System Management Specification PICMG 2.9 R 1.0(February 2,2000)
Ø Keying of CPCI Boards and Backplanes PICMG 2.10 R 1.0(October 1,1999)
Ø CPCI Power Interface Specification PICMG 2.11 R 1.0(October 1,1999)
2 技术参数
Ø 14槽 CompactPCI背板，支持后出线
Ø 支持33Mhz 32bit CPCI总线
Ø 1个系统槽：标注为三角形△1，只用于系统板
Ø 13个功能槽：标注为圆形○2～○7、○9～○15，用于外围功能板
Ø 1个桥接板槽：标注为O与D重叠标记，插在第8槽，配套使用
Ø 电源输入接口：2个CPCI电源接口，1个ATX电源接口（两者不能同时使用）
Ø 电源输出接口：+5V、+3.3V、+12V、-12V、GND等
Ø 提供：电源开关接口、CPCI电源输入接口、M66EN 选择跳线、详见布局图说明
Ø PCI电瓶选择VI/O选择：支持+5V/+3.3V（默认为3.3V）
Ø 板卡采用螺柱固定方式，可在冲击、振动等复杂环境下应用
Ø 背板电源最大压降＜20mv
Ø 特性阻抗：65±10％ohm
Ø PCB：10层
Ø 工作温度：-40℃～+85℃
Ø 板卡外形尺寸：128.7mm×381.6mm×3.2mm（宽×长×厚）
3 背板布局图
图1 CPCI9314背板顶视图

图2 CPCI9314背板局部示意图

4 连接器说明
Ø 1槽为系统槽（D标记），2～7、9～15槽为功能槽（O标记），8槽为桥接槽占用（O与D重叠标记）
警告: 系统槽和功能槽严禁混用。
Ø J1：V(I/O) PCI总线电平选择，通过螺钉等导体连接，缺省为3.3V
Ø J2、J5：CPCI电源座
Ø J3：CPCI电源AC\DC供电插座
l 交流电源信号： L（火线接线端子）、G（地线接线端子）、N（零线接线端子）。注：CPCI电源要支持交流输入
l 直流电源信号：V-为负极，V+为正极
注：CPCI电源要支持直流输入，输入电压根据电源要求
警告:此连接器接交流电时电压为220V，使用时请注意安全。
Ø J4：ATX电源输入接口
Ø INH：控制背板电源模块上电/断电开关接口
该连接器接口用于控制电源模块的上电/断电。若 CompactPCI机箱提供2-pin电源开关，可将开关接线连接于CN10上，用户就可以通过电源开关来控制电源模块的上电/断电，若无提供电源开关，则需要通过跳线帽控制电源模块的上电/断电（默认状态为断开）详细使用说明如下。
警告: CPCI电源和ATX电源不可同时安装使用，只能选其一。
Ø INH接连电源开关，通过开关控制电源模块上电/断电，
1.接ATX电源模块时：开关闭合,ATX电源上电；开关断开,ATX电源断电。
2.接CPCI电源模块时：开关断开,CPCI电源上电；开关闭合,CPCI电源断电。
Ø INH不连接电源开关，通过安装跳线帽控制电源模块上电/断电
1.接ATX电源模块时：正常使用时需要用跳线帽短接INH，只要外部交流220v供电ATX电源模块即可上电；若断开INH跳线帽，无论是否有交流220V供电，ATX电源模块总是处于断电状态，无法供电。
2.接CPCI电源模块时：正常使用时需要断开INH跳线帽，只要外部交流220v供电CPCI电源模块即可上电；若短接INH，无论是否有交流220V供电，CPCI电源模块总是处于断电状态，无法供电。
注意：接ATX电源时，若ATX电源模块自带电源开关，此时保持INH为默认断开状态，由模块自带开关控制该电源模块上电、断电。
Ø M66EN: 用于PCI时钟选择，选择时钟状态可为33Mhz（默认为33Mhz）。

针脚1、2短接：背板支持PCI33Mhz时钟；

注：针脚3用户禁用
Ø 直流电源输出接口：
提供+5V、+3.3V、GND、+12V、-12V、+5V、+3.3V、GND共8个电源输出接口，作为辅助电源使用。
警告:此接口为电源输出接口，严禁将此接口作为电源输入使用。
5 总线结构
表1 总线结构表
CPCI电源接口
ATX
电源接口
CPCI
P2
P1
2～7、9～15
2
3
4
5
1
8
8
插槽
CPCI 功能槽
CPCI系统槽
桥接槽
SPEC
6 电源接口定义
表2 ATX电源接口定义
编号
定义
编号
定义
1
+3.3
11
+3.3V
2
+3.3
12
-12V
3
GND
13
GND
4
+5V
14
PSON
5
GND
15
GND
6
+5V
16
GND
7
GND
17
GND
8
PWR_GD
18
-5V
9
5VSB
19
+5V
10
+12V
20
+5V
表3
表4 CPCI电源接口定义
编号
定义
备注
1-4
V1
V1 Output
5-12
RTN
V1 and V2 Return
13-18
V2
V2 Output
19
RTN
V3 Return
20
V3
V3 Output
21
V4
V4 Output
22
RTN
Signal Return
23
RESERVED
Reserved
24
RTN
V4 Return
25
GA0
Geographic Address Bit 0
26
RESERVED
Reserved
27
EN#
Enable
28
GA1
Geographic Address Bit 1
29
V1ADJ
V1 Adjust
30
V1 SENSE
V1 Remote Sense
31
GA2
Geographic Address Bit 2
32
V2ADJ
V2 Adjust
33
V2 SENSE
V2 Remote Sense
34
S RTN
Sense Return
35
V1 SHARE
V1 Current Share
36
V3 SENSE
V3 Remote Sense
37
IPMB_SCL
Reserved for System Management Bus
38
DEG#
Degrade Signal
39
INH#
Inhibit
40
IPMB_SDA
Reserved for System Management Bus
41
V2 SHARE
V2 Current Share
42
FAL#
Fail Signal
43
IPMB_PWR
Reserved for System Management Bus
44
V3 SHARE
V3 Current Share
45
CGND
Chassis Ground (safety ground)
46
ACN/+DC IN
AC Input – Neutral/+DC Input
47
ACL/-DC IN
AC Input – Line/-DC Input
7 P1 接口定义
7.1 系统槽P1定义

表5 系统槽 P1 定义
25
GND
5V
REQ64#
ENUM#
3.3V
5V
GND
24
GND
AD1
5V
V(I/O)
AD0
ACK64#
GND
23
GND
3.3V
AD4
AD3
5V
AD2
GND
22
GND
AD7
GND
3.3V
AD6
AD5
GND
21
GND
3.3V
AD9
AD8
GND
C/BE0#
GND
20
GND
AD12
GND
V(I/O)
AD11
AD10
GND
19
GND
3.3V
AD15
AD14
GND
AD13
GND
18
GND
SERR#
GND
3.3V
PAR
C/BE1#
GND
17
GND
3.3V
IPMB_SCL
IPMB_SDA
GND
PERR#
GND
16
GND
DEVSEL#
GND
V(I/O)
STOP#
LOCK#
GND
15
GND
3.3V
FRAME#
IRDY#
GND
TRDY#
GND
14
KEY AREA
13
12
11
GND
AD18
AD17
AD16
GND
C/BE2#
GND
10
GND
AD21
GND
3.3V
AD20
AD19
GND
9
GND
C/BE3#
GND
AD23
GND
AD22
GND
8
GND
AD26
GND
V(I/O)
AD25
AD24
GND
7
GND
AD30
AD29
AD28
GND
AD27
GND
6
GND
REQ#
GND
3.3V
CLK
AD31
GND
5
GND
BRSVP1A5
BRSVP1B5
PCI_RST#
GND
GNT#
GND
4
GND
IPMB_PWR
HEALTHY1#
V(I/O)
INTP
INTS
GND
3
GND
INTA#
INTB#
INTC#
5V
INTD#
GND
2
GND
TCK
5V
TMS
TDO
TDI
GND
1
GND
5V
-12V
TRST#
+12V
5V
GND
Pin
Z
A
B
C
D
E
F
7.2 功能槽P1定义
表6 功能槽 P1 定义
25
GND
5V
REQ64#
ENUM#
3.3V
5V
GND
24
GND
AD1
5V
V(I/O)
AD0
ACK64#
GND
23
GND
3.3V
AD4
AD3
5V
AD2
GND
22
GND
AD7
GND
3.3V
AD6
AD5
GND
21
GND
3.3V
AD9
AD8
GND
C/BE0#
GND
20
GND
AD12
GND
V(I/O)
AD11
AD10
GND
19
GND
3.3V
AD15
AD14
GND
AD13
GND
18
GND
SERR#
GND
3.3V
PAR
C/BE1#
GND
17
GND
3.3V
IPMB_SCL
IPMB_SDA
GND
PERR#
GND
16
GND
DEVSEL#
GND
V(I/O)
STOP#
LOCK#
GND
15
GND
3.3V
FRAME#
IRDY#
BD_SEL#
TRDY#
GND
14
KEY AREA
13
12
11
GND
AD18
AD17
AD16
GND
C/BE2#
GND
10
GND
AD21
GND
3.3V
AD20
AD19
GND
9
GND
C/BE3#
IDSEL
AD23
GND
AD22
GND
8
GND
AD26
GND
V(I/O)
AD25
AD24
GND
7
GND
AD30
AD29
AD28
GND
AD27
GND
6
GND
REQ0#
GND
3.3V
CLK0
AD31
GND
5
GND
BRSVP1A5
BRSVP1B5
PCI_RST#
GND
GNT0#
GND
4
GND
IPMB_PWR
HEALTHY1#
V(I/O)
INTP
INTS
GND
3
GND
INTA#
INTB#
INTC#
5V
INTD#
GND
2
GND
TCK
5V
TMS
TDO
TDI
GND
1
GND
5V
-12V
TRST#
+12V
5V
GND
Pin
Z
A
B
C
D
E
F
8 P2 接口定义
8.1 系统槽P2定义
表7 系统槽 P2 定义
22
GND
GA4
GA3
GA2
GA1
GA0
GND
21
GND
CLK6
GND

GND
20
GND
CLK5
GND

GND
19
GND
GND
GND
SMB_SDA
SMB_SCL
SMB_ALERT
GND
18
GND

GND
17
GND

PRST#
REQ6#
GNT6#
GND
16
GND

DEG#
GND

GND
15
GND

FAL#
REQ5#
GNT5#
GND
14
GND

GND
13
GND

GND
12
GND

GND
11
GND

GND
10
GND

GND
9
GND

GND
8
GND

GND
7
GND

GND
6
GND

GND
5
GND

GND
4
GND
V(I/O)

GND
3
GND
CLK4
GND
GNT3#
REQ4#
GNT4#
GND
2
GND
CLK2
CLK3
SYSEN#
GNT2#
REQ3#
GND
1
GND
CLK1
GND
REQ1#
GNT1#
REQ2#
GND
Pin
Z
A
B
C
D
E
F
8.2 功能槽P2定义
表8 功能槽 P2 定义
22
GND
GA4
GA3
GA2
GA1
GA0
GND
21
GND

GND
20
GND

GND
19
GND

GND
18
GND

GND
17
GND

GND
16
GND

GND
15
GND

GND
14
GND

GND
13
GND

GND
12
GND

GND
11
GND

GND
10
GND

GND
9
GND

GND
8
GND

GND
7
GND

GND
6
GND

GND
5
GND

GND
4
GND

GND
3
GND

GND
2
GND

GND
1
GND

GND
Pin
Z
A
B
C
D
E
F

12
