ART-NET协议控制.ppt

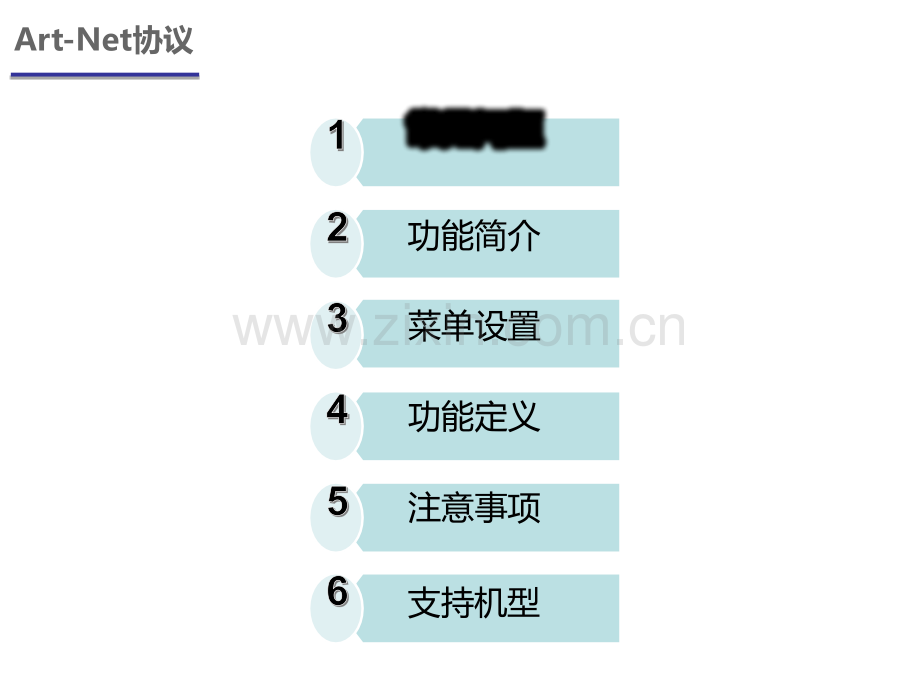

ART-NET舞台灯光控制协议舞台灯光控制协议安恒集团北京技术部安恒集团北京技术部2016年年Art-Net协议常见问题菜单设置功能定义注意事项1 1 1 12 2 2 23 3 3 34 4 4 45 5 5 56 6 6 6支持机型功能简介Art-Net协议-常见问题舞台灯光控制支持DMX512协议，但投影机无法支持，无法实现集中控制和编辑模式，影响了投影机在舞台演出上的使用和发挥。舞台效果需要各种灯光来营造效果，随着人们对视觉要求的越来越高，投影机也开始被应用在舞台演出中，但长久以来灯光控制器很难直接控制投影机，实现联动效果。常规解决办法：1.需要两套控制系统以及两个人配合操作问题：同步容易出现问题，模式编辑不好做Art-Net控制协议：Art-Net是基于以太网的DMX512协议。投影机支持Art-Net舞台灯光协议，允许投影机直接连入调光控制台，实现控制台在控制光源的同时控制投影机的机械快门、输入信号切换以及电源开关等操作。使用Art-Net控制协议，能够解决那些问题?1、可以使用灯光控制台控制投影机，无需另外的控制系统；2、无需增加额外人力操作，一名灯光师即可，解决投影和灯光配合不同步问题。Art-Net协议-功能简介灯光控制器灯光控制器DMX TO Art-Net转换器转换器Art-Net协议-菜单设置1、主菜单-网络-Art-Net设置，根据需要设置Art-Net方式，建议选择【开（手动）】，使用的是投影机的网络设定中的IP地址，与转换器或者灯控台要在同一地址段，但IP地址不要重复。（*选择【开（2.X.X.X）】或【开（10.X.X.X）将自动计算和设置IP】）Art-Net协议-菜单设置2、点击执行可以设置进一步信息，NET:区分设备分组（0-127）SUB NET:区分设备地址（0-15）UNIVERSE:区分设备使用端口（0-15）起始地址：区分频道使用地址（0-501）具体信息内容请咨询灯光师，依照现场实际情况设置与转换器或灯控台的设置相对应（如无特别设置，默认即可）。3、主菜单-网络-Art-Net CH设置，查看频道定义设置，每个产品通道对应功能略有差异，也可以根据投影机提供的备选功能进行修改，具体功能请参看所使用型号说明书。*此项需注意“电源”和“有效/无效”两个通道定义，正常使用时必须保证其在有效范围值内，否则会造成投影机突然关机，或者无法受控，具体取值范围请参考说明书。Art-Net协议-菜单设置4、主菜单-网络-Art-Net 状态，查看分配到各信道的控制内容及该信道的实时接收数据。*此功能仅限部分机型，其他机型没有参考数值，具体请参考所使用型号说明书。Art-Net协议-功能定义1、此表为投影机所使用的频道功能定义部分截图，每个型号有一定差别，具体使用时请参考所使用型号的说明书。2、有部分功能需要另购功能升级配件UK-UK20C,使用前请确认型号和功能。3、需要注意“电源”和“有效/无效”的值。Art-Net协议-注意事项1、根据需要设置好每台投影机的IP地址，子网，UNIVERSE等信息，需要与控制器相对应，避免重复，造成控制问题，如果想同步控制两台以及两台以上设备，可以设置相同子网和UNIVERSE，IP不可以重复；2、Art-Net 转DMX512协议转换器，有的是单向转换，有的可双向转换，使用前请确认。部分灯光控制台支持Art-Net输出控制，无需转换器；3、注意频道功能定义，“有效/无效”和“电源”需特别注意。部分机型支持频道功能修改，具体可实现功能请参考相应型号的说明书；4、投影机功能占用12通道，一条DMX512通道可控制投影机数量为，512/12=42.67，结果取整数为42台。Art-Net协议-支持机型PT-SDZ21K2C系列PT-SRZ12KC系列PT-FDZ97C系列PT-FRZ570PT-FRZ68C系列PT-FD605CB系列PT-FDZ88C系列PT-SDZ18KPT-SRQ13KC
