GENEX Assistant 3.5使用指导书

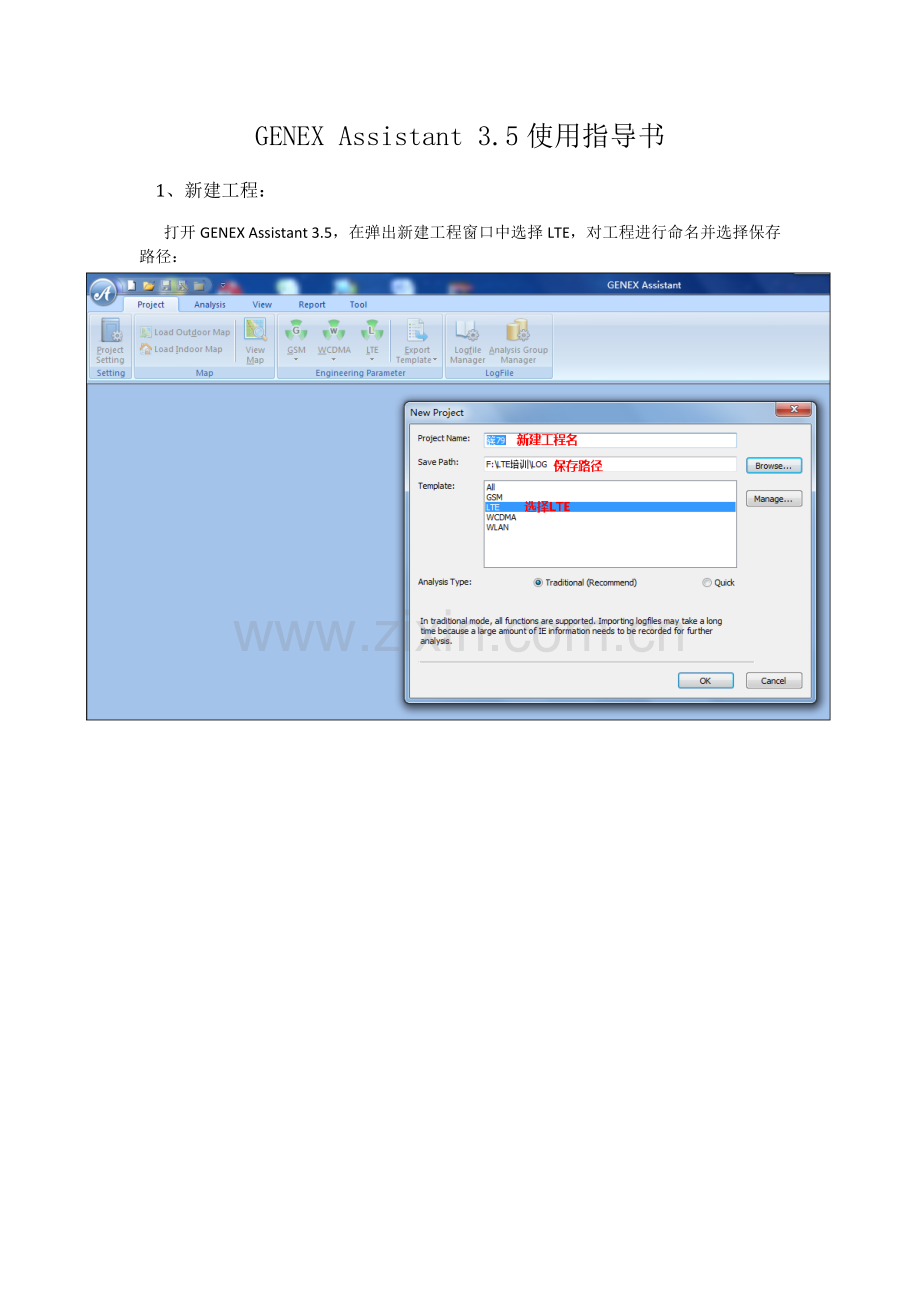

1、新建工程：
打开GENEX Assistant 3.5，在弹出新建工程窗口中选择LTE，对工程进行命名并选择保存路径：

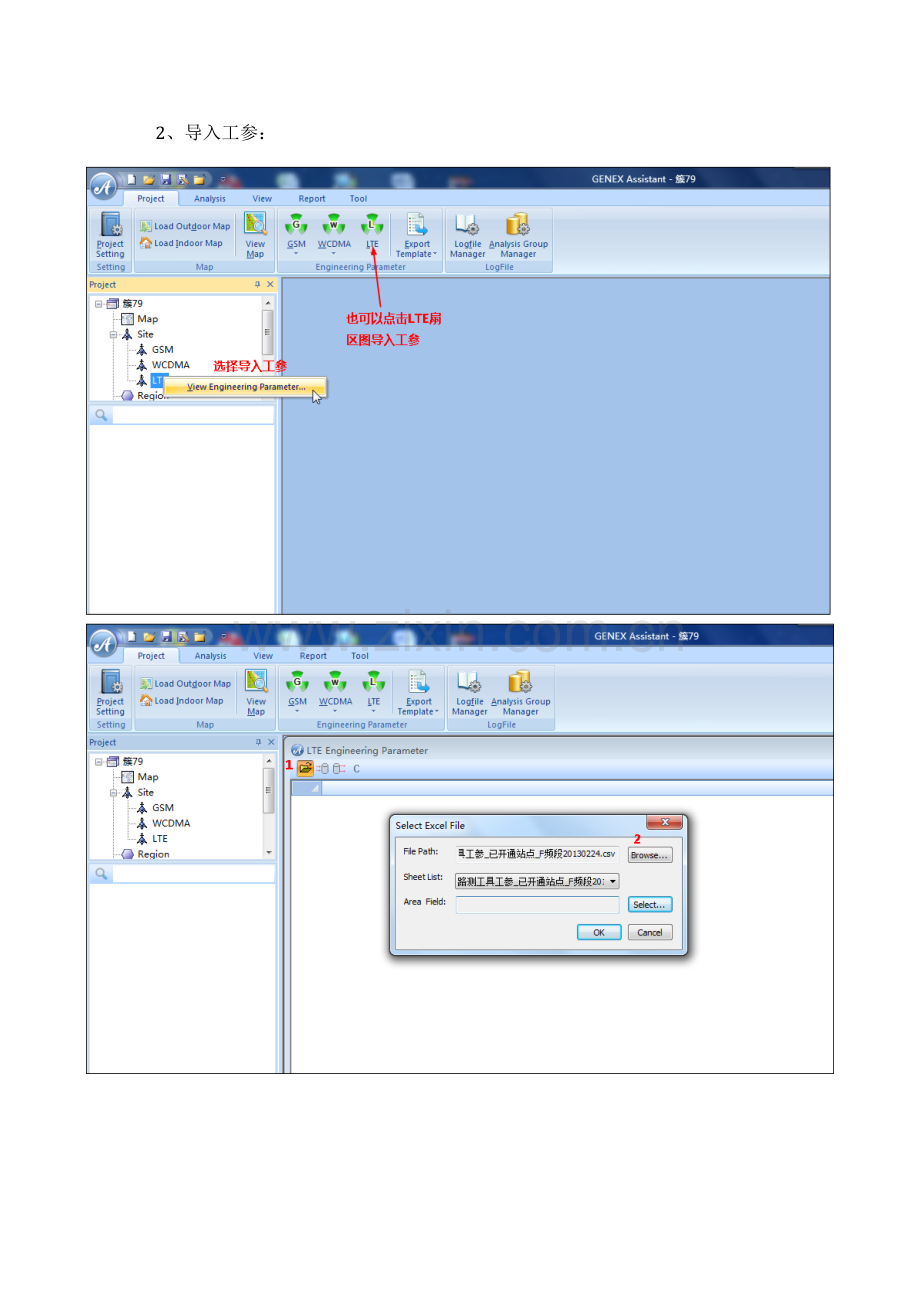

2、导入工参：

工程模板详见附件：

3、导入LOG：

4、解压LOG：

解压后弹出窗口：

5、KPI指标导出：

显示KPI列表：

6、阈值设定：

修改后：

SINR阈值设置：

其他指标阈值调整如RSRP、SINR，可根据DT指导文档进行调整；
7、调整图层：

调整后：

8、异常事件分析：
将异常事件拖入图层中，右侧图层标示Event Layer中会显示异常事件及对应的出现次数：

双击某个异常事件，在弹出的对话框中点击确定，即弹出分析窗口：

可根据个人分析习惯对分析窗口进行调整：

调整后如下：

9、GENEX Assistant后台KPI统计自定义设置操作：
以覆盖率为例：
项目
指标定义
覆盖率I
RSRP>-110dBm&SINR>-3dB比例
1）打开GENEX Assistant新建工程后，点击<Tools>,下拉菜单中选择<custom KPI>,如下图

2）进入<custom KPI>界面，点击左下角<Add>,选择点击<counting KPI>，如下图：

3）通过设置公式：覆盖率=分子/分母；其中分子={-110dbm<RSRP<0dbm}and
{-3db<SINR<50db}的个数；分母={-150dbm<RSRP<0dbm}and
{-20db<SINR<50db}的个数
设置如下图：
分子设置：进行<counting KPI>界面后，在name里命名，然后点击<Add >,进行指标定义，选择下拉菜单<IE>

点击<IE>进行里面进行指标 Serving RSRP选择设置，设置好后点击OK。

在Condition里面会显示刚才RSRP设置范围，然后点击<and>键，再点击<IE>,
在里面选择PCC SINR 设置，设置后点击ok

在Counting Rule界面，可看到刚刚设置Serving RSRP 和PCC SINR的阀值范围情况，然后点击<Edit Action>

进入<Counting Operation Expression>界面，设置如下，然后点击OK

在回到Counting Rule界面，点击0K

在回到<counting KPI>界面后，点击OK,分子设置完成。

分母设置：同分子只是设置阀值范围不同，其他一样。
如下：

不同的RSRP和SINR阀值范围设置;

Edit Action 设置：

点击OK，分母设置完成

4）覆盖率显示设置，公式覆盖率=分子、分母

在<custom kpi>界面，桌下角的ADD 菜单选择<calculation KPI>

在<calculation KPI>界面，Name 命名。Data Type选择Float;unit选择%；然后点击Add键，

编辑覆盖率公式，点击OK

回到<calculation KPI>界面，点击0K，指标自定义完成。

在Custom KPI界面的 Group 下拉菜单里选择<Custom>,可以看到刚刚设置的指标，然后点击OK，保存设置

10、GENEX Assistant数据分析：
（1） 基本分析
数据导入后，就可以进行数据分析。相关节点如下图所示：

图1 Assistant分析
如果有多个数据需要分析，可以对数据进行分组，分别分析。

在程序左下角有三个工具栏分别对应工程、图例和指标。具体指标如下图所示：

各种指标的展现方式有多种，包括地图模式、图形模式、表格模式、柱状图模式和饼图模式等。选中需要分析的指标点右键弹出对话框如下图：

l 地图模式：地图窗口用于地理化显示各种测试数据，可以直观的表示数据的地理分布信息。选择需要分析的指标，点击右键，选择“Display on Map”即可。如下图所示：
图2 地图模式呈现示意图

l 表格模式：择需要分析的指标，点击右键，选择“Display on sheet”即可。表格模式按时间顺序列出所查看的数据，便于用户查找数据和进行统计功能。
图3 表格模式呈现示意图

l 图形模式：便于用户查看数据随时间的分布情况。选中需要分析的指标，点击右键，选择“Display on Chart”，即可显示。在普通的图形模式中，X轴代表时间，Y轴代表参数取值。在自定义图形模式中，用户可以自定义X和Y轴所代表的参数。
图4 图形模式呈现示意图

l 柱状图模式：以柱状图方式统计数据的分布情况。选中需要分析的指标，点击右键，选择“Display on Histogram”，即可显示。
图5 柱状图模式呈现示意图

l 饼图模式：以饼图方式统计数据的分布情况。选中需要分析的指标，点击右键，选择“Display on CAKY”，即可显示。
图6 饼图模式呈现示意图

（2） 单小区覆盖分析
在“Map”窗口中，单击，选择某一个小区图层。右键选中的小区选择cellcover。
查看单小区覆盖信息。

（3） 钻取分析结果
在“IE”页签中，右键选择“某一个IE > Display On Map”，打开“Map”视图窗口。
双击某一个路测点，弹出“IE Drill Down”窗口。在“IE Drill Down”窗口中设置钻取的时间范围，Assistant将根据该时间范围内的路测数据来钻取IE的详细指标。单击“OK”。系统对IE下钻完毕后，会自动弹出指标钻取结果的视图窗口。从而针对问题点进行问题分析定位。

图7 数据钻取结果
（4） 导出LTE UE报告
Assistant提供LTE制式的UE预定义报告模板，该模板内包含常用的UE分析指标，满足您基本的分析需求。您可以直接使用该模板生成报告。

图8 LTE UE报告生成
也可以在该模板的基础上，修改指标，定制生成符合实际业务需要的新报告模板。

图9 LTE UE报告模版修改
（5） Query（查询）功能
该功能可以自定义指标查询条件，删选问题点，比如我们要找RSRP和SINR都比较好，但是下载速度偏低的问题点分布，操作如下：
1、 IE栏中query；
2、 右键new query
3、 增加条件ADD，RSRP>-90,SINR>10, PCC DL PHY Throughput<15000

4、 选择要输出的指标,点击OK结束；

11、数据导出统计则需要到前台软件：
打开软件，点击“logfile”按钮选择“Export Data”导入log数据

2）弹出对话框后，选择导出格式选择“CSV”格式

3）点击“Next”按钮后弹出对话框，点击“Add”按钮添加log文件

4）点击“Next”按钮后弹出对话框，选择报表需要的统计项

5）点击“Next”按钮后弹出对话框

6）点击“Start”按钮开始报表统计，统计结果以excel的csv格式文件保存在log文件相应的文件夹中
