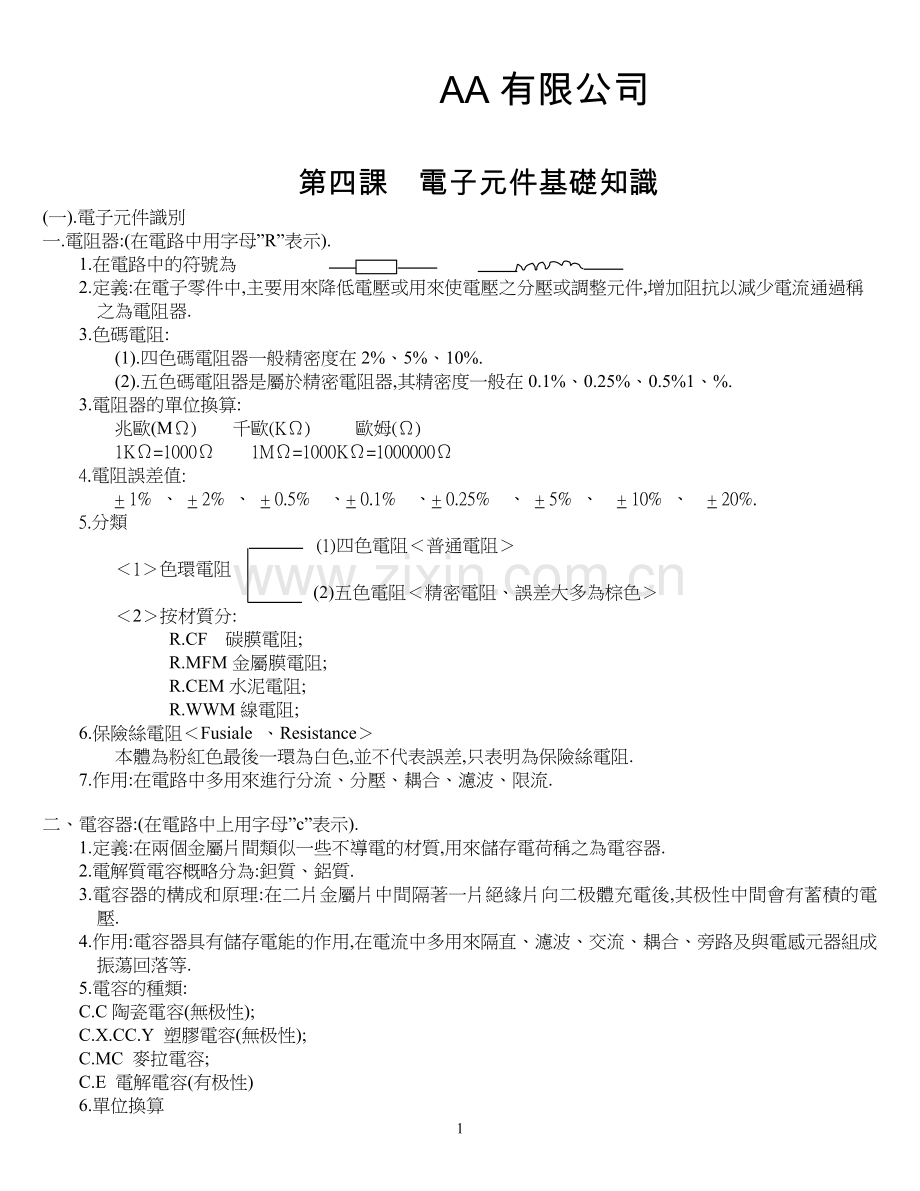

第四課 電子元件基礎知識
(一).電子元件識別
一.電阻器:(在電路中用字母”R”表示).
1.在電路中的符號為
2.定義:在電子零件中,主要用來降低電壓或用來使電壓之分壓或調整元件,增加阻抗以減少電流通過稱之為電阻器.
3.色碼電阻:
(1).四色碼電阻器一般精密度在2%、5%、10%.
(2).五色碼電阻器是屬於精密電阻器,其精密度一般在0.1%、0.25%、0.5%1、%.
3.電阻器的單位換算:
兆歐(MΩ) 千歐(KΩ) 歐姆(Ω)
1KΩ=1000Ω 1MΩ=1000KΩ=1000000Ω
4.電阻誤差值:
+ 1% 、 + 2% 、 + 0.5% 、+ 0.1% 、+ 0.25% 、 + 5% 、 + 10% 、 + 20%.
5.分類
(1)四色電阻＜普通電阻＞
＜1＞色環電阻
(2)五色電阻＜精密電阻、誤差大多為棕色＞
＜2＞按材質分:
R.CF 碳膜電阻;
R.MFM金屬膜電阻;
R.CEM水泥電阻;
R.WWM線電阻;
6.保險絲電阻＜Fusiale 、Resistance＞
本體為粉紅色最後一環為白色,並不代表誤差,只表明為保險絲電阻.
7.作用:在電路中多用來進行分流、分壓、耦合、濾波、限流.

二、電容器:(在電路中上用字母”c”表示).
1.定義:在兩個金屬片間類似一些不導電的材質,用來儲存電荷稱之為電容器.
2.電解質電容概略分為:鉭質、鋁質.
3.電容器的構成和原理:在二片金屬片中間隔著一片絕緣片向二极體充電後,其极性中間會有蓄積的電壓.
4.作用:電容器具有儲存電能的作用,在電流中多用來隔直、濾波、交流、耦合、旁路及與電感元器組成振蕩回落等.
5.電容的種類:
C.C陶瓷電容(無极性);
C.X.CC.Y 塑膠電容(無极性);
C.MC 麥拉電容;
C.E 電解電容(有极性)
6.單位換算
(F)法拉 毫法<mF> 微法<uF> 納法<nF> 皮法<pF>

1F=103mf=106uf=109nf=1012pf

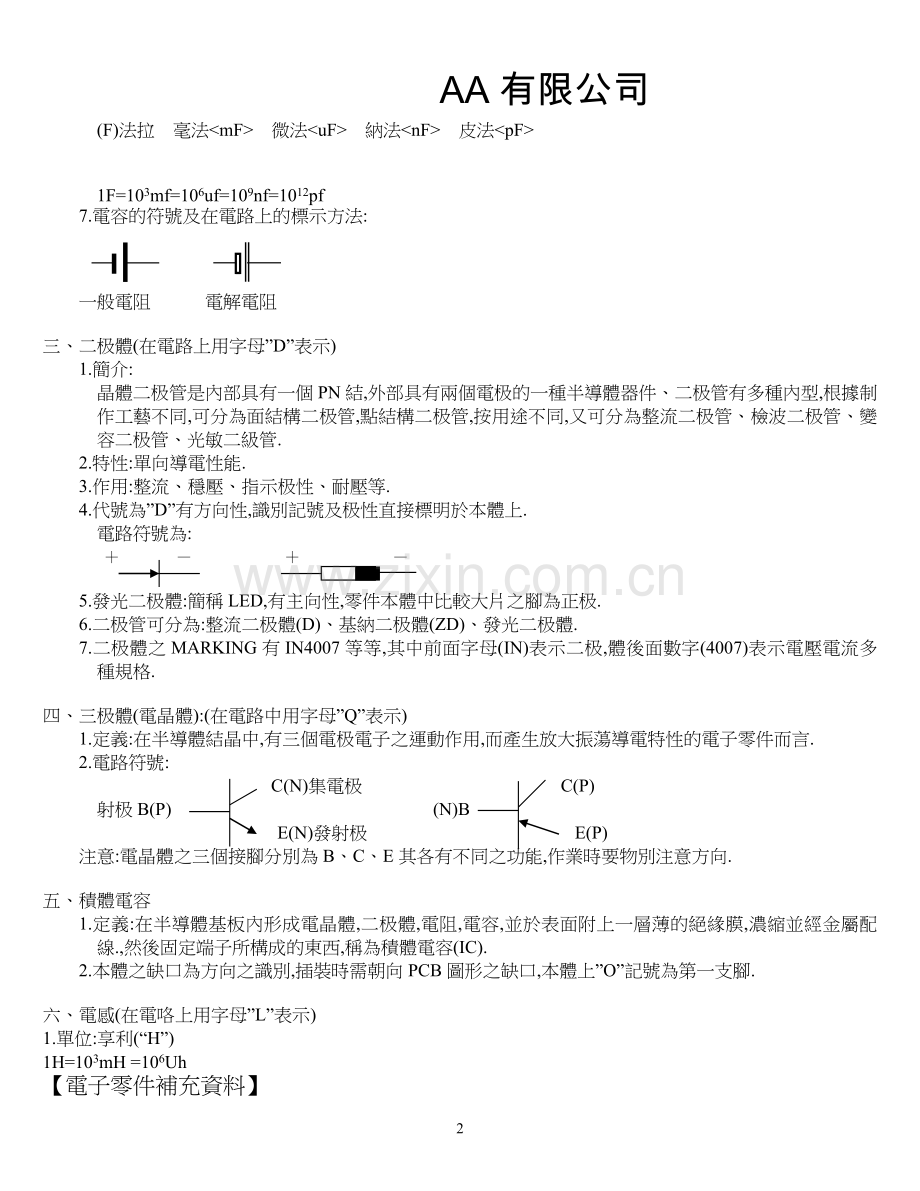

7.電容的符號及在電路上的標示方法:

一般電阻 電解電阻

三、二极體(在電路上用字母”D”表示)
1.簡介:
晶體二极管是內部具有一個PN結,外部具有兩個電极的一種半導體器件、二极管有多種內型,根據制作工藝不同,可分為面結構二极管,點結構二极管,按用途不同,又可分為整流二极管、檢波二极管、變容二极管、光敏二級管.
2.特性:單向導電性能.
3.作用:整流、穩壓、指示极性、耐壓等.
4.代號為”D”有方向性,識別記號及极性直接標明於本體上.
電路符號為:
＋ － ＋ －

5.發光二极體:簡稱LED,有主向性,零件本體中比較大片之腳為正极.
6.二极管可分為:整流二极體(D)、基納二极體(ZD)、發光二极體.
7.二极體之MARKING有IN4007等等,其中前面字母(IN)表示二极,體後面數字(4007)表示電壓電流多種規格.

四、三极體(電晶體):(在電路中用字母”Q”表示)
1.定義:在半導體結晶中,有三個電极電子之運動作用,而產生放大振蕩導電特性的電子零件而言.
2.電路符號:
C(N)集電极 C(P)
射极B(P) (N)B
E(N)發射极 E(P)
注意:電晶體之三個接腳分別為B、C、E其各有不同之功能,作業時要物別注意方向.

五、積體電容
1.定義:在半導體基板內形成電晶體,二极體,電阻,電容,並於表面附上一層薄的絕緣膜,濃縮並經金屬配線.,然後固定端子所構成的東西,稱為積體電容(IC).
2.本體之缺口為方向之識別,插裝時需朝向PCB圖形之缺口,本體上”O”記號為第一支腳.

六、電感(在電咯上用字母”L”表示)
1.單位:享利(“H”)
1H=103mH =106Uh
【電子零件補充資料】
一.印刷線路板
1.簡稱PCB,為英文Printed circuit board的編寫.

2.專用名詞:
(1).零件面:PCB上插零件的那一面.
(2).銅泊面:由銅泊構成的那一面.
(3).絕緣漆:使銅泊表面絕緣的一種涂料,常涂著的在銅泊上.
(4).零件孔:用來插零件的孔.
(5).焊點:PCB上著錫的地方.
(6).銅泊:PCB上導電部份.
(7).徑道:銅泊面導電的細小銅泊.
3.零件腳出PCB長規格在0.8~3.0mm.

二.色環電阻.(增加阻抗的元件,用符號”R”表示,無极性)
(一).按材質分:有碳素萍膜電阻;金屬薄膜電阻;熱敏電阻;金屬氧化膜(水泥)電阻等.
(二).按誤差分:有精密電阻和普通電阻.
1.色環電阻色碼表
0 1 2 3 4 5 6 7 8 9 0.1 0.01
黑 棕 紅 橙 黃 綠 藍 紫 灰 白 金 銀
2.普通色環電阻阻值的計算.
第一色碼
第三色碼
第四色碼
第二色碼

棕
紅
金
綠
表示:1.5k Ώ+5%

阻值（Ώ）=(第一色碼*10+第二色碼)*10的第三色碼次方.
第一色碼
第三色碼
第四色碼
第二色碼
誤差色碼,為棕,,藍,紫或金色
3.精密色碼電阻阻值的計算(一般本體底色為藍色).

棕
紅
綠

棕
藍

表示:5.62k Ώ+1%

阻值(Ώ)=(第一色碼*100+第二色碼*10+第三色碼)*10的第四色碼次方

4.功率:以電阻本體大小區分,從小到大依次為:1/8W,1/4W,1/2W,1W,2W.其它電阻的功率標示在本體上.
5.在PCB上的符號.

R***
R***

6.舊料號中各項的意義
格式:30-F A BBB C D EEE F
(1).30項:代表電阻.
(2).F項:代表電阻呎寸類別,其中F:表示標準呎寸零件;S:表示SMD零件
(3).A項:表示材質類別.其中A:表示碳素薄膜電阻;C:表示金屬薄膜(精密)電阻;G:表示金屬氧化膜(水泥)電阻;J:表示熱敏電阻.
(4).BBB項:表示電阻值,以數字表示,算法同色環相同;其中10A表示:1 Ώ;10B表示:0.1 Ώ;50C表示:0.05 Ώ
(5).C項:表示電阻值誤差,其中:
B表示:+ 0.1% C表示:+0.25% G表示:+2% J表示:+5%
K表示:+10% D表示:+0.5% F表示:+1%
(6).D項:表示功率.其中:8表示1/8W 4表示1/4W 2表示1/2 A表示1W B表示2W
(7).EEE項:表示零件的引腳方式,其中:8表示1/8W 4表示1/4W 2表示1/2 A表示1W B表示2W
(8).F項:球本體呎寸,一般以標準呎寸為空,如為小本體則用字母S表示.如A項為字母C,則此項數字表示阻值為尾數.
如:30-FC112F8SA5 表示 1.15K 1/8W金屬薄膜

三.熱敏電阻
舊料號中各項的意義
格式:30-FJ AAA B CC
1 2 3
EXAMPLE: 30-FJ100L01 30-FJ103L01
1項表示阻值:
例如:103的阻值為10K Ώ 473的阻值為47K Ώ 25A的阻值為2.5 Ώ
2項表示阻值誤差:F:+1% J:+ 5% K: + 10% L:+ 15%
3項表示流水號 02,02,03……

二.電容
儲存電荷的電子元件,用符號C表示.
圓盤型陶瓷電容器度(DIS);金屬化聚乙脂膜電容器(MEF);X電容器(MEX);Y電
器(MEY);云母電容器(MIC);鉭質電解電容器(TAN);聚丙稀膜電容器(PPS);微調整可變電容器(VC).
1.單位.
電容的單位為法拉(F),還有微法(UF),皮法(PF).
2.電解電容

a.极性:除懈電容具有極性外,其餘均無极性,負极一般在負极引腳一則的本體上用一條白色區域表示.
b.方向的規定:在AI的料站表及程序表等指導性資料中,左,右,上,下,前,後等方向指的都是電容負极的朝向.
c.參數的標示:電容的容量及耐壓和耐溫都標示在本體上.

第四課 電子技術測試題2

姓名: 工號: 分數:

一、填空題. (每空為1.5分 共45分)
１．電阻用字母 表示，它的基本單位是：　　　　　其換算關係是　　　　　　　　　　　電阻在線路中的符號有　　　　和　　　　．若有電阻數字標示為5R6J其阻值為　　　　　　　　誤差為　　　　　　　　．
２．電容用字母　　　　表示，它的基本單位是：　　　　　其換算關係是　　　　　　　　　
　　　在電路中的符號為　　　　　電容的定義是　　　　　　　　　　　　　　　　　　　　　
　　　電容在電路中有　　　　　，　　　　　，　　　　　等的作用．若有一電容用數字標示法為236B其容量為 ，誤差　　　　　．
３．電感用字母　　　　　表示，它的基本單位是：　　　　　其換算關係是　　　　　　　　　　在電路中的符號為　　　　　
４．三極管用字母　　表示，它的三個極用字母表示分別為　　　　　　　　，其中　　是集電極．
５．二極管用字母　　表示，在電路中的符號為　　，在電路中的的作用有　　　　和　　　　

二、寫在下列電阻的誤差範圍及阻值．（每道題為2.5分，共35分）
　　１．　472M ４．　1472F ７．　7R6M
２．　030J ５．　22K7J ８．　3901G
３．　754K ６．　394K ９．　4083G
１０．3R3F

棕　藍　黃　金 橙 綠 藍 銀

綠 白 黃 黑 棕 紅 黃 藍 棕 紅

三、寫出下列電容的容值誤差範圍．（每題為2分，共20分）
１．　383D ６．　475C
２．　072J ７．　302J
３．　754B ８．　846G
４．　931F ９．　040M
５．　536K １０．333D

6
