小功率电机产品描述-申请人填(铁壳).doc

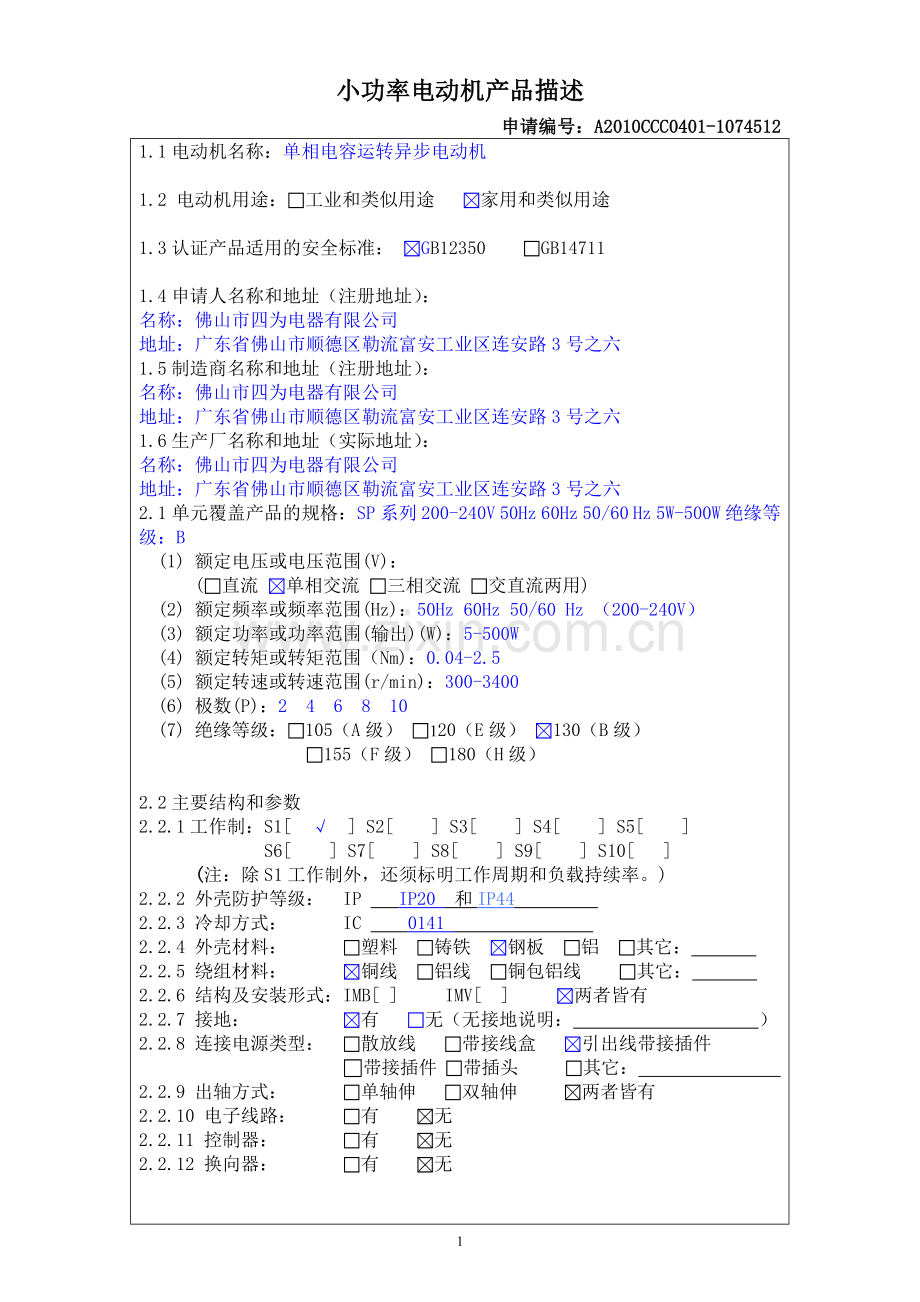

小功率电动机产品描述
申请编号：A2010CCC0401-1074512
1.1电动机名称：单相电容运转异步电动机

1.2 电动机用途：工业和类似用途 家用和类似用途

1.3认证产品适用的安全标准： GB12350 GB14711

1.4申请人名称和地址（注册地址）：
名称：佛山市四为电器有限公司
地址：广东省佛山市顺德区勒流富安工业区连安路3号之六
1.5制造商名称和地址（注册地址）：
名称：佛山市四为电器有限公司
地址：广东省佛山市顺德区勒流富安工业区连安路3号之六
1.6生产厂名称和地址（实际地址）：
名称：佛山市四为电器有限公司
地址：广东省佛山市顺德区勒流富安工业区连安路3号之六
2.1单元覆盖产品的规格：SP系列 200-240V 50Hz 60Hz 50/60 Hz 5W-500W 绝缘等级：B
(1) 额定电压或电压范围(V)：
(直流 单相交流 三相交流 交直流两用)
(2) 额定频率或频率范围(Hz)：50Hz 60Hz 50/60 Hz （200-240V）
(3) 额定功率或功率范围(输出)(W)：5-500W
(4) 额定转矩或转矩范围（Nm)：0.04-2.5
(5) 额定转速或转速范围(r/min)：300-3400
(6) 极数(P)：2 4 6 8 10
(7) 绝缘等级：105（A级） 120（E级） 130（B级）
155（F级） 180（H级）

2.2主要结构和参数
2.2.1工作制：S1[ √ ] S2[ ] S3[ ] S4[ ] S5[ ]
S6[ ] S7[ ] S8[ ] S9[ ] S10[ ]
(注：除S1工作制外，还须标明工作周期和负载持续率。)
2.2.2 外壳防护等级： IP IP20 和IP44
2.2.3 冷却方式： IC 0141
2.2.4 外壳材料： 塑料 铸铁 钢板 铝 其它：
2.2.5 绕组材料： 铜线 铝线 铜包铝线 其它：
2.2.6 结构及安装形式：IMB[ ] IMV[ ] 两者皆有
2.2.7 接地： 有 无（无接地说明： ）
2.2.8 连接电源类型： 散放线 带接线盒 引出线带接插件
带接插件 带插头 其它：
2.2.9 出轴方式： 单轴伸 双轴伸 两者皆有
2.2.10 电子线路： 有 无
2.2.11 控制器： 有 无
2.2.12 换向器： 有 无

2.3 单元型号命名方式说明（型号中每一个代号（或字母）的含义）：
例: YK 口口口-口口口
1 2 3 4
1—电机标称输出功率；2—极数；3—设计序号（用大写字母表示） 4—设计序号（用0-99表示，零可缺省）

2.4 单元覆盖产品的差异说明：
2.4.1 申请单元中有 多 种功率等级。 说明： 电机输出功率：5-500W
2.4.2 申请单元中有 1 种冷却方式。 说明： IC0141
2.4.3 申请单元中有 2 种安装方式。 说明： 立式安装和卧式安装
2.4.4 申请单元中有 2 种外壳防护等级。说明： IP20 和IP44
2.4.5 申请单元中电压等级有： 200V ；220；230V ；240V ；
说明：
2.4.6 申请单元中频率有： 50Hz 60Hz 50/60 Hz
说明：
2.4.7 申请单元中保护方式：
带热保护器 带热熔断器 不带热保护
说明:
2.4.8 申请单元制动方式：
无附加制动装置 有附加制动装置 说明:
2.4.9 其他需说明的差异情况：

2.5 申请单元中覆盖产品的型号规格：（如型号较多，可另附页）
序号
型号
额定
电压
额定频率
额定功率
额定转速
或极数
工作制
绝缘等级
1
YK5-口口口
~
YK500-口口口
200-240V
50Hz 60Hz
50/60Hz
5W-500W
2P；4P；
6P；8P；
10P
S1
B级

2.6 送检样品的型号规格：
样机编号
型号
额定电压
额定频率
额定功率
额定转速
或极数
工作制
绝缘等级
1号
YK500-4
220-240V
50Hz
500W
4P
S1
B级
2号
YK5-4
220-240V
50Hz
5W
4P
S1
B级
3号

2.7关键元器件的制造商、型号、技术参数和认证情况：
运转电容器
制造商
型号
技术参数
认证证书编号
（试验报告编号）
样机中的
使用情况
电压
容量范围

起动电容器
制造商
型号
技术参数
认证证书编号
（试验报告编号）
样机中的
使用情况
电压
容量范围

热保护器
制造商
型号
技术参数
认证证书编号
（试验报告编号）
样机中的
使用情况
电压、电流
动作温度
江苏常胜电器有限公司
BR系列
250VAC；8A
135℃
2002TMP0433CQC
CQC05002014328
良好
常州市常宏同力电器有限公司
KW系列
250VAC；8A
135℃
CQC06002018481
良好
东阳市横店热保护器厂
KSD系列
250VAC；5A
135℃
CQC03012004211
良好
江苏常胜电器有限公司
BR系列
250VAC；8A
130℃
2002TMP0433CQC
CQC05002014328
良好
常州市常宏同力电器有限公司
KW系列
250VAC；8A
130℃
CQC06002018481
良好
东阳市横店热保护器厂
KSD系列
250VAC；5A
130℃
CQC03012004211
良好

热熔断体
制造商
型号
技术参数
认证证书编号
（试验报告编号）
样机中的
使用情况
电压、电流
动作温度

引出线
制造商
型号
技术参数
认证证书编号
（试验报告编号）
样机中的
使用情况
电压
截面积范围
耐温等级

引出线包有不低于电动机绝缘等级的绝缘套管： 有 无

电

源

线

制造商
型号
技术参数
认证证书编号
（试验报告编号）
样机中的
使用情况
电压
截面积范围
耐温等级
鹤山市德兴环球电缆有限公司
RV-90
300/500V
0.5mm2
90℃
2002010105024376
良好
RV-90
300/500V
0.75mm2
90℃
2002010105024376
良好
RV-90
300/500V
1.0mm2
90℃
2002010105024376
良好
中山市森宝电业有限公司
RV-90
300/500V
0.5mm2
90℃
2002010105023131
良好
RV-90
300/500V
0.75mm2
90℃
2002010105023131
良好
RV-90
300/500V
1.0mm2
90℃
2002010105023131
良好
珠海市东部易丰电线电缆有限公司
RV-90
300/500V
0.5mm2
90℃
2003010105054682
良好
RV-90
300/500V
0.75mm2
90℃
2003010105054682
良好
RV-90
300/500V
1.0mm2
90℃
2003010105054682
良好
常州市薛巷电讯元件有限公司
RV-90
300/500V
0.5mm2
90℃
2002010105010114
良好
RV-90
300/500V
0.75mm2
90℃
2002010105010114
良好
RV-90
300/500V
1.0mm2
90℃
2002010105010114
良好
乐庭电线工业（惠州）有限公司
RV-90
300/500V
0.5mm2
90℃
2004010105124312
良好
RV-90
300/500V
0.75mm2
90℃
2004010105124312
良好
RV-90
300/500V
1.0mm2
90℃
2004010105124312
良好
广东领亚电子科技有限公司
RV-90
300/500V
0.5mm2
90℃
2002010105009098
良好
RV-90
300/500V
0.75mm2
90℃
2002010105009098
良好
RV-90
300/500V
1.0mm2
90℃
2002010105009098
良好
浙江兴达电子线缆有限公司
RV-90
300/500V
0.5mm2
90℃
2002010105012462
良好
RV-90
300/500V
0.75mm2
90℃
2002010105012462
良好
RV-90
300/500V
1.0mm2
90℃
2002010105012462
良好

插头
制造商
型号
技术参数
认证证书编号
（试验报告编号）
样机中的
使用情况
电压
电流范围

离心开关
制造商
型号
技术参数
认证证书编号
（试验报告编号）
样机中的
使用情况
电流范围

开关
制造商
型号
技术参数
认证证书编号
（试验报告编号）
样机中的
使用情况
电压
电流范围

耦合器
制造商
型号
技术参数
认证证书编号
（试验报告编号）
样机中的
使用情况

换向器
制造商
型号
技术
参数
换向器类型
换向片材质
认证证书编号
（试验报告编号）
样机中的
使用情况

2.8重要材料的制造商、名称、型号规格和绝缘等级：

制造商
材料名称
材料型号
绝缘等级
样机中的
使用情况
漆

包

线

浙江洪波线缆股份有限公司

聚酯亚胺漆包圆铜线
QZ/N-2
QZ-2
B级；130℃
良好
鹤山市德兴环球电缆有限公司
聚酯亚胺漆包圆铜线
良好
露笑科技股份有限公司
聚酯亚胺漆包圆铜线
良好
张家港市华发电工器材制造有限公司
聚酯亚胺漆包圆铜线
良好
珠海格力电工股份有限公司
聚酯亚胺漆包圆铜线
良好
槽绝缘
常州威邦绝缘材料有限公司

聚脂薄膜
δ0.188
B级
良好
顺德虹桥绝缘材料有限公司
聚脂薄膜
δ0.188
B级
良好
四川东方绝缘材料股份有限公司
聚脂薄膜
δ0.188
B级
良好
佛山杜邦鸿基薄膜公司
聚脂薄膜
δ0.188
B级
良好
相间绝缘
常州威邦绝缘材料有限公司

聚脂薄膜
δ0.188
B级
良好
顺德虹桥绝缘材料有限公司
聚脂薄膜
δ0.188
B级
良好
四川东方绝缘材料股份有限公司
聚脂薄膜
δ0.188
B级
良好
佛山杜邦鸿基薄膜公司
聚脂薄膜
δ0.188
B级
良好
浸渍漆
嘉兴荣泰雷帕司绝缘材料有限公司

绝缘漆
R-831-2
B级
良好
吴江巨峰科技发展有限公司
绝缘漆
EL310
B级
良好

绝缘胶带

绝缘套管
顺德虹桥绝缘材料有限公司
黄腊管/聚氯乙烯玻璃漆管
∮1-∮6
B级
良好
顺德区侨晟绝缘材料有限公司
黄腊管/聚氯乙烯玻璃漆管
∮1-∮6
B级
良好

槽
楔
常州威邦绝缘材料有限公司

聚脂薄膜
δ0.25
B级
良好
顺德虹桥绝缘材料有限公司
聚脂薄膜
δ0.25
B级
良好
四川东方绝缘材料股份有限公司
聚脂薄膜
δ0.25
B级
良好
佛山杜邦鸿基薄膜公司
聚脂薄膜
δ0.25
B级
良好
硅钢片
武汉钢铁集团公司
无取向电工钢带
0.5厚
铁损0.8-1.5
——
良好
鞍钢股份有限公司
无取向电工钢带
——
良好
宝钢股份有限公司
无取向电工钢带
——
良好
马钢股份有限公司
无取向电工钢带
——
良好

2.9 非金属零部件或材料的制造商、名称、型号规格（或牌号）：

制造商
材料名称
型号规格
技术参数
样机中的
使用情况
接线板材料

塑料风扇材料

塑料接线盒材料

绕组骨架材料

塑料机壳材料

塑料换向器材料

塑料集电环材料

塑料刷架材料

塑料齿轮

塑料齿轮箱

产品描述填写说明
⑴ 产品描述各项内容均应根据实际情况如实填写供检测机构核查。
⑵ 在2.1第(3)项中必须填写额定输出功率的范围，如需同时标注额定输入功率的范围，请加以说明。
⑶ 直流、串励、同步电机应在2.1第(5)项中填写额定转速范围。
⑷ 在2.2.1中，除S1工作制外，其余工作制应标明工作周期和负载持续率。
⑸ 在2.2.2中，外壳防护等级应标示准确，对高于IP44等级的电机应给出轴封、接线盒等部位的密封措施。
⑹ 在2.2.7中，如按照相关产品标准或客户协议，产品本身不需要接地装置和接地标志的应加以说明。
⑺ 在2.4.5中，应根据实际情况列出本单元覆盖的所有电压等级（以铭牌标注的电压为准，而不是电压的范围）。
⑻ 如本单元内电机存在其他差异，应在2.4.9中加以说明。
⑼ 在2.4中，须将本单元所覆盖的所有电机型号规格一一列出。（注意：此规格型号表将作为认证完成后出具证书的依据，请务必如实准确的填写。）
⑽ 在2.4中必须按照送样通知的要求，填写出送检样机的规格型号。
⑾ 在2.7、2.8、2.9中须填写出本单元申请报备的所有关键元器件、重要材料、非金属零部件或材料的信息，表中所列各项内容务必填写完整。
⑿ 在2.7、2.8、2.9中，每张表格中的“样机中的使用情况”必须准确填写，供检测机构收到样机后核查。例如：
运转电容器
制造商
型号
技术参数
认证证书编号
（试验报告编号）
样机中的
使用情况
电压
容量范围
电子有限公司A
CBB61
400V
0.4-30μF
CQCxxxxxxxxxxx
1号样机使用
电子有限公司B
CBB61
450V
0.4-30μF
CQCxxxxxxxxxxx
2号样机使用
电子有限公司C
CBB61
500V
0.4-30μF
CQCxxxxxxxxxxx
3、4号样机使用
-
-
-
-
-
-
其中样机编号须与2.6表保持一致。

9
