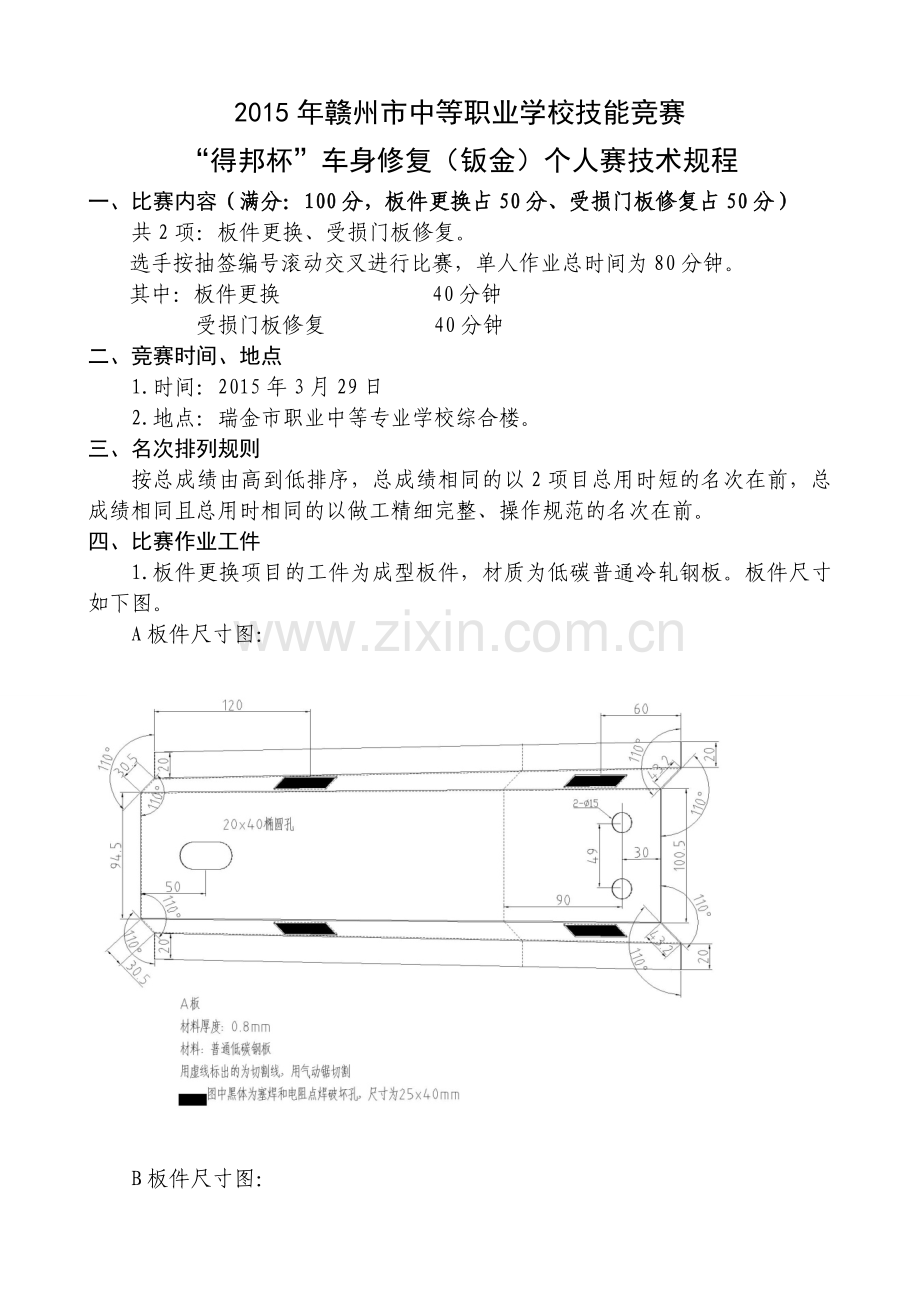

2015年赣州市中等职业学校技能竞赛
“得邦杯”车身修复（钣金）个人赛技术规程
一、比赛内容（满分：100分，板件更换占50分、受损门板修复占50分）
共2项：板件更换、受损门板修复。
选手按抽签编号滚动交叉进行比赛，单人作业总时间为80分钟。
其中：板件更换 40分钟
受损门板修复 40分钟
二、竞赛时间、地点
1.时间：2015年3月29日
2.地点：瑞金市职业中等专业学校综合楼。
三、名次排列规则
按总成绩由高到低排序，总成绩相同的以2项目总用时短的名次在前，总成绩相同且总用时相同的以做工精细完整、操作规范的名次在前。
四、比赛作业工件
1.板件更换项目的工件为成型板件，材质为低碳普通冷轧钢板。板件尺寸如下图。
A板件尺寸图：

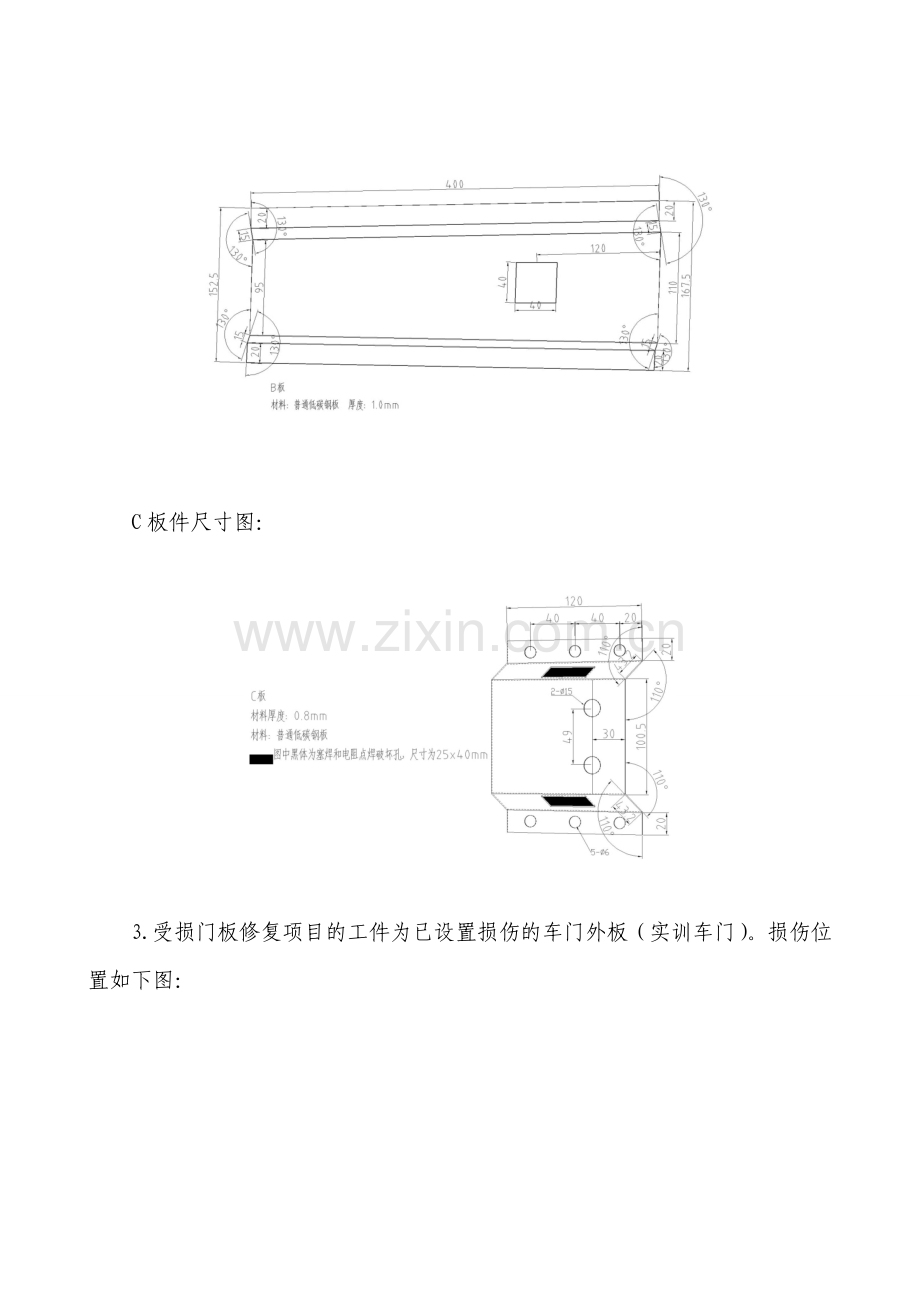

B板件尺寸图：

C板件尺寸图：

3.受损门板修复项目的工件为已设置损伤的车门外板（实训车门）。损伤位置如下图：

五、实操比赛计分和考核要求。
1.板件更换。
（1）作业要求。
在40分钟内对提供的板件（A、B、C板件）进行电阻点焊、测量、画线、切割、定位、保护焊等操作。
1）A、B板件使用气体保护焊或电阻点焊焊接在一起。
a.先对A板件测量、画线，确定焊接位置（如下图）。

b．A、B定位后，用气体保护焊或电阻点焊焊接在一起，每边10个焊点（如下图）。

2）板件的切割分离。
a．在A板上画切割线（如下图）。

b.然后把需要更换的板件切割分离（如下图）。

3)C板件进行定位、焊接。
把C板件安装在AB板件组合焊件上，进行气体保护焊的塞焊和对接焊：按图示位置对板件进行气体保护焊塞焊（注：直径6mm的塞焊孔已经加工好，不需要选手进行打孔操作）。按图示位置进行气体保护焊对接焊，对接焊要求采用连续点焊方式进行焊接，整条焊缝都要进行焊接。焊接时要求采用立焊姿势（如下图）。

（2）操作程序。
1）选手按照工作人员指示进入比赛场地。
2）裁判确认选手号码是否与比赛程序相符。
3）裁判给选手提供A、B板件和保护焊或电阻点焊焊接练习的焊片。
4）选手1分钟准备，裁判计时，比赛开始。
5）选手穿戴个人防护用品。选手未穿戴好防护用品便开始操作，裁判要制止并要求选手穿戴好防护用品。
6）选手A、B板件进行组合、夹紧、定位。
7）选手调整气体保护焊和电阻点焊设备、试焊，试焊时要求自行进行破坏性试验。然后把A板和B板件焊接起来。注：破坏性试验后的焊片要交给裁判评分。
8）在A板件上进行划线、切割，去除需要更换的A板部分板件，裁判进行部分项目评分后选手再进行清洁工作。注：去除的部分A板要给裁判评分。
9）裁判把C板交给选手，选手把C板安装在AB组合件上，定位、夹紧，使用气体保护焊进行塞焊和对接焊按要求进行焊接。
10）选手把操作完毕的工件交给裁判，裁判在工件上标注选手的号码。
11）比赛时间到，选手未完成操作，裁判要停止选手比赛，收回工件，在工件上标注选手的号码。
12）选手焊接结束后关闭焊接设备，清洁、清理场地，按照裁判指示退场，由工作人员引导选手返回休息区。
13）裁判对选手的操作进行评分，重新调整设备、整理场地，等待下一位选手比赛。
14）当日比赛结束后，要进行工件的测量评分。每个选手的工件评判后要单独包装封存，以便复查。
15）比赛中由于设备故障问题导致比赛中断，裁判要停表，待设备调整好后补足剩余比赛时间。
（3）考核要点。
安全防护、设备调整及操作、切割尺寸、定位准确性、焊接缺陷、焊点大小、焊点间距、焊点与边缘距离、焊接质量、5S等。
（4）技术要求。
1）电阻点焊焊接技术要求。
a.焊件的焊点上有熔穿孔、气孔＞1mm、飞溅物≥3个、焊点外圈不连续、焊点颜色全部变蓝等缺陷判定此焊点不合格。
b.电阻焊点直径≥4mm。
2）气体保护焊焊接技术要求。
a.焊件的焊疤上有熔穿孔，气孔＞3个，不正确熔化＞1mm，咬边长度＞5mm，二次焊接，飞溅物≥10个等缺陷判定此焊疤不合格。
b.对接焊的焊疤宽度：工件正面： 5mm≤焊疤宽度≤10mm
　　　　　　　　　　　　 工件背面：焊疤宽度≤5mm
c.对接焊工件夹缝宽度：≤1.5mm
d.塞焊的焊疤直径： 工件正面：6mm≤焊疤直径≤9mm
工件背面：焊疤直径≤7mm
e.焊疤高度： 正面焊疤最大高度≤2mm
3.受损门板修复
（1）受损门板项目的受损位置及尺寸图片、作业要求：
在40分钟内，对实训车门外板上的长100mm，宽40mm，深11mm的条形凹陷（漆膜已破坏）进行修复，凹陷损伤穿过车身线。

（注意：条形凹陷为纵向，凹陷损伤穿过车身线。损伤长度由两部分组成共100mm，车身线上部为30mm,车身线下部为70mm；损伤宽度为40mm；损伤深度为11mm。）
选手对凹陷部位分析、打磨、合理使用工具及设备，按正确工艺进行损伤修复。
（2）考核要点
安全防护、设备调整及操作、修复后形状、5S等。
修复后技术要求如下：
1）打磨后裸金属为椭圆状，长轴240mm,短轴160mm。
2）凹陷部位修复后高度低于原表面，差值≤1mm。
3）车身线、钢板曲率应与专用卡尺吻合，不能超出±1mm。曲率卡尺测量位置见下图：

5）凹陷部位修复后高度不得高于原表面。
6）凹陷部位修复后不得有孔洞。
六、比赛需要工量具、配件辅料和设备
1.选手自备：安全鞋
2.赛点提供：
一
板件更换项目
编号
器材名称
型号及规格
数量
备注
1
电阻点焊机
多功能汽车钣金修复机
1台
赛点提供
2
气体保护焊机
半自动二氧化碳保护焊机
1台
赛点提供
3
工具车

2台
赛点提供
4
钳工台

2台
赛点提供
5
台虎钳

1台
赛点提供
6
C型大力钳
P37M11A
1把
赛点提供
7
焊接大力钳
P38M11A 11’
1把
赛点提供
8
斜嘴钳
P106A
1把
赛点提供
9
划针
MTC155
4支
赛点提供
10
气动环带打磨机

1把
赛点提供
11
气动焊点去除钻
JAG-1015
1把
赛点提供
12
钻头（平头钻）
8mm
20个
赛点提供
13
气动切割锯
JAT-1011
2台
赛点提供
14
气动切割锯条
JAT-10T18
80件
赛点提供
15
可互换钣金维修快拆组（护手錾子套装）
AG-010141
4套
赛点提供
16
样冲
M64105S
4把
赛点提供
17
玻璃纤维柄圆头锤
M0416
4把
赛点提供
18
钢板尺
300mm
6把
赛点提供
19
钢板尺
500mm
6把
赛点提供
20
直角钢板尺
500mm
6把
赛点提供
21
铁条（自制）
300×20×10mm
4根
赛点提供
22
焊接铁桌
70×50×90cm
4张
赛点提供
23
电阻点焊试焊片
125mm×35mm×1mm
若干
赛点提供
24
电阻点焊试焊片
125mm×35mm×0.8mm
若干
赛点提供
25
气体保护焊试焊片
125mm×35mm×0.8mm
若干
赛点提供
26
气体保护焊试焊片
125mm×70mm×1mm
若干
赛点提供
27
气体保护焊试焊片
125mm×70mm×0.8mm（有15个6mm孔）
若干
赛点提供
28
焊接防粘膏

若干
赛点提供
29
焊丝
牌号：AWS-70S-6
直径：0.6mm
若干
赛点提供
30
游标卡尺
MTC1200
1把
赛点提供
31
游标卡尺
MTC1300
1把
赛点提供
32
自变色焊接头盔
自变色
6个
赛点提供
33
焊接面罩
无色透明
6个
赛点提供
34
耳罩

4个
赛点提供
35
棉纱手套

20副
赛点提供
36
焊接手套

6副
赛点提供
37
焊接护腿

4副
赛点提供
38
焊接工作服

4套
赛点提供
39
瓶装保护气
二氧化碳25%氩气75%（混合气）
6瓶
赛点提供
40
黑、白记号笔

各10支
赛点提供
二
门板修复项目
编号
器材名称
型号及规格
数量
备注
1
钣金快修组合工具

4套
赛点提供
2
门板测量专用卡尺

4套
赛点提供
3
平挫
MF07A
8把
赛点提供
4
气动环带打磨机
JAS-0451
(10*330MM)
4把
赛点提供
5
轨道式自生成真空打磨机
JAS-1020-5HE
(5”)
6台
赛点提供
6
6件套汽车钣金工具组
AG010030A
4套
赛点提供
7
圆口大力钳
P32M10A
10把
赛点提供
8
直口大力钳
P30M10A
10把
赛点提供
9
砂纸
60目、80目
各200张
赛点提供
10
塞尺（自制）
1mm
2个
赛点提供
11
耳罩

4个
赛点提供
12
棉纱手套

20副
赛点提供
13
防尘口罩

100副
赛点提供
14
护目镜
无色透明
10个
赛点提供
15
气管（配公母快速接头）
内径8mm（公制）
若干
赛点提供
16
门板支架

1个
赛点提供
编号
其他物品
名称
型号及规格
数量
备注
1
电源插座
220V配10m线
5个
赛点提供
2
抹布

20块
赛点提供
3
工作帽

4顶
赛点提供
