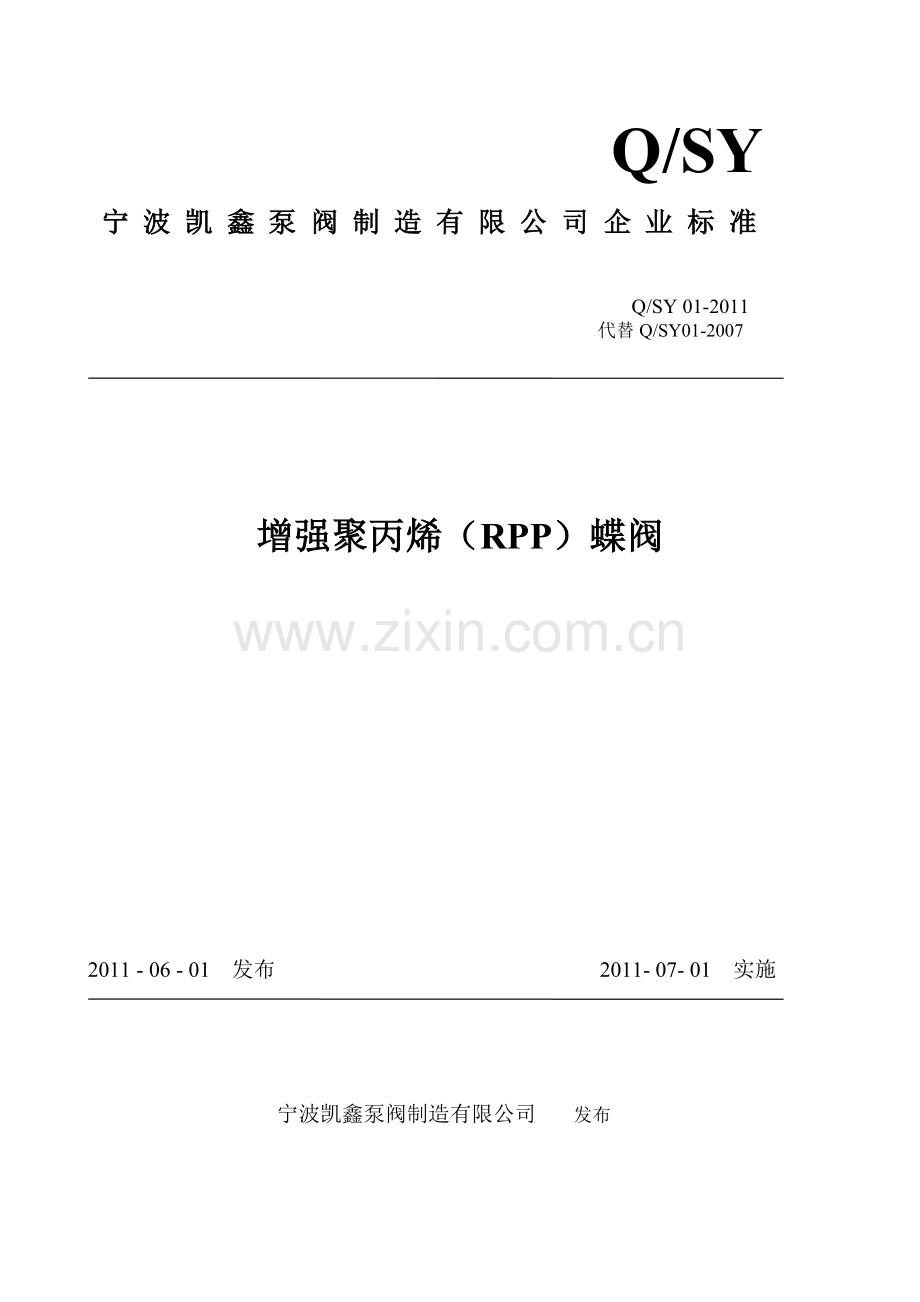

增强聚丙烯(RPP)蝶阀.doc

Q/SY
宁 波 凯 鑫 泵 阀 制 造 有 限 公 司 企 业 标 准

Q/SY 01-2011
代替Q/SY01-2007

增强聚丙烯（RPP）蝶阀

2011 - 06 - 01 发布 2011- 07- 01 实施

宁波凯鑫泵阀制造有限公司 发布

Q/SY01-2011

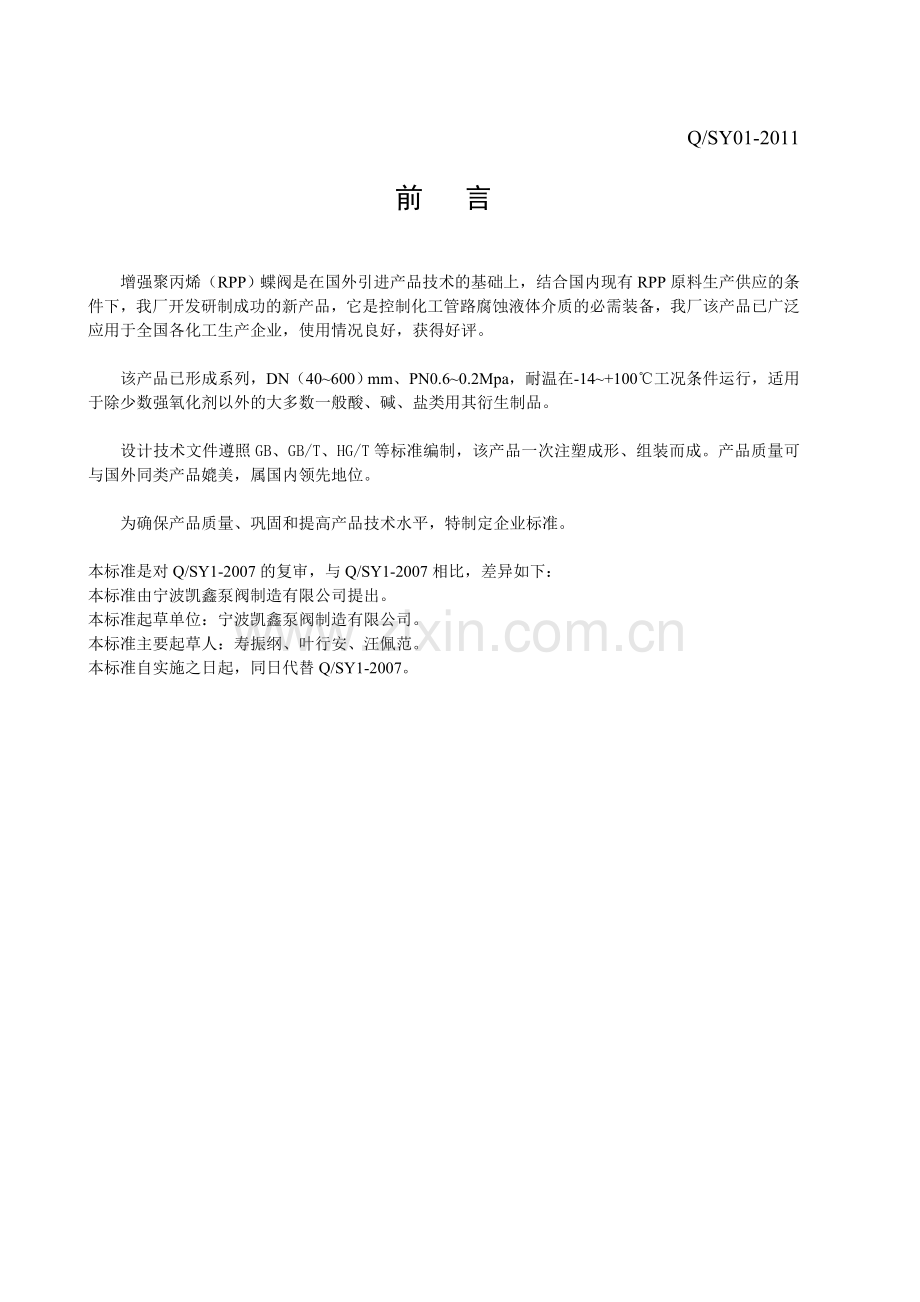

前 言

增强聚丙烯（RPP）蝶阀是在国外引进产品技术的基础上，结合国内现有RPP原料生产供应的条件下，我厂开发研制成功的新产品，它是控制化工管路腐蚀液体介质的必需装备，我厂该产品已广泛应用于全国各化工生产企业，使用情况良好，获得好评。

该产品已形成系列，DN（40~600）mm、PN0.6~0.2Mpa，耐温在-14~+100℃工况条件运行，适用于除少数强氧化剂以外的大多数一般酸、碱、盐类用其衍生制品。

设计技术文件遵照GB、GB/T、HG/T等标准编制，该产品一次注塑成形、组装而成。产品质量可与国外同类产品媲美，属国内领先地位。

为确保产品质量、巩固和提高产品技术水平，特制定企业标准。

本标准是对Q/SY1-2007的复审，与Q/SY1-2007相比，差异如下：
本标准由宁波凯鑫泵阀制造有限公司提出。
本标准起草单位：宁波凯鑫泵阀制造有限公司。
本标准主要起草人：寿振纲、叶行安、汪佩范。
本标准自实施之日起，同日代替Q/SY1-2007。

Q/SY01-2011

增强聚丙烯(RPP)蝶阀
1. 范围

本标准规定了D71X、D371X增强聚丙烯（RPP）蝶阀的产品分类、要求、试验方法、检验规则和标志、包装、运输及储存。
本标准适用于工作温度-14~100℃；D71X系列DN40~100 mm，PN为0.6 Mpa；DN100~150 mm，PN为0.5 Mpa；D371X系列DN150，PN为0.5 Mpa；DN200，PN为0.4 Mpa；DN250~400 mm，PN为0.3 Mpa；DN450~600 mm，PN为0.2 Mpa，增强聚丙烯（RPP）蝶阀，（以下简称蝶阀）。

产品适用的介质除少数强氧化剂以外的一般酸、碱、盐类以及其衍生制品。

2. 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 12220-89 通用阀门 标志
GB 12238-89 通用阀门 法兰和对夹连接蝶阀
GB/T 13927-92 通用阀门 压力试验

3. 产品分类
3.1 产品型号

Q/SY01-2011
3.2 产品型号规格及性能参数按表1规定
表1
产品型号
公称通径mm
工作温度℃
公称压力Mpa
适用介质
重量Kg
D71X-6S
40
-14~+100
0.6
耐一般酸、碱、盐类以及其衍生制品
1.2
D71X-6S
50
-14~+100
0.6
耐一般酸、碱、盐类以及其衍生制品
1.3
D71X-6S
65
-14~+100
0.6
耐一般酸、碱、盐类以及其衍生制品
1.7
D71X-6S
80
-14~+100
0.6
耐一般酸、碱、盐类以及其衍生制品
2.3
D71X-6S
100
-14~+100
0.6
耐一般酸、碱、盐类以及其衍生制品
4
D71X-5S
125
-14~+100
0.5
耐一般酸、碱、盐类以及其衍生制品
4.8
D71X-5S
150
-14~+100
0.5
耐一般酸、碱、盐类以及其衍生制品
5.5
D371X-5S
150
-14~+100
0.5
耐一般酸、碱、盐类以及其衍生制品
5.5
D371X-4S
200
-14~+100
0.4
耐一般酸、碱、盐类以及其衍生制品
19
D371X-3S
250
-14~+100
0.3
耐一般酸、碱、盐类以及其衍生制品
28
D371X-3S
300
-14~+100
0.3
耐一般酸、碱、盐类以及其衍生制品
34
D371X-3S
350
-14~+100
0.3
耐一般酸、碱、盐类以及其衍生制品
52
D371X-3S
400
-14~+100
0.3
耐一般酸、碱、盐类以及其衍生制品
78
D371X-2S
450
-14~+100
0.2
耐一般酸、碱、盐类以及其衍生制品
76
D371X-2S
500
-14~+100
0.2
耐一般酸、碱、盐类以及其衍生制品
84
D371X-2S
600
-14~+100
0.2
耐一般酸、碱、盐类以及其衍生制品
105
D371X-1.5S
700
-14~+100
0.15
耐一般酸、碱、盐类以及其衍生制品

D371X-1S
800
-14~+100
0.1
耐一般酸、碱、盐类以及其衍生制品

D371X-1S
1000
-14~+100
0.1
耐一般酸、碱、盐类以及其衍生制品

3.3 产品结构形式及主要尺寸见图1、表2及图2、表3

图1 手柄式

Q/SY01-2011

表2

单位为mm
公称通径DN（mm）
尺寸
D1
D2
D3
L1
L
H1
n — Φ
40
47
110
150
200
39
163
4-18
50
56
125
160
220
40
167
4-18
65
71
145
185
220
46
172
4-18
80
85
160
195
280
46
196
8-18
100
105
180
215
280
54
190
8-18
125
131
210
250
300
70
255
8-18
150
153
240
285
300
74
272
8-22

图2 涡轮式

表3

单位为mm
公称通径DN（mm）
尺寸
D1
D2
D3
L1
L
H1
n — Φ
150
153
240
285
180
74
241
8-22
200
204
295
340
180
87
282
8-22
250
255
350
395
180
114
312
12-22
300
307
400
445
180
114
343
12-22
350
358
460
505
180
127
373
16-22
400
389
515
580
240
140
438
16-22
450
446
565
615
240
152
456
20-26
500
494
620
670
260
152
488
20-26
600
590
725
780
260
178
553
20-26
700
640
825
895
300
181
650
24-30
800
750
950
1015
350
240
750
24-33
1000
930
1160
1230
350
236
950
28-36

Q/SY01-2011
4. 要求

4.1 蝶阀应符合标准的要求，并按照公司规定程序批准的设计图样及技术文件制造。
4.2 蝶阀公称通径及正负偏差应符合3.2条，表1规定。
4.3 蝶阀结构长度L按GB12221标准，并符合3.3条表2、表3规定。
4.4 蝶阀阀体等受压部件按3.2条表1和GB/T13927标准，按其公称压力的1.5倍，进行水压试验，按5.3条表4规定保压、无结构损伤。
4.5 蝶阀密封压力试验按GB/T13927标准，以公称压力的1.1倍进行水压力试验，按5.3条表4规定保压、无泄漏。
4.6 蝶阀的注塑件表面应光洁、无气孔、划痕、裂纹等，无明显变形等症状。
4.7 阀体转动应轻快灵活，无阻卡现象。

5. 试验方法

5.1 蝶阀通径结构外形件尺寸用游标卡尺，内卡及精度1.0级的钢直尺度等工具测量，实测数据应符合设计图样允许的公差值。
5.2 目测蝶阀表面有无气孔、划伤、裂纹等缺陷。
5.3 转动手柄或手轮，阀杆转动是否轻快灵活，启闭有无阻卡现象。
5.4 检查蝶阀手柄或涡轮箱指示针是否与“开”“关”方向一致。
5.5 上专用试压台，进行压力试验，按GB/T13927规定试压，检查是否有泄漏现象。
5.5.1 仪器仪表工装
（1）阀门电动试压泵。
（2）压力表表面刻度1.6Mpa，精度1.0级。
（3）阀门试验台及封头法兰，其中一法兰有进水孔。
（4）计时器、分秒表。
5.6 蝶阀阀体强度压力试验和密封压力试验按GB/T13927 规定进行，试验压力持续时间按表4规定、部件应无损伤，密封无泄漏。
表4
公称通径DN mm
项目
≤50
65~200
250~450
≥500
壳体持续时间
≥15
≥60
≥180
≥180
密封持续时间
≥15
≥15
≥30
≥60

6. 检验规则

6.1 蝶阀须经工厂质检部门检验合格，附有检验员代号印章的产品检验合格证方可出厂。
6.2 本标准4.2、4.3、4.4、4.5、4.6、4.7为蝶阀出厂检验一项目，逐台测试，有一项不达标，则该产品为不合格。
6.3 本标准蝶阀型式检验项目，为第3.4章规定的全部要求。每年做一次每次抽三台进行检验，如一台中有一个项目不合格需加倍抽样复检，复检时如一台中的有一个项目不合格，则该次产品为不合格。
6.4 当原材料配方更改，生产工艺条件有较大变化或国家质检机构和用户提出要求时应做型式检验。
Q/SY01-2011
7 标志、包装、运输和储存
7.1 标志
蝶阀应按GB12220通用阀门标志规定设置产品铭牌，注册商标，产品型号，公称通径（DN），公称压力PN，适用温度、生产厂名。
7.2 包装
7.2.1 出厂产品的包装应满足运输的要求，每台蝶阀用塑料薄膜包装放入包装箱内，用塑料带箍扎，对大口径蝶阀用薄膜包扎后装入木箱，并用铁带条箍扎。
7.2.2 包装正面应印有注册商标、产品名称、标准代号、规格、数量、净重、毛重、箱体背面应印有塑料阀门、防雨、轻装、轻卸、切勿抛摔等字样。
7.2.3 蝶阀包装箱内应附有样本说明书，耐腐蚀介质表，产品合格证，装箱单。
7.3 运输
蝶阀包装运输过程中要置于平稳位置，不得上压重物，防止抛摔撞击。
7.4 储存
蝶阀应储存在干燥的室内，堆放整齐，不允许露天存放，防止损坏，应远离火源。
