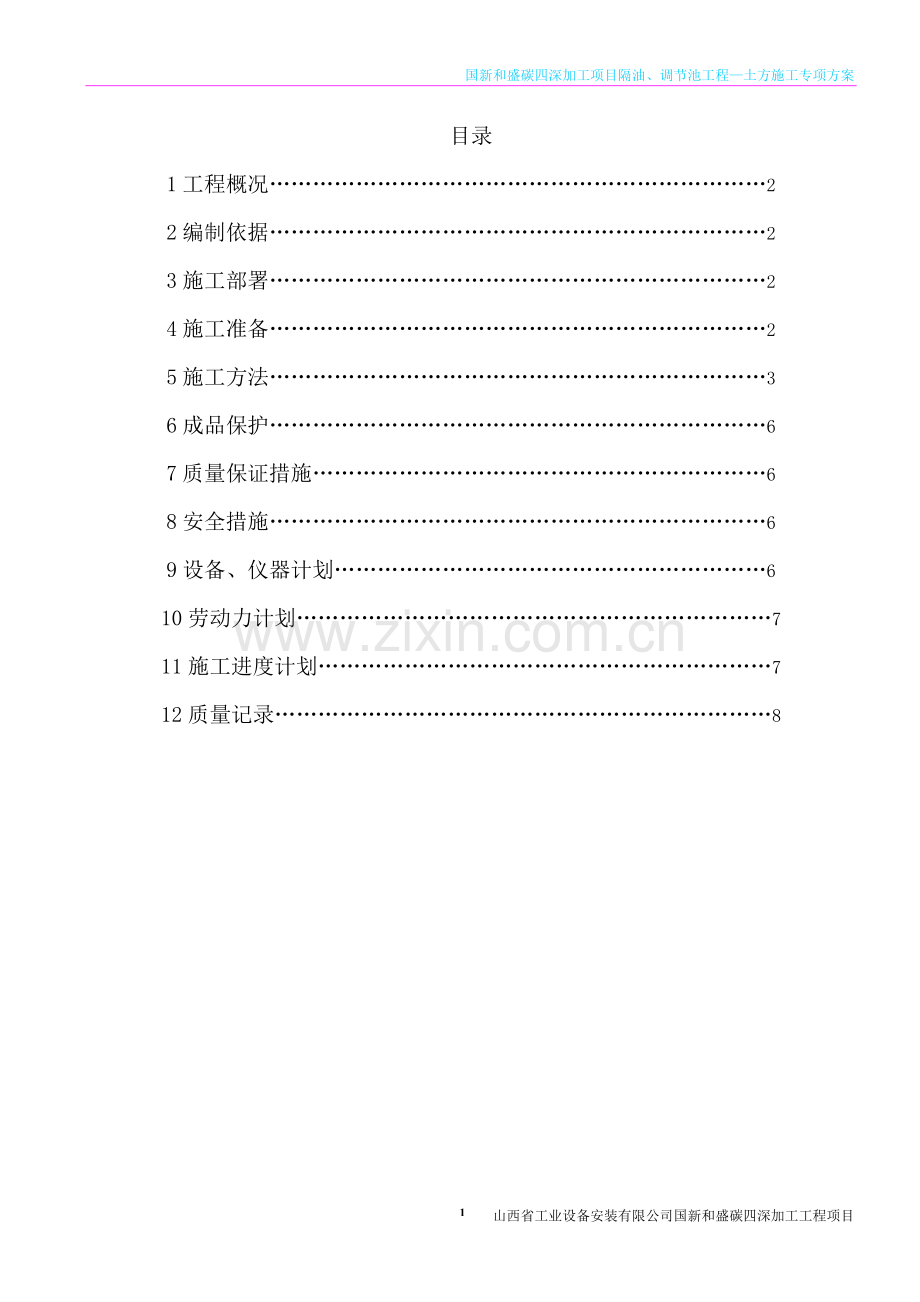

目录
1工程概况……………………………………………………………2
2编制依据……………………………………………………………2
3施工部署……………………………………………………………2
4施工准备……………………………………………………………2
5施工方法……………………………………………………………3
6成品保护……………………………………………………………6
7质量保证措施………………………………………………………6
8安全措施……………………………………………………………6
9设备、仪器计划……………………………………………………6
10劳动力计划…………………………………………………………7
11施工进度计划………………………………………………………7
12质量记录……………………………………………………………8

土方开挖施工方案
1 工程概况
工程名称：山西国新和盛新能源有限公司20万吨/年碳四深加工建设工程生产污水处理设施隔油、调节池
建设地点：晋中市榆次区南要村
主要功能：生产污水处理设施隔油、调节池
主要结构设计使用年限：50年
抗震设防烈度：8度
主要结构形式：钢结构
2 编制依据
2.1工程施工图纸
2.2《建筑基坑支护技术规程》（JGJ120-2012）
2.3《工程测量规范》（GB50026-2007）
2.4《建筑机械使用安全技术规程》（JGJ33-2012）
2.5《建筑地基处理技术规范》（JGJ79-2012）
2.6《建筑工程施工质量验收统一标准》（GB50300-2013）
2.7《建筑施工安全检查标准》（JGJ59-2011）
2.8《建筑地基处理技术规范》（JGJ79-2012）
2.9《建筑施工土石方工程安全技术规范》（JGJ180-2009）
2.10《建筑深基坑工程施工安全技术规范》（JGJ311-2013）
2.11《建筑基坑工程监测技术规范》（GB50497-2009）
2.12本公司质量、环境、职业健康安全管理体系程序文件和各项规章制度
3 施工部署
本工程为全场管架，轴线A01-A31a为主线，在厂区中间马路西侧，A31b-A35通往汽车装卸平台,B01-B15通往废酸，C10-C18通往空分空压,D1-D8通往软化水,E01-E09通往污水处理站,G01-G03通往中控,H01-H04通往总变.在基坑开挖前要先修好临时道路,先从不影响其他地方施工的地方开挖.土方采用机械开挖.开挖深度2.2m-3.0m。为了保证边坡稳定，对边坡开挖放坡坡度为0.28。基坑上口做土防护堤预防地面水流入基坑内，以保证基坑内无积水。
4 施工准备
4.1土方开挖前应联系好挖、运土机械并办理好施工协议。
4.2开挖前，按设计图纸的要求，用经纬仪及水平仪分别放出挖土范围及挖土深度，并在土方工程施工中，经常测量和校核平面位置、水平标高和边坡度等是否符合设计要求及施工方案要求，平面控制木桩和水准点也应分期复测和检查是否正确。
4.3放好基础定位桩及控制桩，撒好基坑的开挖灰线，必须经过检验合格，并办完预检手续。
4.4基坑边界周围应设防护堤，且应避免漏水、渗水进入坑内。
4.5夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并合理安排开挖顺序，防止错挖或超挖。
4.6熟悉图纸，施工做好技术安全交底。
4.7与各专业协调配合，对周边建筑物、管线及基坑布置监测控制点，且已测取初始值。
4.8基坑周围的构筑物、管线等保护措施已落实。
4.9基坑开挖，材料已落实到现场。实。
5施工方法
5.1土方开挖采用反铲挖掘机挖、汽车外运。采用挖掘机坑边作业，自卸车运至指定弃土场。为保证基坑开挖中连续高效率出土，机械设备完好率必须达到100% ；弃土场要事先联系好并确定好汽车行走路线；加快开挖速度，减少土体挠动，确保达到周边环境和结构位移不超过规定警戒值范围 。
5.2坡度确定：为了确保边坡稳定，对基坑采用台阶式放坡，开挖深度6.2m。根据山西山西国新和盛新能源有限公司20万吨/年碳四深加工建设工程《岩土工程详勘察报告》（详堪 ），本工程土质为湿陷性黄土，经强夯处理过的土质。依据《建筑地基基础工程施工技术与质量验收标准规范》，确定放坡系数宜为1:0.7（高:宽），不加支撑，开挖示意如下图。

土方开挖平面图

3100m

3100m

2.17m 2m 2.17m 14.9m 2.17m 2m 2.17m

土方开挖1-1剖面图
5.3基坑开挖分两步挖成，挖掘机首先从坑上挖到-4m(挖深3100mm),再在坑下挖到-7.2m(挖深3100mm)。
5.4挖掘机沿挖方边缘移动时，机械距离边坡上缘的宽度不得小于基坑深度的1／2。
5.5挖到标高后，坑底用装载机铲平以便桩位放线。
5.6土开挖采用人机配合的方法，机械采用大挖机特别要注意开挖深度，控制好基坑底标高，预留200-300由人工挖除，注意不能扰动基地土。
5.7在开挖过程中，应随时检查边坡状态。根据土质变化情况，应做好基坑的支撑准备，以防坍塌。
5.8在机械施工挖不到的土方，应配合人工随时进行挖掘，并用手推车运到机械挖到的地方，以便及时用机械挖走。
5.9修帮和清底。在距槽底设计标高50cm槽帮处，放出水平线，钉上小木桩，然后用人工将暂留土层挖走。同时由两端轴线（中心线）引桩拉通线（用小线或铅丝），检查距槽边尺寸，确定槽宽标准，以此修整槽边，最后清除槽底土方。
5.10槽底修理铲平后，进行质量检查验收。
5.11开挖基坑的土方，在场地有条件堆放时，一定留足回填需要的好土；多余的土方，应一次运走，避免二次搬运。
6成品保护
6.1对定位标准桩、轴线引桩、标准水准点、龙门板等，挖运土时不得撞碰，也不得在龙门板上休息。并应经常测量和校核其平面位置、水平标高和边坡是否符合设计要求。定位标准桩和标准水准点也应定期复测和检查是否正确。
6.2土方开挖时，应防止道路等发生下沉和变形。必要时应与建设单位或设计单位协商，采取防护措施，并在施工时进行沉降或位移观测。
6.3施工中如发现有文物或古墓等，应妥善保护，并应及时报请当地有关部门处理，方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等，应加以保护。在敷设有地上或地下管线、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防止损坏管线，造成事故。
7质量保证措施
7.1开挖基坑不得超过基底标高。如个别地方超挖时，其处理方法应取得设计单位的同意，不得私自处理。
7.2基坑开挖后应尽量减少对基土的扰动。如遇基础不能及时施工时，可在基底标高以上预留30cm土层不挖，待做基础时再挖。
7.3应严格按施工方案规定的施工顺序进行土方开挖施工，应注意宜先从低处开挖，分层、分段依次进行，形成一定坡度，以利排水。
7.4基坑底部的开挖宽度和坡度，除应考虑结构尺寸要求外，应根据施工需要增加工作面宽度，如排水设施等所需的宽度。
8 安全措施
8.1建立以项目经理为主，由安全员及施工员组成的安全领导班子，建立健全安全管理责任制，并落实到人。
8.2项目部要对入场劳务人员进行安全教育，考核合格后方可进入现场作业。劳务队负责人要与项目部签定安全生产责任状，对劳务人员安全生产负主要责任。
8.3基坑开挖后坑边及时搭设防护拦杆，护拦用钢管扣件搭设，红白相间油漆，高度不低于1.20m，在基坑两米处设置防护拦杆。
8.4机械施工区域禁止非作业人员进入场地内。挖掘机工作回转半径范围内不得站人或进行其他作业。挖掘机、装载机卸土，应待整机停稳后进行，不得将铲斗从运输汽车驾驶室顶部越过；装土时任何人都不得停留在装土车上。
8.5挖掘机操作和汽车装土行驶要听从现场指挥；所有车辆必须严格按规定的路线行驶，防止撞车。
8.6挖掘机行走和自卸汽车卸土时，必须注意上空电线，不得在架空输电线路下工作；如在架空输电线一侧工作时，垂直与水平距离分别不得小于2.5m与4～6m（110～220KV时）。
8.7夜间作业，机上及工作地点必须有充足的照明设施，在危险地段应设置明显的警示标志和护栏。
8.8夜间作业，机上、工作面及现场道路必须有充足的照明设施，在转弯、坡道等危险地段应设置明显的警示标志和拦杆。
8.9不得在作业场所打闹、嘻戏，严禁酒后上岗作业。任何人不得在基坑内作与施工无关事情，严禁人员在基坑壁角休息，防止坑壁失稳或落物伤人的意外事故发生。
8.10配备专职安全员现场巡视，进入施工现场的人员，必须佩戴合格齐全的劳保用品。各施工队劳务人员要有明显的标识标记，对违章人员要及时进行安全教育，必要时进行处罚。
8.11开挖期间，除应确保施工人员人身安全外，应另派员对基坑四周的渗漏水等情况进行密切检查，发现问题及时报告有关人员研究方案，及时处理。同时应密切注意四周建筑物、管线的安全，根据监测结果确定处理方案。
8.12开挖过程中出现变形过大或变形发过速率过快时，立即停止相应范围的土方开挖，必要时采取回填措施以控制围护体的变形发展。施工现场预备一些抢险应急设备及材料，如增加临时钢支撑、沙包、水泥、钢筋、喷浆机具及施工机具等，以备急需。
8.13开挖土方不得堆放在基坑附近，防止静载过大，导致基坑壁不稳。
9 设备、仪器计划

序号
名称
规格型号
数量
备注
1
挖掘机
1m3
1台

2
装载机
50
1台

3
自卸汽车
20t
2辆

4
钢卷尺
5m
2把

5
水准仪
DS3
1台

6
经纬仪
JDE2
1台

7
钢卷尺
50m
2把

10劳动力计划

工种
投入劳动力情况（人）
备注
管理人员
3

技术人员
2

资料员
1

质量员
1

安全员
1

电工
2

司机
5

清槽工
5

11质量记录
13.1工程地质勘查报告。
13.2工程定位测量记录。
13.3土方开挖工程质量验收记录。
13.4隐蔽工程验收记录。
13.5技术交底记录。
13.6地基验槽记录。

8
山西省工业设备安装有限公司国新和盛碳四深加工工程项目
