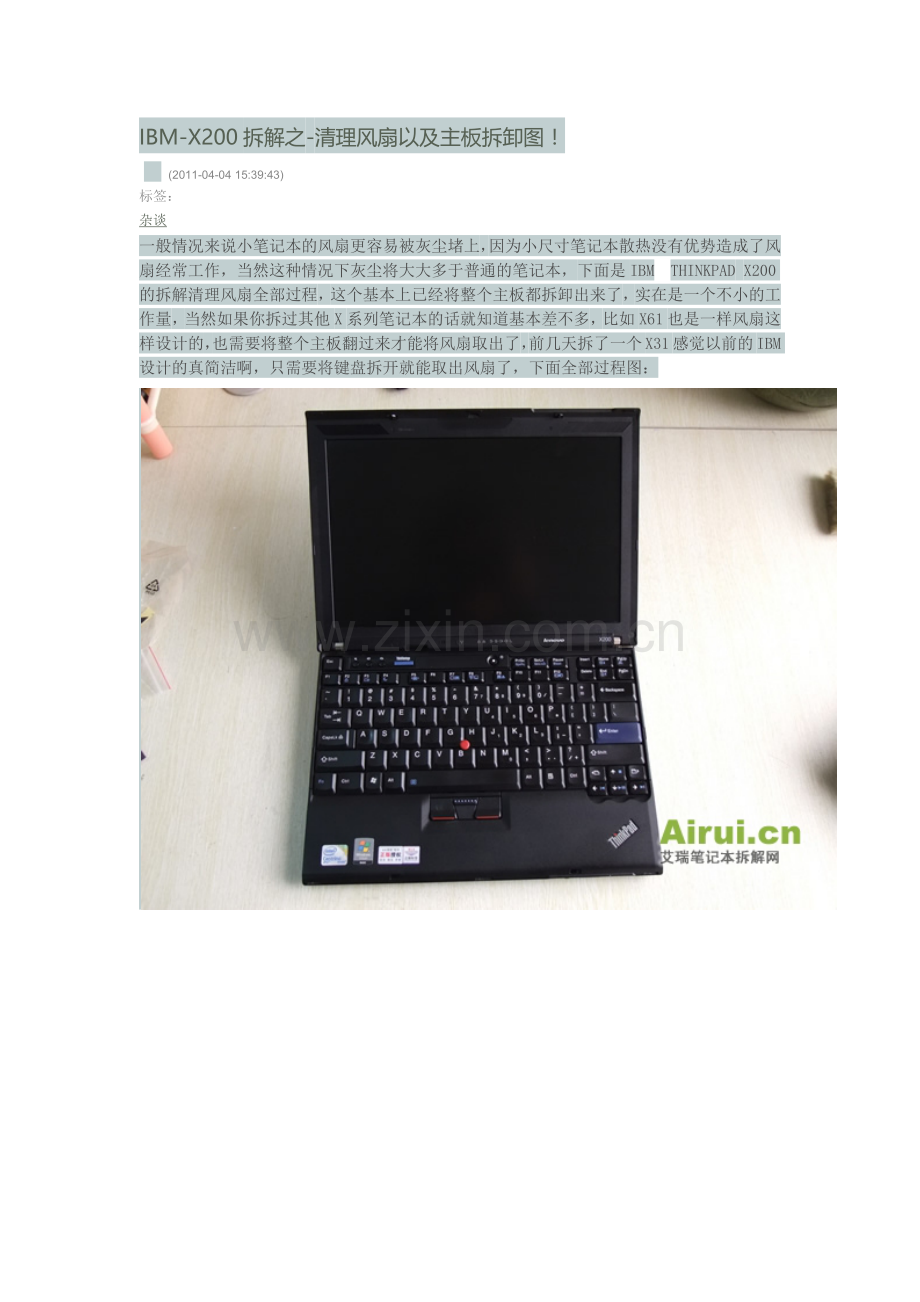

IBM-X200拆解之-清理风扇以及主板拆卸图！
  (2011-04-04 15:39:43)
标签：
杂谈

一般情况来说小笔记本的风扇更容易被灰尘堵上，因为小尺寸笔记本散热没有优势造成了风扇经常工作，当然这种情况下灰尘将大大多于普通的笔记本，下面是IBM THINKPAD X200的拆解清理风扇全部过程，这个基本上已经将整个主板都拆卸出来了，实在是一个不小的工作量，当然如果你拆过其他X系列笔记本的话就知道基本差不多，比如X61也是一样风扇这样设计的，也需要将整个主板翻过来才能将风扇取出了，前几天拆了一个X31感觉以前的IBM设计的真简洁啊，只需要将键盘拆开就能取出风扇了，下面全部过程图：

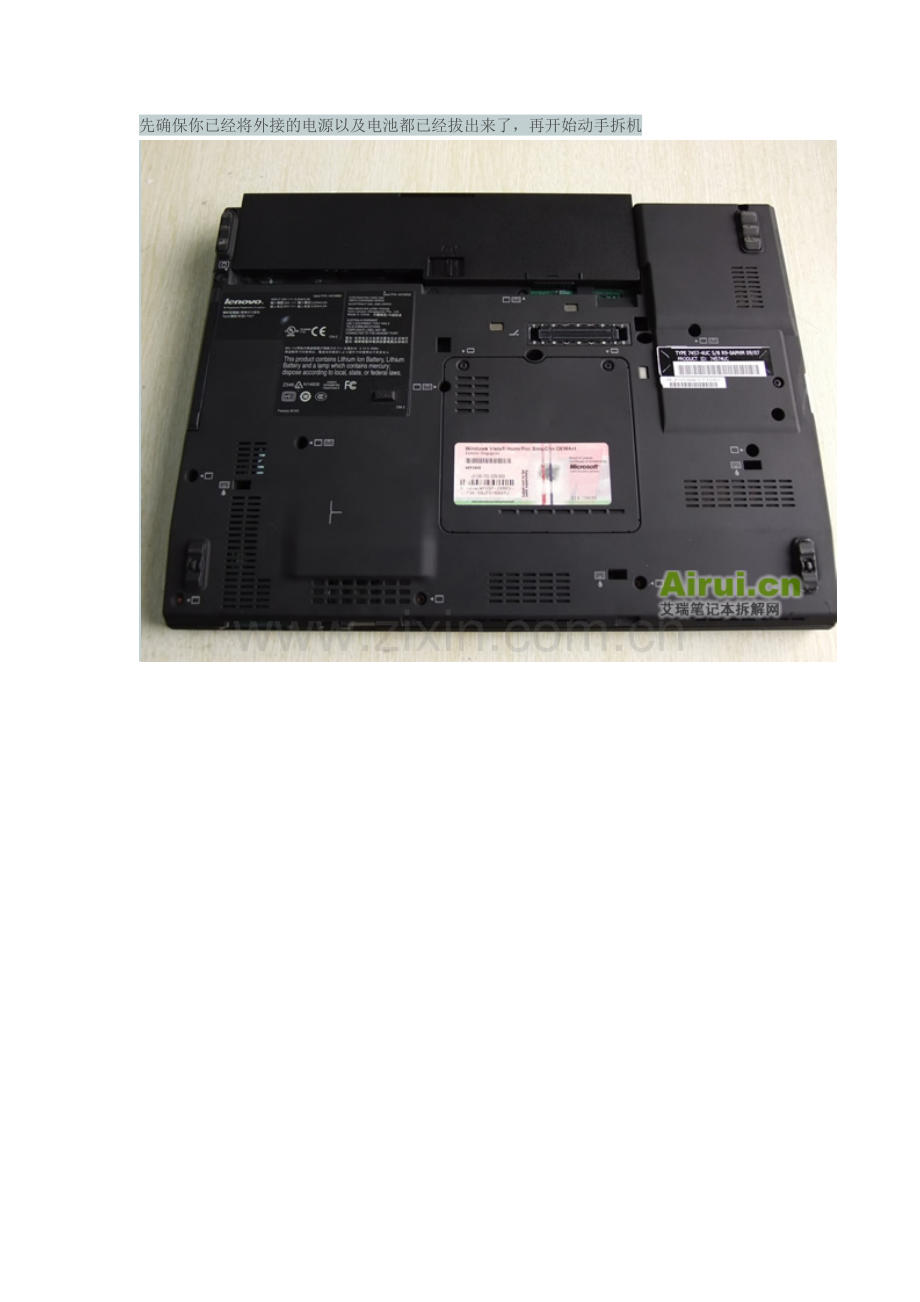

先确保你已经将外接的电源以及电池都已经拔出来了，再开始动手拆机

下面是电池的锁孔位置来一张特写图片

下面我们开始动手吧，下面图片中如果是带一个键盘符号的就表示是固定键盘的螺丝，如果还有一个方块符号表示拆卸掌托的螺丝

基本上背面的螺丝我们全部拆走，是所有的背面固定螺丝

然后将thinkpad X200笔记本的键盘往前面推，即可取出键盘

键盘提起来一点

X200的键盘下面还有数据排线连接主板的。这个和X61 X60设计基本是一样的

键盘的排线接口处我们来一张特写

X200的键盘也是和X61通用的。

键盘的背面有点小区别，已经有很多的镂空设计，以便减轻整个笔记本的重量

下面就是掌托了，和X61设计有点区别就是X200的掌托已经不和那个U型架子连接在一起

掌托上面基本都没有数据排线，当然如果你的带指纹识别的话这里可能还会有个指纹的数据线

已经将掌托以及键盘等配件从主板上拆卸下来了，下面就是我们需要清理风扇的过程了

右边中间位置就是这台X200笔记本的硬盘，右边下就是无线网卡以及读卡器的位置

来一张右下角位置的特写，X200的无线网卡以及一些接口板也在这里

风扇位置在左上角位置，处理器也在这里哦

主板的BIOS电池就是下面的这个黄色小纽扣电池

下面我们需要将固定屏幕排线位置的螺丝拧开以及将排线拿出来

插播下。。。如果要拆主板，我们还需要将硬盘从主板中抽出来，如下图将后盖的螺丝拧开

硬盘上面都会有个小塑料提手，我们抽出硬盘就可以了

来一张硬盘的特写吧，两个用来给减震的脚垫

这里是硬盘的一个数据排线位置，有个小卡口将数据线卡在主板上，将这个卡口打开

已经打开卡口将排线出去来

最上面的这个铝片我们也需要拆卸的

如果需要拆卸主板的话，得线从这里将无线网卡从这里拆开，有2个螺丝固定，以及上面的天线也需要拔掉

最后别忘记了，这里有一个VGA的螺丝接口，需要拧开

用一般的六角螺丝刀就能拧开

下面就可以将X200的笔记本主板从D面中取出来了哦

D壳的一个特写

主板正面的特写

D面使用了一个铝镁合金的结构，一般高端商务笔记本才会使用这种材质

好了，我们已经将X200的主板从主机上面拆卸下来了，下面就是正面的一个特写

背面的特写，X200的风扇以及处理器等都在这里了

拧开上面固定的螺丝以及风扇的电源线，这个X200风扇的电源线就在下面图中

处理器以及南桥的位置，我们需要清理上面已经老化的硅脂

风扇如果有噪音的话最好单独的取出来，然后清理干净最后上润滑油

风扇上面的螺丝是可以拧开的，可以将上面的扇叶取出来

已经将风扇拆开，X200的基本上风扇设计和T61 T410等都一样

上面的灰尘已经被我清理干净了

如果有条件的话，最好使用一些清洁剂将上面的灰尘清理干净

然后上一些润滑油在上面

X200笔记本内存如果需要升级的话，只需要将后盖打开然后将内存固定的两个弹片就可以取出内存了

以上就是整个X200笔记本拆机的详细过程+
