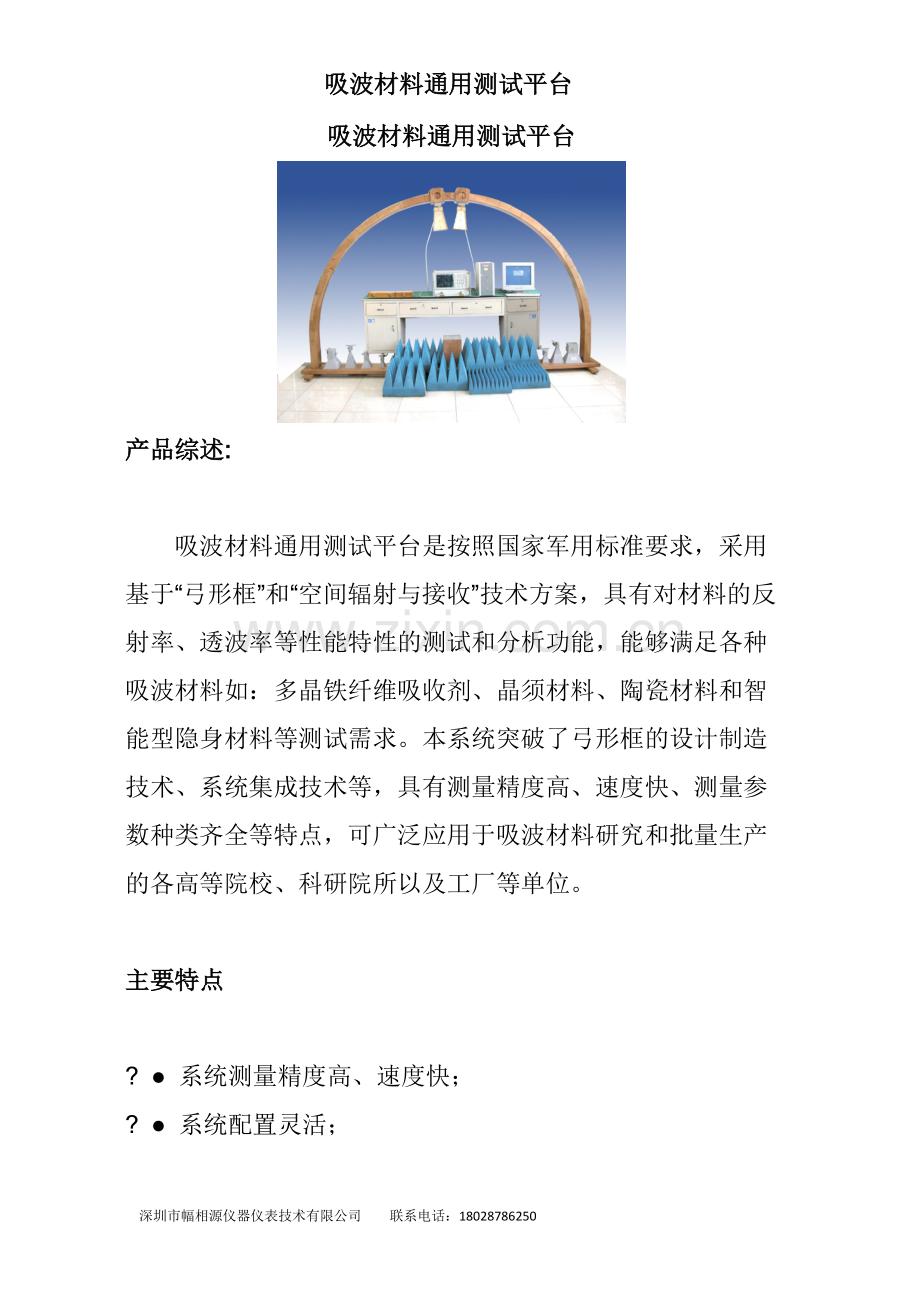

吸波材料通用测试平台
吸波材料通用测试平台

产品综述:

　　吸波材料通用测试平台是按照国家军用标准要求，采用基于“弓形框”和“空间辐射与接收”技术方案，具有对材料的反射率、透波率等性能特性的测试和分析功能，能够满足各种吸波材料如：多晶铁纤维吸收剂、晶须材料、陶瓷材料和智能型隐身材料等测试需求。本系统突破了弓形框的设计制造技术、系统集成技术等，具有测量精度高、速度快、测量参数种类齐全等特点，可广泛应用于吸波材料研究和批量生产的各高等院校、科研院所以及工厂等单位。

主要特点

? ● 系统测量精度高、速度快；
? ● 系统配置灵活；
?

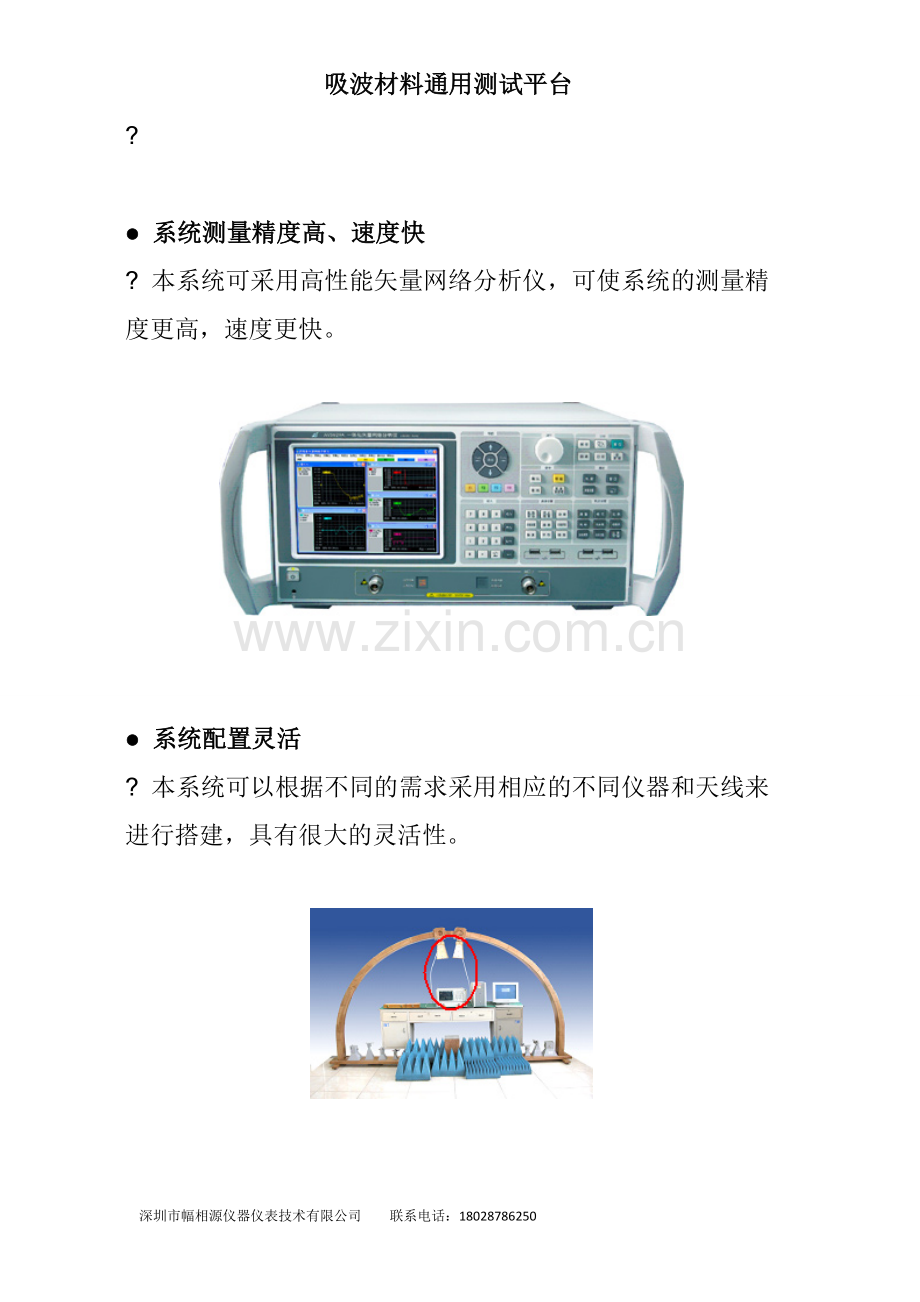

● 系统测量精度高、速度快
? 本系统可采用高性能矢量网络分析仪，可使系统的测量精度更高，速度更快。

● 系统配置灵活
? 本系统可以根据不同的需求采用相应的不同仪器和天线来进行搭建，具有很大的灵活性。

典型应用及示例1
? 吸波材料通用测试平台具有对材料的反射率、透波率等性能特性的测试和分析功能。根据不同的需求可以采用相应的不同仪器和天线来进行搭建，具有很大的灵活性。

? 上图为本系统典型反射率测试应用之一：收发天线摆放在弓形框上，将标准金属板放在样板支架上，在主控计算机的控制下矢量网络分析仪通过发射天线将信号发射出去，发射信号通过金属板反射到接收天线(此时相当于全反射)，最后矢量网络分析仪接收到此反射信号，获得一组数据；然后用待测RAM样板替换标准金属板，系统再获取一组数据。通过两组数据相比可以得到被测样品的反射率。计算机通过GPIB总线获得测量数据，可以进行显示、打印、储存等后续操作。

典型应用及示例2

? 上图为本系统典型反射率测试应用之二：收发天线摆放在弓形框上，将标准金属板放在样板支架上，在主控计算机的控制下AV1487系列信号源源通过发射天线将信号发射出去，发射信号通过金属板反射到接收天线(此时相当于全反射)，最后AV4036系列频谱仪接收到此反射信号，获得一组数据；然后用待测RAM样板替换标准金属板，系统再获取一组数据。通过两组数据相比可以得到被测样品的反射率。计算机通过GPIB总线获得测量数据，可以进行显示、打印、储存等后续操作。

技术规范
参数名称
技术指标
频率范围
2～110GHz(根据选用的仪器有所不同)
极化方式
HH,VV(需要用户选配对应的收发天线)
工作方式
扫频测量
重复性
优于±0.5dB
准确度
优于±1.7dB

订货信息
● 测试方案一：矢量网络分析仪方案
序号
名称
型号
数量
1
微波毫米波矢量网络分析仪
AV3629等
1台
2
弓形框
按用户要求自制
1只
3
根据测试频段配置测试天线

各1对
4
连接电缆

2根
5
计算机

1台
6
打印机

1台
7
GPIB接口卡/LAN

1个
8
系统机柜

1套
9
用户手册

1套
10
质量检验合格证

1个
● 测试方案二：频谱仪+合成源
序号
名称
型号
数量
1
频谱分析仪
AV4036等
1台
2
合成扫频信号源
AV1487等
1台
3
倍频源模块系列
AV1241X系列
1个
4
频谱仪扩频模块
AV1271X系列
1个
5
弓形框

1只
6
根据测试频段配置测量天线

各1对
7
连接电缆

2根
8
计算机

1台
9
打印机

1台
10
GPIB接口卡/LAN

1个
11
系统机柜

1套
12
用户手册

1套
13
质量检验合格证

1个

深圳市幅相源仪器仪表技术有限公司 联系电话：[phone]
