广联达中地沟的画法及屋面找坡层计算.docx

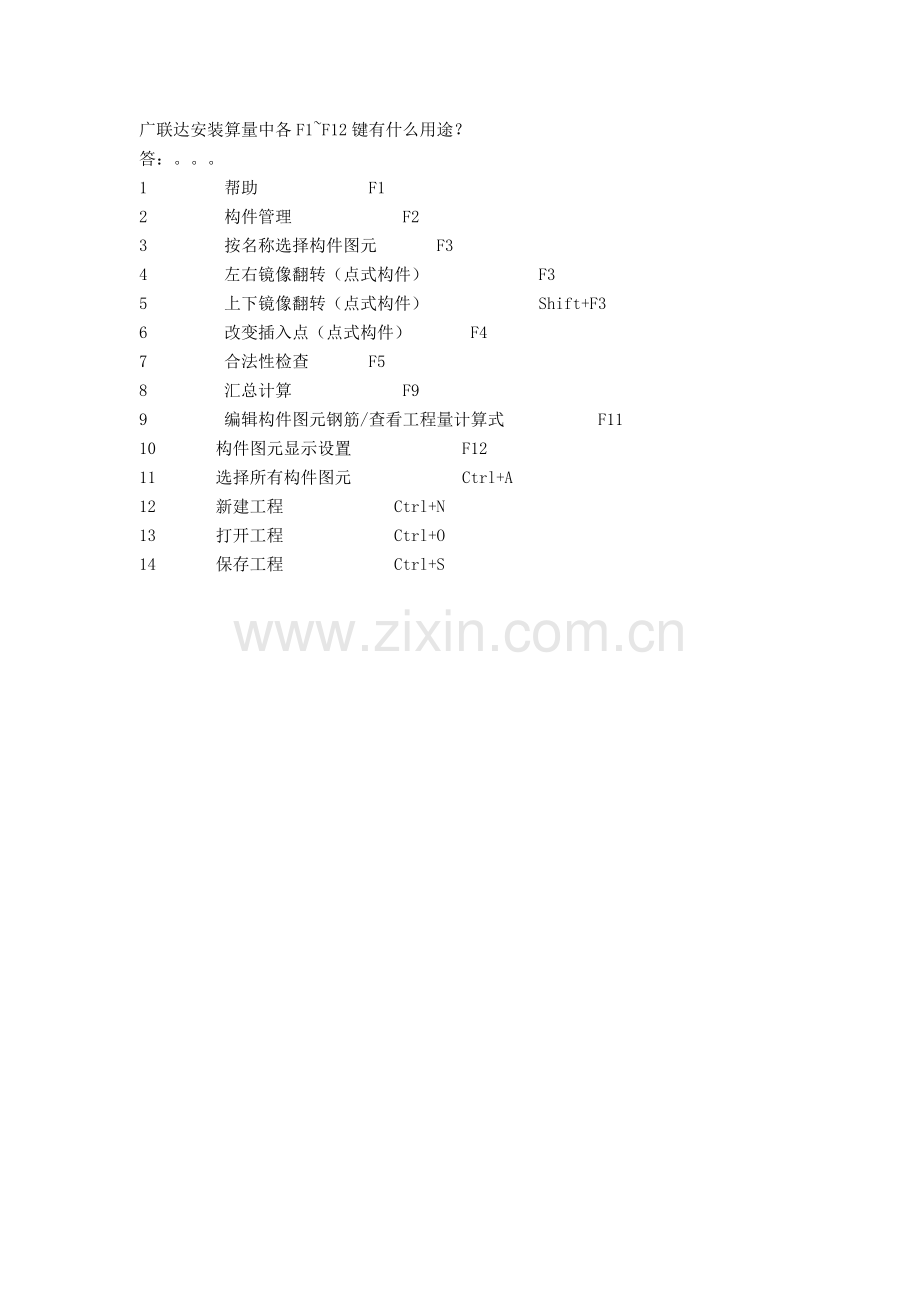

广联达安装算量中各F1~F12键有什么用途？
答：。。。
1     帮助       F1
2     构件管理       F2
3     按名称选择构件图元    F3
4     左右镜像翻转（点式构件）       F3
5     上下镜像翻转（点式构件）       Shift+F3
6     改变插入点（点式构件）    F4
7     合法性检查    F5
8     汇总计算       F9
9     编辑构件图元钢筋/查看工程量计算式      F11
10    构件图元显示设置       F12
11    选择所有构件图元       Ctrl+A
12    新建工程       Ctrl+N
13    打开工程       Ctrl+O
14    保存工程       Ctrl+S

屋面找坡层计算

比如炉渣混凝土找坡层，最薄处30mm。
可以套用地面垫层里的子项。
1、用屋面放坡的宽度*1/2*坡度系数+最薄处的厚度，举个例子，假如你的屋面是16米宽的，找平是一份为二，既从中间分开想两遍找坡度，那么你屋面放坡的宽度为8.0m，最薄处为20mm，坡度系数为2%，那么你的平均厚度为8.0*1/2*0.02+0.02=0.1m，这个是根据三角形的公式来的，你可以算一下。
1、找坡层厚度得计算方法：
最薄处厚度+（找坡长度*坡度系数）/2=找坡层的平均厚度
这个公式简单快捷。
2、这是另一个，麻烦点。
最薄30mm，最厚的尺寸：30+（水流方向长度*坡比人2%）
例：某建筑物 X方向屋面净尺寸为40米；
             Y方向屋面净尺寸为15米；
            水流方向为Y向的一半，坡比为2%
           ：8500mm*2%+30mm=200mm；
         平均厚度：（200+30）/2=115mm
       总体积=40*15*0.115=69m3
