美的-东芝开利合资公司设计规范 规范编号：QJ/MK34.001-2005a

单根导线命名方法
（发布日期：2005-12-3）
1 范围
本标准规定了单根导线的命名方法。
本标准适用于空调系统中强电部分的单根导线的命名设计。
弱电线体（电控部分用于连接＋12V、＋5V、弱电地等数字电路、信号电路的线体）命名暂时不按本标准要求。
2 定义
本标准采用下列定义。
单根导线符合GB 5023.1-1997《额定电压４５０/７５０ Ｖ及以下聚氯乙烯绝缘电缆 第１部分：一般要求》，用于空调电控部分强电连接的导电线体，其横截面积0.5mm2～3.5mm2，并且线体两端有符合相关国家标准的连接器件（或夹紧件）。
3 单根导线命名
单根导线命名分为两个部分：导线名称和导线的规格型号。
3.1 单根导线的名称命名如下：

3.1.1 单根导线的附属特征1：
一般该部分描述体现的是导线是否带有护套（硅橡胶自熄管或者PVC管等），此描述需与线体的规格型号中的描述相配套。若没有类似附属特征，则此段命名省略。
3.1.2 单根导线颜色：
指明导线颜色（红色、黄色等），但作为特殊用途的接地线，一般为黄/绿色（对于欧陆式协调系统标称）或者绿色（对于美式系统标称）。因此将用于空调系统与大地连接的单根导线，颜色部分信息简称为：黄绿色接地线或绿色接地线。其余用途的单根导线，线体颜色不做特别规定。
3.1.3 单根导线的附属特征2：
一般该部分描述体现的是导线一端或两端是否带有数码套管及其数码套管上的标识（标识可以为数字或者字母等），此描述需与线体规格型号中的描述相配套。若没有类似的附属特征，则此段命名省略。
注：总的来说，导线的名称部分的命名应该尽量言简意赅，例如：“带护套绿色接地线”、“红色线体”、“带护套红色线体(N)”等，若有其它特殊附属特征的，命名由开发部或相关工程部人员自定，交由标准化部门备案。

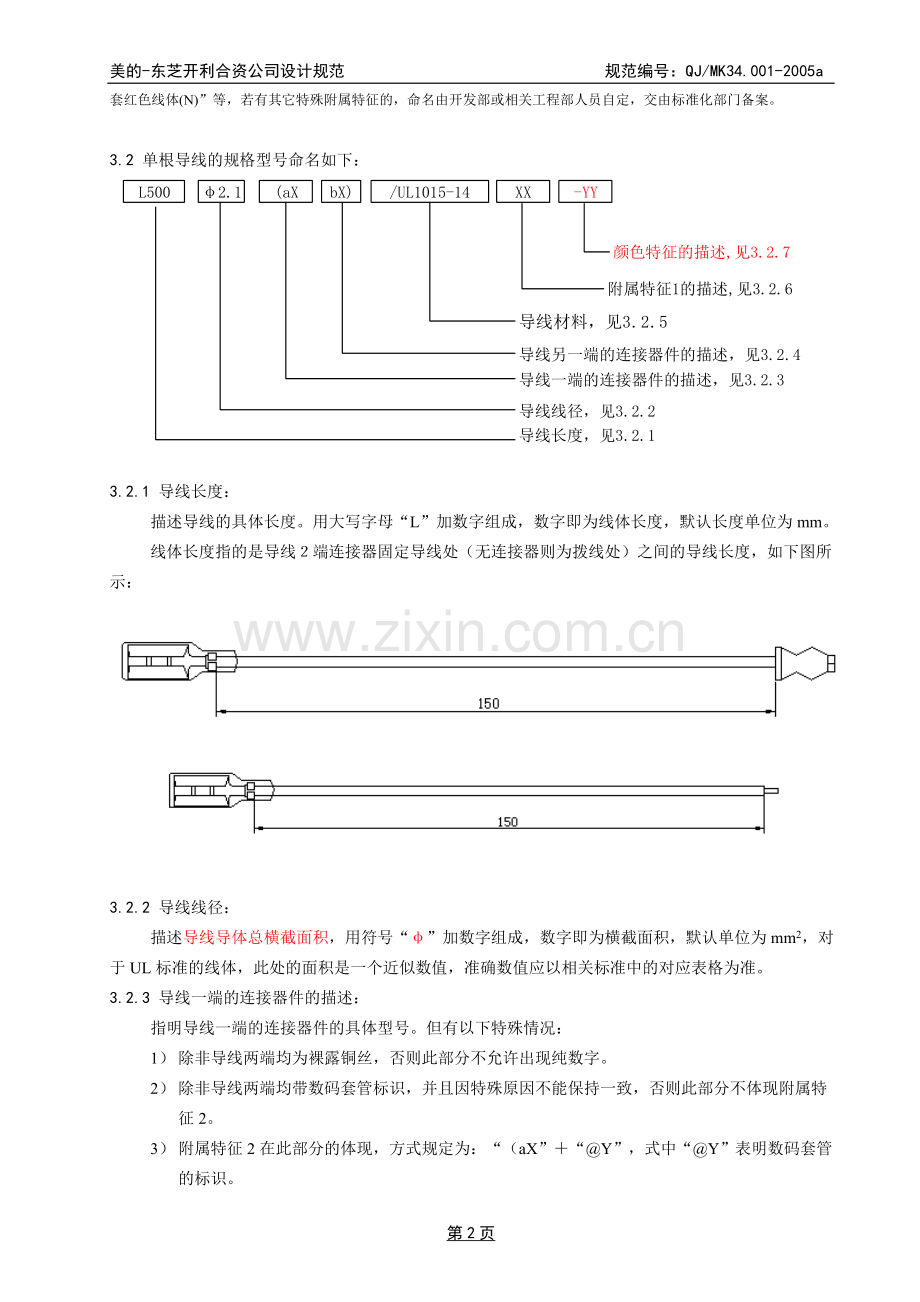

3.2 单根导线的规格型号命名如下：

3.2.1 导线长度：
描述导线的具体长度。用大写字母“L”加数字组成，数字即为线体长度，默认长度单位为mm。
线体长度指的是导线２端连接器固定导线处（无连接器则为拨线处）之间的导线长度，如下图所示：

3.2.2 导线线径：
描述导线导体总横截面积，用符号“φ”加数字组成，数字即为横截面积，默认单位为mm2，对于UL标准的线体，此处的面积是一个近似数值，准确数值应以相关标准中的对应表格为准。
3.2.3 导线一端的连接器件的描述：
指明导线一端的连接器件的具体型号。但有以下特殊情况：
1） 除非导线两端均为裸露铜丝，否则此部分不允许出现纯数字。
2） 除非导线两端均带数码套管标识，并且因特殊原因不能保持一致，否则此部分不体现附属特征2。
3） 附属特征2在此部分的体现，方式规定为：“（aX”＋“@Y”，式中“@Y”表明数码套管的标识。
3.2.4 导线另一端连接器件的描述：
指明导线另外一端的连接器件的具体型号。但有以下特殊情况：
1） 若只有一端没有连接器件，裸露铜丝，则以纯数字表示铜丝裸露长度。
2） 若导线两端带有的连接器件或处理方法完全一样，则bX）省略为：b）。
3） 附属特征2在此部分体现，格式规定为：“bX）”＋“@2Y”，或者是“bX）”＋“@Y”，前者表示导线两端带有相同数码套管标识Y，后者表示仅有此端带有数码套管标识Y。
注：为方便单根导线的查询，同时在设计上做到承前启后，在连接器件的规格描述应尽量详细的前提条件下，同时允许少数通用的连接器件以部分特征尺寸出现，例如：ST710095-1可简称为M4等，ST710197-1可简称为M5。部分常用的连接器件型号及电子采购编码如下表（非采购件则物料编码缺省）：
序号
物料编码
名称
型号（X）
简称
备注
1
2240202203
接线耳
ST710095-1
M4
M4
2
2240202201
接线耳
ST710197-1
M5
M5
3
2240202103
叉舌插子
GP150138

138U插
4
2240202056
小直插子
ST730245-5

187
5
2240202003
大直插子
ST730135-2

250直
6
2240202001
大直角插子
ST730190-2

250弯
7
2240202220
连接舌
ST740187-3

8
2240202005
带插片直插
ST730306-2

9
2240202058
插子
ST730245-2

10
2240202101
叉式舌片端子
GP150126

126U插
3.2.5 导线线材：
描述单根导线的线材。若为UL标准的线体（即AWG系统标称的线体），则在此部分需同时指出集体的线材和线号，如：/UL1015-14，若为欧标线体，则此段信息省略。
3.2.6 附属特征1的描述：
描述导线护套的各项参数（长度、内径等）。与导线描述类似，若护套为硅橡胶自熄管，则直接以字母“L”加数字组成，数字即硅管长度，同时以符号“φ”加数字表示硅管的内径尺寸。若护套为PVC管或其它材料，则需在前面增加材料简写，例如：PVC L450φ3.5。PVC套管默认壁厚为0.5mm，否则需在长度前标识壁厚，例如PVC δ1 L450φ3.5。
3.2.7 颜色特征的描述：
描述单根导线的颜色，采用颜色的大写英文简写表示,常见颜色及简写如下表：
单根线体颜色
英文
英文简写
红色
RED
RD
黑色
BLACK
BK
棕色
BROWN
BR
蓝色
BLUE
BL
黄色
YELLOW
YW
绿色
GREEN
GN
白色
WHITE
WH
灰色
GRAY
GY
黄/绿
YELLOW/GREEN
Y/G
3.3 型号示例
例1：红色线体 L150φ1.0(aST730135-2bST730190-2)-RD
表示该单根导线颜色为红色，长150mm，导电截面积为1.0mm2，一端带有ST730135-2的大直插子，一端带有ST790190-2的大直角插子。
例2：白色线体 L500φ2.1(a5b)/UL1015-14-WH
表示该单根导线颜色为白色，UL1015 14#，导电截面积约等于2.1mm2，长500mm，两端不带任何端子，剥线后裸露铜丝长度为5mm。
例3：带护套黄绿色接地线 L380φ1.5（aM4bM5）L300Φ4.5-G/Y
表示该单根导线颜色为黄/绿色，线长380mm，导电截面积1.5mm2，并且带内径4.5mm的硅橡胶自熄管护套300mm。
例4：带护套黑色线体(N) L550φ2.0(aST730135-2bST730190-2@2N)PVC L500φ6-BK
表示该单根导线颜色为黑色，线长550mm，导电截面积2.0mm2，一端带有ST730135-2的大直插子，一端带有ST790190-2的大直角插子，并且两端都带有数码套管，套管标识字母“N”，同时线体带有壁厚0.5mm的φ6 PVC套管，长500mm。
例5：带护套红色线体（L,L1） L1500φ2.1(aST730135-2@L1bST730190-2@L)/ UL1015-14PVCδ1 L1300φ6-RD
表示该单根导线颜色为红色，线长1500mm，UL1015 14#线，导电截面积约等于2.1mm2，一端带有ST730135-2的大直插子，配数码套管“L1”，一端带有ST790190-2的大直角插子，配数码套管“L”，同时线体带有壁厚1.0mm的φ6 PVC套管，长1300mm。

附加说明：本标准由技术研发中心电控电器开发部提出。
本标准由技术研发中心标准化部归口。
本标准由技术研发中心电控电器开发部主要负责起草。
本标准主要起草人：王成垓、高璋、阮兆忠、郑崇开。
本标准于2005年11月第１次修订，主要修订人：钟俊明、毛孝飞、潘建民、樊艺兵等。

第一次修修订说明：
　　１、单根导线的规格型号命名规则增加了颜色特性描述；
２、增加了导线长度图示。
　　３、修改了部分定义，如“导线导电横截面积”更改为“导线导体总横截面积”。
