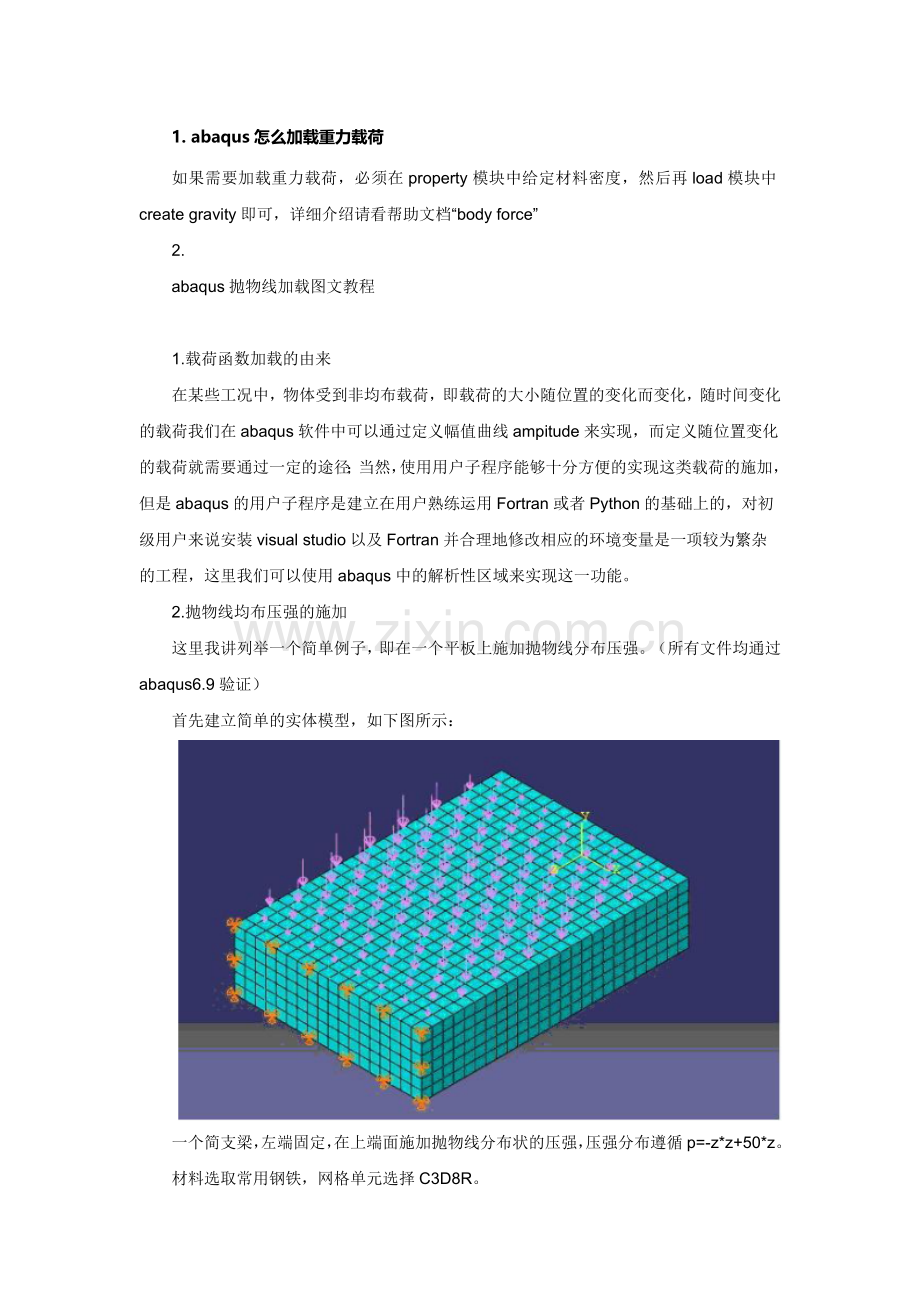

1. abaqus怎么加载重力载荷
如果需要加载重力载荷，必须在property模块中给定材料密度，然后再load模块中create gravity即可，详细介绍请看帮助文档“body force”
2.
abaqus抛物线加载图文教程

1.载荷函数加载的由来
在某些工况中，物体受到非均布载荷，即载荷的大小随位置的变化而变化，随时间变化的载荷我们在abaqus软件中可以通过定义幅值曲线ampitude来实现，而定义随位置变化的载荷就需要通过一定的途径；当然，使用用户子程序能够十分方便的实现这类载荷的施加，但是abaqus的用户子程序是建立在用户熟练运用Fortran或者Python的基础上的，对初级用户来说安装visual studio以及Fortran并合理地修改相应的环境变量是一项较为繁杂的工程，这里我们可以使用abaqus中的解析性区域来实现这一功能。
2.抛物线均布压强的施加
这里我讲列举一个简单例子，即在一个平板上施加抛物线分布压强。（所有文件均通过abaqus6.9验证）
首先建立简单的实体模型，如下图所示：

一个简支梁，左端固定，在上端面施加抛物线分布状的压强，压强分布遵循p=-z*z+50*z。
材料选取常用钢铁，网格单元选择C3D8R。

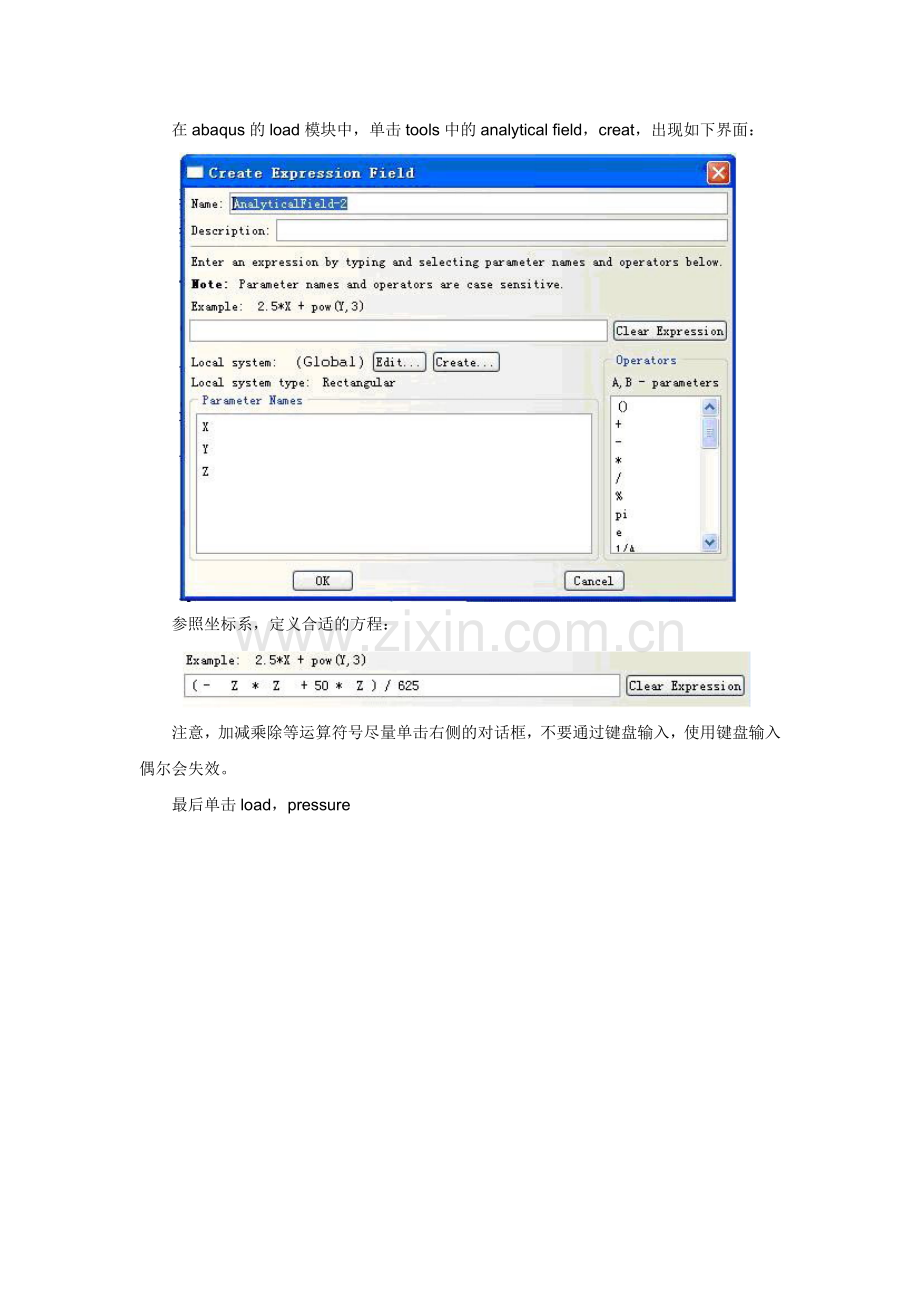

在abaqus的load模块中，单击tools中的analytical field，creat，出现如下界面：

参照坐标系，定义合适的方程：

注意，加减乘除等运算符号尽量单击右侧的对话框，不要通过键盘输入，使用键盘输入偶尔会失效。
最后单击load，pressure

在distribution中选择刚刚建立的analytical field，完成后可以看到施加的载荷效果。

如果施加载荷的效果不明显，可以调整view、attribute、symbol中的size和arrows来调整分布载荷的显示问题。

3. abaqus中如何得到荷载-位移的数据

一般需要一个参考点（就是想得到某处的曲线，就在这定义个参考点），在step设置输出变量field out 时，单独对这个参考点输出位移和反力两个变量
1.在后处理时（visualization模块下） 有一个按钮（上边是XY下面几行是空白 鼠标放上去会显示Create XY Data）点击
2. 在弹出的对话框中选第四个 operate on XY data 然后 continue
3. 在弹出的操作框中最底下一行 头一个按钮 create XY data ，在弹出的对话框中选第二个odb field output然后continue
4. 在variables选项卡中的position下拉框里选择unique nodal 在下面的变量里勾选RF或RT（反力）、U（位移）一般只选某个方向的（如2方向）；在elements/nodes选项卡中的method选择Node sets，右边选择你定义的参考点 点击Save
5.这时在操作框里XY Data栏下会有两个数据，他们是参考点处的反力和位移随时间的变化，在右边的operators里有一个函数combine(x,x),点一下这个函数会出现在expression栏里，将两个数据位移和反力用add to expression添加到combine函数的括号里，注意位移在前，反力在后，中间的逗号是英文的“,”
6.将expression另存为（save as按钮）一个新的名字，可以用plot expression查看曲线，也可以在主窗口的XY Data manager用plot查看，用edit读取数值
如果觉得位移和反力的符号是相反的，可以在第5步combine之前将两个数据反号另存为新的数据之后combine

在输入abaqus一些参数时，有时候不知道该参数的含义，若用关键词到help里去搜又会显示有很多的页面里包括这个词，不知道该看哪一页，其实有个简单的办法：鼠标点击一下待输数值框，然后按F1键，与此相关的解释帮助文件就自动弹出来了
