一、RS-232、RS-422与RS-485的简单介绍
　　 RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的。RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。其传送距离最大约为15米，最高速率为20kb/s，并且RS-232是为点对点（即只用一对收、发设备）通讯而设计的。所以，RS232只适合于本地通讯使用。
调频FM发射话筒制作套件
　　RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到1200米（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。由于EIA提出的建议标准都是以RS作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。
二、自制RS232-485转换器

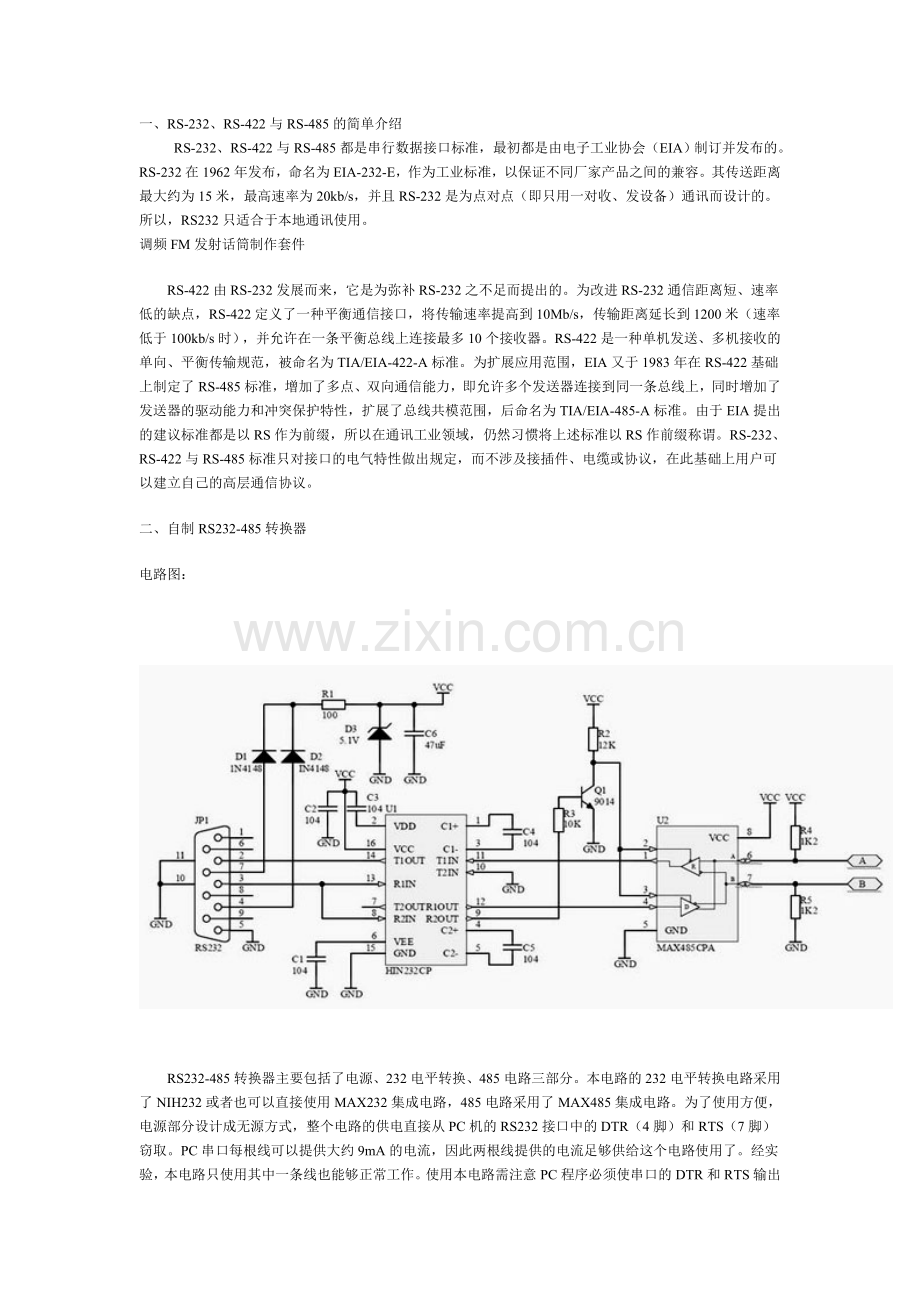

电路图：

　　RS232-485转换器主要包括了电源、232电平转换、485电路三部分。本电路的232电平转换电路采用了NIH232或者也可以直接使用MAX232集成电路，485电路采用了MAX485集成电路。为了使用方便，电源部分设计成无源方式，整个电路的供电直接从PC机的RS232接口中的DTR（4脚）和RTS（7脚）窃取。PC串口每根线可以提供大约9mA的电流，因此两根线提供的电流足够供给这个电路使用了。经实验，本电路只使用其中一条线也能够正常工作。使用本电路需注意PC程序必须使串口的DTR和RTS输出高电平，经过D3稳压后得到VCC，经过实际测试，VCC电压大约在4.7V左右。因此，电路中要说D3起的作用是稳压还不如说是限压功能。 电子元件邮购
MAX485是通过两个引脚RE（2脚）和DE（3脚）来控制数据的输入和输出。当RE为低电平时，MAX485数据输入有效；当DE为高电平时，MAX485数据输出有效。在半双工使用中，通常可以将这两个脚直接相连，然后由PC或者单片机输出的高低电平就可以让MAX485在接收和发送状态之间转换了。由于本电路DTR和RTS都用于了电路供电，因此使用TX线和HIN232的另外一个通道及Q1来控制MAX485的状态切换。平时NIH232的9脚输出高电平，经Q1倒相后，使MAX485的RE和DE为低电平而处于数据接收状态。当PC机发送数据时，NIH232的9脚输出低电平，经Q1倒相后，使MAX485的RE和DE为高电平而处于数据发送状态。

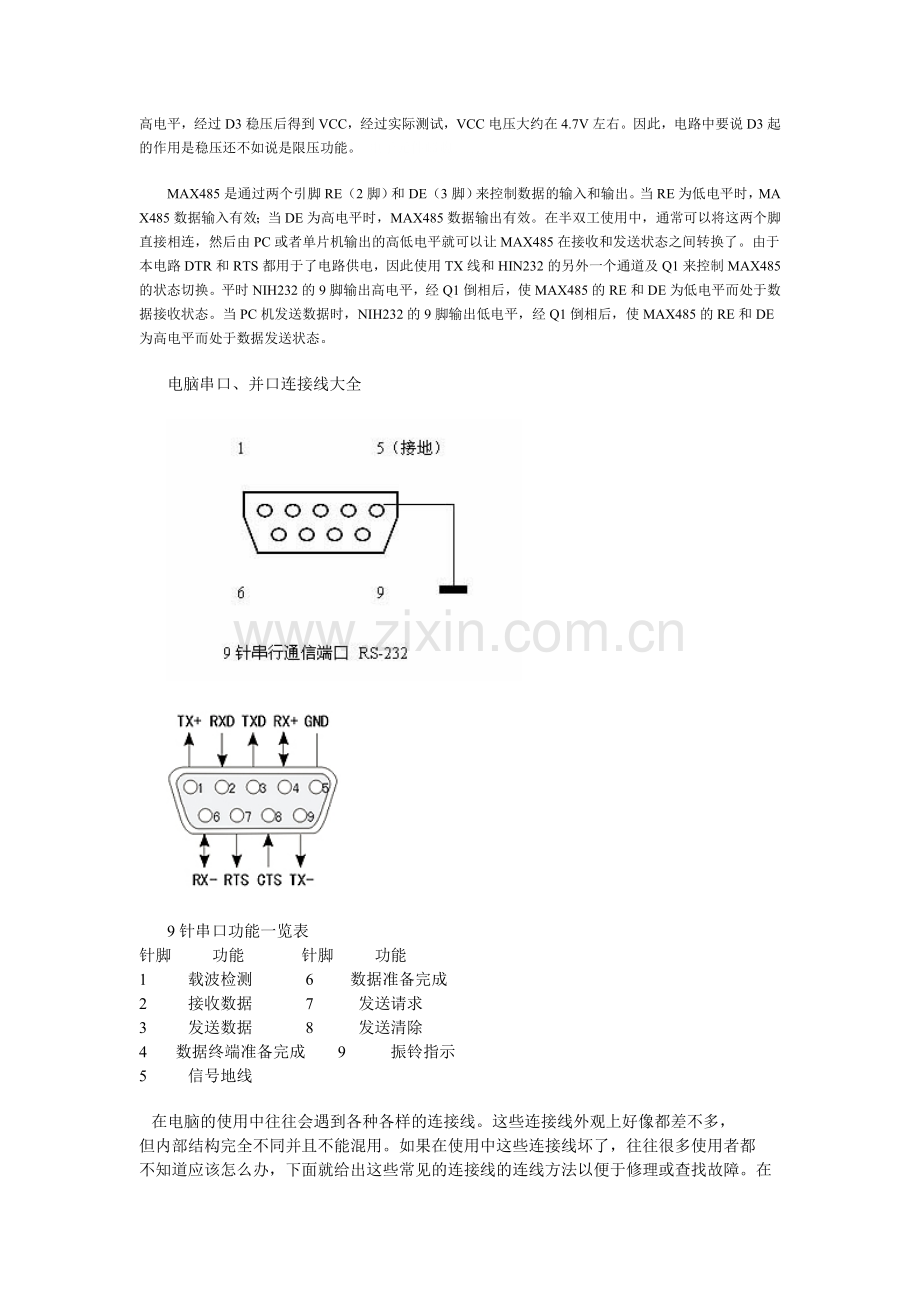

电脑串口、并口连接线大全

9针串口功能一览表
针脚         功能             针脚         功能
1         载波检测            6        数据准备完成
2         接收数据            7          发送请求
3         发送数据            8          发送清除
4      数据终端准备完成       9          振铃指示
5         信号地线
  在电脑的使用中往往会遇到各种各样的连接线。这些连接线外观上好像都差不多，
但内部结构完全不同并且不能混用。如果在使用中这些连接线坏了，往往很多使用者都
不知道应该怎么办，下面就给出这些常见的连接线的连线方法以便于修理或查找故障。在
介绍之前先对一些市场常用名词做出解释。现在所有的接头都可以分为公头和母头两大类
。公头：泛指所有针式的接头。母头：泛指所有插槽式的接头。所有接头的针脚有统一规
定，在接头上都印好了的，连接时要注意查看。在接线时没有提及的针脚都悬空不管。

     下面给出串口，并口各针脚功能表以供高级用户维护电缆或接头时使用。
                  并口针脚功能一览表
针脚         功能                    针脚        功能
1    选通端，低电平有效       10        确认，低电平有效
2         数据通道0               11          忙
3         数据通道1                 12        缺纸
4         数据通道2               13          选择
5         数据通道3               14          自动换行，低电平有效
6         数据通道4                 15         错误，低电平有效
7         数据通道5                16          初始化，低电平有效
8         数据通道6              17         选择输入，低电平有效
9         数据通道7            18到25        地线

                  25针串口功能一览表
针脚         功能             针脚         功能
1            空                  11           空
2         发送数据          12到17         空
3         接收数据            18           空
4         发送请求            19           空
5         发送清除            20      数据终端准备完成
6        数据准备完成         21           空
7         信号地线            22        振铃指示
8         载波检测          23到24         空
9            空               25           空
10           空

                  9针串口功能一览表
针脚         功能             针脚         功能
1         载波检测            6        数据准备完成
2         接收数据            7          发送请求
3         发送数据            8          发送清除
4      数据终端准备完成       9          振铃指示
5         信号地线

                  联机线的连接方法
     联机线主要用于直接把两台电脑连接，分为串口（com1,com2）联机线和并口（lpt
1）联机线。比较早一点的AT架构的电脑的串口有为9针，和25针两种，现在的ATX架构的
电脑两个串口全部是9针。打印机的接口也是25针的但功能、外观上与AT架构的25针串口
不一样。于是联机线就分为4种（9针对9针串口联机线，9针对25针串口联机线，25针对
25针串口联机线，25针对25针并口联机线）其中3种串口连接，一种并口连接。并口联机
线和串口联机线最大的差别就是速度，前者明显快于后者。这些直接电缆连接线的两个
头完全相同可以互换的连线方法如下表:
首先我们必须准备2个连接头，以及大约1.5米的联机线，联机线应该选用带屏蔽的多芯
线，把多余未用的芯全部接在接头的金属壳（地线）作为屏蔽用。
                   串口连机线一览表
     9针对9针串口连接            25针对25针串口连接        9针对25针串口连接
9针母头针脚 9针母头针脚   25针母头针脚   25针母头针脚   9针母头针脚 25针母头针脚
      2     连接   3              2      连接     3              2     连接    2
      3     连接   2              3      连接     2              3     连接    3
      4     连接   6              4      连接     5              4     连接    6
      5     连接   5              5      连接     4              5     连接    7
      6     连接   4              6      连接     20             6     连接    20
      7     连接   8              7      连接     7              7     连接    5
      8     连接   7              20     连接     6              8     连接    4

                   并口联机线一览表
        25针公头针脚       25针公头针脚
             2        连接       15
             3        连接       13
             4        连接       12
             5        连接       10
             6        连接       11
             10       连接       5
             11       连接       6
             12       连接       4
             13       连接       3
             15       连接       2
             25       连接       25

打印机连接线的
     现在使用的打印机连接线端口是25针公头的，和并口联机线使用的接头针脚数一样
，但打印机连接线的两个头是不一样的,分别接电脑和打印机不能互换。
     首先准备一个25针接头，和一个36线打印口接头。并且先将25针接头的18-25针脚连
接在一起。把36线打印口接头的19-30脚连接在一起。然后使用一根芯把这两组连接在一
起。其余线的线方法如下表：
                     打印机连接线一览表
25针公头针脚   36线打印口   25针公头针脚   36线打印口   25针公头针脚 36线打印口
       1     连接    1            6      连接      6            11    连接    11
       2     连接    2            7      连接      7            12    连接    12
       3     连接    3            8      连接      8            13    连接    13
       4     连接    4            9      连接      9            14    连接    14
       5     连接    5            10     连接      10           15    连接    32
       16    连接    31           17     连接      36           25    连接    16
     连接完成以后一定要认真检查看是否有错误！！避免不必要的情况发生。

外置调制解调器连接线
     现在所使用的外置调制解调器的连线，有两头，一头是通过串口连接电脑，另一头
直接连接到调制解调器。连接调制解调器的是用的25针公头，也有用９针的这个连接头
与25针串口连接母头有区别。连接电脑可以使用9针母头，也可以使用25针母头。
     首先准备9针或25针母头1个。连接调制解调器的25针公头1个。带屏蔽的多芯连接线
1米左右。连接方法如下：
                9针串口调制解调器连接线
9针母头针脚    25针公头针脚      9针母头针脚     25针公头针脚
       1     连接    8                  5      连接      7
       2     连接    3                  6      连接      6
       3     连接    2                  7      连接      4
       4     连接    20                 8      连接      5
       9     连接    22

                 25针串口调制解调器连接线
25针母头针脚   25针公头针脚       25针母头针脚    25针公头针脚
       8     连接    8                  7      连接      7
       3     连接    3                  6      连接      6
       2     连接    2                  4      连接      4
       20    连接    20                 5      连接      5
       22    连接    22

串口转接线
     这种转接线适用于9针串口和25针串口的转换。
     首先，根据需要（9转25或25转9）选择两个转接头。选择方法如下：
     9针转25针（9针公头，25针母头）。25针转9针（25针公头，9针母头）。然后使用
尽量短的带屏蔽的多芯连接线。连接方法如下表
                     串口转接线一览表
9针接头      25针接头      9针接头      25针接头
    1     连接    8             5    连接     7
    2     连接    3             6    连接     6
    3     连接    2             7    连接     4
    4     连接    20            8    连接     5
    9     连接    22

                       Usb连接线
     Usb全称Universal Serial Bus（通用串行总线）是用于将适用USB的外围设备连接
到主机的外部总线结构,其主要是用在中速和低速的外设，USB的电缆有四根线,两根传送
的是5V的电源,对于一些外设可以直接利用它来供电。另外的两根是数据线,数据线是单
工的,在整个的一个系统中的数据速率是一定的,要么是高速,要么是低速。Usb的针脚定
义如下：
针脚     功能
   1   +5伏电压（VCC）
   2   数据通道（-DATA）
   3   数据通道（+DATA）
   4   地线(GND)
     如果在某个接口或连接线上面看到usb标志图，就可以确定为usb设备无疑。并且当
使用者把usb设备在机器运行的时候连接到电脑上,操作系统会立即探测到usb设备并且自
动安装相应的驱动程序完全不需要使用者操心，这就是它的不关机下的真正即插即用。
制作usb连接线首先要有两个usb公头,usb有4个芯，所以我们只需要5根芯（第五根芯将
usb接头的金属部分连接）的线就可以了，不过使用屏蔽的多芯连接线把多的芯连接到u
sb接头的金属部分效果会更好。
