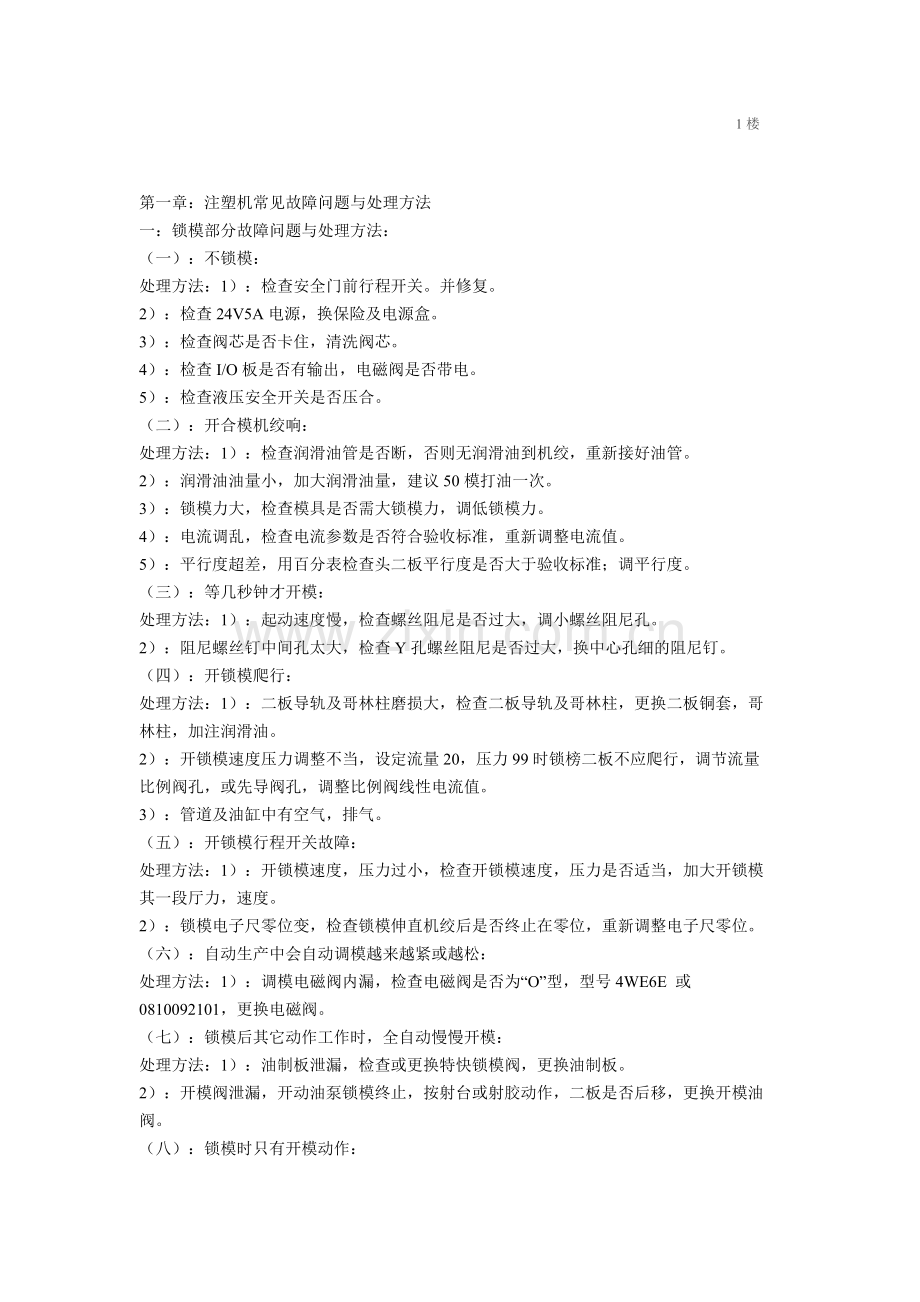

第一章：注塑机常见故障问题与处理方法
一：锁模部分故障问题与处理方法：
（一）：不锁模：
处理方法：1）：检查安全门前行程开关。并修复。
2）：检查24V5A电源，换保险及电源盒。
3）：检查阀芯是否卡住，清洗阀芯。
4）：检查I/O板是否有输出，电磁阀是否带电。
5）：检查液压安全开关是否压合。
（二）：开合模机绞响：
处理方法：1）：检查润滑油管是否断，否则无润滑油到机绞，重新接好油管。
2）：润滑油油量小，加大润滑油量，建议50模打油一次。
3）：锁模力大，检查模具是否需大锁模力，调低锁模力。
4）：电流调乱，检查电流参数是否符合验收标准，重新调整电流值。
5）：平行度超差，用百分表检查头二板平行度是否大于验收标准；调平行度。
（三）：等几秒钟才开模：
处理方法：1）：起动速度慢，检查螺丝阻尼是否过大，调小螺丝阻尼孔。
2）：阻尼螺丝钉中间孔太大，检查Y孔螺丝阻尼是否过大，换中心孔细的阻尼钉。
（四）：开锁模爬行：
处理方法：1）：二板导轨及哥林柱磨损大，检查二板导轨及哥林柱，更换二板铜套，哥林柱，加注润滑油。
2）：开锁模速度压力调整不当，设定流量20，压力99时锁榜二板不应爬行，调节流量比例阀孔，或先导阀孔，调整比例阀线性电流值。
3）：管道及油缸中有空气，排气。
（五）：开锁模行程开关故障：
处理方法：1）：开锁模速度，压力过小，检查开锁模速度，压力是否适当，加大开锁模其一段厅力，速度。
2）：锁模电子尺零位变，检查锁模伸直机绞后是否终止在零位，重新调整电子尺零位。
（六）：自动生产中会自动调模越来越紧或越松：
处理方法：1）：调模电磁阀内漏，检查电磁阀是否为“O”型，型号4WE6E 或 0810092101，更换电磁阀。
（七）：锁模后其它动作工作时，全自动慢慢开模：
处理方法：1）：油制板泄漏，检查或更换特快锁模阀，更换油制板。
2）：开模阀泄漏，开动油泵锁模终止，按射台或射胶动作，二板是否后移，更换开模油阀。

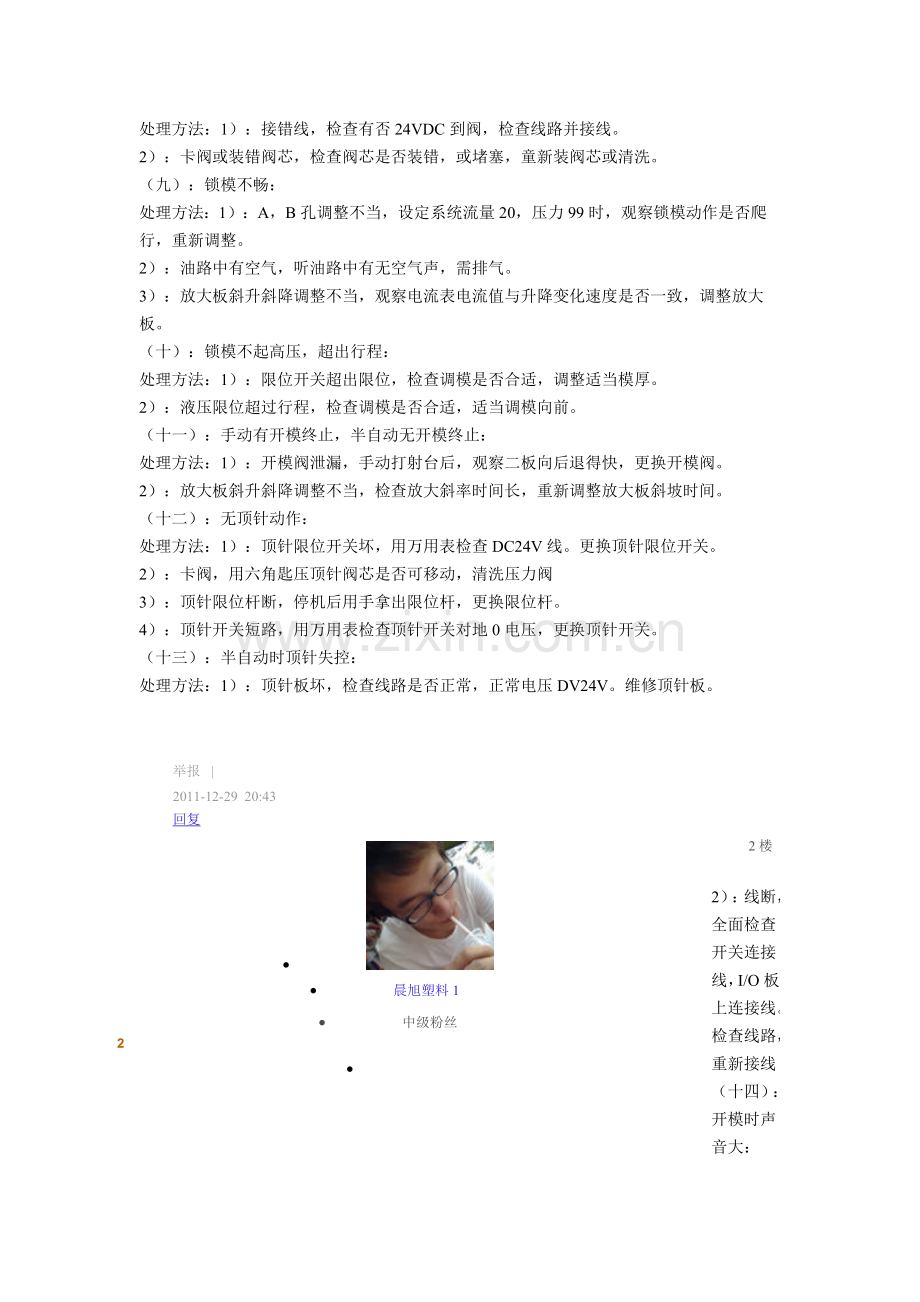

（八）：锁模时只有开模动作：
处理方法：1）：接错线，检查有否24VDC到阀，检查线路并接线。
2）：卡阀或装错阀芯，检查阀芯是否装错，或堵塞，童新装阀芯或清洗。
（九）：锁模不畅：
处理方法：1）：A，B孔调整不当，设定系统流量20，压力99时，观察锁模动作是否爬行，重新调整。
2）：油路中有空气，听油路中有无空气声，需排气。
3）：放大板斜升斜降调整不当，观察电流表电流值与升降变化速度是否一致，调整放大板。
（十）：锁模不起高压，超出行程：
处理方法：1）：限位开关超出限位，检查调模是否合适，调整适当模厚。
2）：液压限位超过行程，检查调模是否合适，适当调模向前。
（十一）：手动有开模终止，半自动无开模终止：
处理方法：1）：开模阀泄漏，手动打射台后，观察二板向后退得快，更换开模阀。
2）：放大板斜升斜降调整不当，检查放大斜率时间长，重新调整放大板斜坡时间。
（十二）：无顶针动作：
处理方法：1）：顶针限位开关坏，用万用表检查DC24V线。更换顶针限位开关。
2）：卡阀，用六角匙压顶针阀芯是否可移动，清洗压力阀
3）：顶针限位杆断，停机后用手拿出限位杆，更换限位杆。
4）：顶针开关短路，用万用表检查顶针开关对地0电压，更换顶针开关。
（十三）：半自动时顶针失控：
处理方法：1）：顶针板坏，检查线路是否正常，正常电压DV24V。维修顶针板。

· 举报  |
· 2011-12-29 20:43
· 回复
·
· 晨旭塑料1
·
· 中级粉丝
2
·
2楼
2）：线断，全面检查开关连接线，I/O板上连接线。检查线路，重新接线
（十四）：开模时声音大：
处理方法：1）：比例线性差，开合模时间位置调节不良，检查放大板斜升斜降，调整放大板斜升斜降，时间适当调整。
2）：锁模机铰润滑不良，检查哥林柱，二板滑脚，机铰润滑情况, 加大润滑。
3）：模具锁模力过大，检查模具受力时锁模力情况，视用户产品情况减少锁模力。
4）：头二板平行度偏差，检查头板二板平行度。调整二板，头板平行误差。
5）：慢速转快速开模位置过小，速度过快。检查慢速开模转快速开模位置是否恰当，慢速开模速度是否过快。加长慢速开模位置，降低慢速开模的速度。
二：调模部分故障问题与处理方法：
（一）：不能调模：
处理方法：1）：机械水平及平行度超差。用水平仪角尺检查。调整平行度及水平。
2）：压板与调模丝母间隙过小。用塞尺测量。调整压板与螺母间隙，调模螺母与压板间隙（ 间隙≤0.05m m ）。
3）：烧螺母：检查螺母能否转动。更换螺母。
4）：上下支板调整。拆开支板锁紧螺母检查。调整上下支板。
5）：I/O板坏。在电脑页面上检查输出点是否有信号。维修电子板。
6）：调模阀芯卡死。拆下阀检查。清洗阀。
7）：调模马达坏：检查油马达。更换或修理油马达。
三：注射部分故障问题与处理方法：
（一）：不能射胶：
处理方法：1）：射咀堵塞。检查射咀是否堵塞。清理或更换射咀。
2）：分胶咀断。拆开法兰检查分胶咀是否断裂。更换分胶咀。
3）：射胶方向阀卡。检查方向阀是否有24V电压，线圈电阻15-20欧姆，如正常则阀塞。清洗阀或更换方向阀。
4）：射胶活塞杆断。松开射胶活塞杆紧母，检查活塞杆是否断裂。更换活塞杆。
5）：料筒温度过低。检查实际温度是否达到该料所需温度。重新设定料筒温度。
6）：射胶活塞油封损坏。检查活塞油封是否己坏。更换油封。
（二）：射胶起步声音大：
处理方法：1）：射胶速度起步过快。观察射胶速度起步快慢变化。调整射胶流量。
2）：油路中有空气。观察各动作是否有震动。
（三）：射胶终止转熔胶时声音大：
处理方法：1）：射胶时动作转换速度过快。检查射胶有否加大保压。加大保压，调整射胶级数，加熔胶延时。
（四）：射胶不稳定：
处理方法：1）：放大板故障。用万用表检查电流值。修理放大板。
2）：油缸油封磨损。观察压力表压力保持情况。更换油封。
3）：分胶咀，分胶圈磨损。用2次射胶检出。更换分胶咀三件套。
4）：料筒磨。用2次射咀检出，拆料简检查磨损情况。更换熔胶筒。
（五）：丰自动无射胶动作。
处理方法：1）：射台前进未终止。检查射台前或锁模行程开关是否正常。检查线路及行程开关。
2）：断线。检查线路。重新接线。
3）：锁模归零。机铰伸直时位置为0。重调零位。
（六）：半/全自动工作时，料筒温度逐步超过设定值。
处理方法：1）：熔胶转速过快。用转速表测试螺杆转速是否过快。降低熔胶转速。
2）：背压过大。观察制品，背压表值，尽可能降低背压。
3）：螺杆与料筒磨擦。拆螺杆，料筒，检查磨损情况。更换料筒或螺杆。
4）：温度设定不当。检查实际温度是否过低。重新设定温度。
5）：塑胶所受剪切热过大。检查前段，中段温升。降熔胶转速，背压。
（七）：熔胶时螺杆响。

· 举报  |
· 2011-12-29 20:43
· 回复

·
· 晨旭塑料1
·
· 中级粉丝
2
·
3楼
处理方法：1）：传动轴安装不当。分开螺杆转动检查有否声响，如有则拆平面轴承。重新装配。
2）：平面轴承坏。分开螺杆检查转动部分有响声。则更换平面轴承。
3）：螺杆弯曲。拆下螺杆检查。更换螺杆。
4）：螺杆有铁屑。拆开螺杆检查。 清理螺杆。
（八）：不能熔胶。
处理方法：1）：烧轴承。分开螺杆再熔胶并观察声音。更换轴承。
2）：螺杆有铁屑。分离螺杆与料筒，查螺杆是否有铁屑。拆螺杆清理。
3）：熔胶阀堵塞。用六角匙顶阀芯看是否移动。清洗电磁阀。
4)：熔胶马达损坏。分开熔胶马达，熔胶不转时。更换或修理熔胶马达。
5）：烧发热圈。用万用表检查是否正常。更换发热圈。
6）：插头松。检查熔胶插头是否接触不良。接紧插头。
（九）：熔胶时背压不能调整。
处理方法：1）：背压阀坏。 下料加大背压。检查螺杆是否后退。清洗背压阀。
（十）：产品有黑点。
处理方法：1）：螺杆有积炭。检查螺杆。清理螺杆。
2）：料筒有积炭及辅机不干净。检查上料料有无灰。抛光料筒及清理浦机。
3）：分胶咀组件腐蚀。检查分胶咀。更换分胶咀组件。
4）：法兰，射咀有积炭。清理更换。
5）：原材料不浩。检查原材料。更换原料。
6）：温度过高，熔胶背压过大。检查各段温度。降温减背压。
（十一）：螺杆混色不良。
处理方法：1）：材料间题。检查色粉质量。更换材料。
2）：温度过低。捡查实际温度与料所需温度。加高温度。
3）；背压过低，捡查背压。加大背压。
4）：拌料时间短。加长拌料时间。
5）：转速过低。检查螺杆转速。提高螺杆转速。
（十二）：无抽胶动作。
处理方法：1）：背压大。检查手动熔胶时射咀喷胶快慢。降低背压。
2）：断线。抽胶阀断线。
3）：方向阀阀芯不灵活。用六角尺按阀芯检查是否堵塞。清洗阀芯。
（十三）：熔胶时，马达摆尾。
处理方法：1）：轴承坏。观察熔胶时有无异声。更换轴承。
2）：斜珠轴承调整不当。观察传动轴有无摆动。重新调整间隙。
3）：螺杆变形。分开螺杆观察传动轴转动情况。更换螺杆。
4）：射台后板铜套磨损。观察二板铜套是否磨出铜分。更换铜套。
四: 液压部分故障问题与处理方法：
（一）：液压油污染：
造成油污染：1）：油中混入空气。主宴由于管接头，液压泵，液压缸等密不好。表现在油箱上有气泡。
2）：油中混入水分。会使油液变成乳白色。主宴原因冷却器漏水。
3）：油中混入固体杂质。主要是切屑，焊渣，锈片以及金属粉未。
4）：油中产生胶质状物质。主宴是密封件被油液浸蚀或油液变质，使油液中产生胶状物质，这种胶质状物质常常使小孔堵塞。
（二）：温度对液压油的粘度有什么影响：
造成的影响：1）：当温度升高时，油的粘度下降。油液粘度的变化直接影响液压系统的性能和泄漏量。
（三）：爬行故障：
产生的原因：1）：润滑条件不良。出现“停顿—滑行—停顿”。加大润滑量。
2）：系统中浸入空气。需排气。
3）：机械刚性原因。零件磨损变形，引起摩擦力变化而产生爬行。更换零件。
（四）：开机生产一段时间后，油泵响。
处理方法：1）：吸油管质量不好。拆滤网检查是否变形。吸油管是否分层。更换油管，滤网。
2）：滤网不干净。液压油杂质是否过多。清洗滤网。

· 举报  |
· 2011-12-29 20:43
· 回复
·
· 晨旭塑料1
·
· 中级粉丝
2
·
4楼
（3）：油泵磨损：检查油泵配油盘及转子端面。更换油泵。
（五）：马达起动后，压力表有压力。
处理方法：1）：放大板坏。用万用表测有否电流通过，维修放大板。
2）：溢流阀卡住。拆下溢流阀检查，清洗溢流阀。
五：电器部分故障问题与处理方法：
六：注塑机调试操作规程：
（一）：注塑机的安装条件：
1）：地基要求：（1）：小型机（锁模力450T及以下）：地基承载能力要求10T/M2以上。铺设250∽300mm水磨石地面。
（2）：550T∽650T机型地基承载能力要求10T/M2以上。开挖后，铺设φ8-1.5X150MM钢筋网一层.浇灌300MM厚水磨石地平.用可调斜铁垫脚.
（3）:750T以上机型(按地基图施工),地基承载能力要求大于12T/M2以上。底层铺设φ12-18,150X150mm钢筋网。浇灌C25号混凝土并预留地基脚。
（二）：注塑机现场安装检查；
1）：机器到场后，在未吊装前用软物保护哥林柱，以免划伤哥林柱。如果是分体运输，先用木板在地面垫好锁模装置，然后进行拼装，用水平仅放在哥林柱上。并通过调整避震脚的调节螺丝调节，直至机架在横向与纵向符合水平。
（三）：注塑机水电的安装：
1）：外按水有两部分（1）熔胶筒运水圈及模具。（2）油冷器下方为进水口，上方为排水口。。
2）：采用三相四线电源380V，并加装地线。
（四）：加装液压油，润滑油。
1）：揭开油箱加油盖，注入46#抗磨液压油，直至油位高于油位计中间刻度。加完液压油后，在三小时内不要开动马达，以利油液中的气体排出。
2）：润滑油，分机铰润滑用150#齿轮油。射台导杆及轴承用锂基润滑脂。尾板调模用二硫化钼。
（五）：电机运转方向检查
运转前的检查：1）：先检查电源线，接地线是否按固。
2）：液压油是否注入到油箱的油位，润滑油，脂是否加到各润滑点。
3）：检查各压力喉管，是否接好。螺丝是否紧固。
检查运转方向：1）：拆下射台后封板，以方便检查油泵马达运转方向
2）：仅能在手动模式下起动马达。
3）：在油泵马达运传大约3-5秒，按下“急停”并掉电源，从油泵轴端观察是否顺时针旋转。
4）：如油泵马达运转方向错误，应先关闭电箱电源和厂房内供电电源，在电箱电源接线端子上，将其中二根电源线对换位置，不可更换马达之接线。
5）：交替起动和停止马达多次（不少于5次）以便排除油泵内空气。
6）：在运转后大约20秒，停止马达运转。
（六）：机械安全装置的检查及测试：
1）：机械安全装置是一种直接的安全装置。当安全门打开时，机械锁杆挡板变为分离，挡板向下方落下，此时移动模板，机械杆碰到挡板，锁模动作马上停止。
（七）：电器安全装置的检查及测试：
1）：它是通过安全门开闭来控制锁模信号。当前安全门或后安全门打开时，两个安全限位器分别给电脑输入前或后安全门没有开闭的信号，从而切断锁模信号，使模具不能开闭。检查步骠：
（1）：起动马达关上安全门。
（2）：按“合模”键，进行锁模动作。
（3）：当模板向前移动时，打开安全门确认移动模板是否停止移动。
（八）：油压安全装置：
1）：该安全阀装在安全门下方，当打开安全门时，装置上的凸轮压住控制阀，切断锁模的油压回路。
（九）：模具的选择与安装：
1）：哥林柱间距，最大，小容模量，最大开模行程，需参见规格表。
2）：根据模厚调整适当开模位置。
3）：按“调试键”，选择“调模厚”或“调模薄”调校锁模头板与二板之间的距离。
