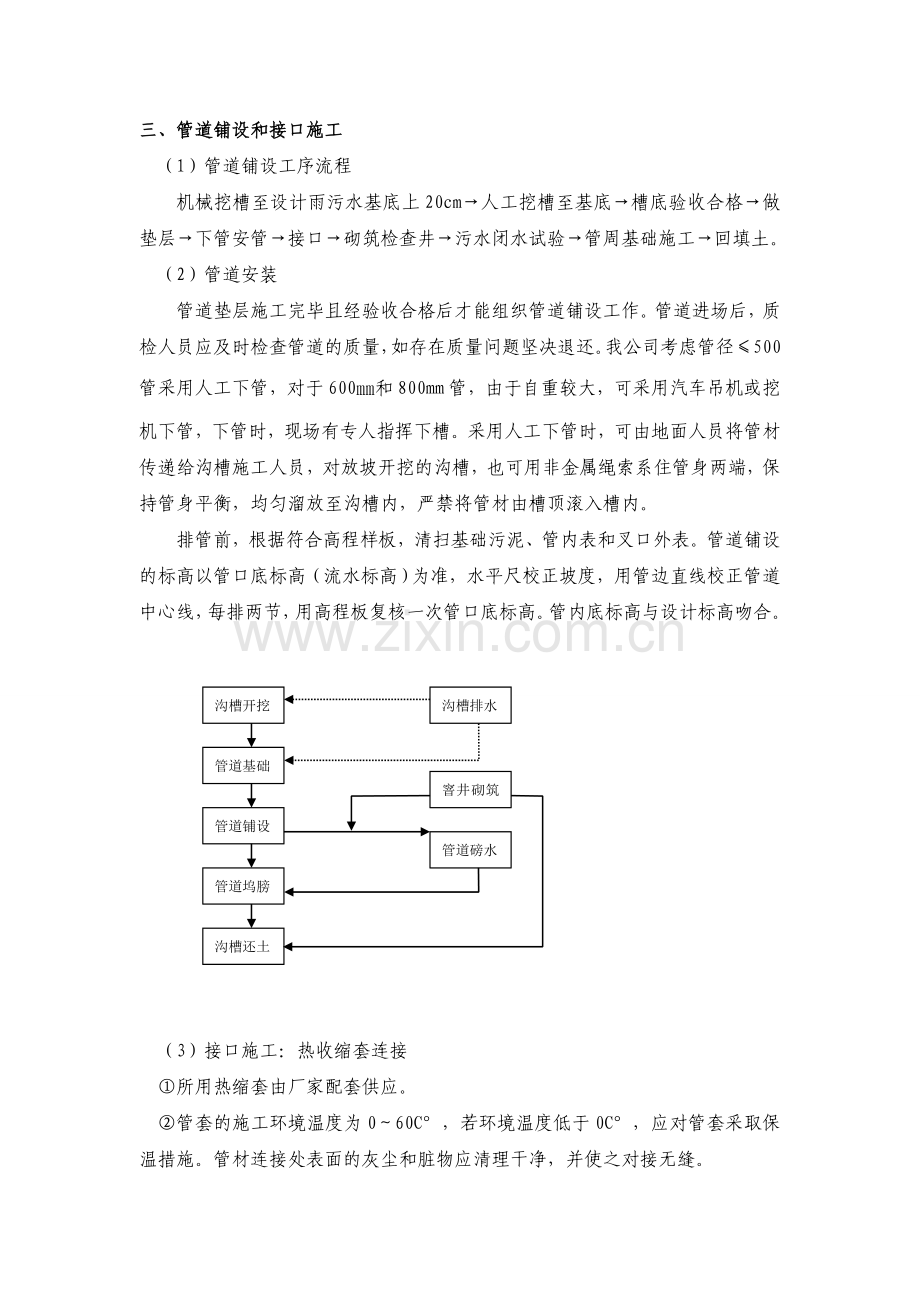

三、管道铺设和接口施工
（1）管道铺设工序流程
机械挖槽至设计雨污水基底上20cm→人工挖槽至基底→槽底验收合格→做垫层→下管安管→接口→砌筑检查井→污水闭水试验→管周基础施工→回填土。
（2）管道安装
管道垫层施工完毕且经验收合格后才能组织管道铺设工作。管道进场后，质检人员应及时检查管道的质量，如存在质量问题坚决退还。我公司考虑管径≤500管采用人工下管，对于600㎜和800mm管，由于自重较大，可采用汽车吊机或挖机下管，下管时，现场有专人指挥下槽。采用人工下管时，可由地面人员将管材传递给沟槽施工人员，对放坡开挖的沟槽，也可用非金属绳索系住管身两端，保持管身平衡，均匀溜放至沟槽内，严禁将管材由槽顶滚入槽内。
排管前，根据符合高程样板，清扫基础污泥、管内表和叉口外表。管道铺设的标高以管口底标高（流水标高）为准，水平尺校正坡度，用管边直线校正管道中心线，每排两节，用高程板复核一次管口底标高。管内底标高与设计标高吻合。

沟槽开挖
管道基础
管道铺设
管道坞膀
沟槽还土
沟槽排水
窨井砌筑管道基础
管道磅水

（3）接口施工：热收缩套连接
①所用热缩套由厂家配套供应。
②管套的施工环境温度为0～60C°，若环境温度低于0C°，应对管套采取保温措施。管材连接处表面的灰尘和脏物应清理干净，并使之对接无缝。
③应用液化石气枪火焰从热收缩套中间沿圆周方向均匀加热，并使热收缩套完全收缩后再分别向两端延伸加热。加热时套管允许受热温度不得超过250C°。在局部收缩完后再重新加热表面凹凸不平的其它部分，直至使其完全平整。最后应对收缩套的两端各50mm处再加热一遍，以使两端热熔胶充分熔化。
（4）管道铺设的质量标准：
管道顺直，管道稳定，管底坡度不得有倒流水；排管时，基础面无淤泥等杂物；管节接缝宽度保持均匀；管道内不得有泥、建筑垃圾等杂物。
（5） HDPE管道施工注意事项：
雨季施工应采取防止管材漂浮措施。管道安装结束后，可先回填至管顶以上一倍管径以上高度。管道安装结束尚未回填时，一旦遭到水淹，应进行管中心线和管底高程复测及外观检查，如发生位移、漂浮或拔口现象，应返工处理。严禁在未回填完毕停止降排水工作。
四、管道闭水
管道及检查井施工完毕后，在回填土之前进行闭水试验。
闭水试验必须在管道回填前进行。准备做闭水试验的管道接通两座检查井，并封堵管口，管口封堵达到强度后，用自来水灌于管道及检查井内，
闭水试验的水位，试验管段上游管内顶以上2米或灌满检查井，使管道及检查井浸泡24小时，使之充分浸透，开始试验时量好水位，对各种接口和管身进行外观检查并做好标记和记录，在观测时间内不断向试验段内补水，并记录补水量，然后按公式计算实测渗水量。对渗水量的测定时间不少于30分钟，看是否渗漏水，30分钟后测量渗漏水情况，根据实验数据对照理论数据是否合格。
如有严重渗漏水，或其渗漏量超过标准时，进行修补后再做闭水试验。排水管道闭水试验允许渗水量见下表。
渗水量计算公式：q=W/(T*L)
W-补水量
L-实验管段长度
T-时间，不小于30min
当q≤允许渗水量为合格
试验合格完毕后，即刻将水放净。
排水管道允许渗水量(无压力)
序号
管径(mm)
允许渗水量(m3/km.d)
1
500
36.00
2
600
40.00
3
800
42.00
闭水试验按《给排水管道工程施工及验收规范》要求进行闭水。闭水前，管道内应先灌水24小时，使管道充分浸透，闭水试验的水位，应为试验上游管道内顶以上2M，如上游管内顶至检查口的高度小于2M，闭水试验水位可至井口为止，渗水测定时间不少于30分钟观测水位下降，经计算试验合格后，方可进行沟槽填土。
