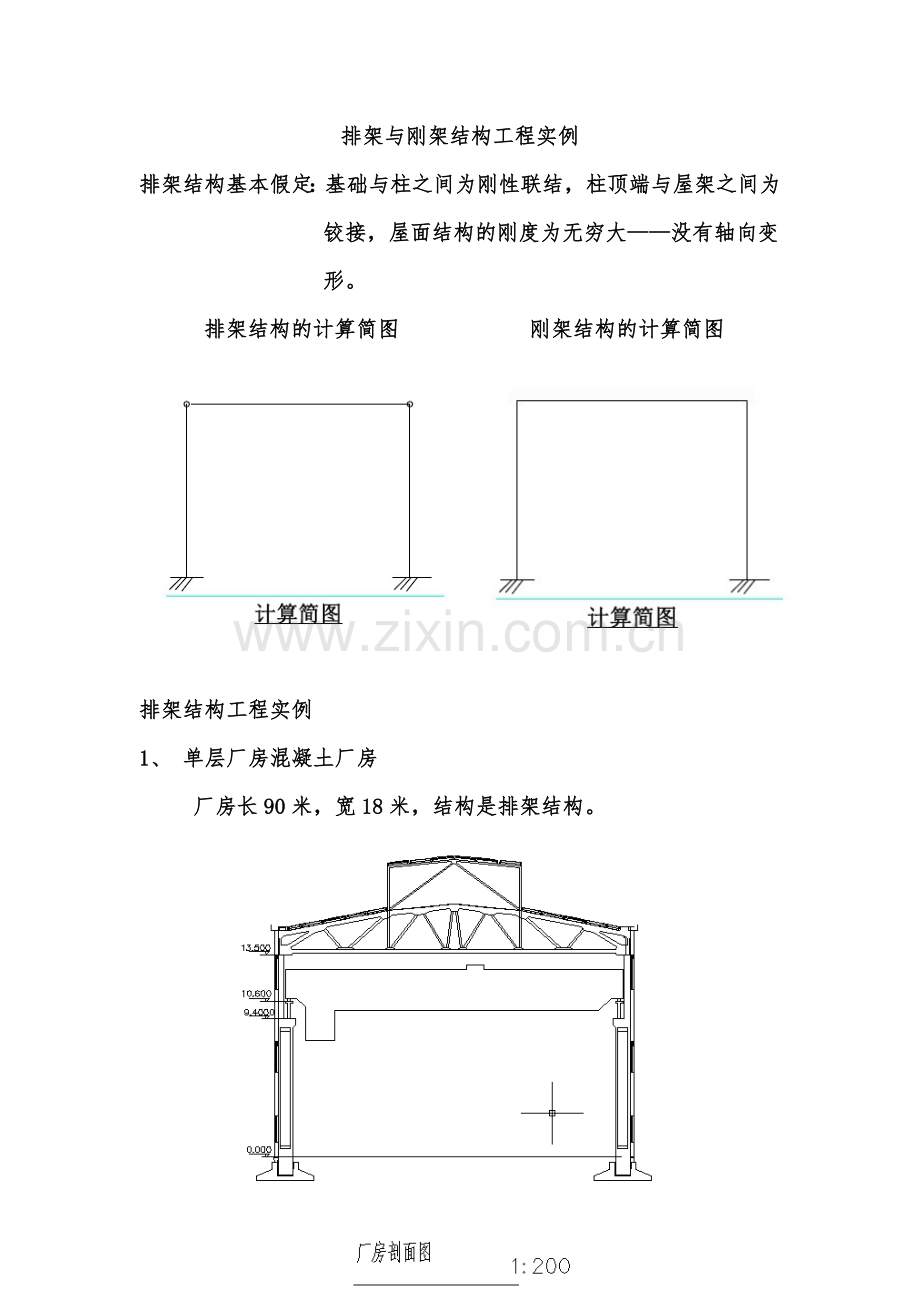

排架与刚架结构工程实例
排架结构基本假定：基础与柱之间为刚性联结，柱顶端与屋架之间为 铰接，屋面结构的刚度为无穷大——没有轴向变 形。
排架结构的计算简图 刚架结构的计算简图

排架结构工程实例
1、 单层厂房混凝土厂房
厂房长90米，宽18米，结构是排架结构。

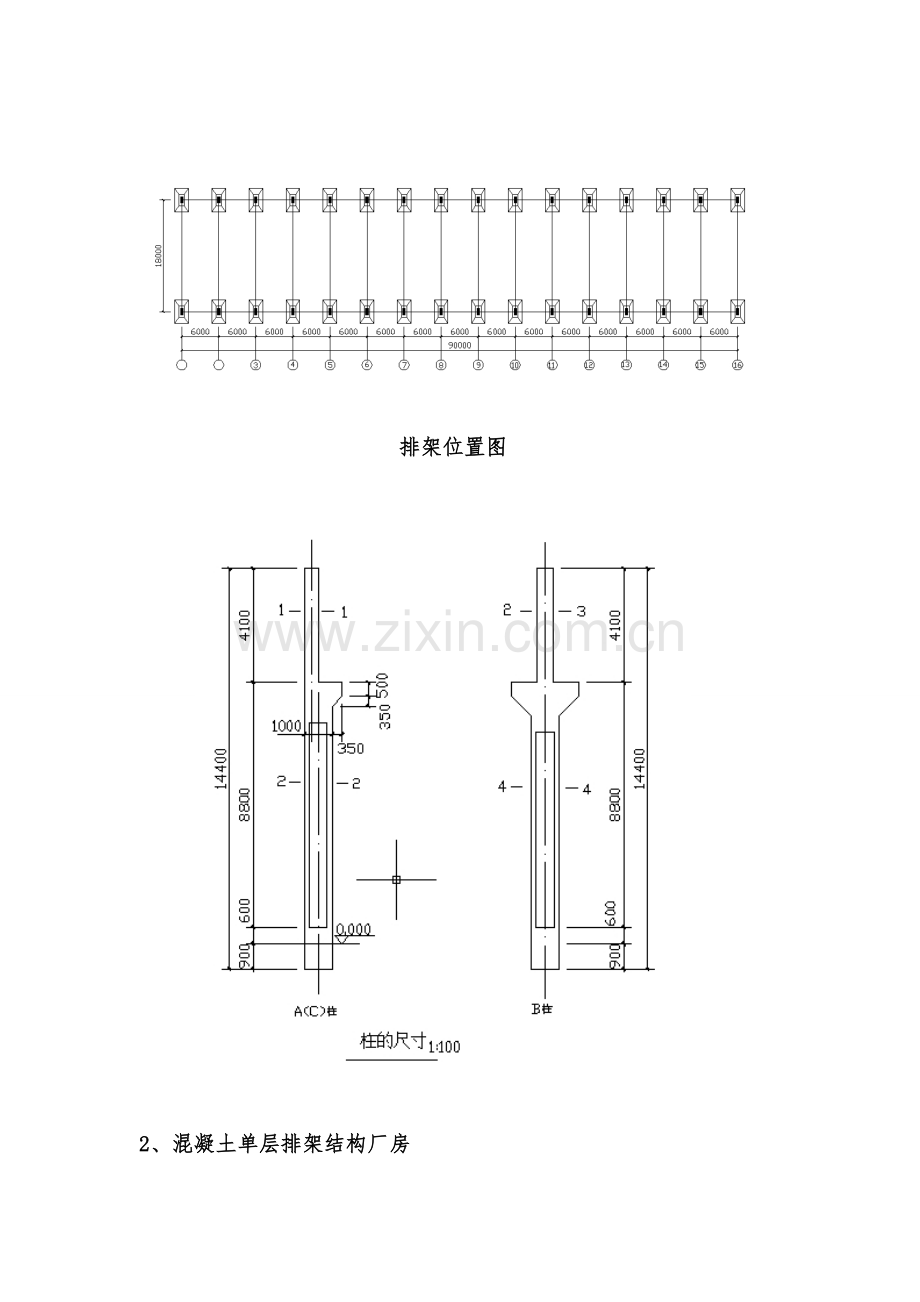

排架位置图

2、 混凝土单层排架结构厂房

剖面图
平面图
3、智利橄榄油加工厂 概况

建筑体量简单而有力，如寓言般的厂房建筑位于遍布橄榄树的中央山谷里平缓的山脉。立面是木质的，看上去很精致，颜色鲜明。建筑的立面上模仿木地板的拼接质感。（用这样的处理手法暗示了环境和建筑的目的。）它采用可持续的技术，创造有利于生产高质量橄榄油的环境。
地点：智利，La Estrella，六区
建造面积： 2800平方米
用地面积： 5公顷（厂） 1000公顷（种植）
材料：胶合木，胶合板，纤维水泥，混凝土和玻璃制品

刚架结构工程实例
1、36米双跨双坡单层钢结构厂房

2、钢结构厂房
